SFR 14-4-G — левая стальная гайка Tr14x4 LH с фланцем для быстрого встречного хода, 169 кг длительно

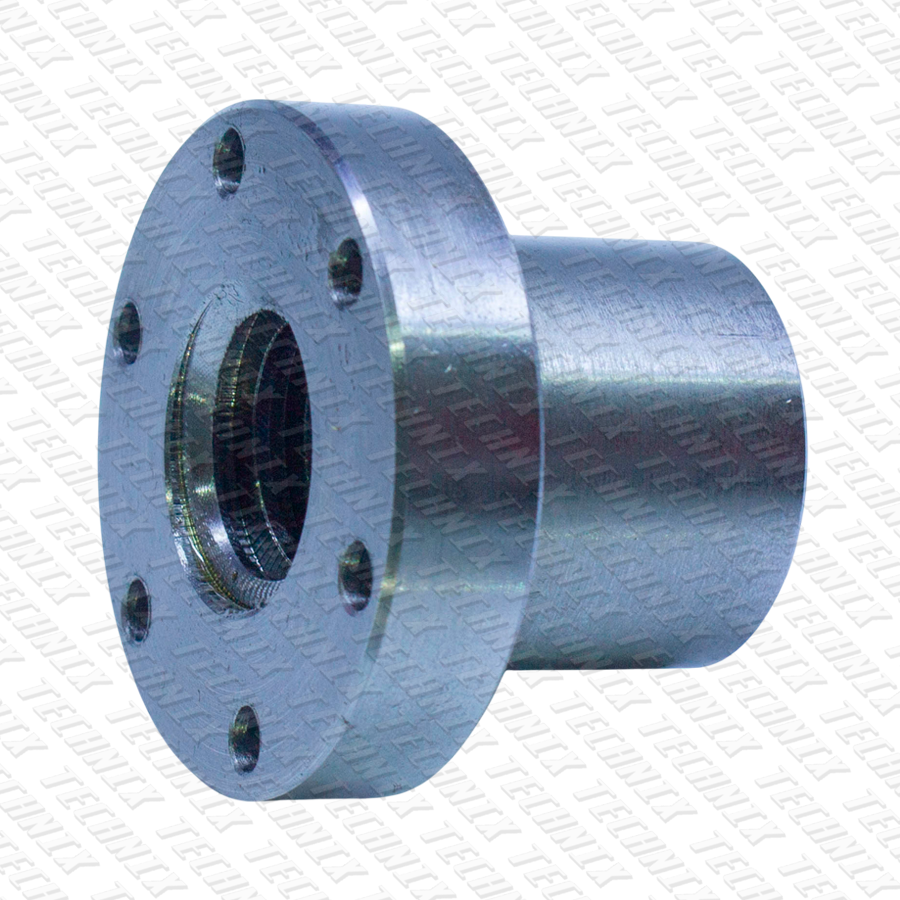

SFR 14-4-G TECHNIX PRO — гайка из стали с фланцем и левой резьбой Tr14x4 LH, правая пара по корпусу — SFR 14-4-D. Габариты: 35 мм в длину, пояс Ø28 под отверстие плиты, фланец Ø48 толщиной 12 мм, шесть отверстий Ø6 на диаметре 38 мм. Контакт витков по карточке — 551 мм², длительно со смазкой ≈ 1,65 кН, около 169 кг. Левого винта TR14x4 LH в каталоге нет — винт TR14x4 LH по запросу, его делают мехобработкой, обычно сразу валом с левым и правым участками. Левую резьбу берут ради кинематики встречного хода — губки, захваты, раздвижные упоры, — а шаг 4 мм выбирают, когда сводить нужно быстрее. Чем за эту скорость платят по сравнению с левой гайкой 14x3 того же корпуса, разобрано первым.
SFR 14-4-G — сталь, левая Tr14x4 LH: фланец Ø48 × 12, пояс Ø28, 6 × Ø6 на Ø38, длина 35 мм.

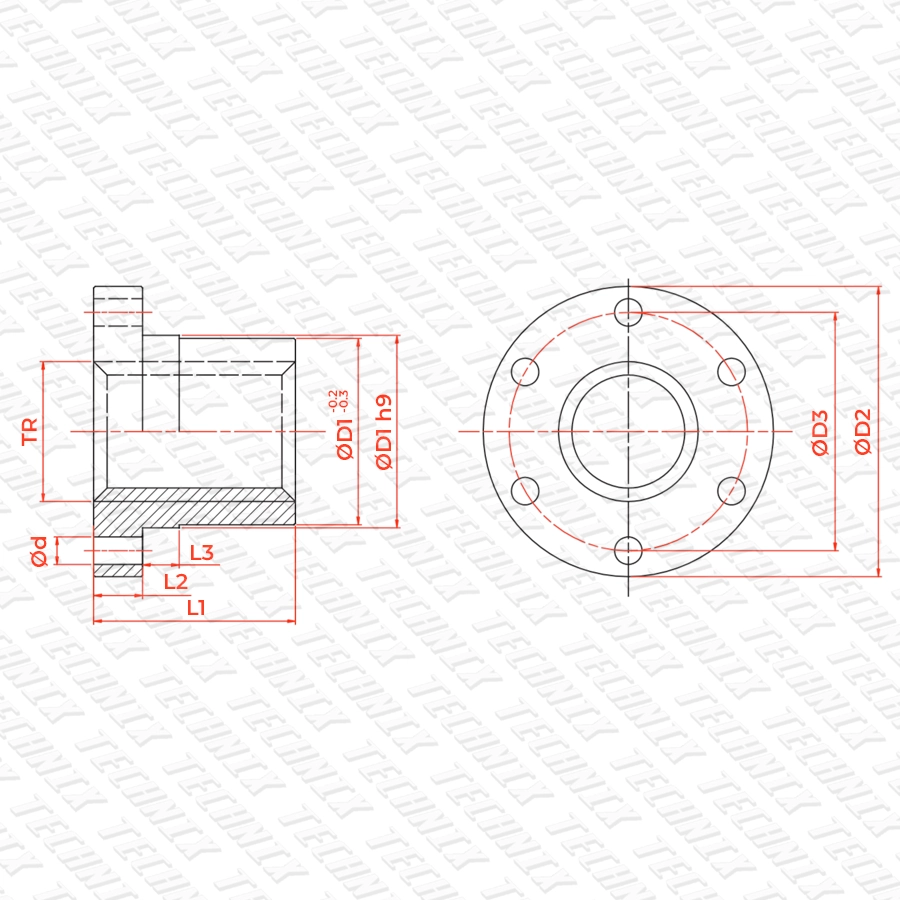

Нажмите на параметр или на элемент чертежа.
Встречный узел на левой стальной гайке: Tr14x4 LH или Tr14x3 LH в том же корпусе
У левой SFR 14-4-G есть соседка того же габарита — SFR 14-3-G под Tr14x3 LH. Плита одна, материал один, разница только в шаге. Расчёт для смазанной пары, усилие на гайку 100 кг, рукоятка радиусом 80 мм, опоры винта не учтены:
| Что сравниваем | SFR 14-4-G, Tr14x4 LH | SFR 14-3-G, Tr14x3 LH |
|---|---|---|
| Ход гайки за оборот | 4 мм | 3 мм |
| Оборотов на 100 мм | 25 | ≈ 33 |
| Момент на 100 кг | ≈ 1,56 Н·м | ≈ 1,44 Н·м |
| Усилие на рукоятке R 80 | ≈ 19,6 Н | ≈ 18,0 Н |
| Запас самоторможения | ≈ 2,8° | ≈ 4,5° |
| Длительно по карточкам | 1,65 кН (551 мм²) | 1,38 кН (460 мм²) |
| Подача на пределе 0,1 м/с | ≈ 0,63 м/мин | ≈ 0,46 м/мин |
| Левый винт в каталоге | нет, по запросу | TR14x3LH |
Шаг 4 мм даёт на треть меньше оборотов на тот же ход при почти том же усилии на руке — сводить губки быстрее. По карточкам у 14x4 и площадь витков больше. Цена — запас удержания: 2,8° против 4,5°. Для зажима, который держит деталь под усилием на вибрирующем станке, надёжнее Tr14x3 LH, к тому же левый винт под неё серийный. Для быстрой перестановки упоров и захватов, где усилие снимают после хода, Tr14x4 LH удобнее — но вал придётся заказывать.
Чем заменить левую SFR 14-4-G
Аналог Conti у SFR 14-4-G не указан, бронзовой или полимерной левой гайки 14x4 в каталоге нет. Заменить её можно только вместе с винтом — на гайки того же корпуса Ø48 с той же разметкой отверстий:
| Левая гайка | Левый винт | Шаг | Сила длительно | Что меняется |
|---|---|---|---|---|
| SFR 14-4-G, сталь | TR14x4 LH — по запросу | 4 мм | ≈ 1,65 кН | — |
| BFM 16-4-G, бронза | TR16x4LH | 4 мм | ≈ 3,71 кН | подача та же, удержание ≈ 0,7° — нужен стопор |
| SFR 14-3-G, сталь | TR14x3LH | 3 мм | ≈ 1,38 кН | серийный винт, держит лучше, ход медленнее |
| PFR 14-3-G, полимер | TR14x3LH | 3 мм | ≈ 1,38 кН | тихо, допускает сухой ход |
Для бронзовой BFM 16-4-G в карточке указан аналог Conti FFR 16 A L (A — основной шаг 4 мм для Ø16, L — левая). Под Tr14x4 у Conti в серии FFR мы такой гайки не нашли. Если надо повторить старую левую гайку 14x4 по образцу, пришлите чертёж или замеры — подберём или изготовим.
Левые SFR 14-4-G и BFM 16-4-G: что даёт переход на бронзу
Бронзовой левой гайки 14x4 нет, поэтому в пару взята ближайшая честная — BFM 16-4-G: тот же корпус и шаг 4 мм, но винт Ø16 (TR16x4LH). Смазанная пара, площади по карточкам 551 и 530 мм²:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | SFR 14-4-G | BFM 16-4-G |
|---|---|---|
| Груз на ходу | 169 кг | 378 кг |
| Запас удержания | 2,8° | 0,7° |
| Подача, max | 0,63 м/мин | 1,63 м/мин |
| Момент, 80 кг | 1,25 Н·м | 1,08 Н·м |
| Цена (оценка) | дешевле | дороже |
Итог: ручной быстрый встречный ход, редкие перестановки, вал 14x4 уже есть — SFR 14-4-G со смазкой. Мотор, частые циклы или груз больше ≈ 160 кг — BFM 16-4-G на серийном TR16x4LH, но со стопором: её запас удержания всего ≈ 0,7°.
Калькулятор левой SFR 14-4-G на Tr14x4 LH
Направление резьбы не меняет момент и износ. Расчёт опирается на:
551 мм² — с карточки SFR 14-4-G. Полимерной и бронзовой левых гаек 14x4 в каталоге нет: строки — оценка с той же площадью. Опоры не учтены. Уточнить расчёт.
Левая и правая пара 14x4 и соседние корпуса Ø48
Встречная пара 14x4 собирается из двух стальных гаек на валу с левым и правым участками Tr14x4 — вал по запросу. Остальные левые/правые пары того же фланцевого корпуса:
| Материал, винт | Левая, G | Правая, D | Витки, мм² |
|---|---|---|---|
| сталь, Tr14x4 | SFR 14-4-G | SFR 14-4-D | 551 |
| сталь, Tr14x3 | SFR 14-3-G | SFR 14-3-D | 460 |
| полимер, Tr14x3 | PFR 14-3-G | PFR 14-3-D | 460 |
| бронза, Tr14x3 | — | BFM 14-3-D | 460 |
| бронза, Tr16x4 | BFM 16-4-G | BFM 16-4-D | 530 |
Цилиндрических и шестигранных гаек 14x4 в каталоге нет. Если встречному узлу нужна бронза с тем же шагом, её даёт пара BFM 16-4-G + BFM 16-4-D на серийных винтах Ø16 — плиты при этом не меняются.
Характеристики SFR 14-4-G
| Код товара | SFR144GTECHNIXPRO |
| Профиль | Tr14x4 LH — трапеция 30°, однозаходная, левая |
| Материал | сталь |
| Серия / размер | SFR / 14x4 |
| Корпус | с фланцем |
| Фланец D2 × L2 | 48 × 12 мм |
| Отверстия | 6 × Ø6 мм на D3 38 мм |
| Пояс D1 | 28 мм |
| Длина L | 35 мм |
| Контакт витков | 551 мм² |
| Аналог | на карточке не указан |
| Ответный винт | TR14x4 LH — по запросу |
| Изготовитель | TECHNIX PRO, Санкт-Петербург |
Больше информации — в разделе «Каталоги».
Монтаж SFR 14-4-G во встречный механизм
- Гнездо Ø28 — на глубину от 23 мм или сквозное; губка или пластина под фланцем плоская и под прямым углом к оси вала.
- Две гайки, один вал — левую и правую выставляйте по валу, уже закреплённому в опорах; проверьте, что обе губки доходят до центра одновременно.
- Крепёж — шесть винтов M5 в отверстия Ø6 на Ø38 (наша оценка), затяжка звездой через одно в два прохода, с фиксатором резьбы; усилие сжатия — на прижим фланца к губке.
- Смазка, коррозия, стопор — пластичная смазка с EP-присадками до первого хода: сталь по стали всухую задирается; во влажной среде закройте вал. Запас удержания ≈ 2,8° — если губки должны держать под вибрацией, поставьте стопор или тормоз.
- Замена — при осевом люфте ≈ 1 мм (P/4); меняйте обе стороны и проверьте вал на износ.
Частые вопросы по SFR 14-4-G
Есть ли левый винт TR14x4 LH под SFR 14-4-G?
В каталоге TECHNIX PRO его нет — винт TR14x4 LH делают по запросу мехобработкой, в том числе валом с левым и правым участками. Серийный левый винт есть для соседнего размера — TR14x3LH.
Сколько груза держит SFR 14-4-G?
Около 169 кг (1,65 кН) длительно на ходу со смазкой — 3 МПа на 551 мм² витков по карточке. Левая бронзовая BFM 16-4-G того же корпуса — около 378 кг, но на винте Ø16.
Что выбрать для встречного зажима: Tr14x4 LH или Tr14x3 LH?
Tr14x4 LH — когда важна скорость: 25 оборотов на 100 мм вместо 33. Tr14x3 LH (SFR 14-3-G) — когда зажим держит под вибрацией: запас самоторможения 4,5° против 2,8°, и левый винт под неё серийный.
Самотормозит ли SFR 14-4-G?
Да, со смазкой запас около 2,8°: угол трения ≈ 8,8° против подъёма витка ≈ 6,1°. Это меньше, чем у стальных гаек 14x3, поэтому под вибрацией нужен стопор или тормоз.
Чем заменить SFR 14-4-G?
Только вместе с винтом: бронзовой BFM 16-4-G на TR16x4LH (аналог Conti FFR 16 A L) или стальной SFR 14-3-G на TR14x3LH — корпус Ø48 и разметка 6 × Ø6 на Ø38 те же. У стальной SFR 14-4-G аналог Conti на сайте не указан.
SFR 14-4-G или BFM 16-4-G — что лучше?
SFR 14-4-G — для ручного быстрого хода с редкими перестановками, держит с запасом 2,8° против 0,7°. BFM 16-4-G — для мотора: 378 кг и подача до 1,63 м/мин против 169 кг и 0,63 м/мин.
Нужна ли смазка для SFR 14-4-G?
Да, обязательно: стальная пара всухую задирается и портит вал. Пластичная смазка с противозадирными присадками на оба участка, во влажной среде — плюс защита от коррозии.
Что понадобится для левой стороны Tr14x4
