О товаре
Линейный подшипник с корпусом SCS10-UU бесфланцевый закрытого типа применяется для точного линейного перемещения по валу 10 мм и подходит для механизмов, где требуется компактный монтаж, стабильный ход и базовая защита от загрязнений.
Расшифровка артикула
- SCS — линейный подшипник в корпусе с опорным основанием
- 10 — внутренний диаметр под вал 10 мм
- UU — двусторонние резиновые уплотнения закрытого типа
Полное обозначение: SCS10-UU. Относится к серии SCS-UU и предназначено для установки в узлы линейного перемещения с креплением корпуса на плоскость.
Конструкция и устройство
Узел состоит из алюминиевого корпуса, внутри которого размещена линейная втулка с шариковой рециркуляцией, рассчитанная на перемещение по шлифованному валу. Корпус снабжён монтажными отверстиями, а с обеих сторон втулки предусмотрены уплотнения UU. Такая компоновка сочетает точность перемещения, удобство крепления и готовность к установке без дополнительного корпуса.
Размерный ряд серии SCS-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | L, мм | W, мм | S1 | Кол-во рециркуляций | G, мм | S2, мм | K, мм | A, мм | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS10-UU | 10 | 35 | 40 | M5 | 4 | 21 | 4,3 | 6 | 8 | 370 | 540 |
| SCS12-UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS16-UU | 16 | 44 | 50 | M5 | 5 | 32,5 | 4,3 | 7 | 9 | 770 | 1170 |
| SCS20-UU | 20 | 50 | 54 | M6 | 5 | 35 | 5,2 | 7 | 11 | 860 | 1370 |
| SCS25-UU | 25 | 67 | 76 | M8 | 6 | 41 | 6,8 | 11 | 12 | 980 | 1560 |
| SCS30-UU | 30 | 72 | 78 | M8 | 6 | 49 | 6,8 | 10 | 15 | 1560 | 2740 |
| SCS35-UU | 35 | 80 | 90 | M8 | 6 | 54 | 6,8 | 10 | 18 | 1660 | 3130 |
| SCS40-UU | 40 | 90 | 102 | M10 | 6 | 62 | 8,6 | 11 | 20 | 2150 | 4010 |
| SCS50-UU | 50 | 110 | 122 | M10 | 6 | 80 | 8,6 | 11 | 25 | 3820 | 7930 |

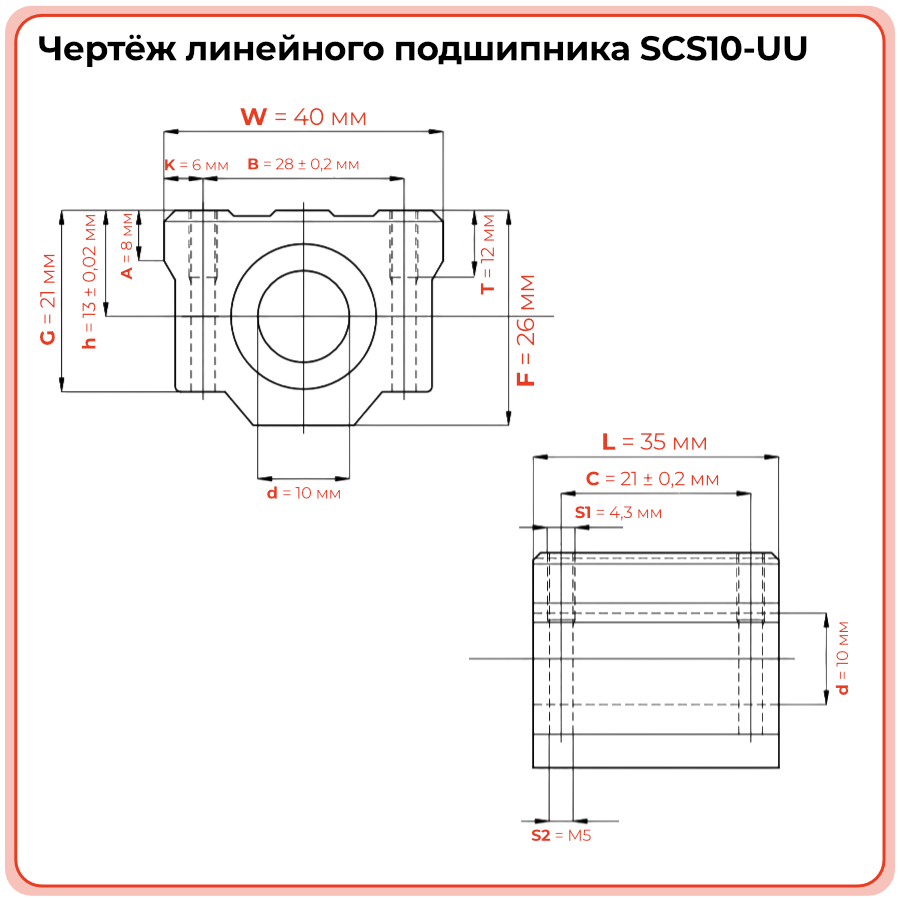

Технические параметры и условия эксплуатации
SCS10-UU рассчитан на работу с валом 10 мм и обеспечивает перемещение за счёт замкнутой шариковой рециркуляции. Длина корпуса составляет 35 мм, ширина — 40 мм, крепёжное отверстие — M5, количество рециркуляций — 4. Динамическая нагрузка достигает 370 Н, статическая — 540 Н. Уплотнения защищают внутреннюю часть втулки от загрязнений, а для поддержания ресурса рекомендуется монтаж на чистый вал и регулярное смазывание.
- Внутренний диаметр (d): 10 мм
- Длина (L): 35 мм
- Ширина (W): 40 мм
- Крепёжное отверстие S1: M5
- Количество рециркуляций: 4
- Выступ маслёнки G: 21 мм
- Диаметр сквозного отверстия S2: 4,3 мм
- Расстояние K: 6 мм
- Высота боковой юбки A: 8 мм
- Динамическая нагрузка C: 370 Н
- Статическая нагрузка C0: 540 Н
- Исполнение: закрытое, UU
Применяемость
Данная модель подходит для компактных систем перемещения с умеренной нагрузкой, где нужен готовый к монтажу корпусной узел. SCS10-UU применяется в небольших станках, приводах подачи, автоматике, измерительных устройствах и сборочных механизмах. Благодаря закрытому исполнению подшипник сохраняет работоспособность при наличии обычной производственной пыли и требует минимальной доработки при интеграции в оборудование.
- Устройства линейной подачи
- Компактные станки и оси позиционирования
- Небольшие механизмы автоматизации
- Сборочные и испытательные установки
- Лёгкие координатные узлы
Аналоги
Подшипник SCS10-UU (TECHNIX) может применяться как замена аналогичных корпусных линейных узлов соответствующего типоразмера.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| Samick | SCS10UU / SC10UU | Полный аналог по серии |
| THK | SC10UU | Близкий аналог по исполнению |
| NB | SM/SC-тип в корпусе с LM10UU | Близкий аналог по конструкции |
| INA | KBS10-PP в корпусном исполнении | Близкий аналог по исполнению |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Можно ли устанавливать SCS10-UU без регулировки корпуса?
Да, корпус уже готов к монтажу на плоскость, важно лишь выдержать соосность направляющих и исключить перекос при затяжке. - Когда требуется замена подшипника?
Замена рекомендуется при появлении заметного люфта, рывков, шума или повышенного сопротивления движению. - Чем закрытая модификация лучше открытой?
Наличие уплотнений улучшает защиту дорожек качения и шариков от внешней пыли и частиц. - Можно ли использовать аналог другого бренда?
Да, при совпадении основных размеров и рабочих нагрузок, подтверждённых по каталогу конкретного производителя.
