О товаре

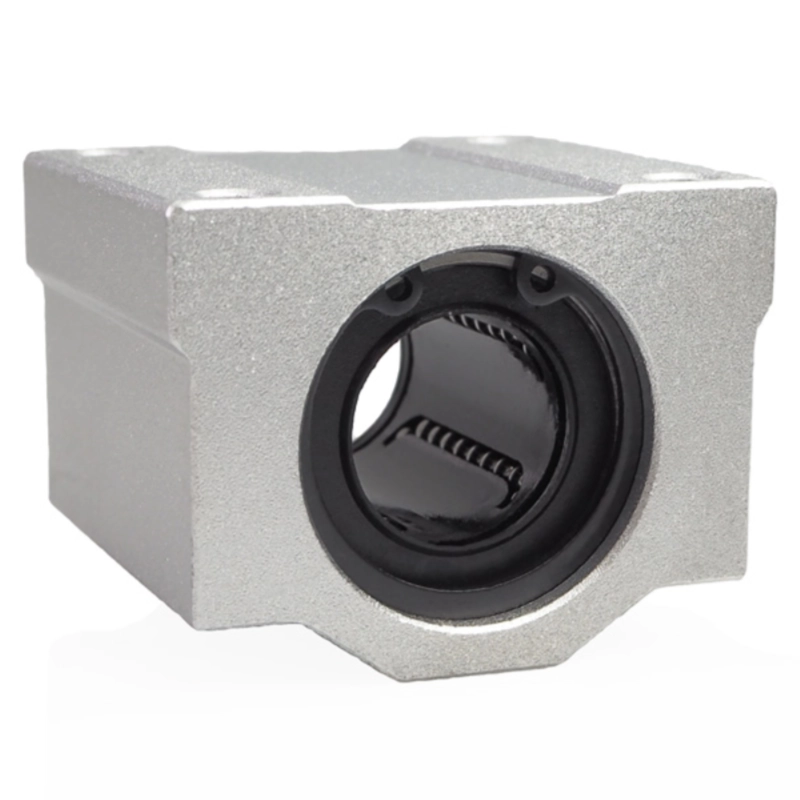

Линейный подшипник с корпусом SCS16-UU бесфланцевый закрытого типа предназначен для работы по валу 16 мм и используется в узлах линейного перемещения, где требуются удобный монтаж, жёсткая посадка корпуса и плавное перемещение каретки.
Расшифровка артикула
- SCS — линейный подшипник в корпусе с опорным основанием
- 16 — внутренний диаметр под направляющий вал 16 мм
- UU — закрытое исполнение с двусторонними уплотнениями
Полное обозначение: SCS16-UU. Модель относится к стандартной серии корпусных линейных подшипников для монтажа на опорную поверхность.
Конструкция и устройство
Узел построен на базе алюминиевого корпуса и линейной втулки с рециркуляцией шариков, размещённой внутри посадочного отверстия. Конструкция рассчитана на восприятие нагрузок при перемещении по валу и обеспечивает удобное крепление через монтажные отверстия корпуса. Уплотнения UU удерживают смазку и дополнительно защищают рабочую часть от пыли и мелкой стружки.
Размерный ряд серии SCS-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | L, мм | W, мм | S1 | Кол-во рециркуляций | G, мм | S2, мм | K, мм | A, мм | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS10-UU | 10 | 35 | 40 | M5 | 4 | 21 | 4,3 | 6 | 8 | 370 | 540 |
| SCS12-UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS16-UU | 16 | 44 | 50 | M5 | 5 | 32,5 | 4,3 | 7 | 9 | 770 | 1170 |
| SCS20-UU | 20 | 50 | 54 | M6 | 5 | 35 | 5,2 | 7 | 11 | 860 | 1370 |
| SCS25-UU | 25 | 67 | 76 | M8 | 6 | 41 | 6,8 | 11 | 12 | 980 | 1560 |
| SCS30-UU | 30 | 72 | 78 | M8 | 6 | 49 | 6,8 | 10 | 15 | 1560 | 2740 |
| SCS35-UU | 35 | 80 | 90 | M8 | 6 | 54 | 6,8 | 10 | 18 | 1660 | 3130 |
| SCS40-UU | 40 | 90 | 102 | M10 | 6 | 62 | 8,6 | 11 | 20 | 2150 | 4010 |
| SCS50-UU | 50 | 110 | 122 | M10 | 6 | 80 | 8,6 | 11 | 25 | 3820 | 7930 |
Технические параметры и условия эксплуатации

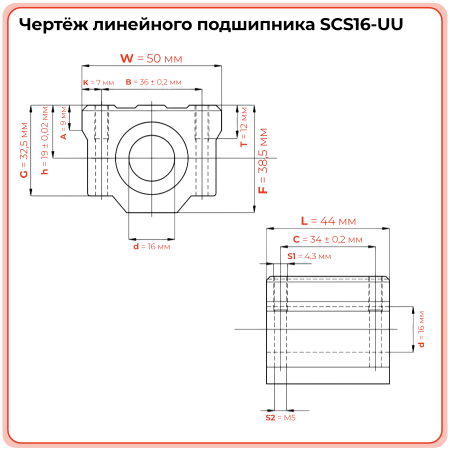

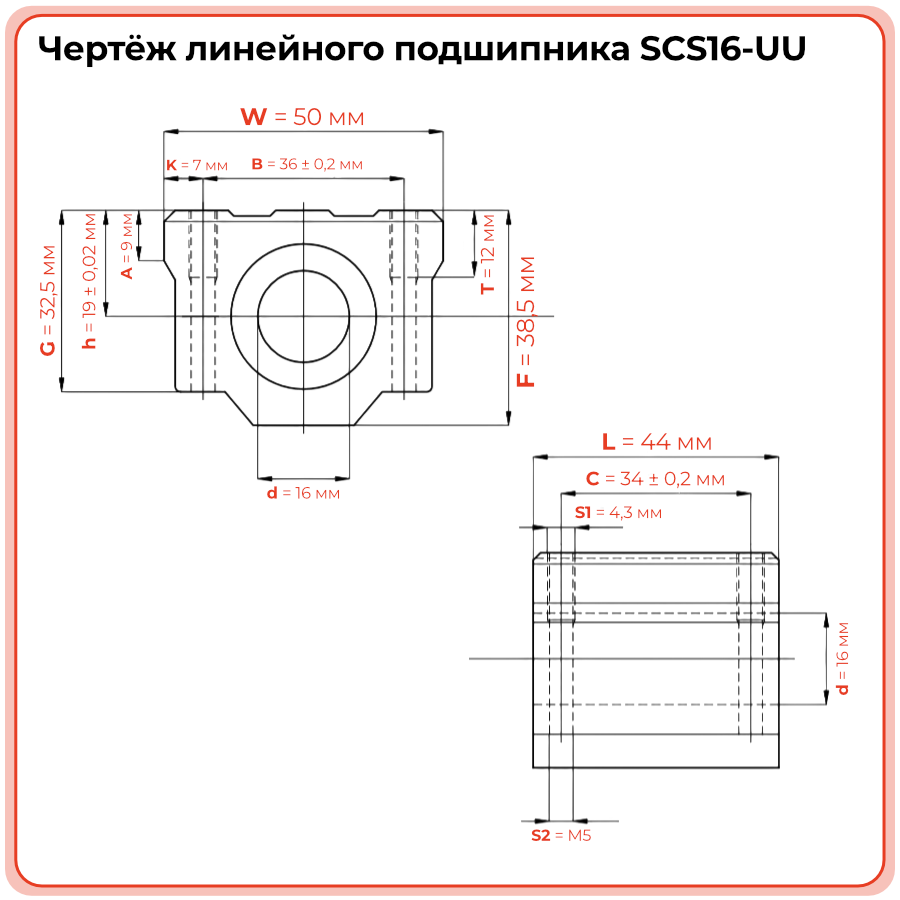

SCS16-UU рассчитан на вал 16 мм и имеет длину 44 мм при ширине корпуса 50 мм. Крепёжное отверстие — M5, количество рециркуляций — 5, динамическая грузоподъёмность — 770 Н, статическая — 1170 Н. За счёт увеличенного типоразмера модель лучше подходит для оборудования со средней нагрузкой и более жёсткими требованиями к устойчивости движения. Для длительного срока службы необходимы точная установка, качественный вал и своевременное обслуживание узла.
- Внутренний диаметр (d): 16 мм
- Длина (L): 44 мм
- Ширина (W): 50 мм
- Крепёжное отверстие S1: M5
- Количество рециркуляций: 5
- Выступ маслёнки G: 32,5 мм
- Диаметр сквозного отверстия S2: 4,3 мм
- Расстояние K: 7 мм
- Высота боковой юбки A: 9 мм
- Динамическая нагрузка C: 770 Н
- Статическая нагрузка C0: 1170 Н
- Исполнение: закрытое, UU
Применяемость
Модель применяется в узлах перемещения станков, автоматических систем подачи, промышленной оснастке и механизмах позиционирования. SCS16-UU хорошо подходит для машин, где нужно увеличить жёсткость и несущую способность по сравнению с младшими типоразмерами, сохранив при этом простой монтаж на плоскость. Корпусное исполнение удобно для сборки оборудования, где важна быстрая замена изношенных узлов.
- Станки и вспомогательная оснастка
- Системы линейной подачи
- Автоматизированные приводы и каретки
- Сборочное и упаковочное оборудование
- Испытательные и измерительные установки
Аналоги
Подшипник SCS16-UU (TECHNIX) совместим по серии с рядом распространённых корпусных линейных подшипников аналогичного размера.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| Samick | SCS16UU / SC16UU | Полный аналог по серии |
| THK | SC16UU | Близкий аналог по исполнению |
| NB | SM/SC-тип в корпусе с LM16UU | Близкий аналог по конструкции |
| INA | KBS16-PP в корпусном исполнении | Близкий аналог по исполнению |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Нужно ли смазывать SCS16-UU перед пуском?
Да, перед эксплуатацией рекомендуется проверить наличие смазки и при необходимости добавить совместимый пластичный состав. - Можно ли ставить подшипник на вал с повреждениями?
Нет, изношенный или повреждённый вал ускоряет выработку шарикового узла и снижает ресурс подшипника. - Чем SCS16-UU отличается от открытых исполнений?
Закрытая версия имеет уплотнения, которые лучше защищают рабочую часть от загрязнений и удерживают смазку. - В каких случаях лучше выбрать больший типоразмер?
При росте нагрузки, длины хода или требований к устойчивости каретки целесообразно рассмотреть более крупную модель серии.
