О товаре
Линейный подшипник с корпусом SCS25-L-UU TECHNIX — удлинённый бесфланцевый линейный подшипник для вала ∅25 мм, рассчитанный на повышенные нагрузки и стабильную работу в промышленном оборудовании. Модель подходит для систем, где требуется надёжное ведение более массивных кареток и рабочих элементов на длинных участках перемещения.
Расшифровка артикула
- SCS — линейный подшипник с корпусом прямоугольного исполнения.
- 25 — внутренний диаметр и диаметр вала: 25 мм.
- L — удлинённое исполнение.
- UU — двусторонние уплотнения закрытого типа.
Полное обозначение: SCS25-L-UU TECHNIX. Серия SCS-L-UU применяется в системах линейного перемещения с повышенными требованиями к жёсткости и ресурсу.

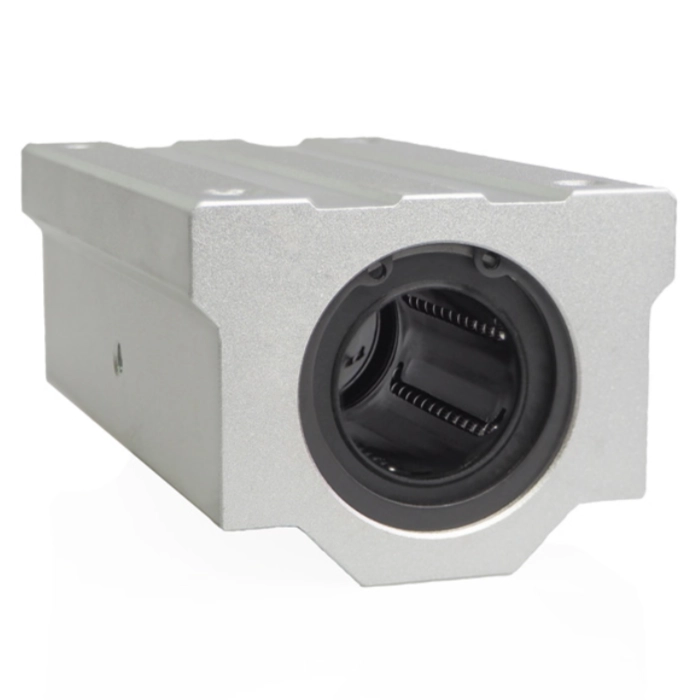

Конструкция и устройство
Линейный подшипник SCS25-L-UU состоит из жёсткого алюминиевого корпуса, встроенной линейной втулки шарикового типа, продольного посадочного отверстия под вал, торцевых уплотнений и крепёжных резьбовых отверстий. Удлинённая геометрия корпуса улучшает распределение нагрузки по направляющей и повышает устойчивость движения в сравнении с более короткими модификациями.
Размерный ряд серии SCS-L-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | L, мм | W, мм | C, Н | C0, Н |
|---|---|---|---|---|---|
| SCS12-L-UU | 12 | 70 | 42 | 813 | 1570 |
| SCS16-L-UU | 16 | 85 | 50 | 1230 | 2340 |
| SCS20-L-UU | 20 | 96 | 54 | 1410 | 2740 |
| SCS25-L-UU | 25 | 130 | 76 | 1610 | 3120 |
| SCS30-L-UU | 30 | 140 | 78 | 2490 | 5480 |
| SCS40-L-UU | 40 | 175 | 102 | 3440 | 8020 |

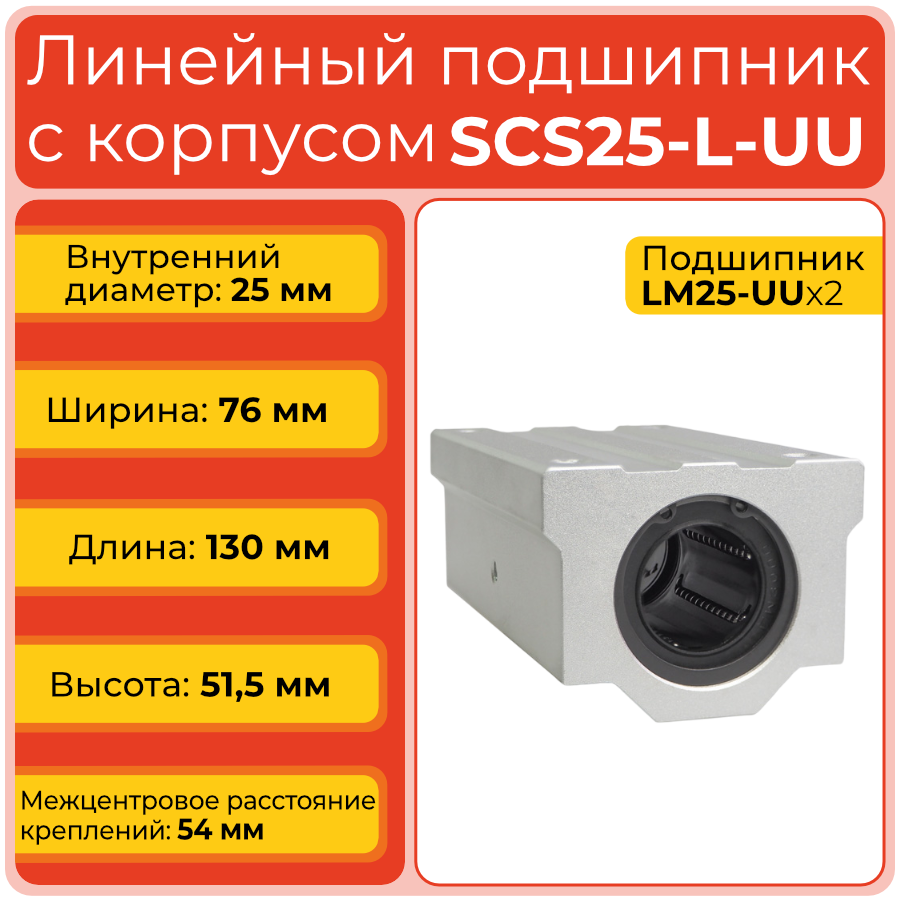

Технические параметры и условия эксплуатации

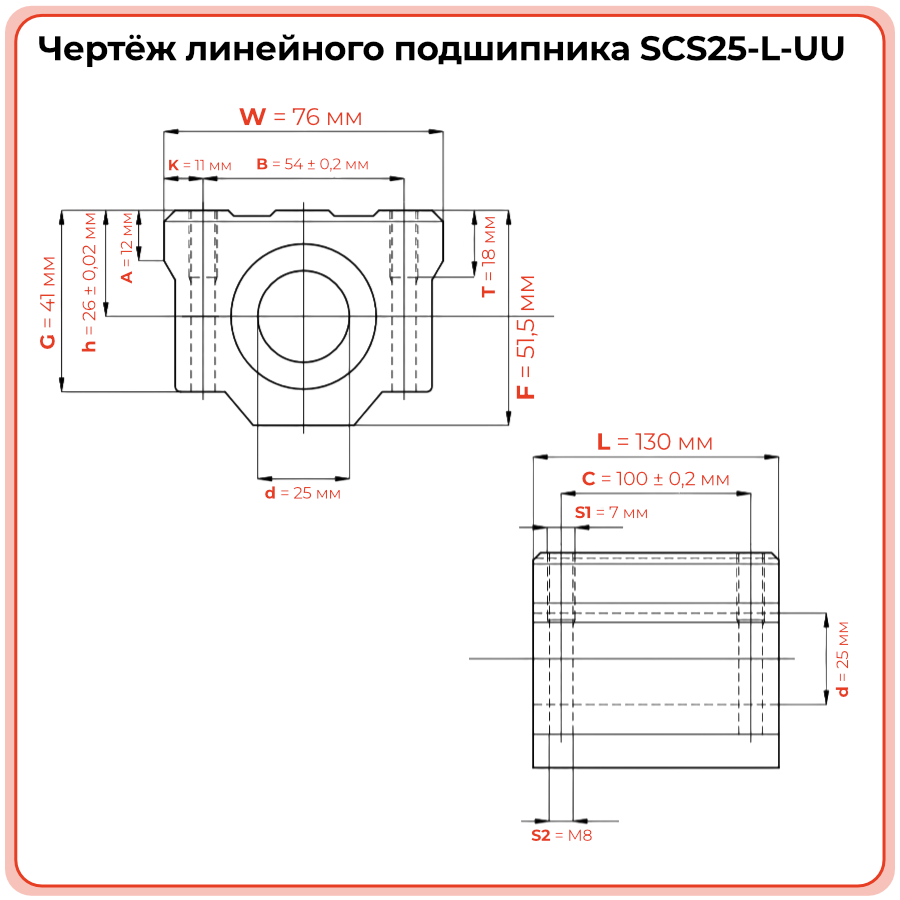

Линейный подшипник SCS25-L-UU предназначен для работы с валом ∅25 мм. Динамическая грузоподъёмность составляет 1610 Н, статическая — 3120 Н. Длина корпуса равна 130 мм, ширина — 76 мм, крепёжные отверстия рассчитаны под винт М8. Закрытая конструкция уменьшает влияние пыли и помогает поддерживать рабочую зону в стабильном состоянии.
- Внутренний диаметр (d): 25 мм
- Длина корпуса (L): 130 мм
- Ширина корпуса (W): 76 мм
- Динамическая нагрузка (C): 1610 Н
- Статическая нагрузка (C0): 3120 Н
- Крепёж: М8
Применяемость
SCS25-L-UU используется в системах перемещения с более тяжёлыми рабочими элементами: в станочном оборудовании, узлах подачи, упаковочных линиях, транспортных и сортировочных механизмах. Удлинённый корпус позволяет повысить устойчивость каретки и снизить влияние изгибающих нагрузок на направляющую.
- Станочное оборудование
- Узлы подачи и транспортировки
- Упаковочные и сортировочные линии
- Крупные линейные модули
Аналоги
Линейный подшипник SCS25-L-UU (TECHNIX) сопоставим по размерам и функции со следующими изделиями мировых брендов:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| SNB Linear | SC25LUU | Близкий аналог |
| NB (Nippon Bearing) | SMA-25GWUU / SMA-25WUU | Близкий аналог |
| Samick | SC25LUU | Близкий аналог |
Часто задаваемые вопросы
- Для каких нагрузок подходит SCS25-L-UU?
Модель рассчитана на средние и повышенные нагрузки в промышленной автоматике и станочном оборудовании. - Можно ли использовать её в загрязнённой среде?
Да, но при наличии регулярного обслуживания и контроля состояния уплотнений и смазки. - Почему стоит выбирать исполнение L?
Удлинённая конструкция даёт более стабильное ведение и лучше распределяет нагрузку. - Подходит ли модель для замены аналогов?
Да, после проверки габаритов корпуса, посадочных размеров и крепёжной схемы.
