О товаре

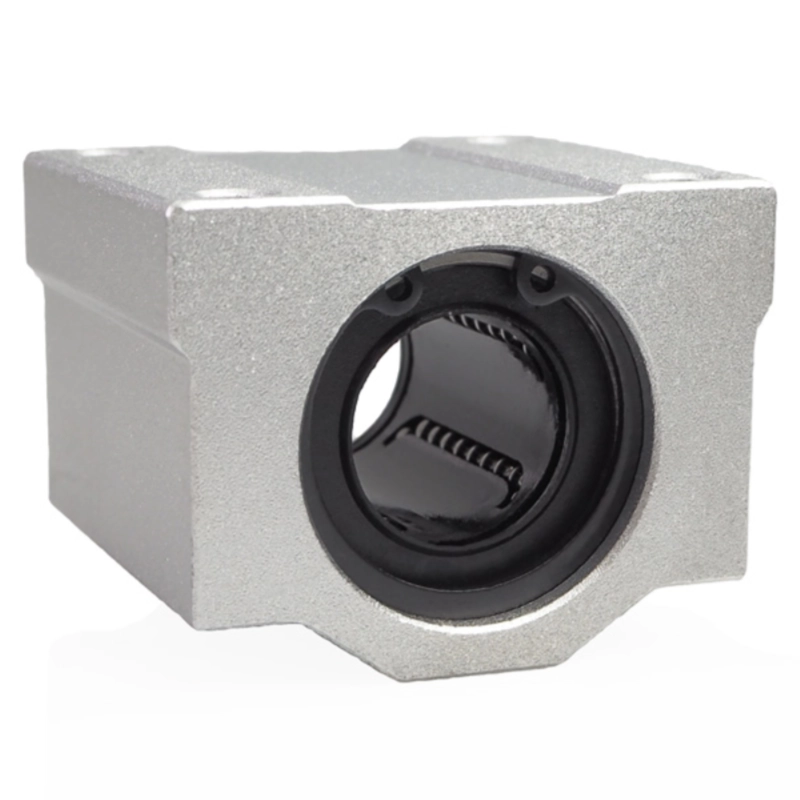

Линейный подшипник с корпусом SCS40-UU бесфланцевый закрытого типа предназначен для линейного перемещения по валу 40 мм и применяется в нагруженных промышленных узлах, где важны высокая жёсткость, надёжная опора и удобный монтаж на плоскость.
Расшифровка артикула
- SCS — линейный подшипник в корпусе с опорным основанием
- 40 — внутренний диаметр под направляющий вал 40 мм
- UU — двусторонние резиновые уплотнения закрытого типа
Полное обозначение: SCS40-UU. Модель относится к серии SCS-UU и используется в системах линейного перемещения с увеличенной нагрузочной способностью.[file:26]
Конструкция и устройство
Представляет собой узел, состоящий из алюминиевого корпуса и встроенной линейной втулки с шариковой рециркуляцией. Корпус служит жёсткой базой для установки на оборудование, а внутренняя втулка обеспечивает плавное движение по направляющему валу. Двусторонние уплотнения UU помогают удерживать смазку и снижают риск попадания пыли, стружки и других загрязнений в рабочую зону.
Размерный ряд серии SCS-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | L, мм | W, мм | S1 | Кол-во рециркуляций | G, мм | S2, мм | K, мм | A, мм | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS10-UU | 10 | 35 | 40 | M5 | 4 | 21 | 4,3 | 6 | 8 | 370 | 540 |
| SCS12-UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS16-UU | 16 | 44 | 50 | M5 | 5 | 32,5 | 4,3 | 7 | 9 | 770 | 1170 |
| SCS20-UU | 20 | 50 | 54 | M6 | 5 | 35 | 5,2 | 7 | 11 | 860 | 1370 |
| SCS25-UU | 25 | 67 | 76 | M8 | 6 | 41 | 6,8 | 11 | 12 | 980 | 1560 |
| SCS30-UU | 30 | 72 | 78 | M8 | 6 | 49 | 6,8 | 10 | 15 | 1560 | 2740 |
| SCS35-UU | 35 | 80 | 90 | M8 | 6 | 54 | 6,8 | 10 | 18 | 1660 | 3130 |
| SCS40-UU | 40 | 90 | 102 | M10 | 6 | 62 | 8,6 | 11 | 20 | 2150 | 4010 |
| SCS50-UU | 50 | 110 | 122 | M10 | 6 | 80 | 8,6 | 11 | 25 | 3820 | 7930 |
Технические параметры и условия эксплуатации

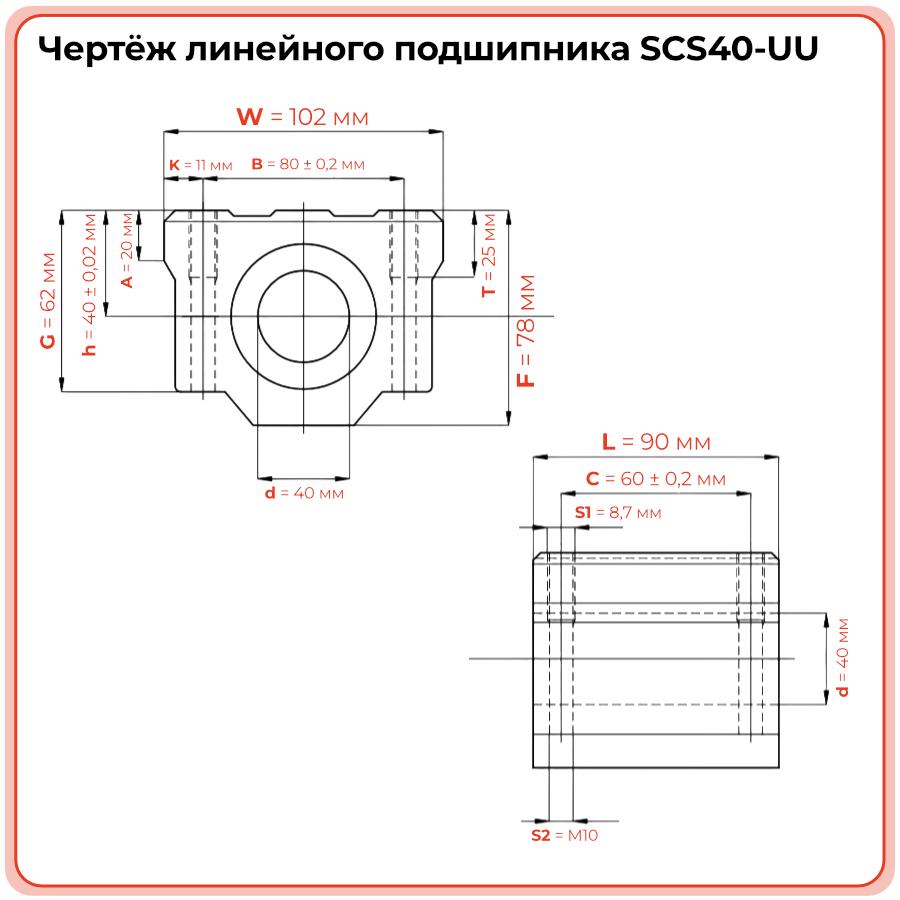

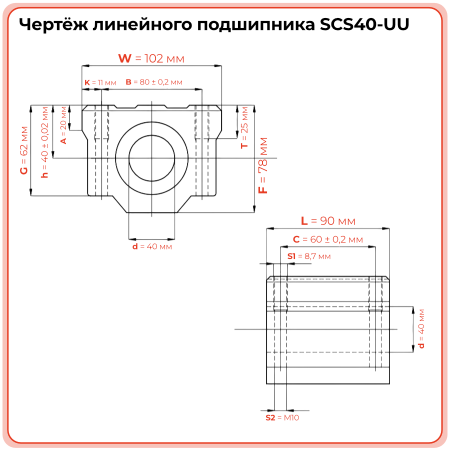

Подшипник SCS40-UU рассчитан на работу с направляющим валом 40 мм и имеет длину корпуса 90 мм при ширине 102 мм. Крепёжное отверстие — M10, количество рециркуляций — 6, динамическая нагрузка достигает 2150 Н, статическая — 4010 Н. Параметры модели позволяют использовать её в тяжёлых линейных узлах с заметной рабочей нагрузкой. Для долговечной работы необходимы качественная геометрия направляющих, правильная затяжка крепежа и своевременная смазка.[file:26]
- Внутренний диаметр (d): 40 мм
- Длина (L): 90 мм
- Ширина (W): 102 мм
- Крепёжное отверстие S1: M10
- Количество рециркуляций: 6
- Выступ маслёнки G: 62 мм
- Диаметр сквозного отверстия S2: 8,6 мм
- Расстояние K: 11 мм
- Высота боковой юбки A: 20 мм
- Динамическая нагрузка C: 2150 Н
- Статическая нагрузка C0: 4010 Н
- Исполнение: закрытое, UU
Применяемость
SCS40-UU применяется в станках, промышленных каретках, транспортных системах, автоматизированных линиях и других механизмах, где требуется надёжное линейное перемещение под повышенной нагрузкой. Корпусной формат облегчает установку на опорную поверхность и ускоряет замену узла при сервисе. Модель подходит для оборудования, в котором важны жёсткость направляющей схемы, устойчивость к рабочим нагрузкам и удобство технического обслуживания.
- Станки и обрабатывающие системы
- Промышленные каретки и направляющие узлы
- Автоматизированные производственные линии
- Транспортные и подающие механизмы
- Оборудование с высокой нагрузкой на ось
Аналоги
Подшипник SCS40-UU (TECHNIX) соответствует аналогичным корпусным линейным узлам по серии и типоразмеру.[file:26]
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| Samick | SCS40UU / SC40UU | Полный аналог по серии |
| THK | SC40UU | Близкий аналог по исполнению |
| NB | SM/SC-тип в корпусе с LM40UU | Близкий аналог по конструкции |
| INA | KBS40-PP в корпусном исполнении | Близкий аналог по исполнению |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать SCS40-UU?
Монтаж выполняют на ровную и жёсткую поверхность, после чего вал вводят во втулку без перекоса, а крепёж затягивают равномерно и последовательно. - Можно ли использовать подшипник в загрязнённой среде?
Да, закрытое исполнение UU улучшает защиту рабочей зоны, но в таких условиях обслуживание и контроль смазки должны выполняться чаще. - Когда требуется замена узла?
Основаниями для замены служат заметный люфт, рост шума, ухудшение плавности перемещения и следы выработки на валу или внутри втулки. - Подойдёт ли аналог другого бренда вместо TECHNIX?
Да, при совпадении посадочных и присоединительных размеров, а также при подтверждении допустимых нагрузок по каталогу производителя.
