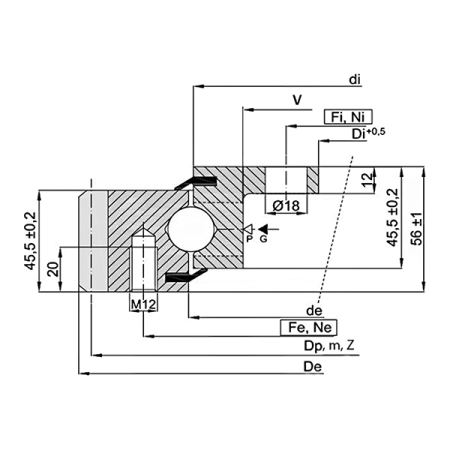

ОПУ фланцевой серии EBL.20.0414.200-1STPN TECHNIX - однорядный шариковый опорно-поворотный подшипник с наружным зубчатым венцом и увеличенным опорным диаметром 504x304 мм, предназначенный для более габаритных поворотных узлов.
Фланец на наружном кольце и зубчатое зацепление модулем 5 при 99 зубьях позволяют формировать компактный привод с шестернёй среднего размера и надёжно передавать крутящий момент при повышенных нагрузках.
Устройство и конструкция
- Кованые внутреннее и наружное кольца из стали 45 с механически обработанными дорожками качения, рассчитанными на восприятие значительных осевых и радиальных нагрузок.
- Один ряд шариков, размещённых в сепараторе, обеспечивает устойчивую работу подшипника и снижает трение при непрерывном вращении или частых реверсах.
- Фланцевое наружное кольцо с десятью монтажными отверстиями по делительной окружности упрощает центровку и крепление к раме или плите основания.
- Внутреннее кольцо с двенадцатью крепёжными отверстиями обеспечивает жёсткое соединение с поворачиваемой конструкцией и точную фиксацию при передаче опрокидывающих моментов.
- Наружный зубчатый венец модуля 5 с 99 зубьями оптимизирован под использование стандартных приводных шестерён и рассчитан на усилие до 29,92 кН на зуб.
Расшифровка наименования
- EBL - фланцевая серия однорядных шариковых опорно-поворотных устройств с наружным зацеплением.
- 20 - типоразмерный ряд и класс грузоподъёмности, соответствующий среднетяжёлым режимам работы.
- 0414.200 - комбинация присоединительных диаметров и посадочных размеров, отражающая увеличенный опорный диаметр и конфигурацию фланцев.
- 1 - базовое конструктивное исполнение по высоте и расположению фланца в линейке серии EBL.
- STPN - исполнение по термообработке и классу точности, обеспечивающее требуемый ресурс и стабильность геометрии зубчатого венца.
Применяемость на практике
ОПУ EBL.20.0414.200-1STPN используют в более крупногабаритных поворотных платформах, кранах, манипуляторах и перегрузочных комплексах, где при увеличенном диаметре рабочей зоны требуется сохранить компактность узла и надёжную передачу момента.
Сферы применения
- Строительная и подъёмная техника с поворотными платформами и консолями.
- Поворотные столы и позиционеры станков, сварочных и сборочных установок.
- Промышленные манипуляторы, кантователи и перегрузочное оборудование.
- Специализированные машины и установки с необходимостью точного поворота рабочих органов.
