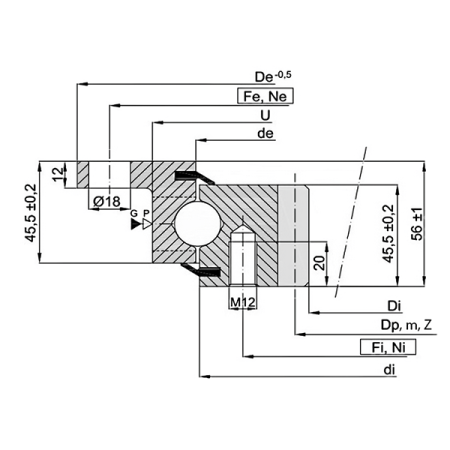

ОПУ фланцевой серии ZBL.20.0844.200-1SPTN TECHNIX - однорядное шариковое опорно‑поворотное устройство с внутренним зубчатым венцом и наружным фланцем, имеющее габариты 736x948x56 мм и массу около 63 кг.
Конструкция с внутренним зацеплением модуля 6 и увеличенным опорным диаметром обеспечивает надёжную передачу крутящего момента, устойчивость к высоким осевым нагрузкам и компактное размещение привода внутри контуров машины.
Устройство и конструкция
- Два стальных кольца с закалёнными дорожками качения формируют опорный контур с внутренним диаметром 736 мм и наружным 948 мм, воспринимая осевые нагрузки, радиальные усилия и опрокидывающие моменты.
- Один ряд шариков четырёхточечного контакта, размещённых в сепараторе, равномерно распределяет нагрузку по окружности и обеспечивает плавное вращение при частых пусках и остановках.
- Фланцевое наружное кольцо с 14 крепёжными отверстиями по делительной окружности позволяет жёстко фиксировать ОПУ на опорной плите, раме или корпусе агрегата без применения дополнительных адаптеров.
- Внутреннее кольцо имеет 20 монтажных отверстий под болтовое соединение, благодаря чему поворачиваемая платформа либо рабочий орган надёжно связан с опорой и не смещается под нагрузкой.
- Внутренний зубчатый венец модуля 6 с числом зубьев, рассчитанным под стандартный ряд приводных шестерён, обеспечивает передачу значительного окружного усилия и точное позиционирование поворотного узла.
Расшифровка наименования
- ZBL - фланцевая серия однорядных опорно‑поворотных устройств с внутренним зубчатым зацеплением и наружным фланцем.
- 20 - размерный ряд и класс грузоподъёмности для применения в среднетяжёлых и тяжёлых поворотных механизмах.
- 0844.200 - шифр присоединительных размеров, определяющий сочетание внутреннего и наружного диаметров, а также конструкцию крепёжных отверстий.
- 1 - базовое исполнение по высоте 56 мм и компоновке фланцев в линейке ZBL.
- SPTN - исполнение с закалённым внутренним зубчатым венцом, нормированным преднатягом и стандартным классом точности производителя.
Применяемость на практике
ОПУ ZBL.20.0844.200-1SPTN применяют в поворотных платформах кранов и спецтехники, приводах ветроэнергетических установок, тяжёлых кантователях, поворотных столах и манипуляторах, где требуется крупный опорный диаметр, высокая несущая способность и защищённое внутреннее зацепление.
Сферы применения
- Строительная и подъёмная техника с поворотными платформами, стрелами и длинновылетными консолями.
- Поворотные столы и позиционеры крупногабаритных станков, сварочных и сборочных комплексов.
- Промышленные манипуляторы, кантователи, перегрузочные и транспортные системы.
- Специализированные машины с внутренним приводом поворота, работающие в тяжёлых климатических и производственных условиях.
