ОПУ фланцевой серии ZBL.20.0944.200-1SPTN TECHNIX - однорядное шариковое опорно‑поворотное устройство с внутренним зубчатым венцом и наружным фланцем, используемое в поворотных узлах кранов, ветродвигателей, экскаваторов, илоскрёбов и кантователей.
Благодаря внутреннему зубчатому зацеплению модуля 8 и крупному опорному диаметру подшипник обеспечивает передачу высокого крутящего момента, устойчивость к значительным осевым нагрузкам и компактное размещение привода внутри габаритов машины.

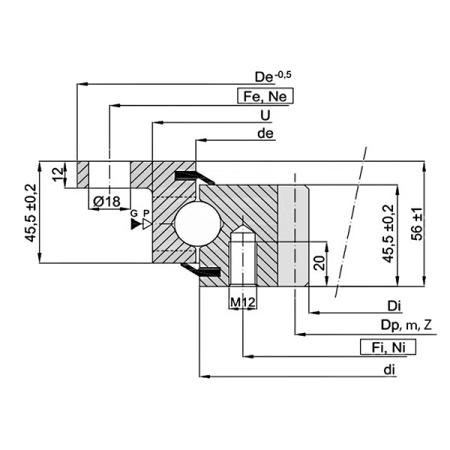

Устройство и конструкция
- Пара стальных колец с закалёнными дорожками качения формирует опорный контур с наружным диаметром 1048 мм и внутренним 840 мм, что позволяет воспринимать осевые нагрузки, радиальные усилия и опрокидывающие моменты в тяжёлых режимах эксплуатации.
- Один ряд шариков четырёхточечного контакта равномерно распределяет нагрузку по окружности и обеспечивает плавное вращение при частых пусках, остановках и реверсах привода.
- Фланцевое наружное кольцо имеет 16 крепёжных отверстий по делительной окружности, что упрощает монтаж ОПУ на силовую плиту, раму или корпус агрегата без применения дополнительных переходных деталей.
- Внутреннее кольцо оснащено 22 монтажными отверстиями под болтовое соединение и служит базой для поворотной платформы, стрелы или рабочего органа, надёжно передавая внешние нагрузки на опорную конструкцию.
- Внутренний зубчатый венец с 107 зубьями модуля 8 согласуется с типовыми шестернями редукторов, обеспечивая передачу значительного окружного усилия и точное позиционирование поворотного узла.
Расшифровка наименования
- ZBL - фланцевая серия однорядных опорно‑поворотных устройств с внутренним зубчатым зацеплением и наружным фланцем.
- 20 - размерный ряд и класс грузоподъёмности, ориентированный на применение в среднетяжёлых и тяжёлых поворотных механизмах.
- 0944.200 - шифр присоединительных размеров, отражающий сочетание внутренних и наружных диаметров, а также конфигурацию крепёжных отверстий.
- 1 - базовое конструктивное исполнение по высоте и компоновке фланцев внутри серии ZBL.
- SPTN - исполнение с закалённым внутренним зубчатым венцом и нормированным классом точности, обеспечивающее стабильные геометрические параметры и ресурс работы.
Применяемость на практике
ОПУ ZBL.20.0944.200-1SPTN TECHNIX используют как ключевой элемент поворотных платформ кранов, ветроэнергетических установок, экскаваторов, илоскрёбов и тяжёлых кантователей, когда требуется высокая несущая способность, внутреннее зацепление и компактная высота узла.
Сферы применения
- Строительная и подъёмная техника с поворотными платформами, стрелами и длинновылетными консолями.
- Поворотные столы и позиционеры крупногабаритных станков, сварочных и сборочных комплексов.
- Промышленные кантователи, перегрузочные и транспортные системы, работающие в тяжёлых режимах и при частых циклах пуск–останов.
- Специализированные машины с внутренним приводом поворота, эксплуатируемые в уличных, запылённых и агрессивных средах, где необходима защита зубчатого венца.
