ОПУ фланцевой серии ZBL.20.1094.200-1SPTN TECHNIX - однорядное шариковое опорно‑поворотное устройство с внутренним зубчатым венцом и наружным фланцем, применяемое в поворотных узлах кранов, ветродвигателей, экскаваторов, илоскрёбов, кантователей и другого тяжёлого оборудования.
Конструкция с внутренним зацеплением, опорным диаметром до 1198 мм и модулем зубьев 6 обеспечивает передачу значительного крутящего момента, устойчивость к высоким осевым нагрузкам и компактное размещение привода внутри габаритов машины.

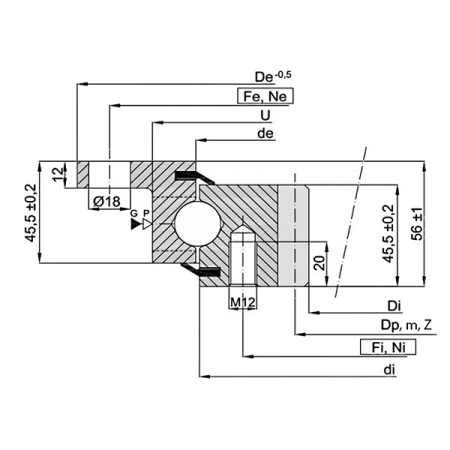

Устройство и конструкция
- Два стальных кольца с закалёнными дорожками качения образуют опорный контур с внутренним диаметром 984 мм и наружным 1198 мм, воспринимающий осевые нагрузки, радиальные усилия и опрокидывающие моменты в тяжёлых режимах эксплуатации.
- Один ряд шариков четырёхточечного контакта равномерно распределяет нагрузки по окружности и обеспечивает плавное вращение при частых пусках, остановках и реверсах привода.
- Фланцевое наружное кольцо оснащено крепёжными отверстиями по делительной окружности, что упрощает монтаж ОПУ на силовую плиту, раму или корпус агрегата без применения дополнительных переходных фланцев.
- Внутреннее кольцо имеет ряд монтажных отверстий под болтовое соединение и служит базой для поворотной платформы, стрелы или рабочего органа, надёжно передавая внешние нагрузки на опорную конструкцию.
- Внутренний зубчатый венец с модулем 6 и числом зубьев около 125 согласуется с типовыми шестернями редукторов и обеспечивает передачу значительного окружного усилия при точном позиционировании поворотного узла.
Расшифровка наименования
- ZBL - фланцевая серия однорядных опорно‑поворотных устройств с внутренним зубчатым зацеплением и наружным фланцем.
- 20 - размерный ряд и класс грузоподъёмности, ориентированные на применение в среднетяжёлых и тяжёлых поворотных механизмах.
- 1094.200 - шифр присоединительных размеров, отражающий сочетание внутренних и наружных диаметров, а также конфигурацию крепёжных отверстий.
- 1 - базовое конструктивное исполнение по высоте 56 мм и компоновке фланцев в линейке ZBL.
- SPTN - исполнение с закалённым внутренним зубчатым венцом и нормированным классом точности, обеспечивающее стабильную геометрию и ресурс работы.
Применяемость на практике
ОПУ ZBL.20.1094.200-1SPTN TECHNIX используют как ключевой элемент поворотных платформ кранов, ветроэнергетических установок, экскаваторов, илоскрёбов, тяжёлых кантователей и другого специализированного оборудования, где требуется высокая несущая способность, внутреннее зацепление и надёжная работа в сложных режимах.
Сферы применения
- Строительная и подъёмная техника с поворотными платформами, стрелами и длинновылетными консолями.
- Поворотные столы и позиционеры крупногабаритных станков, сварочных и сборочных комплексов.
- Промышленные кантователи, перегрузочные и транспортные системы с частыми циклами пуск–останов и переменными нагрузками.
- Специализированные машины с внутренним приводом поворота, эксплуатируемые в уличных, запылённых и агрессивных средах, где важна защита зубчатого венца.
