Артикул:
NR11406442001PPNTECHNIX
Характеристики
Серия
—
NR1
Тип
—
однорядный
Фланец
—
нет
Все характеристики
Аналоги
Аналог FAG:
32048-A
109 287 руб.
/шт Есть в наличии: 3
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

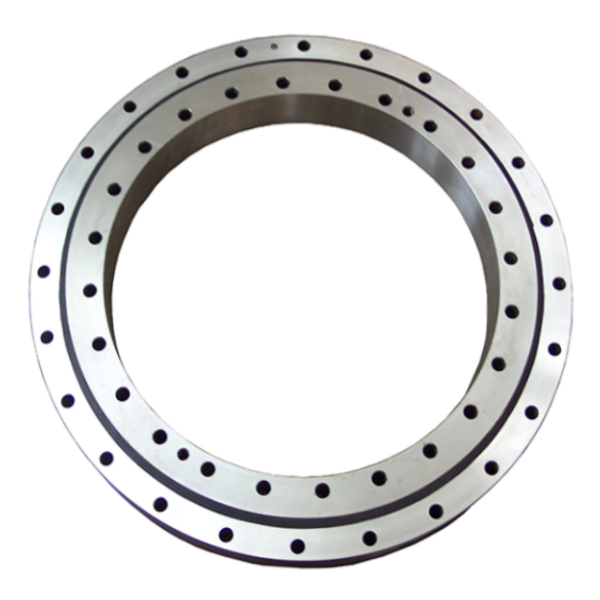

ОПУ серии с перекрестными роликами на один ряд NR1.14.0644.200-1PPN TECHNIX представляет собой однорядное опорно‑поворотное устройство без зацепления с перекрестно расположенными цилиндрическими роликами и преднатягом. Благодаря схеме перекрестного роликового ряда и высокой жесткости колец опорный узел обеспечивает повышенную точность позиционирования и значительный запас грузоподъемности при сравнительно компактных габаритах (наружный диаметр около 716 мм, высота 56 мм).
Устройство и конструкция
ОПУ NR1.14.0644.200-1PPN состоит из двух стальных колец квадратного сечения с закаленными дорожками качения и одного ряда цилиндрических роликов, развернутых под углом 90° друг к другу (перекрестная схема), что позволяет одновременно воспринимать осевые, радиальные нагрузки и большие опрокидывающие моменты. Ролики разделены сепараторами и установлены с преднатягом, что минимизирует люфт, повышает жесткость узла и обеспечивает высокую точность вращения даже при изменении направления нагрузки. Кольца не имеют зубчатого венца; по их периферии выполнены монтажные отверстия под болтовое крепление к опорной раме и поворотной конструкции. Устройство изготавливается из стали марки 45, поставляется предварительно смазанным, оснащено двухсторонними уплотнениями и рассчитано на регламентное обновление смазки через пресс‑масленки.
Расшифровка наименования
- NR1 – серия опорно‑поворотных устройств с одним рядом перекрестных роликов и повышенной точностью позиционирования.
- 14 – размерный ряд с уменьшенной высотой и массой по сравнению с более крупными сериями, ориентированный на компактные прецизионные узлы.
- 0644 – типоразмер, определяющий сочетание внутреннего и наружного диаметров, расположение крепежных отверстий и высоту профиля колец.
- 200 – конструктивное исполнение по высоте, конфигурации колец и схеме крепления без зацепления.
- 1PPN – один ряд перекрестных роликов, стандартные уплотнения и предварительная смазка, отсутствие зубчатого венца.
Применяемость на практике
- Используется в узлах, где требуется высокая жесткость и минимальный люфт поворотной опоры при сравнительно небольших габаритах.
- Подходит для механизмов с высокими требованиями к точности позиционирования и плавности хода при комбинированных нагрузках и частых изменениях направления вращения.
- Рекомендуется для конструкций, в которых привод поворота реализуется через внешний узел (зубчатый венец, редуктор, фрикционный привод), а ОПУ выполняет функции несущей и направляющей опоры.
- Обеспечивает длительный ресурс при условии регулярной смазки, контроля момента затяжки крепежных болтов и периодического осмотра состояния уплотнений и посадочных поверхностей.
Сферы применения
- Краны, ветроустановки, экскаваторы, илоскребы, кантователи и другая подъемно‑транспортная и строительная техника, где важны жесткость и точность поворотного узла.
- Поворотные столы, позиционеры, сварочные и сборочные манипуляторы, требующие высокоточного позиционирования при значительных нагрузках.
- Прецизионные поворотные механизмы в машиностроении, энергетике и специализированном оборудовании, где критичны минимальный люфт и стабильность геометрии опоры.
- Иные промышленные установки, в которых используется несущая опора с перекрестными роликами и отсутствием встроенного зубчатого зацепления.
Общая информация
Серия
NR1
Тип
однорядный
Фланец
нет
Материал
Сталь 42CrMo4
Производитель
TECHNIX
Вес, кг
44

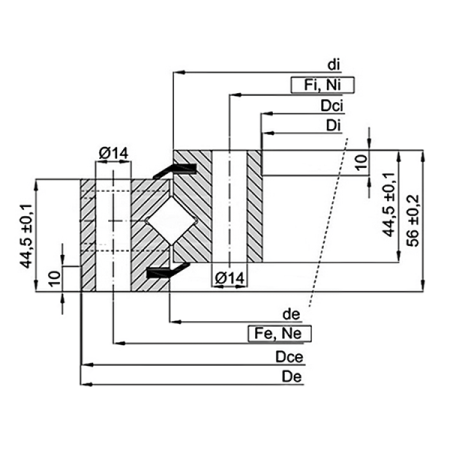

Технические параметры
Диаметр опорного фланца внешнего кольца De, мм
716
Внутренний диаметр зубчатого кольца Di, мм
572
Внутренний диаметр опорного кольца de, мм
645
Внешний диаметр зубчатого кольца di, мм
643
Диаметр крепления внутреннего кольца Fi, мм
598
Диаметр крепления внешнего кольца Fe, мм
690
Количество внутренних крепежных отверстий Ni
36
Количество внешних крепежных отверстий Ne
36
Зацепление
нет
