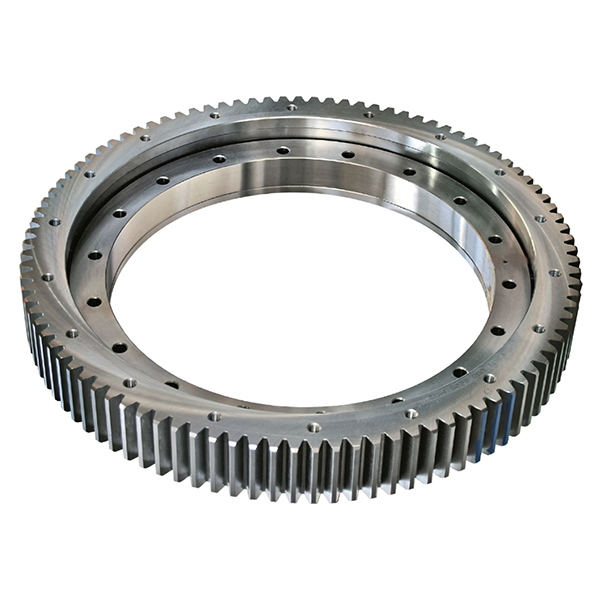

ОПУ стандартной серии с одним рядом шариков EB1.25.1076.200-1SPPN TECHNIX относится к тяжелому классу однорядных опорно‑поворотных устройств с наружным зацеплением и предназначено для работы в узлах с очень высокими осевыми и радиальными нагрузками. При наружном диаметре около 1200 мм, внутреннем диаметре 982 мм и высоте 65 мм данный типоразмер обеспечивает значительный запас грузоподъемности и жесткости, оставаясь при этом компактнее двухрядных конструкций аналогичного уровня несущей способности.
Устройство и конструкция

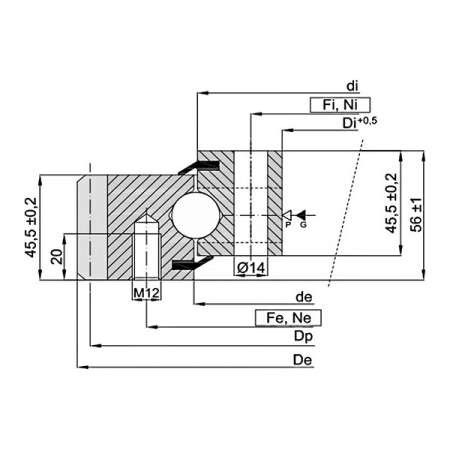

ОПУ EB1.25.1076.200-1SPPN представляет собой однорядное шариковое опорно‑поворотное устройство с четырехточечным контактом шариков, размещенных между внутренним и наружным кольцом квадратного сечения. Наружное кольцо оснащено зубчатым венцом с внешним зацеплением, рассчитанным на передачу высоких крутящих моментов от приводной шестерни при сохранении плавности хода и точности позиционирования поворотного узла. Оба кольца изготавливаются из высокопрочной стали с индукционной закалкой дорожек качения, имеют по окружности ряд глубоких монтажных отверстий под болтовое крепление, что обеспечивает жесткое соединение с силовым каркасом и поворотной платформой. Подшипник поставляется предварительно смазанным, снабжен двухсторонними уплотнениями и приспособлен для регламентной дозаправки смазкой через пресс‑масленки при эксплуатации в запыленной и влажной среде.
Расшифровка наименования
- EB1 – стандартная серия однорядных шариковых опорно‑поворотных устройств с наружным зубчатым венцом.
- 25 – размерный ряд с увеличенной несущей способностью и высотой по сравнению с рядом 20.
- 1076 – типоразмер с наружным диаметром около 1200 мм и внутренним диаметром 982 мм, предназначенный для особо нагруженных поворотных узлов.
- 200 – исполнение по высоте, профилю колец и схеме крепления, унифицированное в пределах ряда 25.
- 1SPPN – один ряд шариков, исполнение с улучшенными уплотнениями и смазкой, наружное зацепление зубчатого венца.
Применяемость на практике
- Используется в поворотных узлах, где требуется сочетание очень высокой грузоподъемности и сравнительно компактной по высоте конструкции по сравнению с двухрядными ОПУ.
- Подходит для механизмов, работающих в интенсивном многосменном режиме с частыми циклами пуска, останова и реверса при умеренных скоростях вращения.
- Рекомендуется для конструкций с крупным диаметром поворотного узла, где важно равномерное распределение нагрузок и минимизация деформаций силового каркаса.
- Обеспечивает надежную работу при условии регулярной смазки, контроля момента затяжки крепежных болтов и периодического контроля состояния зубчатого венца.
Сферы применения
- Тяжелые портальные, судовые и стационарные краны, перегружатели и подъемно‑транспортные комплексы с крупными поворотными платформами.
- Карьерные и горнодобывающие комплексы, крупные экскаваторы, буровые и перерабатывающие установки с мощными поворотными механизмами.
- Крупногабаритные поворотные столы, вращающиеся печи, барабанные и смесительные агрегаты, где требуется высокая жесткость и ресурс опорного узла.
- Энергетическое и специализированное промышленное оборудование, для которого критичны надежность, длительный ресурс и высокий запас прочности опорно‑поворотной опоры.
