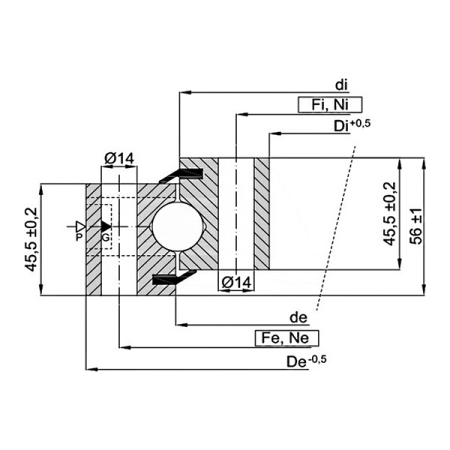

ОПУ стандартной серии с одним рядом шариков NB1.20.0260.202-1PPN TECHNIX относится к однорядным опорно‑поворотным устройствам без зацепления и предназначено для восприятия значительных осевых и радиальных нагрузок при относительно компактных габаритах. При наружном диаметре 329 мм, внутреннем диаметре 191 мм и высоте 46 мм подшипник обеспечивает высокую грузоподъемность и подходит для применения в поворотных узлах кранов, ветроустановок и другой техники, где привод реализован отдельно от ОПУ.
Устройство и конструкция
ОПУ NB1.20.0260.202-1PPN состоит из внутреннего и наружного колец из конструкционной стали (42CrMo4/45) с закаленными дорожками качения и одного ряда шариков четырехточечного контакта, обеспечивающих устойчивое восприятие комбинированных нагрузок. Между шариками установлены нейлоновые сепараторы, которые предотвращают контакт тел качения между собой и способствуют равномерному распределению нагрузки по окружности. Кольца не имеют зубчатого венца, по их периферии выполнены по 10 глубоких монтажных отверстий, что упрощает болтовой монтаж к опорной раме и поворотной платформе. Подшипник поставляется предварительно смазанным, оснащен верхними и нижними уплотнениями из NBR и рассчитан на регламентное обновление смазки через пресс‑масленки в составе узла.
Расшифровка наименования
- NB1 – стандартная серия однорядных шариковых опорно‑поворотных устройств без зубчатого зацепления.
- 20 – размерный ряд, характеризующий диапазон грузоподъемности и габаритные размеры ОПУ.
- 0260 – типоразмер, задающий сочетание внутреннего и наружного диаметров, число крепежных отверстий и высоту профиля колец.
- 202 – исполнение по высоте и конструктивной схеме (вариант без зацепления с унифицированными посадочными размерами).
- 1PPN – один ряд шариков, нейлоновые сепараторы, стандартные уплотнения и предварительная смазка, отсутствие зубчатого венца.
Применяемость на практике
- Используется как несущая опора в поворотных узлах, где требуется большая грузоподъемность при компактной высоте и отсутствует необходимость в встроенном зубчатом венце.
- Подходит для механизмов, работающих в цикличном режиме с умеренными скоростями вращения и переменными нагрузками, в том числе с частыми пусками и остановками.
- Рекомендуется для конструкций, где привод поворота реализуется через внешний редуктор/фрикционный узел, а ОПУ выполняет исключительно функцию несущей опоры.
- Обеспечивает надежную работу при условии соблюдения регламента смазки, контроля момента затяжки крепежных болтов и периодического контроля состояния уплотнений.
Сферы применения
- Краны и подъемно‑транспортные машины, где используется привод поворота с отдельным зубчатым венцом или редуктором.
- Ветроэнергетические установки, поворотные мачты и платформы обслуживающего оборудования.
- Экскаваторы, илоскребы, кантователи и другое строительное и коммунальное оборудование с поворотными узлами без интегрированного зацепления.
- Поворотные столы, позиционеры, технологическое и специальное оборудование, где важны компактность, плавный ход и достаточный запас грузоподъемности опоры.
