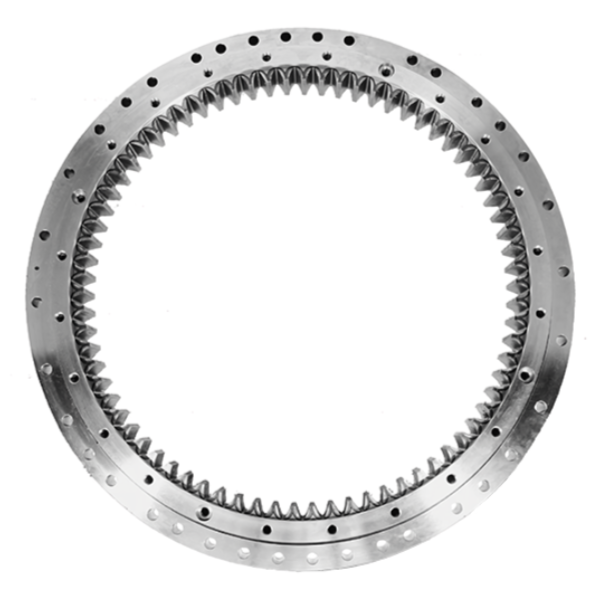

ОПУ стандартной серии с одним рядом шариков ZB1.20.0314.200-1SPTN TECHNIX относится к однорядным опорно‑поворотным устройствам с внутренним зубчатым венцом, предназначенным для передачи крутящего момента от приводной шестерни и одновременного восприятия осевых, радиальных нагрузок и опрокидывающих моментов. При внутреннем диаметре 225 мм, наружном диаметре 386 мм и высоте 56 мм подшипник сочетает компактные габариты с высокой грузоподъемностью и применяется в составе поворотных узлов крановой, строительной и энергетической техники.

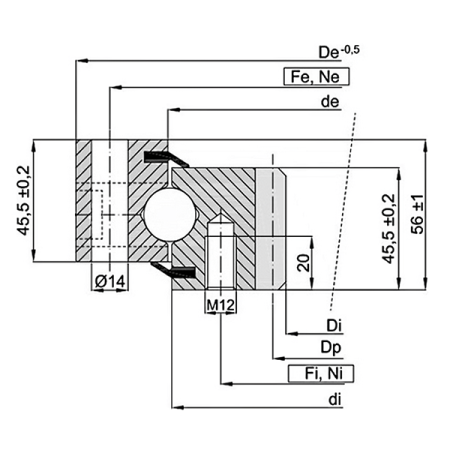

Устройство и конструкция
ОПУ ZB1.20.0314.200-1SPTN состоит из внутреннего и наружного стальных колец квадратного сечения с индукционно закаленными дорожками качения и одного ряда шариков четырехточечного контакта, обеспечивающих равномерное распределение нагрузок по окружности. Внутреннее кольцо выполнено с зубчатым венцом внутреннего зацепления модульного типа, который служит для соединения с приводной шестерней редуктора и передачи крутящего момента. Между шариками установлен литой полимерный сепаратор, повышающий точность вращения и уменьшающий трение. По окружности колец имеются монтажные отверстия под болтовое крепление к опорной раме и поворотной платформе. Подшипник поставляется предварительно смазанным, оснащен двухсторонними уплотнениями и рассчитан на регламентное обновление смазки через пресс‑масленки в составе узла.
Расшифровка наименования
- ZB1 – стандартная серия однорядных шариковых опорно‑поворотных устройств с внутренним зубчатым венцом.
- 20 – размерный ряд, определяющий диапазон грузоподъемности и унифицированную высоту опоры.
- 0314 – типоразмер, задающий сочетание внутреннего и наружного диаметров, число и расположение крепежных отверстий и параметры зубчатого венца.
- 200 – конструктивное исполнение по высоте, профилю колец и схеме крепления.
- 1SPTN – один ряд шариков, литой полимерный сепаратор, стандартные уплотнения, внутреннее зубчатое зацепление.
Применяемость на практике
- Используется в поворотных узлах, где приводной момент передается через внутреннее зацепление, что позволяет компактно разместить редуктор внутри контура ОПУ и защитить зубчатый венец от внешних загрязнений.
- Подходит для механизмов с комбинированными нагрузками, работающих в цикличном режиме с частыми пусками, остановками и реверсами при умеренных скоростях вращения.
- Рекомендуется для конструкций, где важны компактность привода, уменьшение вылета зубчатого венца и снижение риска повреждения зацепления при внешних воздействиях.
- Обеспечивает высокую надежность при условии регулярной смазки, контроля момента затяжки крепежных болтов и периодического осмотра состояния зубчатого венца и уплотнений.
Сферы применения
- Краны, манипуляторы и подъемно‑транспортные машины, в которых привод поворота реализован через внутреннее зубчатое зацепление.
- Ветроэнергетические установки, поворотные узлы энергетического и технологического оборудования с размещением редуктора внутри контура ОПУ.
- Экскаваторы, илоскребы, кантователи и другая строительная и коммунальная техника, где требуется защищенный от внешних воздействий привод поворота.
- Поворотные столы, позиционеры и прочие агрегаты, для которых важны компактность, точность позиционирования и долговечность опорно‑поворотного узла с внутренним зацеплением.
