Артикул:
ZB12006442001SPTNTECHNIX
Характеристики
Серия
—
ZB1
Тип
—
однорядный
Фланец
—
нет
Все характеристики
Аналоги
Аналог FAG:
32228-A
Аналог IMO:
12-20 0641/1-02232
Аналог LEONESSA:
2DI.071.00
Аналог RIMA:
2DI.071.00
Аналог TORRIANI:
I.716.20.00 B
86 351 руб.
/шт Есть в наличии: 14
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

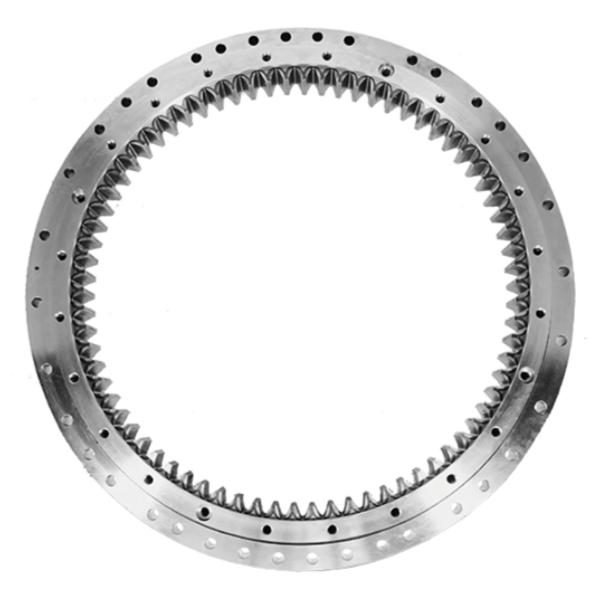

ОПУ стандартной серии с одним рядом шариков ZB1.20.0644.200-1SPTN TECHNIX - однорядное шариковое опорно‑поворотное устройство с внутренним зубчатым венцом, предназначенное для работы под высокими осевыми и радиальными нагрузками и значительными опрокидывающими моментами. При внутреннем диаметре 546 мм, наружном диаметре 716 мм и высоте 56 мм данный типоразмер относится к тяжелому сегменту серии ZB1 и применяется в ответственных поворотных узлах кранов, строительных и энергетических установок.
Устройство и конструкция
ОПУ ZB1.20.0644.200-1SPTN состоит из внутреннего и наружного стальных колец квадратного сечения с индукционно закаленными дорожками качения и одного ряда шариков четырехточечного контакта, обеспечивающих восприятие комбинированных нагрузок по всей окружности. Внутреннее кольцо выполнено с зубчатым венцом внутреннего зацепления (модуль 6, 93 зуба), что позволяет передавать высокий крутящий момент от приводной шестерни при компактном размещении редуктора внутри контура опоры и дополнительной защите зубьев от внешних воздействий. Шарики разделены сепараторами из нейлона, которые снижают трение и повышают точность вращения. На внутреннем и наружном кольцах предусмотрено по 36 монтажных отверстий под болтовое крепление к силовой раме и поворотной платформе. Узел изготавливается из стали 45, поставляется предварительно смазанным, оснащен двухсторонними уплотнениями и рассчитан на регламентную дозаправку смазкой через пресс‑масленки.
Расшифровка наименования
- ZB1 – стандартная серия однорядных шариковых опорно‑поворотных устройств с внутренним зубчатым венцом.
- 20 – размерный ряд, характеризующий диапазон грузоподъемности и унифицированную высоту опоры.
- 0644 – типоразмер с увеличенным внутренним и наружным диаметрами и числом крепежных отверстий по сравнению с исполнениями 0314 и 0544, рассчитанный на более тяжелые режимы работы.
- 200 – конструктивное исполнение по высоте, профилю колец и схеме размещения монтажных отверстий.
- 1SPTN – один ряд шариков, литой полимерный сепаратор, стандартные уплотнения и смазка, внутреннее зубчатое зацепление.
Применяемость на практике
- Используется в поворотных узлах с крупным диаметром опоры, где требуется высокая грузоподъемность и передача крутящего момента через внутреннее зацепление при ограниченной монтажной высоте.
- Подходит для механизмов, работающих в многосменном режиме с частыми циклами пуска, останова и реверса под комбинированными нагрузками и умеренными скоростями вращения.
- Рекомендуется для конструкций, в которых важно компактное и защищенное размещение редуктора внутри контура опоры, снижение шумности и риска повреждения зубчатого венца.
- Обеспечивает надежную работу при условии регулярной смазки, контроля момента затяжки крепежных болтов и периодического осмотра состояния внутреннего зацепления и уплотнений.
Сферы применения
- Тяжелые строительные, портальные и монтажные краны, перегружатели и подъемно‑транспортные комплексы с приводом поворота по внутреннему зацеплению.
- Ветроэнергетические установки и крупные поворотные узлы энергетического и технологического оборудования с размещением редуктора внутри габарита ОПУ.
- Карьерная и горнодобывающая техника, экскаваторы, кантователи и другие машины, где опорно‑поворотный узел испытывает высокие комбинированные нагрузки и требуется защищенный привод.
- Крупные поворотные столы, позиционеры, смесители и барабанные установки, для которых критичны высокая жесткость опоры, точность позиционирования и длительный ресурс в тяжелых условиях эксплуатации.
Общая информация
Серия
ZB1
Тип
однорядный
Фланец
нет
Материал
Сталь 45
Производитель
TECHNIX
Вес, кг
50

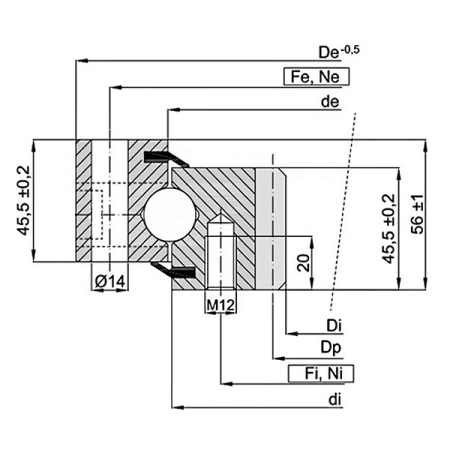

Технические параметры
Резьба G, мм
M12
Количество зубьев Z
93
Диаметр опорного фланца внешнего кольца De, мм
716
Внутренний диаметр зубчатого кольца Di, мм
546
Внутренний диаметр опорного кольца de, мм
645,5
Внешний диаметр зубчатого кольца di, мм
642,5
Диаметр крепления внутреннего кольца Fi, мм
605
Диаметр крепления внешнего кольца Fe, мм
690
Количество внутренних крепежных отверстий Ni
36
Количество внешних крепежных отверстий Ne
36
Модуль зубьев m, мм
6
Усилие на зубе Fz nor
18,7
Усилие на зубе Fz max
37,4
Эффективный диаметр Dp, мм
558
Зацепление
внутреннее
