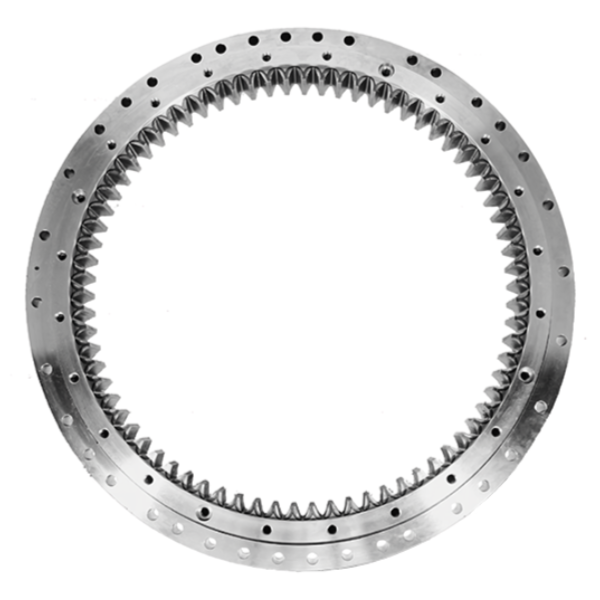

ОПУ стандартной серии с одним рядом шариков ZB1.20.0744.200-1SPTN TECHNIX - однорядное шариковое опорно‑поворотное устройство с внутренним зубчатым венцом, рассчитанное на работу под высокими осевыми и радиальными нагрузками и значительными опрокидывающими моментами. При внутреннем диаметре 648 мм, наружном диаметре 816 мм и высоте 56 мм данный типоразмер относится к крупным исполнениями серии ZB1 и используется в наиболее нагруженных поворотных узлах крановой, строительной и энергетической техники.
Устройство и конструкция

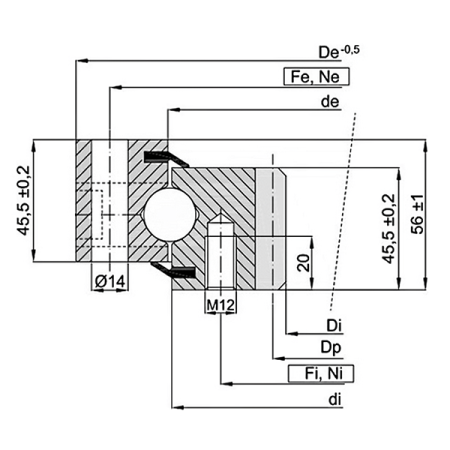

ОПУ ZB1.20.0744.200-1SPTN включает внутреннее и наружное кольца квадратного сечения из стали 45 с индукционно закаленными дорожками качения и один ряд шариков четырехточечного контакта, равномерно воспринимающих осевые, радиальные нагрузки и опрокидывающие моменты. На внутреннем кольце выполнен зубчатый венец внутреннего зацепления, который обеспечивает передачу крутящего момента от приводной шестерни при компактном размещении редуктора внутри контура опоры и дополнительной защите зубьев от загрязнений и механических воздействий. Шарики разделены литым полимерным сепаратором, снижающим трение и повышающим точность вращения; по окружности внутреннего и наружного колец выполнен ряд монтажных отверстий под болтовое крепление к силовой раме и поворотной платформе. Подшипник поставляется предварительно смазанным, оснащен двухсторонними уплотнениями и рассчитан на регламентное обновление смазки через пресс‑масленки.
Расшифровка наименования
- ZB1 – стандартная серия однорядных шариковых опорно‑поворотных устройств с внутренним зубчатым венцом.
- 20 – размерный ряд, характеризующий диапазон грузоподъемности и унифицированную высоту опоры.
- 0744 – типоразмер с крупным внутренним и наружным диаметрами и увеличенным числом крепежных отверстий по сравнению с исполнениями 0544 и 0644, предназначенный для более тяжелых условий эксплуатации.
- 200 – конструктивное исполнение по высоте, профилю колец и схеме размещения монтажных отверстий.
- 1SPTN – один ряд шариков, полимерный сепаратор, стандартные уплотнения и смазка, внутреннее зубчатое зацепление.
Применяемость на практике
- Применяется в поворотных узлах с крупным диаметром опоры, где требуется высокая грузоподъемность и передача крутящего момента через внутренний зубчатый венец при ограниченной монтажной высоте.
- Подходит для механизмов, работающих в многосменном режиме под переменными нагрузками и с частыми циклами пуска, останова и реверса при умеренных скоростях вращения.
- Рекомендуется для конструкций, где важно компактное и защищенное размещение редуктора внутри контура ОПУ, снижение шумности и риска повреждения зубчатого зацепления.
- Обеспечивает надежную работу при условии регулярной смазки, контроля момента затяжки крепежных болтов и периодического контроля состояния внутреннего зубчатого венца и уплотнений.
Сферы применения
- Тяжелые строительные, портальные и монтажные краны, перегружатели и подъемно‑транспортные комплексы с приводом поворота по внутреннему зацеплению.
- Ветроэнергетические установки и крупные поворотные узлы энергетического и технологического оборудования, где редуктор размещается внутри габарита опоры.
- Карьерная и горнодобывающая техника, экскаваторы, кантователи и другие машины, где опорно‑поворотный узел испытывает высокие комбинированные нагрузки и требует защищенного привода.
- Крупные поворотные столы, позиционеры, смесители и барабанные установки, для которых критичны высокая жесткость опоры, точность позиционирования и длительный ресурс в тяжелых условиях эксплуатации.
