О товаре

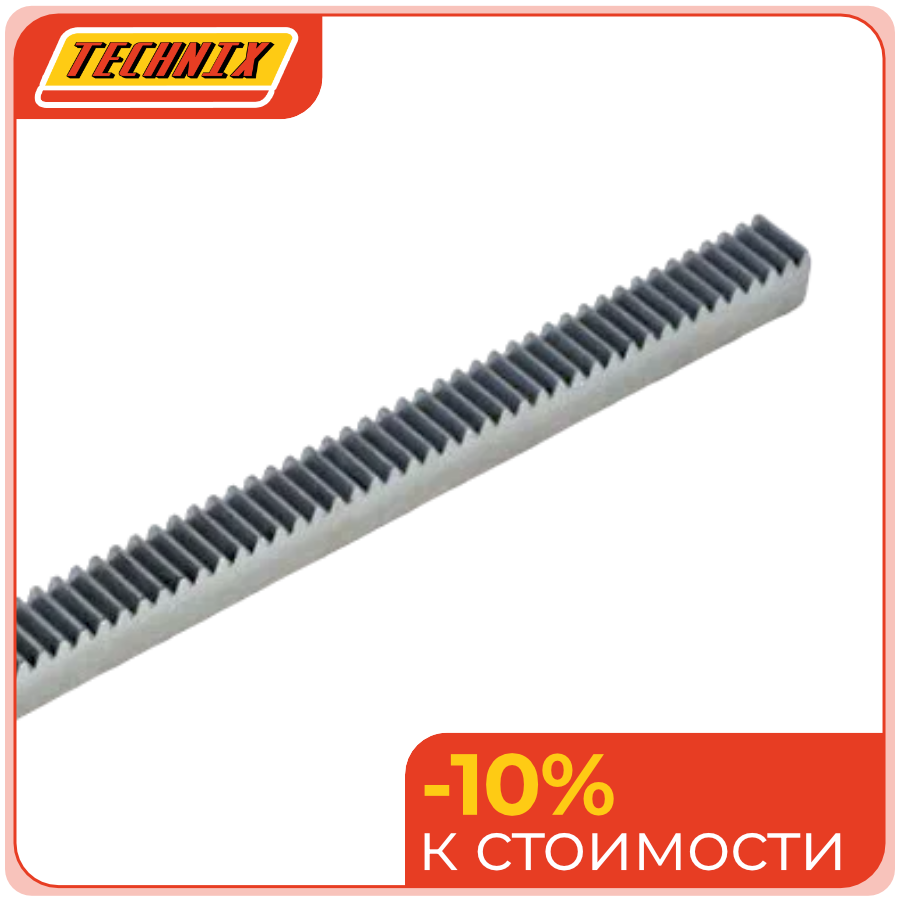

Рейка прямозубая CR26050 с модулем 1 и сечением 15x15 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в приводах станков, автоматике и механизмах линейного перемещения, где важны точность и стабильная работа.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 26050 — типоразмер и длина исполнения, соответствующая рейке L=500 мм;
- 1 — модуль зубьев m=1;
- 15x15 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR26050. В каталожной логике эта позиция относится к компактным рейкам для точных зубчато-реечных передач с небольшим модулем и стандартным шагом зубьев.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под зацепление с ведущей шестернёй. Конструкция рассчитана на установку в линейных механизмах и обеспечивает равномерную передачу усилия без рывков. Материал C45 даёт хороший баланс между прочностью, износостойкостью и технологичностью обработки.
Размерный ряд серии CR
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR26050 | CR | 1 | 14 | 159 | 15x15 | сталь C45 | 500 | 0,5 | 3,142 |
| CR26100 | CR | 1 | 14 | 319 | 15x15 | сталь C45 | 1000 | 0,5 | 3,142 |
| CR26200 | CR | 1 | 14 | 637 | 15x15 | сталь C45 | 2000 | 0,5 | 3,142 |
| CR26300 | CR | 1 | 14 | 955 | 15x15 | сталь C45 | 3000 | 0,5 | 3,142 |
| CR27050 | CR | 1,5 | 15,5 | 106 | 17x17 | сталь C45 | 500 | 0,6 | 4,712 |
| CR27100 | CR | 1,5 | 15,5 | 213 | 17x17 | сталь C45 | 1000 | 0,6 | 4,712 |
| CR27200 | CR | 1,5 | 15,5 | 425 | 17x17 | сталь C45 | 2000 | 0,6 | 4,712 |
| CR27300 | CR | 1,5 | 15,5 | 637 | 17x17 | сталь C45 | 3000 | 0,6 | 4,712 |
Технические параметры и условия эксплуатации
Рейка CR26050 работает в паре с зубчатым колесом модуля 1, обеспечивая точную передачу движения с шагом 3,142 мм. Длина 500 мм удобна для компактных приводов и узлов с ограниченным монтажным пространством. Зубья рассчитаны на равномерное зацепление, а сталь C45 повышает стойкость к износу при длительной эксплуатации. Для стабильной работы важны правильная соосность, корректный монтаж и достаточная смазка пары «рейка-шестерня».
iskra-rus+2
- Модуль: 1.
- Высота делительной окружности hp: 14 мм.
- Количество зубьев Z: 159.
- Сечение he x S: 15x15 мм.
- Материал: сталь C45.
- Длина: 500 мм.
- Зазор между рейками: 0,5 мм.
- Шаг зубьев: 3,142 мм.
Применяемость
Рейка прямозубая CR26050 применяется в приводах перемещения станков ЧПУ, координатных столов, автоматических линий, упаковочного оборудования и компактных механизмах подачи. Благодаря модулю 1 изделие подходит для узлов с невысокими и средними нагрузками, где требуется точное позиционирование и плавность хода. Типоразмер 15x15 мм удобен для монтажа в малогабаритных корпусах, а длина 500 мм позволяет использовать рейку как самостоятельный элемент или как часть составной линейной передачи.
- Станки с ЧПУ и линейные оси.
- Узлы подачи и транспортировки.
- Автоматизированные механизмы позиционирования.
- Компактные приводы в промышленном оборудовании.
- Модернизация механизмов с зубчато-реечной передачей.
Аналоги
Подбор аналогов для CR26050 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 15x15, M1, L500 | Условный аналог по размеру |
| ISB | Рейка 15x15, M1, L500 | Условный аналог по размеру |
| OEM | Rack 15x15, module 1, 500 mm | По габаритам и модулю |
| Universal | Straight tooth rack M1 15x15 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR26050? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR26050 отличается от рейки CR26100? Главное отличие — длина. У CR26050 она составляет 500 мм, тогда как CR26100 имеет длину 1000 мм, при этом модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR26050 вместо другой рейки с модулем 1? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 15x15 мм, длину 500 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка-шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
