О товаре

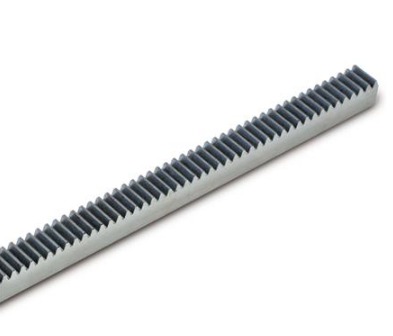

Рейка прямозубая CR29300 с модулем 2,5 и сечением 25x25 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных приводах станков, автоматике и линейных механизмах с очень большим рабочим ходом, где важны стабильная работа и плавное зацепление при высоких скоростях.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения.
- 29300 — типоразмер и длина исполнения, соответствующая рейке L=3000 мм.
- 2,5 — модуль зубьев m=2,5.
- 25x25 — типоразмер сечения рейки he x S.
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR29300. В каталоге эта позиция относится к рейкам с шагом 7,854 мм и сечением 25x25 мм, рассчитанным на самые длинные линейные оси при средних нагрузках.
Конструкция и устройство
- Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй.
- Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом до 3 м.
- Материал C45 гарантирует хорошую прочность и устойчивость зубьев к износу.
- Сечение 25x25 мм обеспечивает достаточную жёсткость при средних нагрузках и компактных габаритах, а меньший модуль 2,5 даёт более плавное движение по сравнению с рейками с большим модулем.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR29050 | CR | 2,5 | 18,75 | 40 | 25x25 | сталь C45 | 500 | 0,8 | 7,854 |
| CR29100 | CR | 2,5 | 18,75 | 80 | 25x25 | сталь C45 | 1000 | 0,8 | 7,854 |
| CR29200 | CR | 2,5 | 18,75 | 160 | 25x25 | сталь C45 | 2000 | 0,8 | 7,854 |
| CR29300 | CR | 2,5 | 18,75 | 240 | 25x25 | сталь C45 | 3000 | 0,8 | 7,854 |
Технические параметры и условия эксплуатации
- Модуль: 2,5.
- Высота делительной окружности hp: 18,75 мм.
- Количество зубьев Z: 240.
- Сечение he x S: 25x25 мм.
- Материал: сталь C45.
- Длина: 3000 мм.
- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 7,854 мм.
Рейка CR29300 работает в паре с зубчатым колесом модуля 2,5, обеспечивая точную передачу движения с шагом 7,854 мм. Длина 3000 мм удобна для линейных приводов с максимальным ходом и средними нагрузками. Сталь C45 обеспечивает хороший запас прочности и стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет использовать рейку как отдельный элемент или собирать ещё более длинные составные линейные передачи. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
Применяемость
- Станки с ЧПУ и длинноходовые линейные оси максимальной длины.
- Узлы подачи и транспортировки деталей на большие расстояния.
- Автоматизированные механизмы с умеренной нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и плавности хода.
Аналоги
Подбор аналогов для CR29300 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 25x25, M2,5, L3000 | Условный аналог по размеру |
| ISB | Рейка 25x25, M2,5, L3000 | Условный аналог по размеру |
| OEM | Rack 25x25, module 2,5, 3000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M2,5 25x25 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR29300? Рейку устанавливают на ровную, жёсткую базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR29300 отличается от CR29200? Главное отличие — длина. У CR29300 она 3000 мм, тогда как у CR29200 — 2000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR29300 вместо рейки с другим модулем 2,5? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 25x25 мм, длину 3000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
Службы доставки в ПВЗ:
- СДЭК
- Boxberry
- Яндекс Доставка
- DPD
Службы доставки курьером:
- Собственная служба доставки
- СДЭК
- Достависта
О самовывозе со склада
Вы можете самостоятельно забрать заказ в Санкт-Петербурге по адресу:
📍 Люботинский проспект, 5
Зубчатой передачей называется механизм, служащий для передачи мощности от вала двигателя на рабочие органы станков. Зубчатая рейка ЧПУ представляет собой длинный стальной стержень плоской формы с нарезанными зубьями. Данная деталь работает в зацеплении с шестерней, передающей момент вращения ротора. С помощью механизма зубчатой рейки вращательное движение электромотора трансформируется в перемещение рабочего стола в горизонтальной плоскости по прямой линии.
Зубчатые рейки играют важную роль в различных промышленных системах, обеспечивая точное линейное перемещение и передачу энергии. Они широко используются в таком оборудовании, как станки с ЧПУ, промышленные роботы и упаковочное оборудование. Для обеспечения долговечности и оптимальной работы зубчатых реек необходимо правильное техническое обслуживание.
