О товаре
Рейка прямозубая CR33300 с модулем 4 и сечением 30x30 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных и тяжёлых приводах станков, автоматике и линейных механизмах с очень большим рабочим ходом, где важны стабильность работы и надёжность зубчатого зацепления.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 33300 — типоразмер и длина исполнения, соответствующая рейке L=3000 мм;
- 4 — модуль зубьев m=4;
- 30x30 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR33300. В каталоге эта позиция относится к рейкам с шагом 12,566 мм и увеличенным сечением 30x30 мм, рассчитанным на самый длинный ход в серии при средних и повышенных нагрузках.
Конструкция и устройство

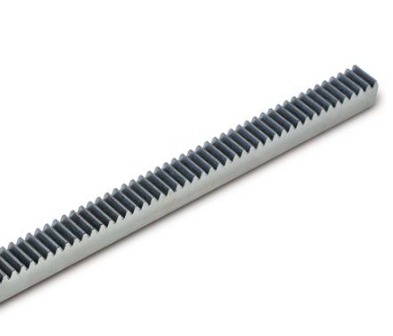

Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом до 3 м. Материал C45 гарантирует хорошую прочность и сопротивление износу, а сечение 30x30 мм обеспечивает повышенную жёсткость по сравнению с более лёгкими рейками, что важно для длинноходовых приводов.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR33050 | CR | 4 | 30 | 50 | 30x30 | сталь C45 | 500 | 0,8 | 12,566 |
| CR33100 | CR | 4 | 30 | 100 | 30x30 | сталь C45 | 1000 | 0,8 | 12,566 |
| CR33200 | CR | 4 | 30 | 200 | 30x30 | сталь C45 | 2000 | 0,8 | 12,566 |
| CR33300 | CR | 4 | 30 | 300 | 30x30 | сталь C45 | 3000 | 0,8 | 12,566 |
Технические параметры и условия эксплуатации
Рейка CR33300 работает в паре с зубчатым колесом модуля 4, обеспечивая точную передачу движения с шагом 12,566 мм. Длина 3000 мм удобна для линейных приводов с максимальным ходом и умеренными нагрузками. Сталь C45 обеспечивает хороший запас прочности и стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет использовать рейку как отдельный элемент или собирать ещё более длинные составные линейные передачи. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
- Модуль: 4.
- Высота делительной окружности hp: 30 мм.
- Количество зубьев Z: 300.
- Сечение he x S: 30x30 мм.
- Материал: сталь C45.
- Длина: 3000 мм.
- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 12,566 мм.
Применяемость
Рейка прямозубая CR33300 применяется в приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 4 и сечению 30x30 мм изделие подходит для узлов с умеренными и средними нагрузками и максимально длинным рабочим ходом в линейке. Длина 3000 мм делает рейку удобной как основной элемент линейной передачи или как часть составной длинной системы.
- Станки с ЧПУ и длинноходовые линейные оси максимальной длины.
- Узлы подачи и транспортировки деталей на большие расстояния.
- Автоматизированные механизмы с повышенной нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и жёсткости.
Аналоги
Подбор аналогов для CR33300 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 30x30, M4, L3000 | Условный аналог по размеру |
| ISB | Рейка 30x30, M4, L3000 | Условный аналог по размеру |
| OEM | Rack 30x30, module 4, 3000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M4 30x30 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR33300? Рейку устанавливают на ровную, жёсткую базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR33300 отличается от CR33200? Главное отличие — длина. У CR33300 она 3000 мм, тогда как у CR33200 — 2000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR33300 вместо рейки с другим модулем 4? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 30x30 мм, длину 3000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
