О товаре
Рейка прямозубая CR32300 с модулем 5 и сечением 50x50 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в тяжёлых и сверхтяжёлых приводах станков, автоматике и длинноходовых линейных механизмах, где важны высокая нагрузочная способность и стабильность зацепления на длинных ходах.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 32300 — типоразмер и длина исполнения, соответствующая рейке L=3000 мм;
- 5 — модуль зубьев m=5;
- 50x50 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR32300. В каталоге эта позиция относится к рейкам с шагом 15,708 мм и максимальным сечением 50x50 мм, рассчитанным на самые длинные оси в серии при высоких и повышенных нагрузках.
Конструкция и устройство

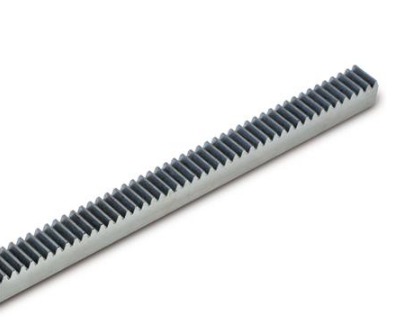

Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом до 3 м. Материал C45 обеспечивает высокую прочность и устойчивость к износу, а большое сечение 50x50 мм значительно повышает жёсткость рейки и её устойчивость к прогибам и вибрациям.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR32050 | CR | 5 | 37,5 | 60 | 50x50 | сталь C45 | 500 | 1,0 | 15,708 |
| CR32100 | CR | 5 | 37,5 | 120 | 50x50 | сталь C45 | 1000 | 1,0 | 15,708 |
| CR32200 | CR | 5 | 37,5 | 240 | 50x50 | сталь C45 | 2000 | 1,0 | 15,708 |
| CR32300 | CR | 5 | 37,5 | 360 | 50x50 | сталь C45 | 3000 | 1,0 | 15,708 |
Технические параметры и условия эксплуатации
Рейка CR32300 работает в паре с зубчатым колесом модуля 5, обеспечивая точную передачу движения с шагом 15,708 мм. Длина 3000 мм удобна для линейных приводов с максимальным рабочим ходом и высокими нагрузками. Сталь C45 обеспечивает большой запас прочности и стойкость зубьев к износу, а зазор 1,0 мм между секциями позволяет использовать рейку как отдельный элемент или собирать еще более длинные составные линейные передачи. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
- Модуль: 5.
- Высота делительной окружности hp: 37,5 мм.
- Количество зубьев Z: 360.
- Сечение he x S: 50x50 мм.
- Материал: сталь C45.
- Длина: 3000 мм.
- Зазор между рейками: 1,0 мм.
- Шаг зубьев: 15,708 мм.
Применяемость
Рейка прямозубая CR32300 применяется в тяжёлых и сверхтяжёлых приводах перемещения станков с ЧПУ, координатных столов, крупногабаритных автоматических линий, транспортных и упаковочных систем. Благодаря модулю 5 и сечению 50x50 мм изделие подходит для узлов с высокими нагрузками и максимально длинным рабочим ходом в линейке. Длина 3000 мм делает рейку удобной как основной элемент длинноходовой линейной передачи или как часть составной сверхдлинной системы.
- Станки с ЧПУ и тяжёлые линейные оси максимальной длины.
- Узлы подачи и транспортировки крупногабаритных и тяжёлых деталей.
- Автоматизированные механизмы с высокой тяговой способностью.
- Приводы в тяжёлом промышленном оборудовании.
- Модернизация линейных приводов с увеличением хода и нагрузки.
Аналоги
Подбор аналогов для CR32300 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 50x50, M5, L3000 | Условный аналог по размеру |
| ISB | Рейка 50x50, M5, L3000 | Условный аналог по размеру |
| OEM | Rack 50x50, module 5, 3000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M5 50x50 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR32300? Рейку устанавливают на ровную, жёсткую базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR32300 отличается от CR32200? Главное отличие — длина. У CR32300 она 3000 мм, тогда как у CR32200 — 2000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR32300 вместо рейки с другим модулем 5? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 50x50 мм, длину 3000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
