Артикул:
CR39050TECHNIX
Характеристики
Серия
—
CR
Модуль
—
8
Длина номинальная L, мм
—
500
Все характеристики
34 000 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

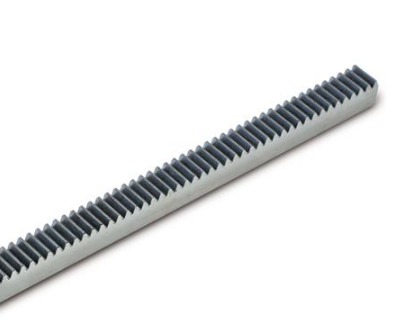

Рейка прямозубая CR39050 с модулем 8 и сечением 80x80 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в тяжёлых приводах станков, автоматике и механизмах линейного перемещения, где важны высокая нагрузочная способность и стабильная работа.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 39050 — типоразмер и длина исполнения, соответствующая рейке L=500 мм;
- 8 — модуль зубьев m=8;
- 80x80 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR39050. В каталожной логике эта позиция относится к рейкам с максимально большим шагом зубьев и наибольшим сечением в серии, рассчитанным на высокие нагрузки и короткоходовые линейные оси.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под зацепление с ведущей шестернёй. Конструкция рассчитана на установку в тяжёлых линейных механизмах и обеспечивает равномерную передачу усилия без рывков. Материал C45 даёт хороший баланс между прочностью, износостойкостью и технологичностью обработки.
Размерный ряд серии CR
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR39050 | CR | 8 | 60 | 20 | 80x80 | сталь C45 | 500 | 1,2 | 25,132 |
| CR39100 | CR | 8 | 60 | 40 | 80x80 | сталь C45 | 1000 | 1,2 | 25,132 |
| CR39200 | CR | 8 | 60 | 80 | 80x80 | сталь C45 | 2000 | 1,2 | 25,132 |
| CR39300 | CR | 8 | 60 | 120 | 80x80 | сталь C45 | 3000 | 1,2 | 25,132 |
Технические параметры и условия эксплуатации
Рейка CR39050 работает в паре с зубчатым колесом модуля 8, обеспечивая точную передачу движения с шагом 25,132 мм. Длина 500 мм удобна для компактных тяжёлых приводов и узлов с ограниченным монтажным пространством. Зубья рассчитаны на равномерное зацепление, а сталь C45 повышает стойкость к износу при длительной эксплуатации. Для стабильной работы важны правильная соосность, корректный монтаж и достаточная смазка пары «рейка–шестерня».
- Модуль: 8.
- Высота делительной окружности hp: 60 мм.
- Количество зубьев Z: 20.
- Сечение he x S: 80x80 мм.
- Материал: сталь C45.
- Длина: 500 мм.
- Зазор между рейками: 1,2 мм.
- Шаг зубьев: 25,132 мм.
Применяемость
Рейка прямозубая CR39050 применяется в тяжёлых приводах перемещения станков ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 8 изделие подходит для узлов с высокими нагрузками, где требуется стабильное позиционирование и плавность хода. Типоразмер 80x80 мм удобен для монтажа в крупных корпусах и рамных конструкциях, а длина 500 мм позволяет использовать рейку как самостоятельный элемент или как часть составной линейной передачи.
- Станки с ЧПУ и тяжёлые линейные оси.
- Узлы подачи и транспортировки крупногабаритных деталей.
- Автоматизированные механизмы с высокой тяговой способностью.
- Компактные приводы в тяжёлом промышленном оборудовании.
- Модернизация механизмов с зубчато‑реечной передачей.
Аналоги
Подбор аналогов для CR39050 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 80x80, M8, L500 | Условный аналог по размеру |
| ISB | Рейка 80x80, M8, L500 | Условный аналог по размеру |
| OEM | Rack 80x80, module 8, 500 mm | По габаритам и модулю |
| Universal | Straight tooth rack M8 80x80 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR39050? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR39050 отличается от CR39100? Главное отличие — длина. У CR39050 она составляет 500 мм, тогда как CR39100 имеет длину 1000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR39050 вместо другой рейки с модулем 8? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 80x80 мм, длину 500 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
Техническая информация (.pdf)
Зубчатые прямозубые рейки серии CR
583,8 кб
Общая информация
Серия
CR
Материал
сталь C 45 E
Производитель
TECHNIX
Технические параметры
Модуль
8
Длина номинальная L, мм
500
Высота делительной окружности hp, мм
72
Зазор между рейками S, мм
1
Количество зубьев Z
20
Шаг зубьев, мм
25,133
Типоразмер he x S, мм
80x80
