Артикул:
SU30-98/5T-B30
Характеристики
Ширина B, мм
—
23,8
Внутренний диаметр подшипника (d)
—
30
Расстояние между центрами отверстий (J), мм
—
98
Все характеристики
2 708 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

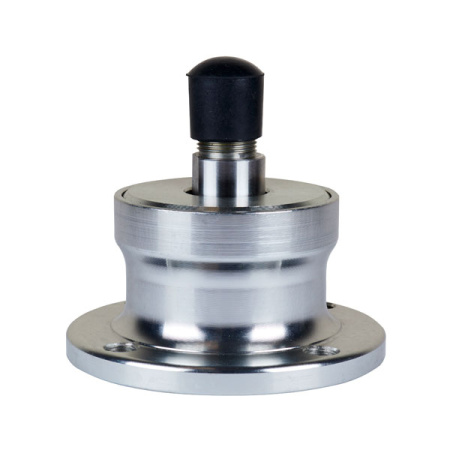

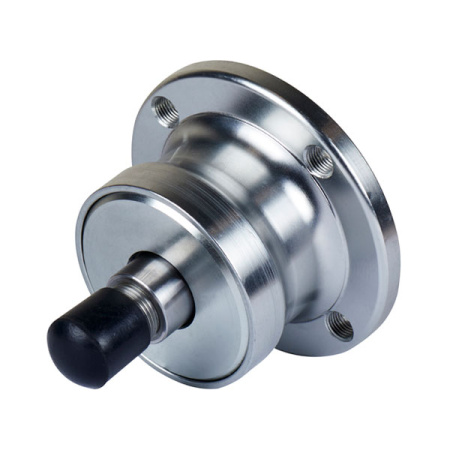

Ступица режущего узла SU30-98/5T-B30 AGRO RIDER имеет внутренний диаметр подшипника 30 мм и ширину B 23,8 мм. Расстояние между центрами крепежных отверстий составляет 98 мм. Ключевой особенностью данного исполнения является крепежная схема с пятью резьбовыми точками, поэтому ступицу следует подбирать не только по посадочному размеру и межосевому расстоянию, но и по конфигурации фланцевого соединения.
Особенности конструкции
Кромка корпуса или фланца имеет ширину B2 10,5 мм. Для фиксации предусмотрено пять отверстий с резьбой M12x1.25 - исполнение 5xM12x1.25. Такая схема распределяет крепление по пяти точкам и отличает SU30-98/5T-B30 от варианта SU30-98/4T-B30 при совпадающем внутреннем диаметре и расстоянии между центрами.
Динамическая грузоподъемность C составляет 29,6, статическая C0 - 21. При подборе ступицы для ремонта режущего узла необходимо учитывать эти параметры вместе с диаметром 30 мм, шириной 23,8 мм и кромкой 10,5 мм. Особое внимание следует уделять числу резьбовых отверстий: исполнение на пять точек нельзя считать прямой заменой четырехточечного варианта только на основании совпадения основных размеров.
Расшифровка наименования
- SU30-98/5T-B30 - полное обозначение конкретного исполнения ступицы;
- 30 - часть артикула, соответствующая внутреннему диаметру подшипника 30 мм;
- 98 - значение в обозначении, соответствующее расстоянию 98 мм между центрами отверстий;
- 5T-B30 - индекс исполнения, отличающий ступицу по конструктивной конфигурации;
- AGRO RIDER - линейка продукции для сельскохозяйственной техники.
Область применения
SU30-98/5T-B30 применяют в режущих узлах сельскохозяйственных машин, рассчитанных на ступицу с посадочным размером 30 мм и пятиточечным креплением. Такая деталь подходит для ремонта, когда необходимо сохранить штатную геометрию фланца и положение рабочего органа без переделки крепежной поверхности. Для прямой замены должны совпадать межосевое расстояние, размер резьбы и число крепежных точек.
Ступицу используют:
- в опорах режущих рабочих органов сельскохозяйственной техники;
- в узлах с внутренним диаметром подшипника 30 мм;
- в механизмах с крепежной базой 98 мм;
- в соединениях с пятью резьбовыми отверстиями M12x1.25;
- при восстановлении узлов с соответствующей шириной и грузоподъемностью.
Габариты
Ширина B, мм
23,8
Технические параметры
Внутренний диаметр подшипника (d)
30
Расстояние между центрами отверстий (J), мм
98
Ширина кромки корпуса/фланца (B2), мм
10,5
Динамическая грузоподъемность (C)
29,6
Статическая грузоподъемность (C0)
21
Размер отверстия на фланце (H/T)
5xM12x1.25
