Артикул:
SU40-100/6T-M20X1.5
Характеристики
Ширина B, мм
—
69
Аналоги
—
AHU34120B-01, H2233060 KUHN
Внутренний диаметр подшипника (d)
—
35
Все характеристики
10 073 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

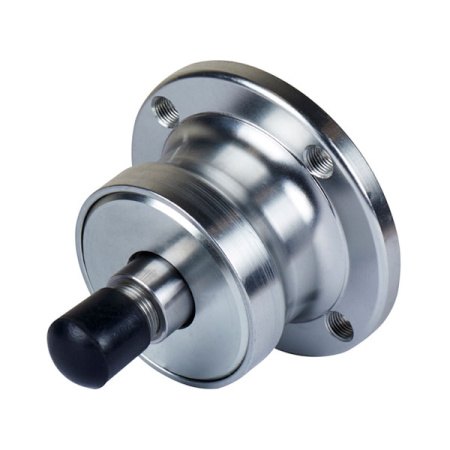

Ступица режущего узла SU40-100/6T-M20X1.5 AGRO RIDER имеет внутренний диаметр подшипника 35 мм и наружный диаметр 117 мм. Общая ширина B составляет 69 мм, ширина корпуса или фланца B1 - 54 мм, масса - 2 кг. Расстояние между центрами крепежных отверстий равно 100 мм. Такие размеры формируют достаточно крупную опору для режущего механизма и требуют точной проверки монтажного пространства при замене.
Особенности конструкции
Ширина кромки корпуса или фланца B2 составляет 10,2 мм. Размер отверстия на фланце H/T выполнен как M10. Сочетание наружного диаметра 117 мм, ширины корпуса 54 мм и межосевого расстояния 100 мм определяет присоединительную геометрию ступицы и позволяет отличить ее от других вариантов серии SU40, имеющих иные размеры и крепежное исполнение.
Динамическая грузоподъемность C составляет 42,9, статическая C0 - 36,3. Для SU40-100/6T-M20X1.5 предусмотрены аналоги AHU34120B-01 и H2233060 KUHN. При подборе по номеру аналога необходимо также сверять внутренний диаметр 35 мм, наружный размер 117 мм, ширину 69 мм и расстояние 100 мм между крепежными центрами, чтобы обеспечить прямую установочную совместимость.
Расшифровка наименования
- SU40-100/6T-M20X1.5 - полное обозначение данного конструктивного исполнения ступицы;
- 100 - часть артикула, соответствующая расстоянию 100 мм между центрами креплений;
- 6T-M20X1.5 - индекс конкретного исполнения ступицы;
- AGRO RIDER - линейка комплектующих для сельскохозяйственной техники.
Область применения
SU40-100/6T-M20X1.5 выбирают для режущих узлов, которым требуется ступица с внутренним диаметром подшипника 35 мм и крепежной базой 100 мм. Габарит 117 мм по наружному диаметру и общая ширина 69 мм важны при установке рядом с другими элементами рабочего механизма. Узел подходит для замены исходной детали при совпадении всех присоединительных параметров и нагрузочных характеристик.
Ступицу применяют:
- в режущих узлах сельскохозяйственных машин;
- в опорах с внутренним диаметром подшипника 35 мм;
- в механизмах с межосевым расстоянием креплений 100 мм;
- для замены деталей AHU34120B-01 и H2233060 KUHN;
- при ремонте узлов, рассчитанных на наружный диаметр 117 мм и корпус шириной 54 мм.
Общая информация
Вес, кг
2
Габариты
Ширина B, мм
69
Технические параметры
Аналоги
AHU34120B-01, H2233060 KUHN
Внутренний диаметр подшипника (d)
35
Ширина корпуса/фланца (B1), мм
54
Расстояние между центрами отверстий (J), мм
100
Ширина кромки корпуса/фланца (B2), мм
10,2
Динамическая грузоподъемность (C)
42,9
Статическая грузоподъемность (C0)
36,3
Наружный диаметр подшипника (D), мм
117
Размер отверстия на фланце (H/T)
M10
