Подшипниковый узел – это опорная конструкция для вала, обеспечивающая возможность его вращения. Использование типового изделия позволяет производить быстрый монтаж, ремонт или замену корпусного подшипникового блока.
Конструкция и материалы
В каталоге нашего интернет-магазина Technix представлены модели UCP и UCF с различным типом крепления к промышленному оборудованию. Подшипниковый узел любого вида состоит из корпуса и встроенного шарикового или роликового устройства, снабженного уплотнением для защиты от влаги и загрязнений. Корпусные подшипники оснащены удлиненным внутренним кольцом, надежно удерживающим вал при вибрациях.
Смазка элементов вращения производится с помощью пресс-масленки. Корпус изготавливается из стали, чугуна, алюминия или термостойкого композитного пластика. Подшипниковый узел в сборе фиксируется с помощью болтов, вставляемых в специальные отверстия, имеющиеся на крепежных лапках или фланцах.
Разновидности изделий
Подобные опорные приспособления выпускаются в различных модификациях:- Стационарные снабжены литыми или разъемными основаниями, которые закрепляются на горизонтальной поверхности.
- Фланцевые (опорные) конструкции монтируются вертикально. Подшипниковый узел в сборе крепится в нескольких точках (при наличии квадратного фланца – в 4, круглого – в 3 или 6, ромбовидного – в 2).
- Подвесные изделия устанавливаются вертикально, но крепежная деталь находится сверху.
- Натяжные подходят для механизмов, испытывающих переменные нагрузки. Корпусной подшипниковый узел фиксируется одним болтом, снабжается приспособлением для регулировки положения вала относительно места крепления конструкции.
Выбор и приобретение
Использование готовых опор вращения позволяет обеспечить стабильную работу механизмов, продлить срок их эксплуатации. При выборе необходимо учитывать назначение и место их установки.
Требуется обращать внимание на тип и расположение крепежных элементов, возможность жесткой фиксации или регулировки натяжки. Большое значение имеют габариты и вес продукции, диаметр внутреннего и внешнего кольца.
При покупке подшипниковых опор, важно знать, какую статическую и динамическую нагрузку они выдерживают. Изделия, имеющиеся в ассортименте нашего магазина, можно приобрести по выгодным оптовым ценам от производителя, с гарантией качества. Обеспечивается доставка приобретенных товаров в регионы России.

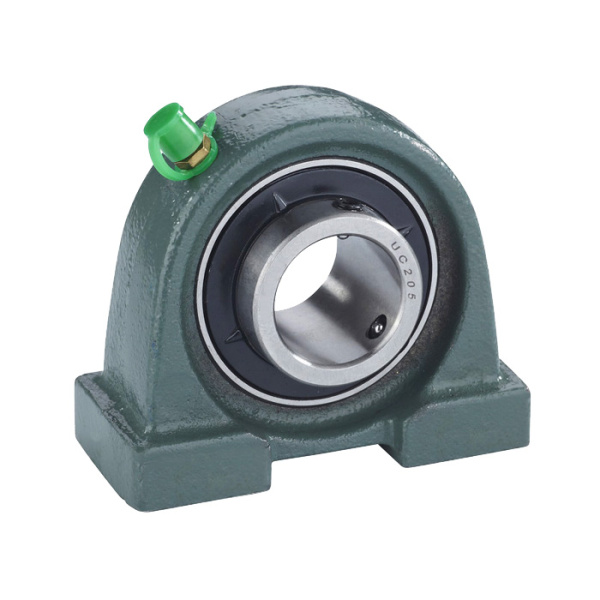

Подшипниковые узлы Technix серии UPA (UCPA) — компактная опора для ограниченного монтажного пространства
Серия UCPA от Technix — это корпусные подшипниковые узлы с опорой на лапах, отличающиеся пониженной монтажной высотой относительно стандартной серии UCP. Они разработаны для применения в условиях, где критично ограниченное вертикальное пространство, но требуется надёжная и стабильная поддержка вращающегося вала.
Узлы серии UCPA сочетают в себе прочный чугунный корпус, самоцентрирующийся подшипник и простую схему крепления. Это делает их особенно востребованными в конвейерных системах, низкопрофильных установках, погрузочной и фасовочной технике.
Конструкция и особенности
Как и все UC-серии, узел UCPA состоит из:
- Корпуса на двух лапах — укороченного по высоте, из чугуна GG20 (или HT200), с двумя отверстиями под болты. Компактная геометрия уменьшает монтажную высоту по центру вала (H), что позволяет размещать узел в низких отсеках машин.
-
Шарикового подшипника серии UC — со сферической наружной поверхностью и винтовой фиксацией вала. Подшипник самоустанавливающийся, способен компенсировать небольшие перекосы.
- Уплотнений — двухсторонние, предотвращают попадание загрязнений;
- Маслёнки — для обслуживания подшипника без демонтажа.
Преимущества серии UCPA:
- Минимальная высота установки (по сравнению с UCP);
- Простота обслуживания и замены подшипника;
- Возможность монтажа на горизонтальные и наклонные поверхности.

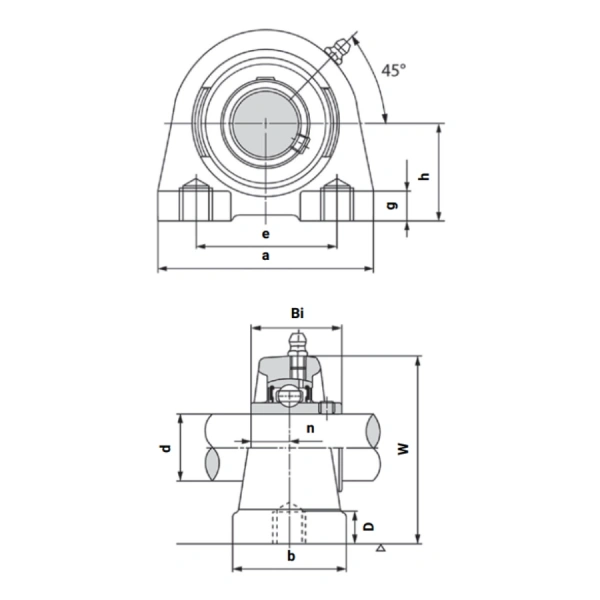

Размеры и совместимость
Technix поставляет узлы UCPA201 – UCPA212, в диапазоне:
- Диаметры вала: от 12 до 60 мм
- Центр вала от опорной поверхности: ниже, чем у серии UCP (примерно на 10–20%)
- Материал корпуса: чугун
- Подшипник: хромистая подшипниковая сталь GCr15
- Фиксация вала: два стопорных винта на внутреннем кольце
- Стандарты: ISO / ГОСТ
Примеры:
- UCPA204 — вал Ø20 мм
- UCPA210 — вал Ø50 мм
Совместимы с промышленными валами, аналогами от FYH, ASAHI, SNR, NTN, INA и другими.
Где применяются узлы UCPA
Опоры UCPA применяются в ситуациях, где:
- ограничена высота установки узла (например, под платформой, лентой, модулем);
- необходима простая горизонтальная опора для вращающегося вала;
- важна возможность регулярного обслуживания и замены подшипника;
- требуются компактные компоненты при сохранении полной несущей способности.
Типовые области применения:
- Пищевое и фасовочное оборудование;
- Плоские конвейеры и роликовые системы;
- Подъёмники, накопительные столы, ленточные линии;
- Низкопрофильные модули подачи и транспортировки;
- Автоматизация с минимальными монтажными зазорами.
Почему выбирают Technix
Technix предлагает узлы UCPA, полностью совместимые с промышленными валами и рассчитанные на реальные условия эксплуатации. Мы:
- Держим в наличии типоразмеры UCPA204 – UCPA212;
- Обеспечиваем совместимость с ISO и ГОСТ валами;
- Подбираем компоненты под заданные ограничения по высоте или нагрузке;
- Поставляем в сборе или отдельно: корпус + подшипник;
- Консультируем по замене аналогов, проектированию и смазке.
Technix — это промышленная логика, а не просто поставка.
