Шарико-винтовые передачи (ШВП) — это высокоточные механизмы, преобразующие вращательное движение в линейное с минимальными потерями на трение. Они широко применяются в станках с ЧПУ, робототехнике, медицинском оборудовании и других системах, где критична точность и долговечность. В этой статье мы разберем основные этапы расчета ШВП и поделимся советами по выбору оптимальной конструкции.
Об опорах ШВП
Опора ШВП — это подшипниковый узел в корпусе, который поддерживает ходовой винт шарико‑винтовой передачи, фиксирует его в станине и обеспечивает плавное вращение без лишнего люфта и вибраций. За счёт правильно подобранных опор сохраняется геометрия оси, выдерживается соосность винта с направляющими и реализуется точное линейное перемещение гайки ШВП даже при высоких нагрузках и скоростях перемещения. В каталоге TECHNIX представлены опоры серий FK/BK (фиксирующие стационарные) и BF (плавающие фланцевые), подобранные под типоразмеры и точностной класс винтов C7.
Опорные узлы для ШВП TECHNIX применяются в тех случаях, когда требуется точное позиционирование, стабильная работа шарико‑винтовой пары и повышенный ресурс узла линейного перемещения. Опора воспринимает радиальные и осевые нагрузки, разгружает посадочные места в станине и помогает реализовать расчётную схему опирания винта. При выборе опоры учитывают тип крепления, внутренний диаметр d1 под шлифованный конец винта, компоновку узла и требуемый предварительный натяг.
Назначение
По сути опора винта ШВП — это корпус с высокоточным подшипниковым блоком, который задаёт опорную точку вращения винта и формирует базу крепления к станине или модулю. Она обеспечивает жёсткую фиксацию в радиальном направлении и позволяет создать осевой натяг для устранения люфта, сохраняя при этом лёгкое вращение под нагрузкой. Использование серийных опор вместо самостоятельных корпусов упрощает проектирование узла, повышает предсказуемость расчётов и ускоряет монтаж линейной оси.
- Поддержка и центрирование ходового винта ШВП относительно направляющих и корпуса станка.
- Восприятие осевых и радиальных нагрузок, возникающих при работе привода линейного перемещения.
- Создание и удержание осевого предварительного натяга, снижение люфтов и вибраций в системе ШВП.
- Обеспечение долговременной устойчивости к износу и сохранение точности позиционирования на протяжении ресурса узла.
- Упрощение обслуживания, быстрая замена винта ШВП или всего опорного блока без сложной мехобработки.
Конструкция

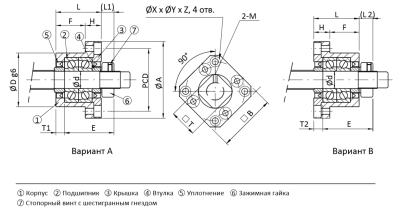

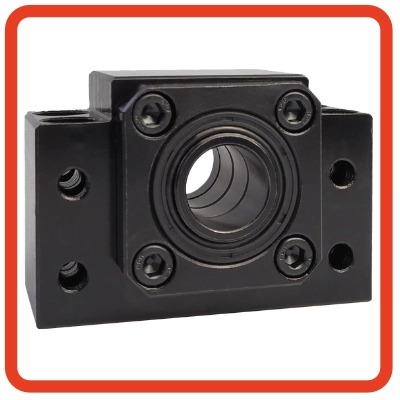

Опоры ШВП TECHNIX представляют собой корпуса с установленными внутри подшипниками, рассчитанными на работу в узлах линейного перемещения. Для фиксирующих опор серий FK и BK используются подшипниковые пары с предварительным натягом, тогда как в плавающих опорах серии BF применяются подшипники без осевого зажима. На корпусах предусмотрены монтажные отверстия под крепёж, а на концах винта — стандартные посадочные участки под соответствующую геометрию опоры.

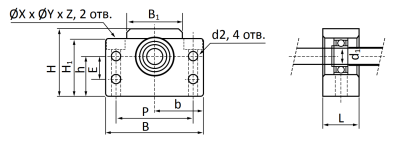

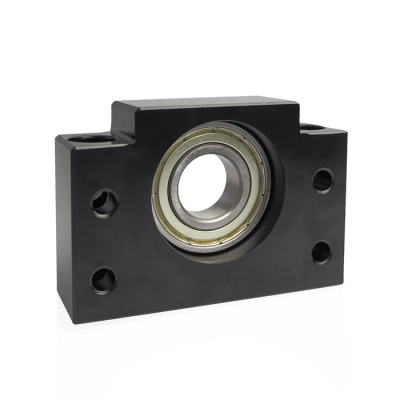

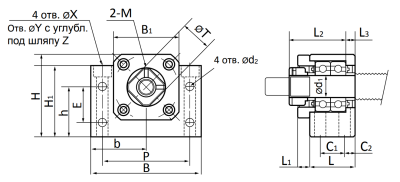

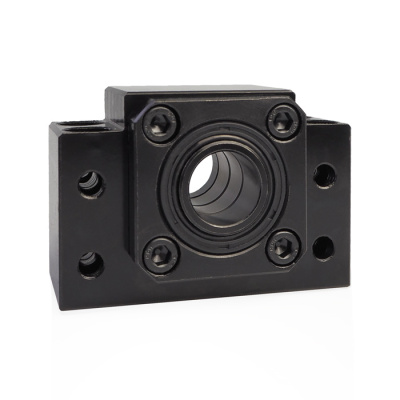

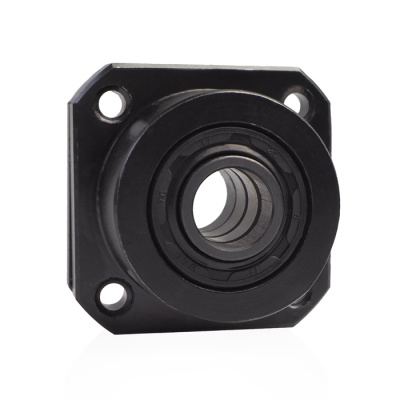

- Фиксирующие опоры FK/BK — жёстко фиксируют винт по оси, воспринимают двусторонние осевые нагрузки и задают базу для натяга.

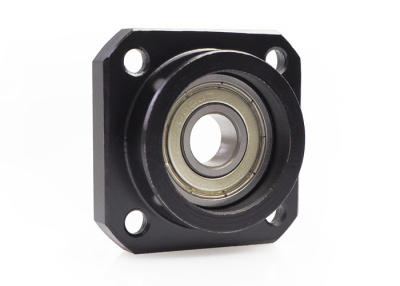

- Плавающие опоры BF — поддерживают свободный конец винта и допускают осевое смещение для компенсации теплового расширения.

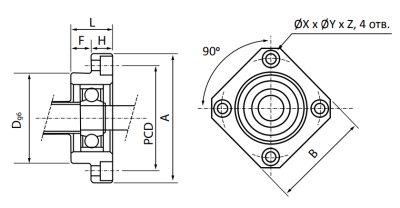

- Корпуса с фланцевым или стационарным креплением к станине, с обработанными базовыми поверхностями.
- Внутренний диаметр d1 соответствует шлифованному концу винта: 10, 12, 15, 20, 25 мм и другие размеры.
- Комплектность может включать корпус, подшипники, стопорные гайки и элементы фиксации, готовые к установке на вал ШВП.
Преимущества
В сравнении с универсальными подшипниковыми узлами или самодельными корпусами, специализированные опоры ШВП обеспечивают более высокую жёсткость, точность и предсказуемость поведения привода в динамике. Они разрабатываются с учётом типовых схем опирания, допусков по концам винтов и требований к ресурсу в станках и автоматизированных линиях.
- Снижение люфтов и повышение повторяемости позиционирования за счёт правильно подобранного натяга и геометрии.
- Устойчивость к комбинированным нагрузкам и вибрациям при работе узла ШВП на высоких скоростях перемещения.
- Совместимость с типоразмерами винтов и стандартной геометрией концов, отсутствие необходимости в доработке деталей.
- Сокращение времени проектирования и сборки за счёт использования готовых корпусов и расчётных схем опирания винтов.
- Надёжность и длительный ресурс при эксплуатации в станках с ЧПУ, автоматизированных линиях и измерительной технике.
Применение
Опоры для винтов ШВП используются во всех типах приводов линейного перемещения, где требуется преобразование вращения двигателя в точное поступательное движение стола, портала или каретки. Они применяются как в компактных настольных установках, так и в тяжёлых промышленных системах, где на первый план выходят точность, жёсткость и надёжность в длительной эксплуатации.
- Станки с ЧПУ по металлу и дереву, фрезерные, токарные и гравировальные линии.
- Линейные модули, портальные системы и оси позиционирования в автоматизации.
- Измерительные и лабораторные стенды, координатно‑измерительные машины, инспекционные комплексы.
- Упаковочные, сборочные и тестовые линии, роботизированные участки и манипуляторы.
- 3D‑оборудование, прототипирование, компактные оси перемещения в электронике и приборостроении.
Для стабильной работы привода важно подбирать опоры совместно с гайками ШВП, а также учитывать параметры винта ШВП и схему опирания — фиксированный и плавающий конец винта.
Диапазон
В интернет‑магазине TECHNIX доступны опоры ШВП с внутренними диаметрами d1 от 10 до 25 мм и более, что позволяет подобрать подшипниковые узлы под популярные типоразмеры винтов для станков с ЧПУ и линейных модулей. В ассортимент входят фиксирующие опоры FK/BK со стационарным креплением, а также плавающие опоры BF для поддержки свободного конца винта.
При необходимости можно подобрать опоры под другие типоразмеры и серии винтов ШВП, а также сориентироваться по совместимым комплектующим для узлов линейного перемещения.
Как заказать и купить опоры ШВП
В компании TECHNIX вы можете заказать и купить опоры ШВП с поставкой по Санкт‑Петербургу и всей России — как отдельные подшипниковые узлы, так и в составе комплекса с винтом, гайкой и муфтой. Для корректного подбора рекомендуется указать менеджеру тип и размер винта, предполагаемую длину, схему опирания, требования по точности и рабочей нагрузке.
- Подбор опор под геометрию конца винта ШВП и используемый тип гайки.
- Рекомендации по комплектации узла: винты ШВП, гайки, опоры, муфты и линейные направляющие.
- Консультации по выбору схемы опор и расчёту ресурса шарико‑винтовой передачи с учётом условий эксплуатации.
- Организация поставки, гарантийные обязательства и техническая поддержка при монтаже и настройке узлов линейного перемещения.
Для комплексного решения задачи рекомендуем перейти в разделы шарико‑винтовые передачи TECHNIX, гайки ШВП и ознакомиться с материалами в базе знаний TECHNIX по выбору, расчёту и монтажу ШВП для станков с ЧПУ и систем линейного перемещения.
