Линейные подшипники обеспечивают ровное и плавное перемещение деталей по прямой, что важно для станков, 3D-принтеров, манипуляторов и автоматических линий. От правильного выбора детали зависит срок службы оборудования и качество работы узлов при серийном производстве.
В этом материале разберем, как устроены линейные подшипники, чем отличаются между собой и что учитывать при выборе модели под задачи производства.
Назначение
Корпусные линейные подшипники используются для организации прямолинейного перемещения рабочих узлов вдоль вала с минимальным трением. Они подходят для механизмов, где требуется точный ход каретки, равномерное движение под нагрузкой и стабильная работа при интенсивной эксплуатации.
- Для перемещения подвижных узлов по прямой траектории.
- Для повышения точности позиционирования в оборудовании и станках.
- Для упрощения монтажа линейной системы за счет готового корпуса с местами крепления.
- Для снижения вибраций, перекосов и износа при циклической работе.
Конструкция
Линейный подшипник в сборе с корпусом состоит из шарикового линейного подшипника и монтажного корпуса, который обеспечивает удобное крепление на станину, плиту или раму оборудования. По данным каталога TECHNIX, в ассортимент входят закрытые модели для стандартного круглого вала и открытые исполнения для монтажа на направляющие с опорой.
Такая конструкция позволяет получить готовый к установке узел, в котором уже предусмотрена посадка под подшипник и точки фиксации, а циркуляция шариков внутри обеспечивает плавное движение по направляющей.
| Элемент | Что дает в работе |
|---|---|
| Корпус | Упрощает монтаж на основание и повышает надежность крепления узла. |
| Линейный подшипник | Обеспечивает плавное перемещение по валу с низким трением. |
| Шариковая система качения | Поддерживает точный ход и стабильную работу при повторяющихся циклах. |
| Открытое или закрытое исполнение | Позволяет подобрать решение под стандартный вал или вал с опорой. |
Преимущества
В сравнении с бескорпусными решениями линейные подшипники в сборе с корпусом удобнее в установке и обеспечивают более надежную фиксацию, поскольку корпус задает стабильное посадочное место и облегчает интеграцию в оборудование.
- Готовый узел для быстрого монтажа без сложной доработки посадочных мест.
- Высокая точность и плавность линейного перемещения.
- Надежная установка на основание за счет корпуса с крепежными точками.
- Подходят для оборудования с произвольной длиной направляющих.
- Эффективны для интенсивной эксплуатации и частых циклов перемещения.
- Широкий выбор по серии, конструкции и типоразмеру.
Применение
Корпусные линейные подшипники TECHNIX применяются в станкостроении, пищевой промышленности, приборостроении, робототехнике, деревообрабатывающей отрасли, а также в системах, где требуется стабильное линейное перемещение с высокой точностью.
- Станки с ЧПУ, фрезерные, лазерные и плазменные комплексы.
- 3D-принтеры и оборудование для точного позиционирования.
- Конвейерные и автоматические производственные линии.
- Робототехнические и приборостроительные системы.
- Дерево- и металлообрабатывающее оборудование.
Диапазон

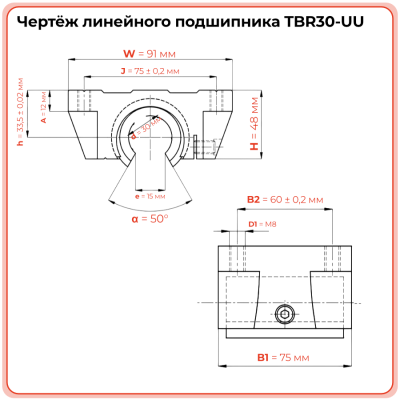

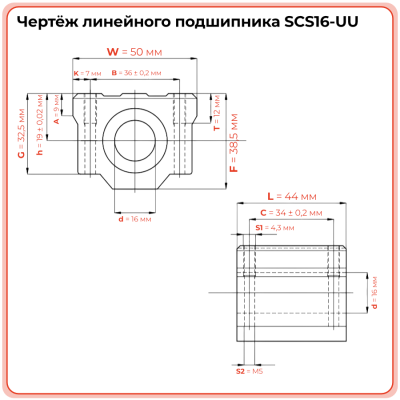

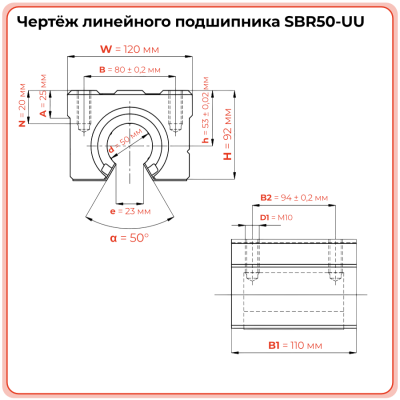

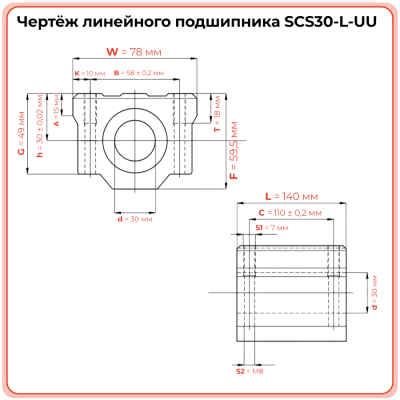

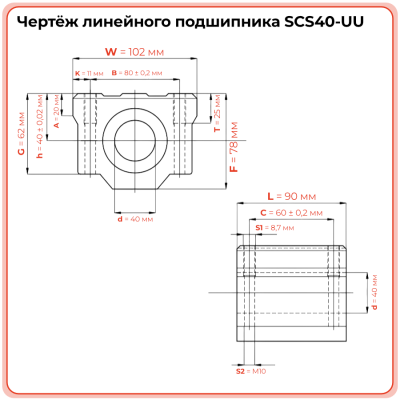

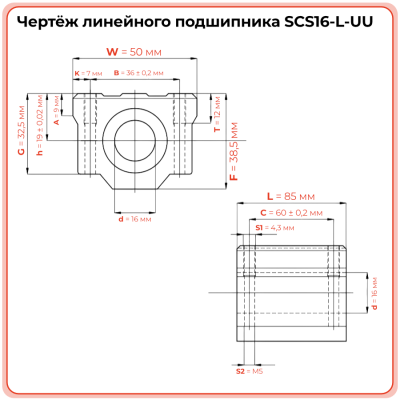

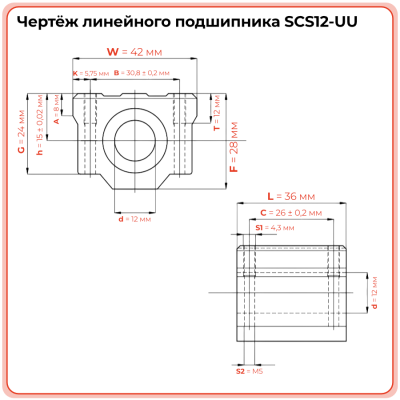

В текущем каталоге TECHNIX представлены линейные подшипники в сборе с корпусом серий SCS, SBR и TBR. В наличии есть как закрытые бесфланцевые модели, так и открытые исполнения, включая типоразмеры от 10 до 50 мм, например SCS10-UU, SCS20-UU, SCS30-UU, SBR20-UU, SBR40-UU, TBR20-UU и TBR30-UU.
| Параметр | Доступные варианты |
|---|---|
| Серии | SCS, SBR, TBR. |
| Исполнение | Закрытые и открытые модели |
| Тип корпуса | Бесфланцевый и фланцевый в зависимости от серии |
| Диаметры | От 10 до 50 мм по моделям, представленным в каталоге |
| Наличие | Товары размещены как складские позиции с остатками по карточкам раздела |
Как заказать и купить линейные подшипники
Чтобы купить линейные подшипники в сборе с корпусом, подберите серию и типоразмер по диаметру вала, типу направляющей, расчетной нагрузке и условиям монтажа. Для стандартных круглых валов подходят закрытые исполнения, а для систем с опорой — открытые модели
- Выберите подходящую серию: SCS, SBR или TBR
- Определите нужный диаметр вала и тип конструкции — открытый или закрытый
- Сверьте исполнение корпуса и условия установки в вашем оборудовании
- Оформите заказ через каталог TECHNIX или отправьте заявку менеджерам компании
Если требуется подбор под станок, линию или проект с нестандартной компоновкой, рационально заранее уточнить рабочие нагрузки, длину хода, скорость перемещения и формат направляющих. Это позволит выбрать корпусный линейный подшипник, который обеспечит надежную работу узла без лишних затрат на переделку конструкции
