Шарико-винтовые передачи (ШВП) — это высокоточные механизмы, преобразующие вращательное движение в линейное с минимальными потерями на трение. Они широко применяются в станках с ЧПУ, робототехнике, медицинском оборудовании и других системах, где критична точность и долговечность. В этой статье мы разберем основные этапы расчета ШВП и поделимся советами по выбору оптимальной конструкции.
О гайках ШВП

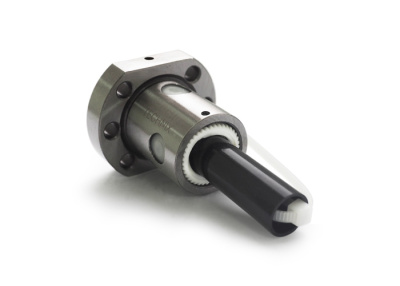

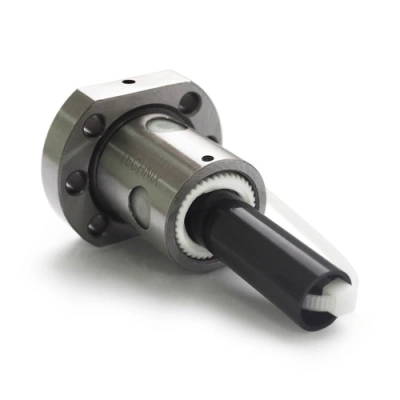

Гайка ШВП — это ключевой элемент шарико-винтовой передачи, который работает в паре с винтом и обеспечивает точное преобразование вращательного движения в линейное. Внутри корпуса циркулируют шарики, поэтому узел отличается низким трением, высокой плавностью хода и стабильным позиционированием. В каталоге TECHNIX представлены стандартные одинарные и двойные гайки ШВП серий SFU и DFU. Так же доступны под заках иные фланцевые, цилиндрические, преднатянутые и прецизионные исполнения.
Гайки шарико-винтовой передачи применяются в станках с ЧПУ, автоматизированных линиях, робототехнике, упаковочном, медицинском и измерительном оборудовании, где важны точность перемещения, минимальный осевой люфт, ресурс и повторяемость хода.
- Рециркуляция шариков может быть внутренней или внешней, в зависимости от серии и габаритов.
- Серия SFU — одинарные стандартные гайки для большинства типов промышленного оборудования.

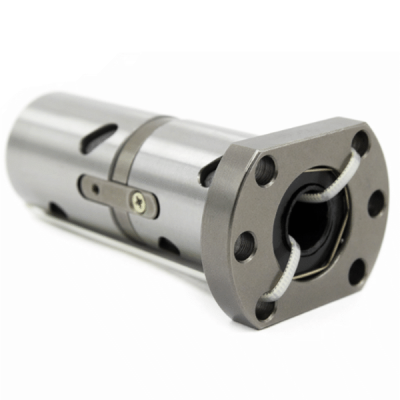

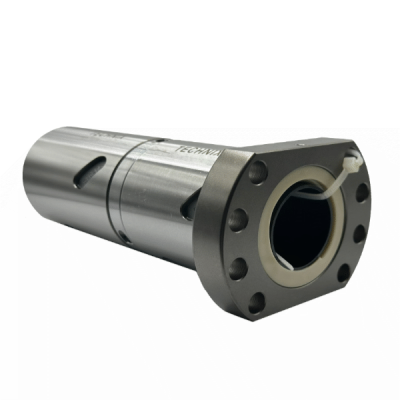

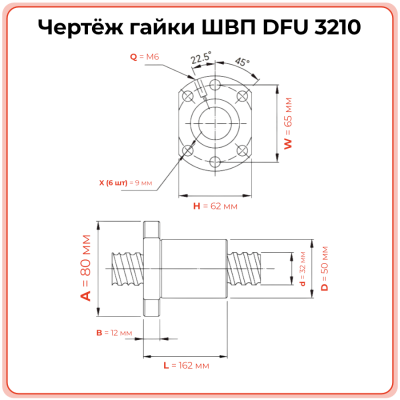

- Серия DFU — двойные гайки для уменьшения люфта и повышения жёсткости шарико-винтовой передачи.
- Для защиты от пыли и мелких частиц применяются торцевые уплотнители (крышки, кольца), а для надёжного крепления — фланцы или монтаж через отверстия.
- Многие гайки оснащаются смазочными каналами; для производственных станков обычно выбирают класс точности C7 из высокопрочной стали по ISO 3408.
Назначение
Назначение гайки ШВП — обеспечить точное преобразование вращения приводного вала или винта в линейное перемещение каретки, стола или исполнительного органа. За счёт качения шариков вместо скольжения такая винтовая пара выдерживает значительные осевые нагрузки, работает с высоким КПД и даёт предсказуемое позиционирование даже при длительной эксплуатации.
- Передача усилия от сервопривода или шагового двигателя к подвижной оси.
- Обеспечение точной подачи при металлообработке, резке, фрезеровании и сверлении.
- Снижение осевого люфта и повышение жёсткости системы линейного перемещения.
- Повышение ресурса и стабильности работы станков с ЧПУ и автоматизированных линий.
Конструкция
Конструктивно гайка шарико-винтовой передачи представляет собой корпус с внутренними винтовыми дорожками, по которым качаются шарики, взаимодействуя с профилем винта. Система рециркуляции возвращает шарики в рабочую зону, что обеспечивает непрерывность контакта и равномерное распределение нагрузки по длине гайки.
- Корпус гайки — цилиндрический или фланцевый, под различный вариант крепления.
- Внутренние винтовые дорожки с профилем под шарики и шагом, согласованным с винтом.
- Комплект шариков, распределяющих нагрузки и обеспечивающих контакт качения.
- Каналы рециркуляции шариков (внутренние или наружные), возвращающие их в начало траектории.
- Исполнения с преднатягом или в двойной схеме DFU для минимального люфта и повышенной жёсткости.
Преимущества
- Высокий КПД и плавный ход за счёт контакта качения.
- Точное линейное перемещение и хорошая повторяемость позиционирования.
- Снижение износа, нагрева и потребления энергии привода.
- Возможность выбора класса точности, шага, диаметра и исполнения под задачу.
- Поддержка преднатяга для более высокой жёсткости узла ШВП для ЧПУ.
Где применяются
Гайки ШВП используют в оборудовании, где критичны точность подачи и ресурс: в металлообрабатывающих станках, деревообработке, координатных системах, роботизированных комплексах, 3D‑оборудовании, автоматике и промышленных приводах. Для стабильной работы важно правильно подобрать не только гайку, но и ШВП в сборе, а также совместимый винт ШВП.
Диапазон и серии

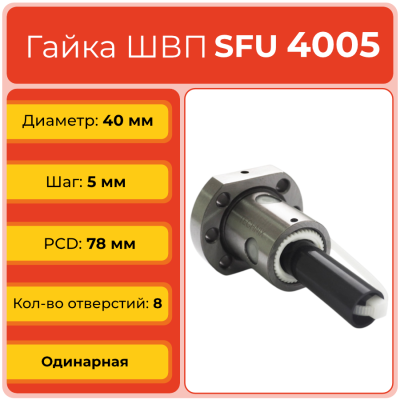

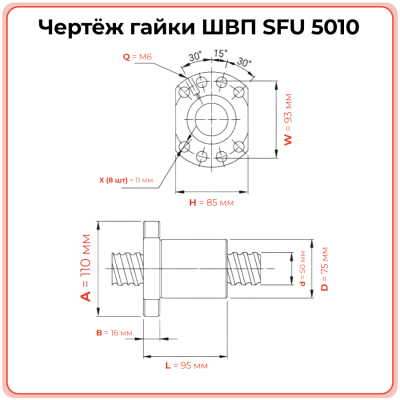

В ассортименте TECHNIX уже представлены востребованные гайки ШВП C7 серий SFU и DFU в типоразмерах 1204, 1605, 1610, 2005, 2010, 2505, 2510, 3205, 3210, 4005, 4010, 5010 и 6310. Для расширения семантики на странице можно кратко упоминать также миниатюрные, прецизионные, преднатянутые, фланцевые и специальные серии для высокоскоростных и высоконагруженных осей.
Как заказать и купить гайки ШВП TECHNIX
В TECHNIX можно заказать и купить гайки ШВП с поставкой по РФ — как отдельно, так и в составе винтовой пары. Для быстрого подбора направьте артикул, чертёж, параметры винта, требуемый шаг, класс точности, тип монтажа и условия работы узла.
- Подбор стандартных и двойных гаек ШВП под существующий винт.
- Помощь в выборе комплектующих для ЧПУ и линейных перемещений.
- Отгрузка по России, консультации по совместимости и применению.
Для комплексного подбора рекомендуем перейти в раздел ШВП, посмотреть винты ШВП, воспользоваться базой знаний и материалами по расчёту, монтажу и регулировке. Если нужна помощь в выборе, оформите заявку на сайте — специалисты TECHNIX подберут гайку ШВП под вашу задачу и организуют поставку по России.
