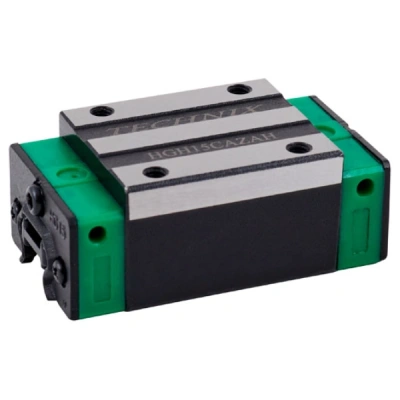

Есть в наличии: 584

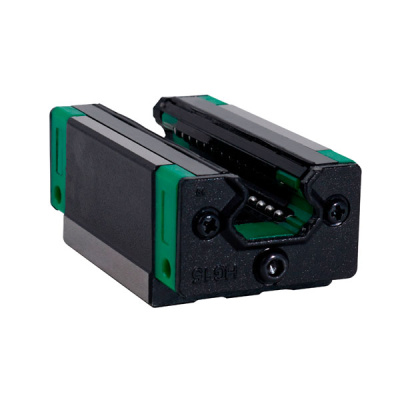

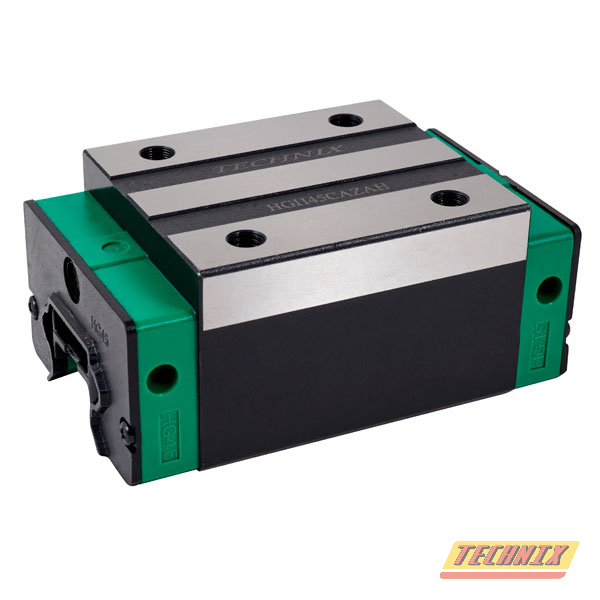

Арт.: HGH15CAZAHTECHNIX
1 425 руб.
/шт 1 583 руб.

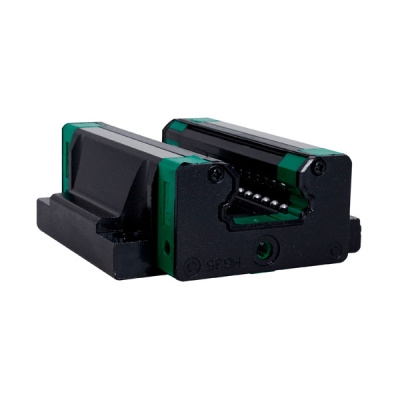

Есть в наличии: 233

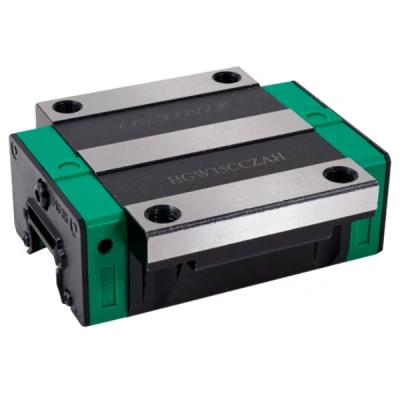

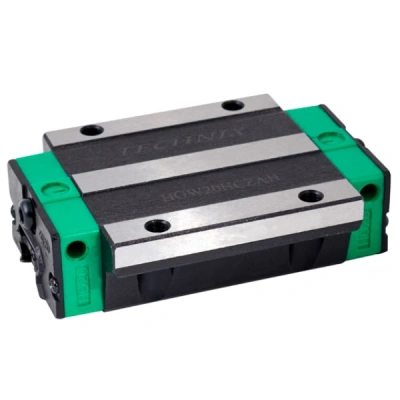

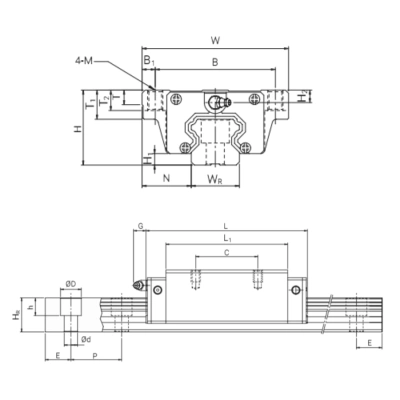

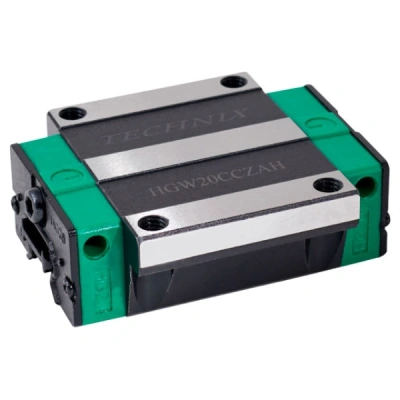

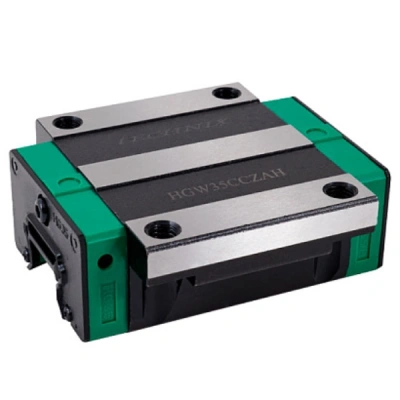

Арт.: HGW35CCZAHTECHNIX
4 042 руб.
/шт 4 491 руб.
от 1 до 7 шт
4 042 руб./шт
4 491 руб.
от 8 до 15 шт
3 841 руб./шт
4 267 руб.
от 16 до 20 шт
3 760 руб./шт
4 177 руб.
от 21 шт
3 638 руб./шт
4 042 руб.
Есть в наличии: 122
Арт.: HGH15CAZ0HTECHNIX
1 048 руб.
/шт 1 164 руб.
от 1 до 7 шт
1 048 руб./шт
1 164 руб.
от 8 до 15 шт
996 руб./шт
1 106 руб.
от 16 до 20 шт
975 руб./шт
1 083 руб.
от 21 шт
944 руб./шт
1 048 руб.
Есть в наличии: 97
Арт.: HGW15CCZAHTECHNIX
1 603 руб.
/шт 1 781 руб.
Есть в наличии: 83
Арт.: EGH15CAZAHTECHNIX
1 425 руб.
/шт 1 583 руб.
Есть в наличии: 76
Арт.: EGW15CCZAHTECHNIX
2 353 руб.
/шт 2 614 руб.
от 1 до 7 шт
2 353 руб./шт
2 614 руб.
от 8 до 15 шт
2 236 руб./шт
2 484 руб.
от 16 до 20 шт
2 189 руб./шт
2 432 руб.
от 21 шт
2 118 руб./шт
2 353 руб.
Есть в наличии: 76
Арт.: EGH20CAZAHTECHNIX
1 692 руб.
/шт 1 879 руб.
Есть в наличии: 75

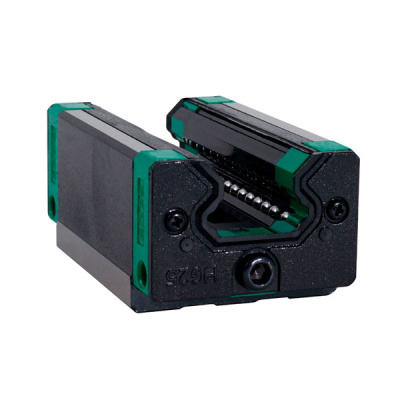

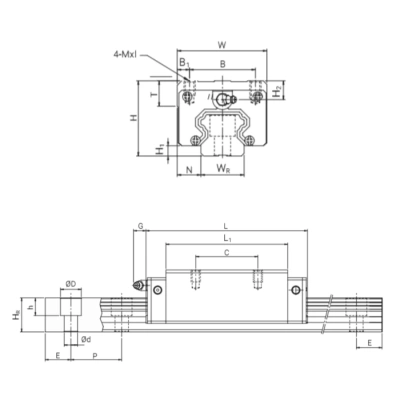

Арт.: HGH25CAZAHTECHNIX
2 818 руб.
/шт 3 131 руб.
Есть в наличии: 68
Арт.: EGH25CAZAHTECHNIX
2 551 руб.
/шт 2 834 руб.
Есть в наличии: 65
Арт.: HGH25HAZAHTECHNIX
3 407 руб.
/шт 3 785 руб.
Есть в наличии: 62
Арт.: EGH30CAZAHTECHNIX
4 934 руб.
/шт 5 482 руб.
от 1 до 7 шт
4 934 руб./шт
5 482 руб.
от 8 до 15 шт
4 688 руб./шт
5 208 руб.
от 16 до 20 шт
4 590 руб./шт
5 099 руб.
от 21 шт
4 441 руб./шт
4 934 руб.
Есть в наличии: 60
Арт.: HGW30CCZZKITTECHNIX
2 857 руб.
/шт
Есть в наличии: 59
Арт.: EGW20CCZAHTECHNIX
2 583 руб.
/шт 2 869 руб.
от 1 до 7 шт
2 583 руб./шт
2 869 руб.
от 8 до 15 шт
2 454 руб./шт
2 726 руб.
от 16 до 20 шт
2 403 руб./шт
2 669 руб.
от 21 шт
2 325 руб./шт
2 583 руб.
Есть в наличии: 58
Арт.: EGW25CCZAHTECHNIX
3 844 руб.
/шт 4 271 руб.
от 1 до 7 шт
3 844 руб./шт
4 271 руб.
от 8 до 15 шт
3 653 руб./шт
4 058 руб.
от 16 до 20 шт
3 576 руб./шт
3 973 руб.
от 21 шт
3 460 руб./шт
3 844 руб.
Есть в наличии: 53
Арт.: HG30E2TECHNIX
1 965 руб.
/шт
Есть в наличии: 50
Арт.: HG35E2TECHNIX
1 834 руб.
/шт
Есть в наличии: 50

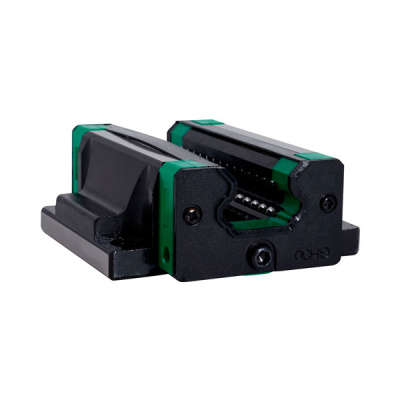

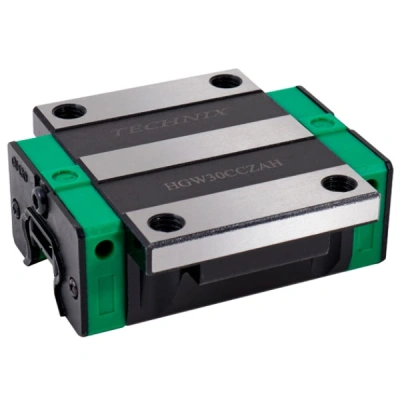

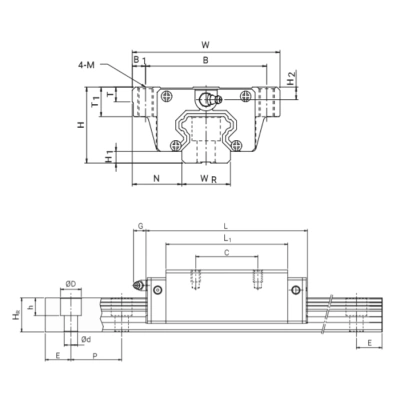

Арт.: HGW30CCZAHTECHNIX
3 499 руб.
/шт 3 887 руб.
Есть в наличии: 47
Арт.: HG15E2TECHNIX
1 834 руб.
/шт
Есть в наличии: 46
Арт.: HG45E2TECHNIX
2 934 руб.
/шт

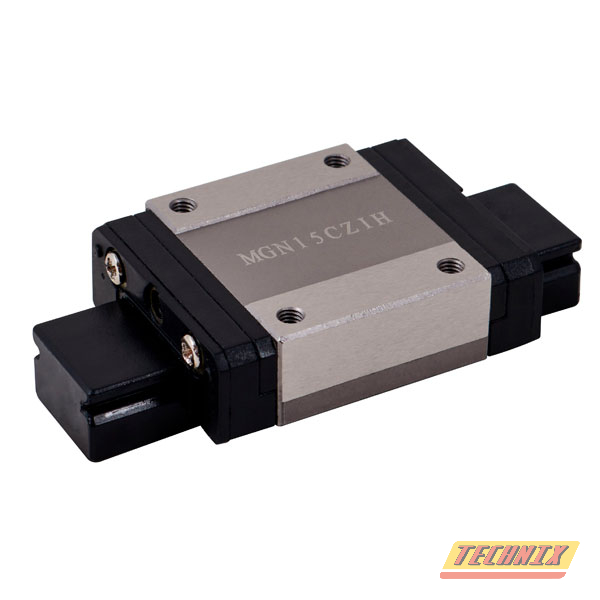

Есть в наличии: 46
Арт.: MGN15CHTECHNIX
2 001 руб.
/шт 2 223 руб.
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Про каретки линейного перемещения
Каретки линейного перемещения TECHNIX предназначены для перемещения рабочих платформ, инструментов и других подвижных узлов по линейным направляющим. Каретка является подвижной частью направляющей системы и обеспечивает контролируемое перемещение оборудования по заданной траектории.
В зависимости от конструкции каретка может перемещаться по профильной рельсовой направляющей, цилиндрическому валу или другой линейной системе. В каталоге представлены модели для различных нагрузок, размеров, скоростей и требований к точности позиционирования.
Линейные каретки применяют в станках с ЧПУ, автоматизированных линиях, роботизированных комплексах, координатных столах, упаковочном оборудовании, 3D-принтерах, измерительных установках и механизмах подачи. При выборе учитывают тип направляющей, допустимую нагрузку, длину хода, скорость, ускорение и условия эксплуатации.
Важно при выборе
Совпадения только по внешнему виду или названию недостаточно. Для совместимости необходимо проверить тип направляющей, монтажные размеры, длину каретки, грузоподъёмность, предварительный натяг и рабочие условия.
Назначение
Каретка линейного перемещения используется как подвижный узел направляющей системы. Она принимает нагрузку от установленного оборудования и обеспечивает его движение по прямой с заданной плавностью, жёсткостью и повторяемостью.
- Для перемещения рабочих платформ и инструментальных головок.
- Для построения координатных столов и линейных модулей.
- Для подачи заготовок, деталей или инструмента.
- Для точного позиционирования узлов оборудования.
- Для восприятия радиальных, осевых и комбинированных нагрузок.
- Для ремонта, модернизации и комплектации промышленного оборудования.
Важно при проектировании
Рабочая характеристика каретки зависит не только от самой модели, но и от правильности установки направляющих. При расчёте учитывают нагрузку, момент опрокидывания, длину рельса, расстояние между каретками, скорость и ускорение движения.
Конструкция

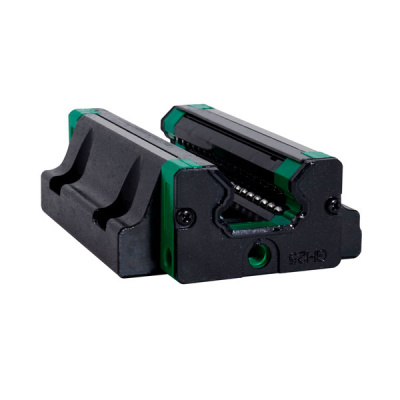

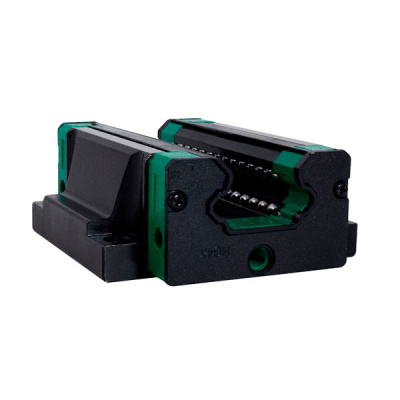

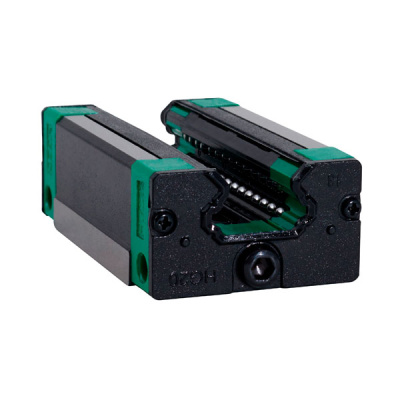

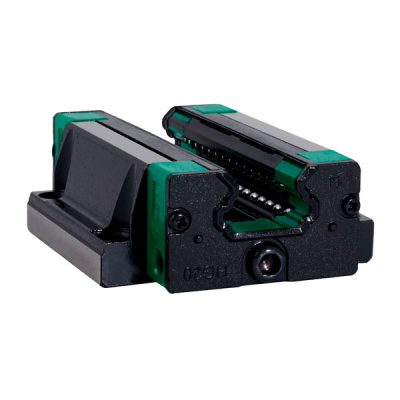

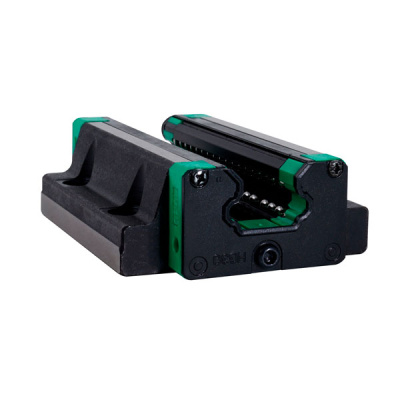

Конструкция каретки зависит от типа линейной направляющей. Основу изделия составляет корпус, внутри которого расположены элементы качения или скольжения. Они обеспечивают контакт с направляющей и передают нагрузку от подвижного узла на рельс или вал.
- Корпус каретки — основной несущий элемент для крепления платформы или оборудования.
- Элементы качения — шарики или ролики, обеспечивающие плавное движение по дорожкам качения.
- Дорожки качения — рабочие поверхности направляющей и каретки.
- Сепаратор или цепь — удерживает элементы качения на заданном расстоянии.
- Уплотнения — защищают внутренние элементы от пыли, стружки и загрязнений.
- Монтажные отверстия — используются для крепления каретки к рабочей платформе или другому узлу.
Для профильных рельсовых направляющих каретка обычно поставляется как готовый блок, совместимый с рельсом определённой серии. В системах на цилиндрических валах каретка может включать корпус и линейные подшипники, установленные внутри.
Обратите внимание
Каретки разных производителей и серий не всегда взаимозаменяемы. Даже при одинаковой ширине направляющей необходимо проверить высоту, длину, расположение крепёжных отверстий и совместимость элементов качения.
Преимущества
Каретки линейного перемещения позволяют создавать точные, жёсткие и ремонтопригодные механизмы для промышленного и автоматизированного оборудования. Выбор подходящей серии помогает адаптировать направляющую систему к нагрузке, габаритам и требуемой скорости движения.
- Плавное перемещение рабочих узлов с низким сопротивлением движению.
- Высокая жёсткость направляющей системы при правильном подборе и монтаже.
- Точное позиционирование в составе автоматизированного оборудования.
- Разные типоразмеры для компактных и тяжёлых механизмов.
- Готовность к монтажу без необходимости самостоятельно собирать элементы направляющей.
- Возможность заменить изношенную каретку без полной замены всей системы.
Практическое преимущество
Готовая линейная каретка сокращает время сборки оборудования и помогает сохранить заданную геометрию перемещения. Для ответственных механизмов важно использовать каретку и направляющий элемент одной серии или совместимой размерной группы.
Применение
Каретки линейного перемещения применяют в оборудовании, где требуется контролируемое движение узлов по прямой. Конкретный тип каретки выбирают с учётом нагрузки, скорости, жёсткости, точности позиционирования и условий эксплуатации.
- Станки с ЧПУ, фрезерные, токарные, лазерные и сверлильные установки.
- 3D-принтеры, гравировальные машины, плоттеры и координатные столы.
- Роботизированные комплексы, манипуляторы и автоматические линии.
- Упаковочное, фасовочное и конвейерное оборудование.
- Измерительные, лабораторные и диагностические установки.
- Полиграфическое, текстильное и сборочное оборудование.
- Механизмы подачи, позиционирования и перемещения специальных машин.
При эксплуатации
Направляющие должны быть установлены параллельно и без перекосов. Загрязнение, неправильная смазка, превышение нагрузки и недостаточная жёсткость основания могут привести к шуму, рывкам, увеличению люфта и преждевременному износу каретки.
Модельный ряд
В каталоге представлены каретки линейного перемещения для профильных рельсовых направляющих. Модельный ряд включает шариковые и роликовые исполнения, рассчитанные на различные нагрузки, габариты, скорости движения, требования к жёсткости и точности позиционирования.

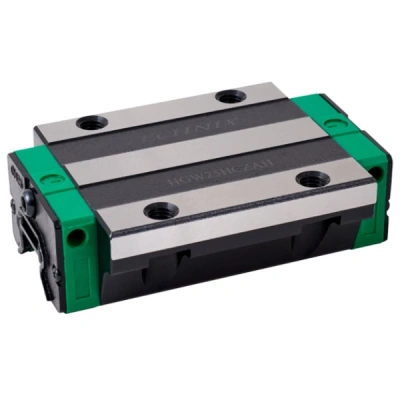

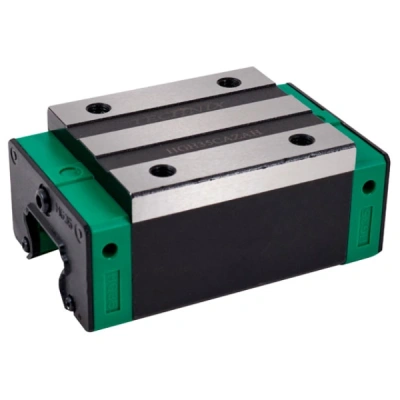

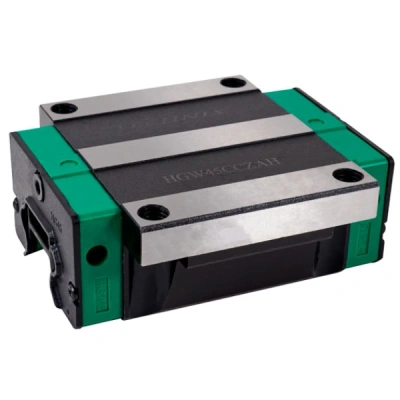

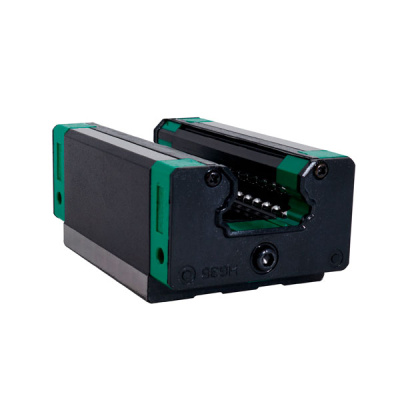

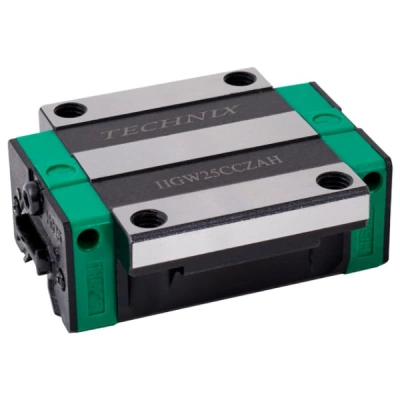

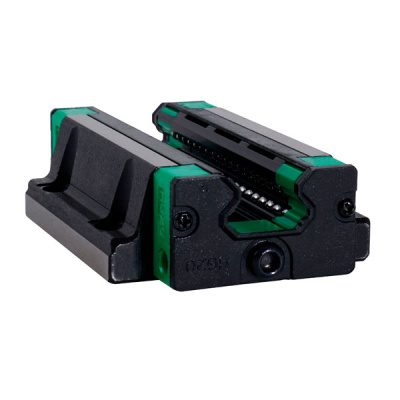

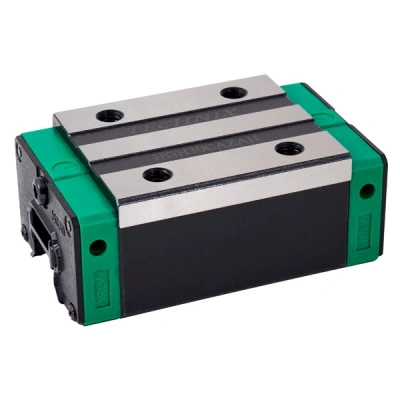

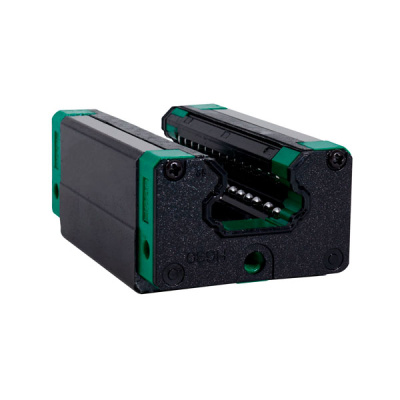

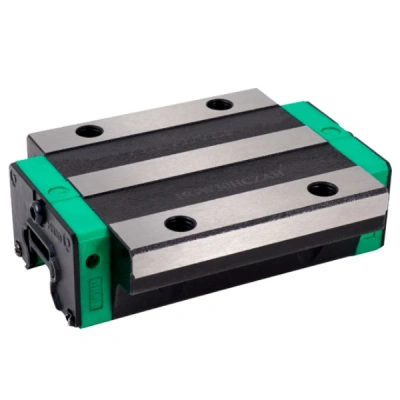

| Серия | Тип каретки | Основные особенности | Типовые задачи | Что учитывать при выборе |
|---|---|---|---|---|
| EG | Шариковые низкопрофильные | Компактная конструкция с уменьшенной высотой. Подходят для механизмов, где необходимо сократить габариты направляющей системы. | Компактные станки, автоматические механизмы, линейные модули, координатные столы и оборудование с ограниченным монтажным пространством. | Высоту каретки, ширину рельса, монтажные отверстия, допустимую нагрузку и требуемую жёсткость. |
| HG | Шариковые высокой нагрузки | Универсальные шариковые каретки для восприятия значительных радиальных, осевых и комбинированных нагрузок. | Станки с ЧПУ, промышленная автоматизация, обрабатывающее оборудование, линейные модули и тяжёлые рабочие платформы. | Типоразмер, статическую и динамическую грузоподъёмность, моменты нагрузки, длину каретки и предварительный натяг. |
| RG | Роликовые сверхвысокой жёсткости | Роликовые каретки для задач, где требуется повышенная жёсткость, точность движения и устойчивость к высоким нагрузкам и моментам. | Тяжёлые станки, прецизионное оборудование, металлообрабатывающие комплексы, производственные линии и системы с высокими требованиями к жёсткости. | Роликовую грузоподъёмность, допустимые моменты, класс точности, предварительный натяг, скорость и условия эксплуатации. |
| MGN | Шариковые миниатюрные и компактные | Миниатюрные каретки для небольших направляющих. Отличаются компактными размерами и подходят для лёгких механизмов с ограниченным пространством. | 3D-принтеры, лабораторное оборудование, измерительные приборы, компактные станки, электроника и небольшие автоматизированные устройства. | Размер направляющей, длину каретки, рабочую нагрузку, точность позиционирования и условия защиты от загрязнений. |
Краткий выбор серии
Каретки серии EG выбирают для низкопрофильных и компактных конструкций. Серия HG подходит для большинства промышленных задач с повышенными нагрузками. Роликовые каретки RG используют при необходимости сверхвысокой жёсткости и устойчивости к моментам. Миниатюрные каретки MGN предназначены для компактных и лёгких механизмов.
Важно проверить совместимость
Каретка должна соответствовать направляющему рельсу по серии, типоразмеру, профилю, классу точности и предварительному натягу. Перед заказом также проверяют длину, ширину, высоту, расположение крепёжных отверстий и допустимую нагрузку.
Как заказать и купить каретки линейного перемещения
В АО «Техникс» можно купить каретки линейного перемещения серий EG, HG, RG и MGN. В зависимости от задачи доступны шариковые низкопрофильные каретки EG, шариковые каретки высокой нагрузки HG, роликовые каретки сверхвысокой жёсткости RG и миниатюрные компактные каретки MGN.
- Выберите серию каретки: EG для низкопрофильных систем, HG для высоких нагрузок, RG для сверхвысокой жёсткости или MGN для миниатюрных и компактных механизмов.
- Уточните размер и маркировку каретки.
- Проверьте длину, ширину, высоту и монтажные отверстия.
- Оформите заказ через каталог или направьте запрос на подбор и подготовку коммерческого предложения.
Для подбора замены рекомендуется указать артикул каретки и направляющей, размеры изделия, тип крепления, количество направляющих и кареток, рабочую нагрузку и условия эксплуатации. Фотография узла или чертёж помогут быстрее проверить совместимость.
Для закупщиков
При оптовой закупке заранее уточните необходимое количество, сроки поставки, возможность поставки комплектом с направляющими и наличие аналогов для взаимозаменяемого оборудования.
FAQ
Каретка линейного перемещения — это подвижный элемент направляющей системы, предназначенный для перемещения рабочего узла по прямой. Каретка принимает нагрузку от установленного оборудования и перемещается по профильному рельсу, цилиндрическому валу или другой направляющей.
Линейная направляющая задаёт траекторию движения, а каретка перемещается по этой направляющей и служит для крепления рабочей платформы или оборудования. В большинстве систем каретка и рельс работают как совместимый комплект.
Сначала определяют тип и размер направляющей. Затем проверяют габариты каретки, монтажные отверстия, допустимую статическую и динамическую нагрузку, моменты, скорость, ускорение, предварительный натяг и условия эксплуатации.
Во многих сериях каретку можно приобрести отдельно, но она должна соответствовать направляющей по типоразмеру, профилю, классу точности и предварительному натягу. Перед заказом необходимо проверить совместимость с уже установленным рельсом.
Замена возможна только после проверки всех рабочих и монтажных параметров. Необходимо сопоставить тип направляющей, размеры, профиль, крепёжные отверстия, высоту, длину, грузоподъёмность и предварительный натяг. Простого совпадения ширины недостаточно.
Причинами могут быть загрязнение дорожек качения, недостаточная или неправильная смазка, перекос направляющих, повреждение рельса или элементов качения, превышение нагрузки, неправильный монтаж либо износ каретки. Перед заменой рекомендуется проверить состояние всей направляющей системы.
Нужна помощь с подбором?
Подготовьте маркировку каретки и направляющей, размеры изделия, схему крепления, рабочую нагрузку, скорость и фотографию узла. Эти данные помогут быстрее подобрать совместимую модель и проверить возможность замены.
Вопросы и ответы
Какие каретки подходят для конвейеров?
Оптимальны модели с роликовыми телами качения и защитой от загрязнений, так как столичные объекты часто работают под высокой нагрузкой.
Подойдет ли каретка для старого станка ЧПУ?
Да, если профиль рельсы совместим. Наши специалисты помогут подобрать подходящую модель.
Сколько занимает доставка?
Обычно 1-3 рабочих дня, в зависимости от типа каретки и адреса.
Как продлить срок службы линейного опорного блока?
Регулярно очищайте направляющие, своевременно смазывайте и избегайте перегрузок.
Требуется ли профессиональный монтаж подвижных кареток для станков?
Рекомендуем установку опорного модуля доверить специалисту, чтобы сохранить точность хода.
