Зажимные втулки

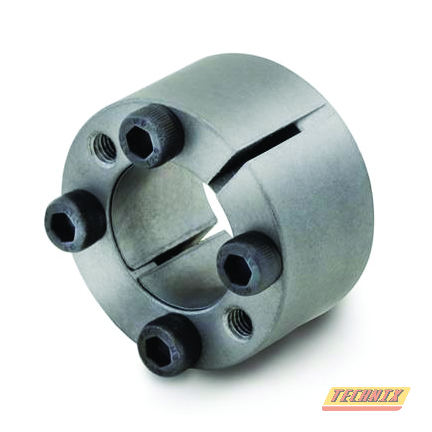

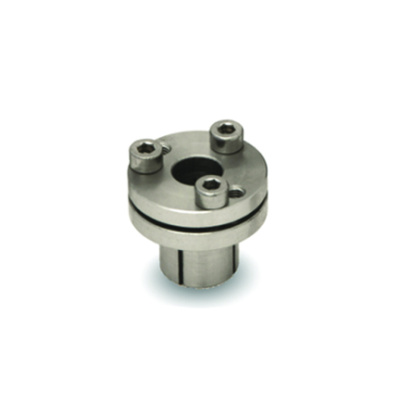

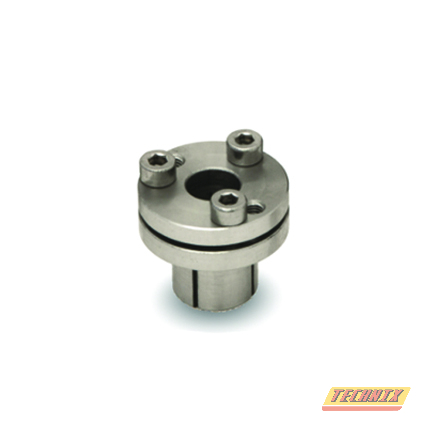

Зажимная втулка - цилиндрическая деталь с отверстием в центре для фиксации (зажима) приводных конструкций. Упрощает и ускоряет установку и демонтаж на вал электродвигателя элементов передачи вращения: звездочек, клиновых и зубчатых шкивов, кулачковых муфт.

Зажимная втулка представляет собой бесшпоночную (цанговую) стяжную муфту. Простая и надежная система устройства позволяет передавать высокий крутящий момент. Для установки специальный инструмент не требуется.

В конструкцию детали входят разрезные усеченные конусы, поэтому их называют коническими.

Принцип работы

Задача втулки - защитить другие его составляющие от повышенных нагрузок. Благодаря ей детали меньше изнашиваются и дольше служат. Без втулок была бы невозможна работа многих механизмов.

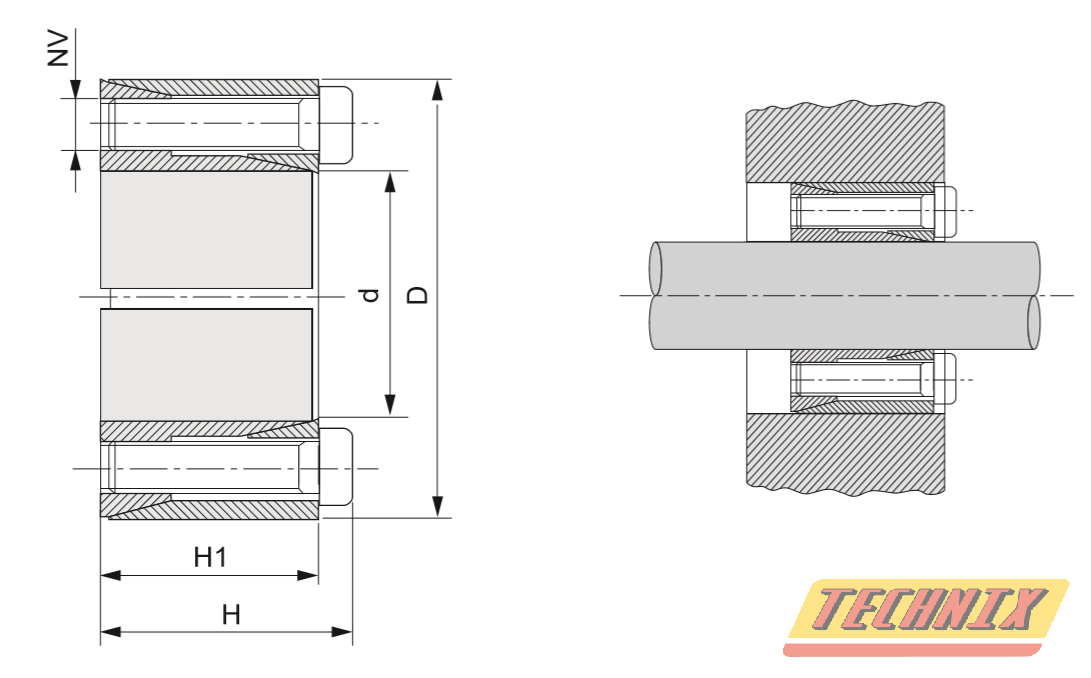

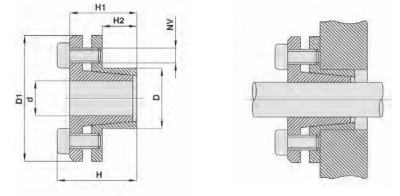

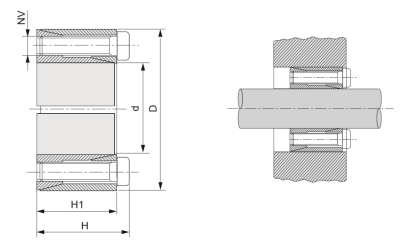

При затягивании винтов при установке на вал конусы смещаются, уменьшается диаметр внутреннего кольца и увеличивается диаметр внешнего. При такой радиальной деформации конусов посадка на вал происходит прочно и без зазоров. Это гарантирует максимально надежную фиксацию детали в приводной системе.

После завершения монтажа давление распределяется по всей поверхности вала, и нагрузка снижается. Срок эксплуатации всей конструкции увеличивается. Установка несложная и занимает немного времени.

Преимущества зажимных втулок

  • равномерно распределяют нагрузку на вал;
  • повышают устойчивость приводного вала;
  • исключают трение и биение между валом и ведомой частью;
  • повышают срок эксплуатации конструкции;
  • могут применяться в агрегатах с высоким крутящим моментом;
  • не требуют сложного технического обслуживания;
  • имеют невысокую стоимость.

В каталоге нашего интернет-магазина представлен широкий ассортимент зажимных втулок серии: KLAA, KLAB, KLBB, KLCC, KLCX, KLDA.

Обозначения

KL - зажимный комплект

DA - тип комплекта

цифры - диаметр вала.

Так, KLDA150 TECHNIX - деталь с зажимным комплектом KL типа DA для вала диаметром 150 мм. В каталоге есть диаметры от 019 до 160 мм.

Товар можно приобрести как оптом, так и в розницу. Выгодная цена производителя. Доставка осуществляется по Санкт-Петербургу, Ленинградской области и всей территории России.

Выбор Technix

Розничная цена
358
54 413.50
108 469
162 524.50
216 580
Серия
Внутренний диаметр d, мм
Материал
Наружный диаметр D, мм
Найдено: 0 Показать
