Артикул:
SP22BDTECHNIX
Характеристики
Серия
—
SP
Тип
—
BD
Вид
—
фланцевый
Все характеристики
1 677 руб.
/шт 1 863 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

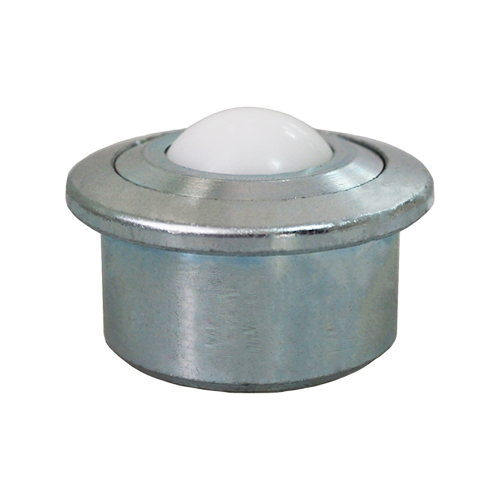

Шариковая опора SP22BDTECHNIX — фланцевый шариковый ролик (ball transfer unit) серии SP, относящийся к крупному типоразмерному ряду серии BD. Несущий шарик из полиацеталя ПОМ (Derlin) диаметром 22 мм и массивный корпус из оцинкованной закалённой стали диаметром 36 мм позволяют перемещать грузы массой до 22 кг на одну точку опоры, сохраняя при этом деликатный контакт с поверхностью изделия. Широкий опорный фланец диаметром 45 мм и высотой 6 мм распределяет нагрузку по большой площади и обеспечивает устойчивую работу при интенсивном потоке тяжёлых деталей.
Модель SP 22 B-D востребована на участках, где сочетаются требования к бережному обращению с отделанной поверхностью груза и значительной несущей способностью: перегрузка крупных корпусных изделий, перемещение тяжёлых узлов в сборочных цехах, работа с габаритной тарой и оборудованием. Полиацеталевый шарик исключает появление царапин, а закалённый стальной корпус устойчив к контактным деформациям даже при высоких локальных нагрузках.
Расшифровка артикула
Маркировка SP22BD содержит информацию о серии, диаметре несущего шарика, материале контактной пары и наличии фланца. Понимание структуры обозначения помогает быстро идентифицировать нужное исполнение при подборе шариковых столов и конвейерных участков.
- SP — серия шариковых опор тяжёлого исполнения.
- 22 — диаметр несущего шарика Dw, мм. Этот типоразмер открывает «крупную» группу в линейке BD.
- BD — код типа исполнения, указывающий на материал несущего шарика: полиацеталь ПОМ (Derlin), не оставляющий следов на транспортируемых изделиях.
- Отсутствие индекса NF в артикуле означает фланцевое исполнение — опора имеет опорный фланец диаметром 45 мм для монтажа запрессовкой по контуру.
При заказе следует учитывать диаметр фланца D1 = 45 мм, высоту фланца 6 мм и допустимую нагрузку 22 кг при ориентации «шарик сверху».
Конструкция и устройство

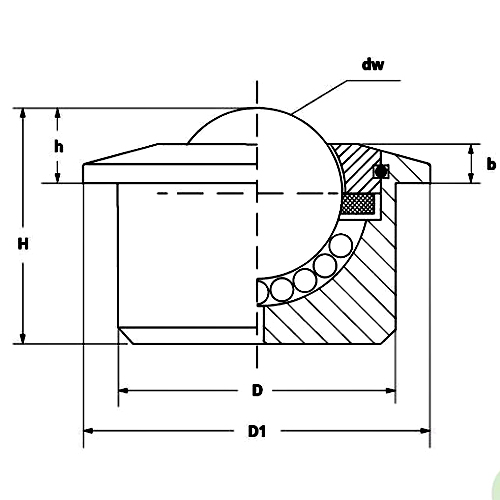

Опора SP 22 B-D построена на базе массивного корпуса из оцинкованной закалённой стали с интегрированным широким опорным фланцем. Внутри корпуса размещены малые шарики из хромированной стали AISI 52100, образующие подшипниковую обойму, по которой свободно перекатывается несущий шарик из полиацеталя ПОМ (Derlin) диаметром 22 мм. Закалка корпуса повышает его твёрдость и устойчивость к вмятинам, а увеличенный диаметр фланца D1 = 45 мм распределяет нагрузку от тяжёлого груза по большой площади, снижая риск продавливания посадочного отверстия в столешнице.
- Корпус из оцинкованной закалённой стали диаметром D = 36 мм и высотой H = 30,5 мм — массивная конструкция для тяжёлых грузов.
- Опорный фланец D1 = 45 мм, высота фланца 6 мм — увеличенная площадь прилегания для равномерного распределения нагрузки.
- Несущий шарик из полиацеталя ПОМ (Derlin) диаметром Dw = 22 мм — деликатный контакт без следов и царапин.
- Малые шарики из хромированной стали AISI 52100 — низкий коэффициент трения и стабильное качение при высоких нагрузках.
- Масса опоры 0,125 кг — подтверждает массивность и прочность конструкции.
Размерный ряд серии SP BD
Ниже приведена таблица всех типоразмеров шариковых опор серии SP BD с несущим шариком из полиацеталя ПОМ (Derlin). В таблицу включены только те характеристики, которые указаны для всех артикулов серии. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 22 B-D рассчитана на работу в ориентации «шарик сверху» при нагрузке до 22 кг. Массивный корпус диаметром 36 мм и широкий фланец D1 = 45 мм обеспечивают устойчивость при перемещении тяжёлых грузов, а закалённая сталь корпуса выдерживает значительные контактные нагрузки без образования вмятин. Полиацеталевый несущий шарик диаметром 22 мм сохраняет деликатный контакт с отделанной поверхностью, а малые шарики из хромированной стали AISI 52100 гарантируют плавное качение даже при высоких усилиях.
- Диаметр корпуса D: 36 мм.
- Высота H: 30,5 мм.
- Диаметр несущего шарика Dw: 22 мм.
- Диаметр фланца D1: 45 мм.
- Высота фланца: 6 мм.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: полиацеталь ПОМ (Derlin).
- Материал малых шариков: хромированная сталь AISI 52100.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 22 кг.
- Масса: 0,125 кг.
- Рабочая температура: до +60 °С.
Применяемость
Фланцевая шариковая опора SP 22 B-D относится к крупному типоразмерному ряду серии BD и находит применение там, где требуется сочетание деликатного контакта с поверхностью груза и высокой несущей способности. Типоразмер Dw 22 мм и нагрузка 22 кг делают её подходящей для работы с тяжёлыми корпусными изделиями, габаритной тарой и промышленными узлами.
- Перегрузочные столы для тяжёлых корпусных изделий, металлических узлов и агрегатов массой до 22 кг на опору.
- Сборочные участки в машиностроении, где перемещаются крупные детали с лакированной или окрашенной поверхностью.
- Конвейерные линии с тяжёлой продукцией в деревообработке, производстве мебели и строительной фурнитуры.
- Накопительные и поворотные столы для габаритной тары, ящиков и коробов с отделанным содержимым.
- Участки упаковки и маркировки крупногабаритных изделий, где важно сохранить товарный вид поверхности.
Аналоги
По типоразмеру и назначению шариковая опора SP 22 B-D соответствует исполнениям с диаметром несущего шарика 22 мм, фланцевым корпусом и полиацеталевым несущим шариком. Ниже приведены типовые потенциальные аналоги других производителей.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1), допустимым нагрузкам и материалу несущего шарика конкретной модели.
Часто задаваемые вопросы
Типоразмер Dw 22 мм и нагрузка 22 кг заметно превосходят параметры «средних» исполнений серии BD (Dw 12–15 мм, нагрузка 5–13 кг) и открывают группу тяжёлых полиацеталевых опор. При этом модель сохраняет все преимущества серии BD: деликатный контакт с поверхностью и отсутствие царапин. Для ещё более тяжёлых грузов предусмотрены исполнения Dw 25, 30 и 45 мм.
Широкий фланец диаметром 45 мм и высотой 6 мм распределяет нагрузку от груза по большой площади посадочного отверстия. Это снижает удельное давление на материал столешницы и предотвращает продавливание даже при работе с тяжёлыми грузами массой 20+ кг на одну опору. Закалённая сталь корпуса дополнительно повышает устойчивость к контактным деформациям.
Да, комбинирование допустимо, если груз опирается одновременно на несколько опор и нагрузка распределяется равномерно. Однако при проектировании стола рекомендуется исходить из грузоподъёмности самой слабой опоры в зоне контакта, чтобы исключить перегрузку мелких типоразмеров. Для однородных тяжёлых грузов предпочтительнее использовать стол, полностью укомплектованный опорами Dw 22 мм.
Для грузов массой 50–100 кг при нагрузке 22 кг на одну опору SP 22 B-D минимальное количество опор рассчитывается делением массы груза на 22 с коэффициентом запаса 1,2–1,3. Например, для груза 80 кг потребуется не менее 5 опор (80 / 22 × 1,2 ≈ 4,4). Шаг расстановки определяется делением меньшей стороны груза на коэффициент 2,5–3,5 — для крупных тяжёлых изделий обычно получается 80–150 мм между центрами опор.
Ограничение по температуре связано с материалом несущего шарика — полиацеталем ПОМ (Derlin). При температурах выше +60 °С полиацеталь размягчается, теряет форму и снижает грузоподъёмность. Стальной корпус и малые шарики AISI 52100 сохраняют свойства при более высоких температурах, но вся конструкция работает в диапазоне, ограниченном самым «слабым» элементом — несущим шариком. Для высокотемпературных применений следует выбирать исполнения с хромированным стальным несущим шариком.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
BD
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.125
Габариты
Диаметр корпуса D, мм
36
Высота H, мм
30.5
Технические параметры
Рабочая температура
+60°С
Диаметр несущего шарика Dw, мм
22
Высота фланца, мм
6
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
22
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
полиацеталь ПОМ (Derlin)
Диаметр фланца (D1)
45
