Артикул:
BFM143DTECHNIXPRO
Характеристики
Серия
—
BFM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
14x3
Длина L, мм
—
35
Все характеристики
Аналоги
Аналог Conti:
FFR 14 R R
3 055 руб.
/шт 3 593 руб.
Есть в наличии: 16
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

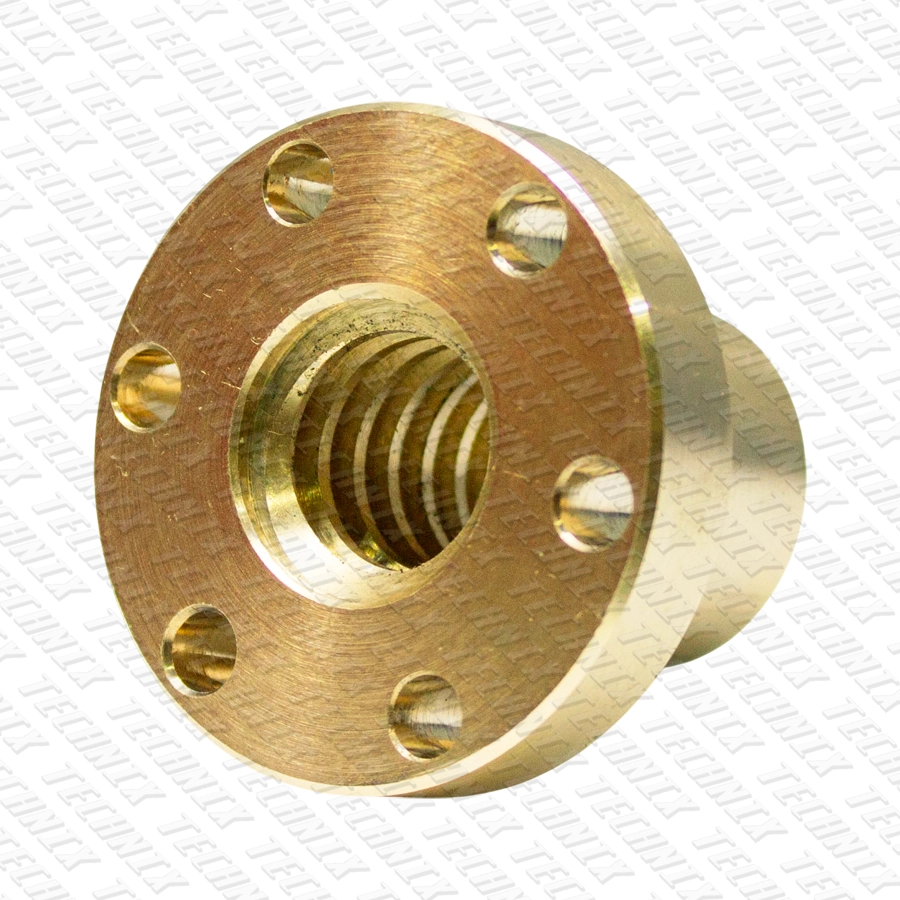

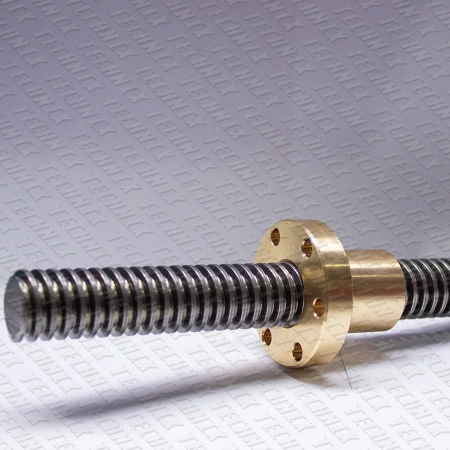

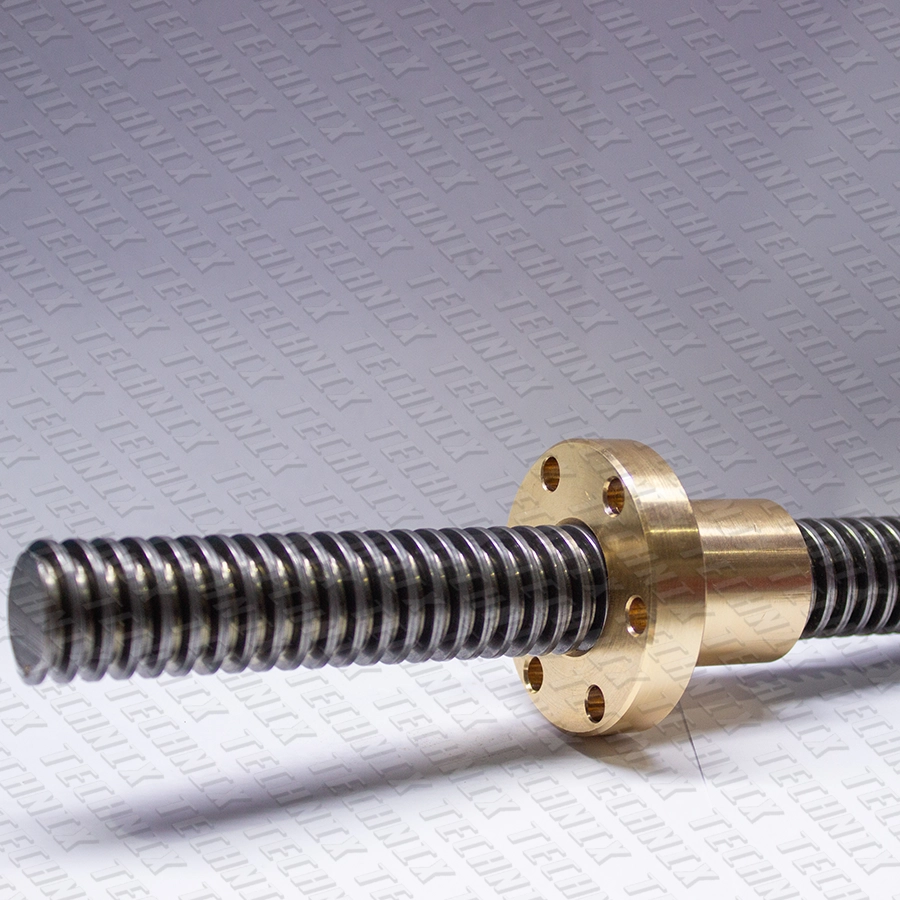

BFM 14-3-D — бронзовая гайка с фланцем под винт Tr14x3, длительно до 3,2 кН

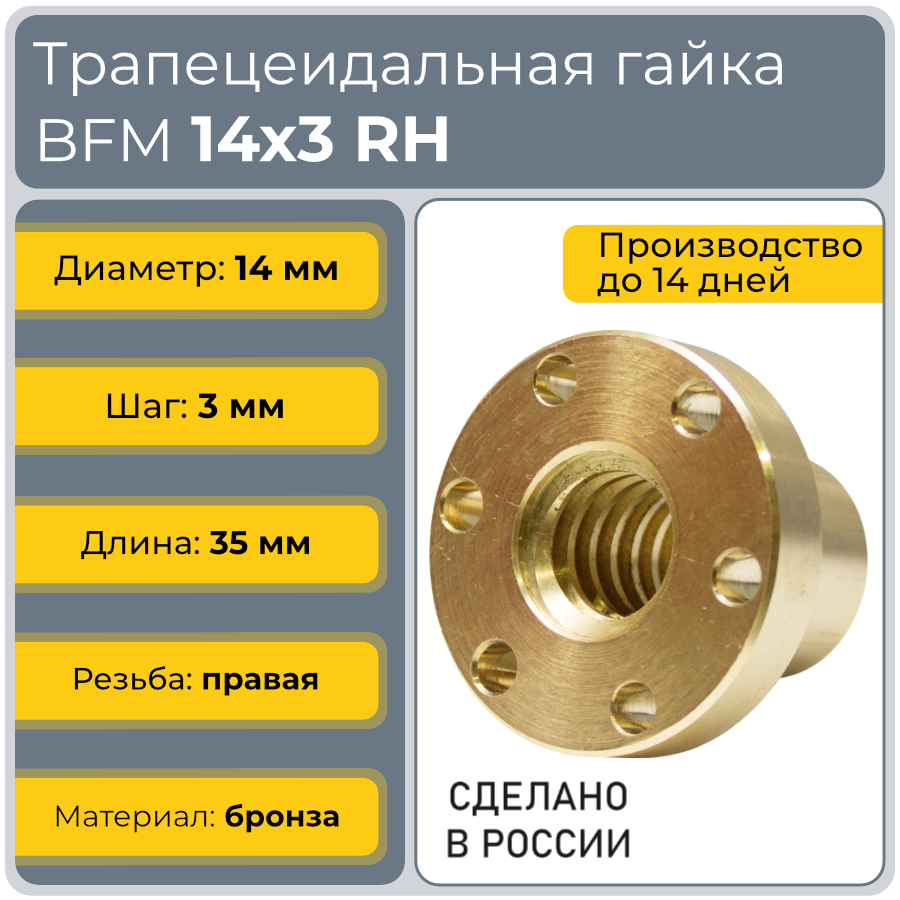

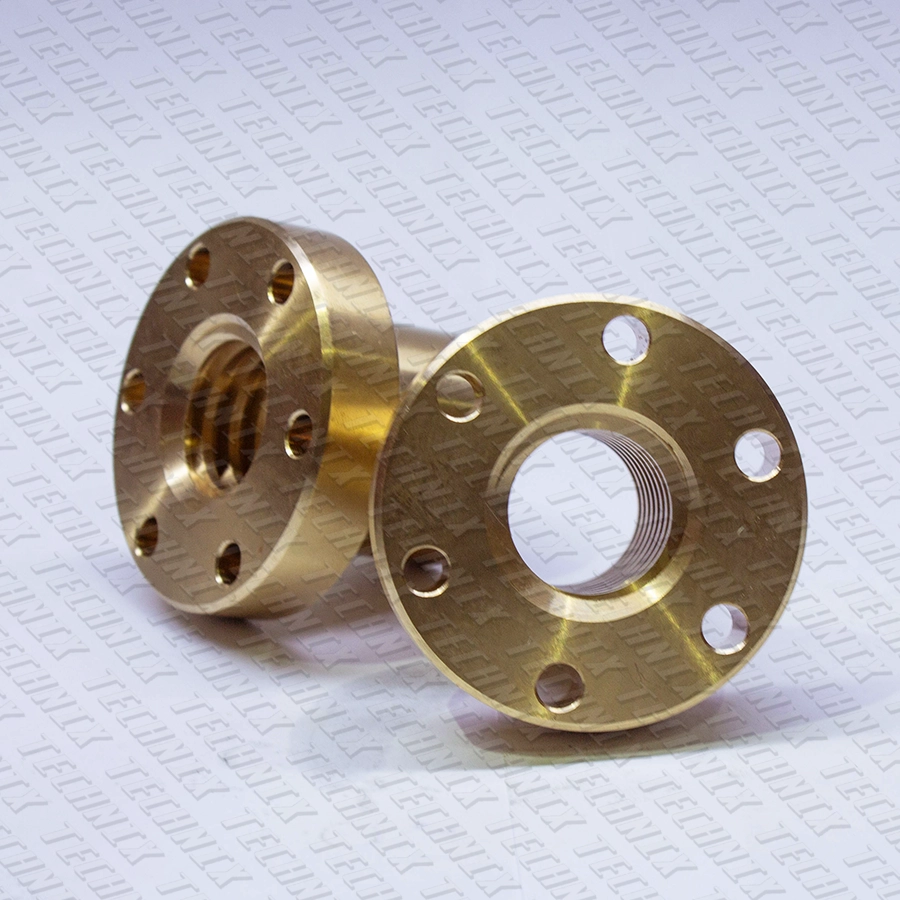

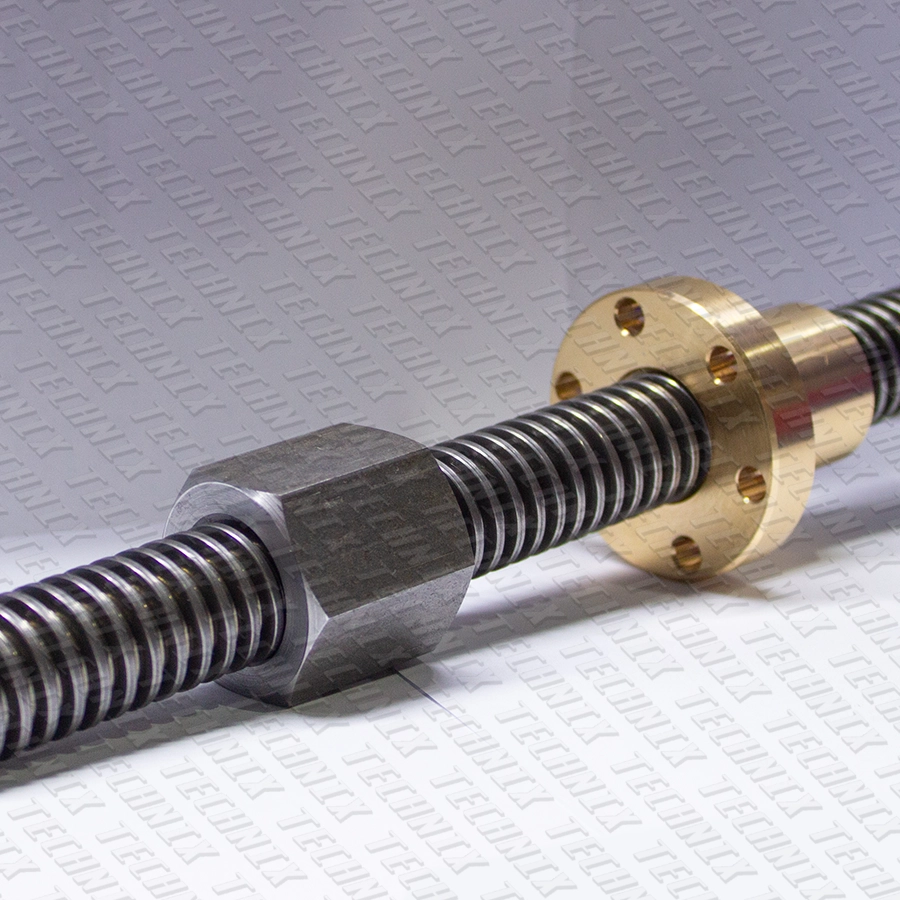

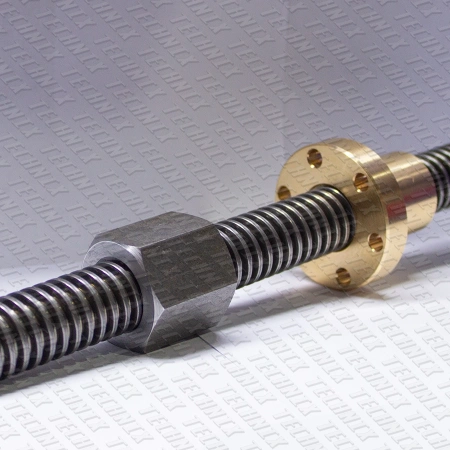

BFM 14-3-D TECHNIX PRO — фланцевая ходовая гайка из бронзы с правой резьбой под винт TR14x3. Габарит: длина 35 мм, поясок Ø28, фланец Ø48 × 12 мм, отверстия Ø6 по окружности 38 мм. Контактная площадь витков — 460 мм², со смазкой это около 3,2 кН длительной осевой силы, или ≈ 328 кг. Размер 14x3 берут, когда винт Ø12 уже тонковат по длине или нагрузке, а шаг 3 мм нужен ради мелкой подачи: подъёмные столы, оси Z станков с ЧПУ, механизмы наклона, регулировочные упоры. Плиту каретки растачивать на всю длину не нужно — поясок заходит в отверстие, фланец прикручивается. У этой гайки есть особенность: корпус у неё точно такой же, как у BFM 12-3-D, — об этом первый раздел.

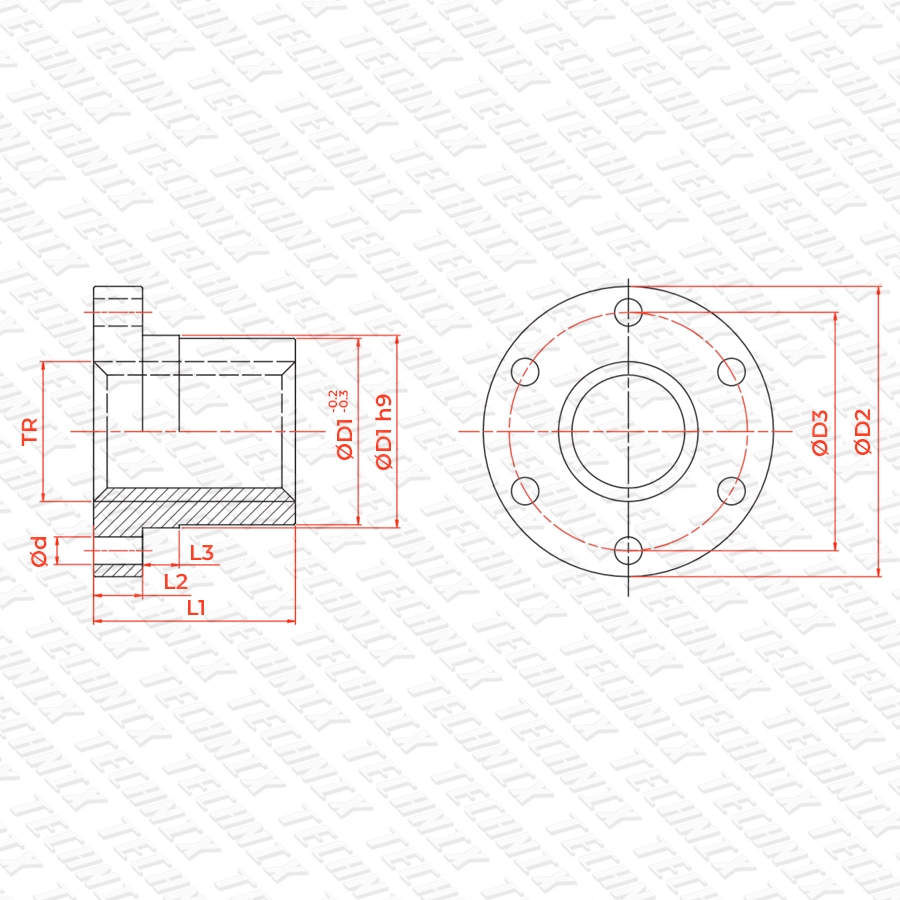

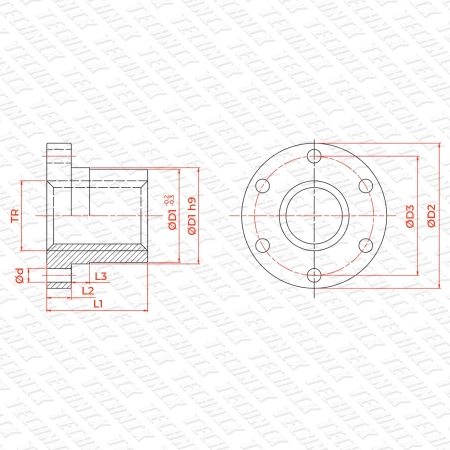

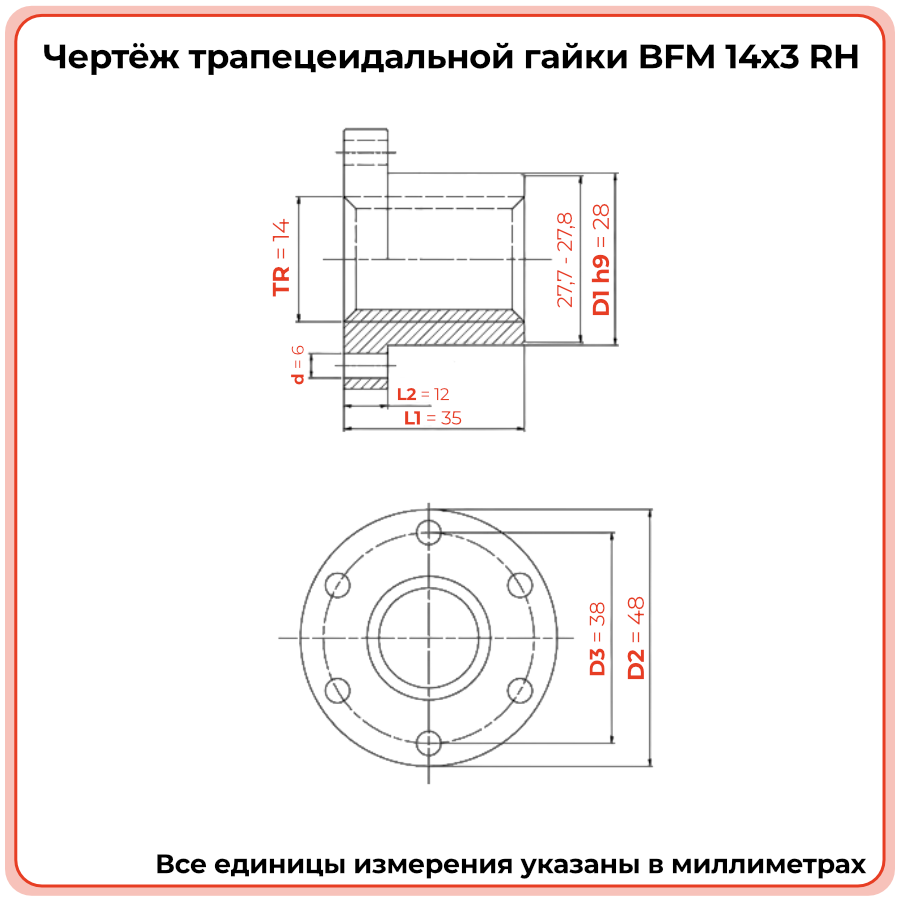

BFM 14-3-D — бронзовая гайка Tr14x3 с фланцем: длина 35 мм, поясок Ø28, фланец Ø48 толщиной 12 мм, крепёжные отверстия Ø6 на окружности Ø38.
Нажмите на параметр или на элемент чертежа.
Один корпус — два винта: BFM 12-3-D или BFM 14-3-D
По карточкам у BFM 12-3-D и BFM 14-3-D совпадают все присоединительные размеры: L 35, поясок Ø28, фланец Ø48 × 12, отверстия Ø6 на Ø38. Плиту каретки менять не придётся — переход с Tr12 на Tr14 сводится к замене винта и гайки. Что это даёт (бронза со смазкой; устойчивость винта — по Эйлеру с запасом 3, d₃ = d − P − 1, схема «заделка — опора»):
| Показатель | BFM 12-3-D на TR12x3 | BFM 14-3-D на TR14x3 |
|---|---|---|
| Площадь витков | 400 мм² | 460 мм² |
| Длительная нагрузка | ≈ 2,8 кН (285 кг) | ≈ 3,2 кН (328 кг) |
| Сжатие винта, пролёт 600 мм | ≈ 0,79 кН | ≈ 1,9 кН |
| Запас самоторможения | 0,7° | 1,5° |
| Предел оборотов по скольжению | 543 мин⁻¹ | 457 мин⁻¹ |
| Момент на подъём 100 кг | ≈ 1,0 Н·м | ≈ 1,1 Н·м |
Главное, что приносит 14x3, — не площадь гайки (+15 %), а винт: на сжатом вертикальном пролёте он держит примерно в 2,4 раза больше, чем TR12x3, и запас самоторможения у пары вдвое выше. Платить приходится чуть большим моментом и меньшим пределом оборотов. Если ось длинная и сжатая или стол должен стоять без тормоза — берите 14x3; если пролёт короткий и важна скорость — хватит 12x3.
Аналог Conti FFR 14 R R: чем заменить и что сверить
На карточке и в таблице аналогов TECHNIX для BFM 14-3-D указан Conti FFR 14 R R. Обозначение не опечатка: у Conti в размере 14 буква A означает шаг 4 мм, а R — шаг 3 мм. Так же записаны и шестигранные гайки: SKM 14-4 соответствует MES 14 A, SKM 14-3 — MES 14 R. Последняя R — правая резьба.
| Параметр | BFM 14-3-D TECHNIX PRO | Conti FFR 14 R R | Как сверить |
|---|---|---|---|
| Резьба | Tr14x3 | Tr14x3 | совпадает |
| Направление | правое | R | совпадает |
| Материал / форма | бронза, фланец | бронза, фланец | совпадает по типу |
| Посадочный пояс D1, фланец D2, отверстия D3 × d | Ø28 / Ø48 / Ø38 × Ø6 | по чертежу Conti | сверить с посадкой в плите |
| Длина L, толщина фланца L2 | 35 мм, фланец 12 мм | по чертежу Conti | сверить ход и упоры |
При замене остаются тот же винт TR14x3, резьба и правое направление. Сверить нужно присоединение: поясок под гнездо в плите, разметку и диаметр отверстий, длину — она влияет на крайние положения. При заказе следите за буквой шага: FFR 14 A R — это уже Tr14x4, наша гайка на такой винт не встанет. Если старая гайка без маркировки, пришлите чертёж или артикул старой гайки — подберём или изготовим по размерам.
BFM 14-3-D или полимерная PFR 14-3-D
Стальная фланцевая гайка в размере 14x3 на сайте есть только в левом исполнении (SFR 14-3-G), правой мы не нашли. Поэтому для BFM 14-3-D ближайший соперник той же формы — PFR 14-3-D с тем же корпусом и 460 мм² витков (в характеристиках — нейлон):
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | BFM 14-3-D | PFR 14-3-D |
|---|---|---|
| Нагрузка, кН | 3,2 кН | 1,4 кН |
| Обороты, предел | 457 мин⁻¹ | 229 мин⁻¹ |
| КПД | 42 % | 38 % |
| Самоторможение | 1,5° | 2,7° |
| Цена (оценка) | дороже | дешевле |
Итог: нагрузка выше 140 кг, мотор и обороты выше 230 мин⁻¹ — BFM 14-3-D. Лёгкая ручная или медленная ось, где важны тишина, цена и надёжное удержание без тормоза, — PFR 14-3-D.
Калькулятор пары TR14x3 + BFM 14-3-D
Расчёт для одной гайки на винте Tr14x3 со смазкой; ниже — формулы, на которых он построен:
d2 = 14 − 3/2 = 12,5 мм
Средний диаметр — на нём считаются момент и скольжение.
ρ′ − φ ≈ 5,9° − 4,4° = 1,5°
Запас самоторможения бронзы со смазкой.
N = T · 2π · n / 60
Мощность на винте; тепло в гайке — N · (1 − η).
1Нагрузка и скорость вращения
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Площадь 460 мм² у всех четырёх вариантов — с карточек SFR 14-3-G, BFM HPb59-1 14-3-D и PFR 14-3-D. Трение в опорах и муфте не учтено. Отправить расчёт инженеру.

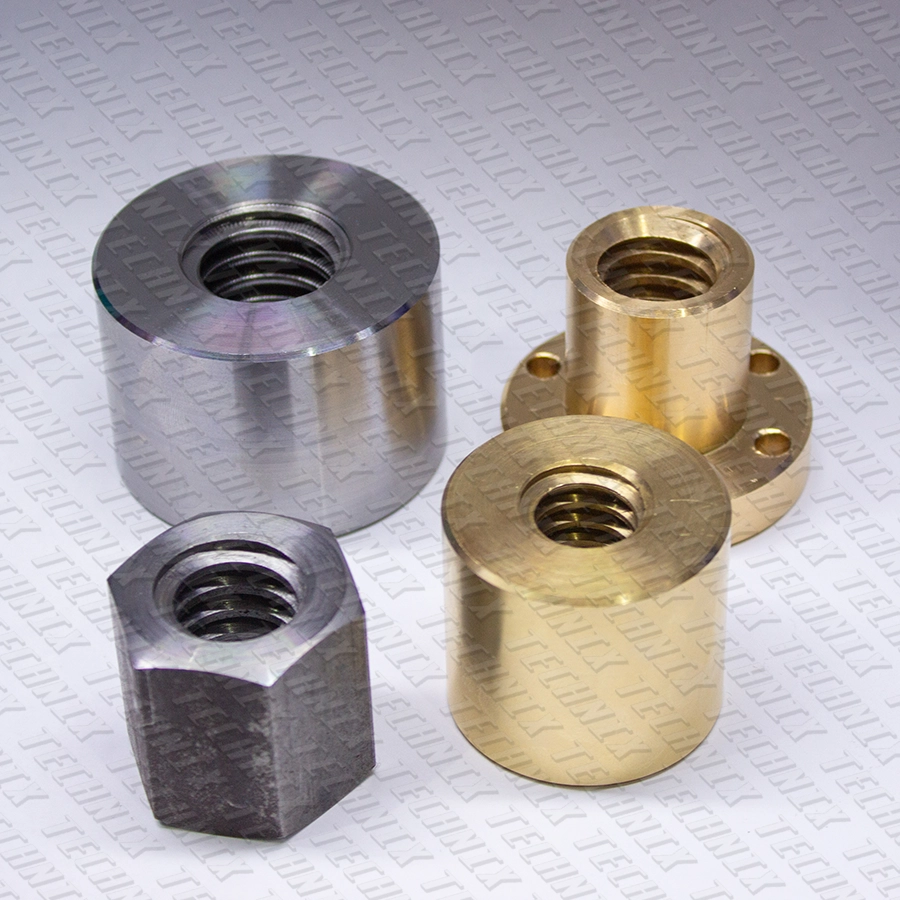

Все гайки Tr14x3 TECHNIX PRO
Исполнения под винт 14x3, найденные в каталоге; площадь — по карточкам:
| Модель | Материал | Корпус | Витки, мм² | Левая |
|---|---|---|---|---|
| BFM 14-3-D | бронза | фланец Ø48, L 35 | 460 | BFM 14-3-G — уточняйте |
| BFM HPb59-1 14-3-D | латунь | фланец Ø48, L 35 | 460 | — |
| SFR 14-3-D — не найдена | сталь | фланец Ø48, L 35 | 460 | SFR 14-3-G |
| PFR 14-3-D | полимер | фланец Ø48, L 35 | 460 | PFR 14-3-G |
| LRM 14-3-D | бронза | цилиндр Ø30, L 28 | 440 | — |
| LRM HPb59-1 14-3-D | латунь | цилиндр | — | — |
| KSM 14-3-D | сталь | цилиндр Ø30, L 21 | 338 | KSM 14-3-G |
| SKM 14-3-D | сталь | шестигранник | — | SKM 14-3-G |
Бронзовая цилиндрическая LRM 14-3-D почти догоняет фланец по площади — 440 мм² против 460 мм², ≈ 3,1 кН длительно, — и короче на 7 мм. Её стоит брать, если гайку утапливают в расточку Ø30 корпуса; на плоскую плиту удобнее BFM.
Технические данные BFM 14-3-D
| Артикул | BFM143DTECHNIXPRO |
| Серия и типоразмер | BFM, 14x3 |
| Резьбовой профиль | Tr14x3, 30°, однозаходный, правый |
| Исполнение корпуса | с фланцем |
| Длина L | 35 мм |
| Посадочный Ø D1 | 28 мм |
| Фланец D2 | 48 мм |
| Окружность D3 | 38 мм |
| Ø крепёжных отверстий | 6 мм |
| Фланец L2 | 12 мм |
| Поверхность контакта | 460 мм² |
| Материал | бронза |
| Винт | TR14x3, правая резьба |
| Производство | TECHNIX PRO, Санкт-Петербург |
Чертеж серии BFM и таблица размеров — в разделе «Каталоги».
Монтаж BFM 14-3-D: пять шагов
- Отверстие Ø28 под поясок — глубиной от 23 мм или сквозное. При переходе с BFM 12-3 старое гнездо подходит без доработки.
- Плита под 90° к винту — проверьте, проворачивая винт с уже собранной гайкой рукой по всему ходу: тугие участки означают перекос или прогиб винта.
- Винты фланца — в отверстия Ø6 на окружности 38 мм, равномерная затяжка в два прохода по схеме звезды. Момент затяжки на сайте не приводится.
- Ориентация — фланец со стороны, куда давит рабочая нагрузка: сила прижимает его к плите, крепёж нагружен только на обратном ходе.
- Обслуживание — пластичная смазка на винт; всухую бронза работает только кратковременно. Гайку меняют, когда осевой люфт дорос до ≈ 0,75 мм (четверть шага).
Нужен винт TR14x3 в размер? Отрежем, обработаем концы под опоры и муфту, расточим посадку Ø28 в вашей плите.
Мехобработка
FAQ по BFM 14-3-D
Какую нагрузку выдерживает BFM 14-3-D?
Около 3,2 кН (≈ 328 кг) длительно при смазке — 7 МПа на 460 мм² витков. Полимерная PFR 14-3-D в том же корпусе — около 1,4 кН.
Под какой винт BFM 14-3-D?
Под правый однозаходный винт TR14x3 по ГОСТ 24737-81 / DIN 103: Ø14 мм, шаг 3 мм. На винт Tr14x4 эта гайка не встанет.
Чем заменить Conti FFR 14 R R?
Гайкой BFM 14-3-D — это её аналог по таблице TECHNIX и по карточке. R в середине у Conti означает шаг 3 мм для диаметра 14; поясок Ø28, фланец Ø48 и отверстия на Ø38 сверьте с плитой.
Можно ли поставить BFM 14-3-D вместо BFM 12-3-D без переделки плиты?
Да: по карточкам у них одинаковые L 35, поясок Ø28, фланец Ø48 и отверстия Ø6 на Ø38. Меняются только винт и гайка, а нагрузка растёт с 2,8 до 3,2 кН.
Держит ли пара TR14x3 с бронзовой гайкой груз без тормоза?
В покое — да, запас самоторможения со смазкой около 1,5°. При вибрации или очень скользкой смазке на вертикальной оси добавьте тормоз двигателя.
На какие обороты рассчитана BFM 14-3-D?
До ≈ 457 мин⁻¹ на винте по ориентиру 0,3 м/с скольжения — это около 1,37 м/мин подачи. Длинный тонкий винт может ограничить обороты раньше гайки.
Чем BFM 14-3-D отличается от цилиндрической LRM 14-3-D?
Площадь почти одинаковая — 460 мм² у фланца и 440 мм² у цилиндра. Разница в креплении: BFM прикручивается к плите, LRM (Ø30 × 28 мм) ставится в расточку корпуса.
Детали узла на винте 14x3
Техническая информация (.pdf)
Трапецеидальные гайки серии BFM...
484,3 кб
Общая информация
Серия
BFM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
14x3
Фланец
есть
Форма
фланцевая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Длина L, мм
35
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
14
Посадочный диаметр D1, мм
28
Внешний диаметр фланца D2, мм
48
Диаметр расположения крепежных отверстий D3, мм
38
Диаметр крепежных отверстий d, мм
6
Длина фланца L2, мм
12
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
460
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
3
