Гайка трапецеидальная капролоновая PFR 36-6-G (диаметр 36 мм, шаг 6 мм) левая резьба в Санкт-Петербурге

О товаре

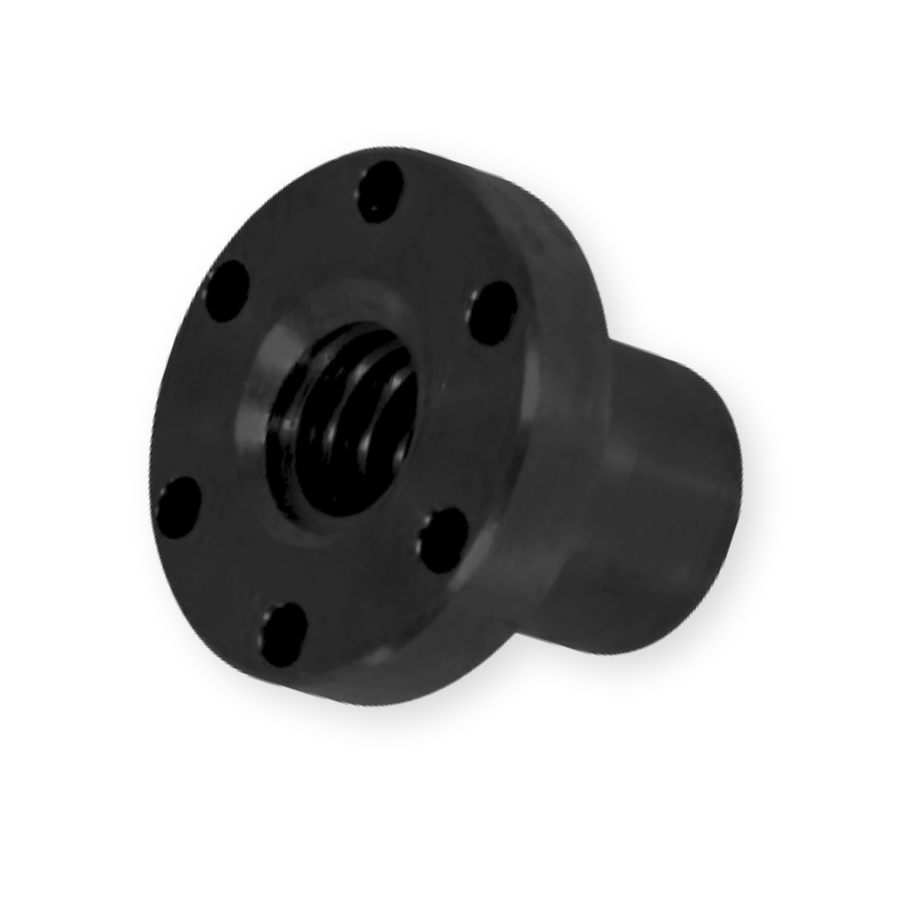

Гайка трапецеидальная с фланцем PFR 36-6-G TECHNIX PRO — ходовой компонент из нейлона с внутренней резьбой диаметром 36 мм и шагом 6 мм левого направления. Деталь спроектирована для точного преобразования вращения приводного винта в поступательное перемещение в узлах, подвергаемых средним и высоким осевым нагрузкам. Полимерный корпус обеспечивает стабильный ход, коррозионную стойкость и эксплуатацию без дополнительной смазки.

Расшифровка артикула

Маркировка PFR366GTECHNIXPRO систематизирует основные геометрические характеристики, что ускоряет подбор совместимых компонентов и минимизирует риски ошибочной сборки. Структура наименования соответствует внутреннему стандарту производителя.

• PFR — линейка фланцевых полимерных гаек для трапецеидальных передач.
• 36-6 — номинальный диаметр внутренней нарезки 36 мм, шаг профиля 6 мм.
• G — обозначение левого направления резьбы.
• TECHNIX PRO - серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR366GTECHNIXPRO. Перед комплектацией узла обязательно сверяйте направление профиля гайки и винта, а также контролируйте соответствие типоразмера 36×6 мм.

Конструкция и устройство

Изделие представляет собой монолитный корпус из нейлона с интегрированным крепёжным фланцем. Внутренняя трапецеидальная нарезка изготовлена с допуском h4/e7, что гарантирует минимальный осевой зазор и плавность хода в паре с калиброванными винтами. Конфигурация фланца оптимизирована для установки в ограниченных пространствах и предотвращает ослабление крепежа при вибрационных нагрузках.

• Цельнолитая структура из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
• Профиль 36×6 мм, левое направление, точность исполнения h4/e7.
• Фланец с наружным диаметром 70 мм и монтажными отверстиями диаметром 7 мм.
• Посадочный диаметр под винт: 45 мм.
• Площадь контакта витков 1950 мм², что снижает удельное давление на профиль и повышает несущую способность узла.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR366GTECHNIXPRO выделена.

Технические параметры и условия эксплуатации

Компонент оптимизирован для работы с винтами левого вращения типоразмера 36×6 мм. Нейлоновый профиль сохраняет геометрическую стабильность при циклических нагрузках и демонстрирует высокую стойкость к абразивному износу, что исключает необходимость в регулярном техническом обслуживании. Жёсткая фланцевая площадка передаёт рабочие усилия на монтажную плоскость, обеспечивая точность всей приводной системы.

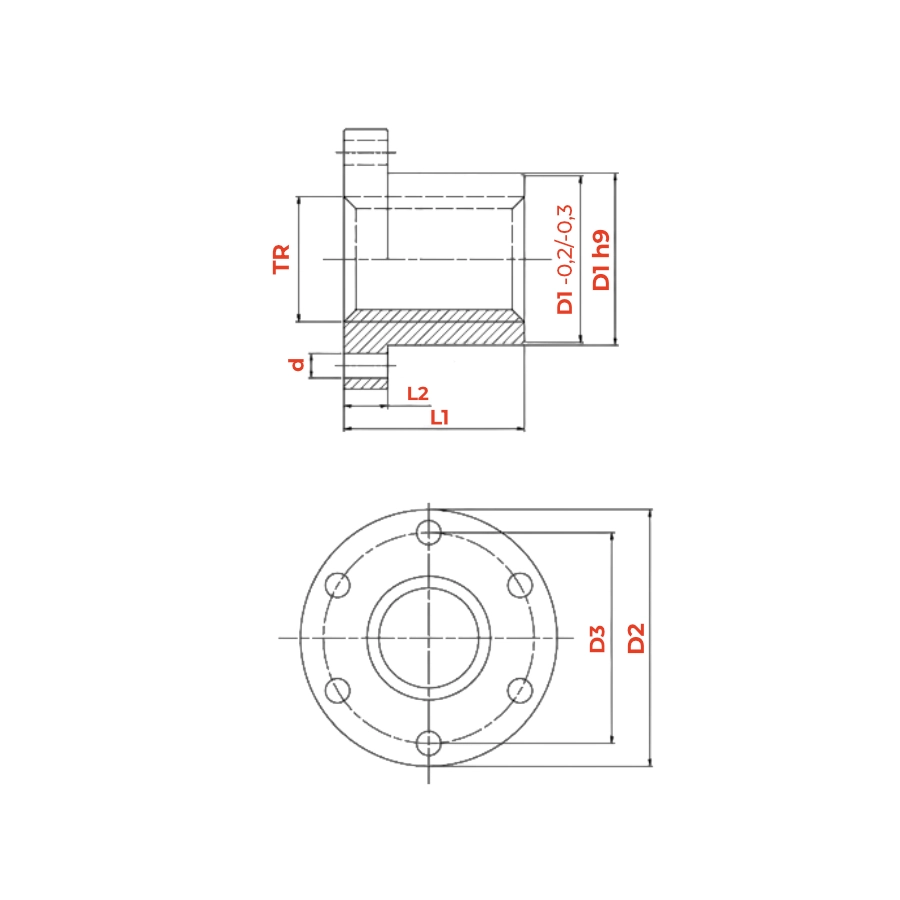

• Внутренний диаметр d: 36 мм.
• Шаг профиля: 6 мм.
• Направление: левое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 45 мм.
• Внешний диаметр фланца D2: 70 мм.
• Диаметр окружности крепежа (PCD): 58 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 16 мм.
• Общая длина корпуса L: 54 мм.
• Площадь контакта профиля: 1950 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита привода от попадания металлической стружки и абразивов, контроль соосности при сборке, периодическая проверка состояния витков каждые 6 месяцев.

Применяемость

Гайка PFR366GTECHNIXPRO применяется в приводных узлах с левым вращением, где критичны снижение инерционных нагрузок, бесшумность хода и отказ от жидких смазочных материалов. Конструкция из нейлона оптимальна для оборудования со средними скоростями перемещения и повторяющимися рабочими циклами.

• Оси позиционирования в промышленных роботах и манипуляторах.
• Линейные модули автоматизации на базе шаговых и сервоприводов.
• Механизмы регулировки и подъёма в станкостроительном оборудовании.
• Прессы, гидравлические системы и штамповочные узлы с винтовой передачей.
• Контрольно-измерительные стенды, требующие высокой стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR366GTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 36×6 мм левого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.

Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить левое направление резьбы?
  При взгляде на торец гайки витки поднимаются справа налево. Индекс G в маркировке подтверждает левую нарезку. Соединение с винтом возможно исключительно при полном совпадении направления профиля.
• Требуется ли наносить смазку на полимерную резьбу?
  Материал обладает встроенными антифрикционными свойствами, поэтому дополнительная смазка не предусмотрена. При работе в условиях повышенной запылённости рекомендуется периодически продувать узел сжатым воздухом для удаления абразивных частиц.
• Какой класс точности обеспечивает данная гайка?
  Изделие изготовлено по допуску h4/e7, что гарантирует минимальный осевой зазор и подходит для задач позиционирования с требованием высокой повторяемости хода.
• Можно ли эксплуатировать гайку при температурах выше +80 °С?
  Превышение указанного порога снижает прочностные характеристики нейлона и может вызвать термическую деформацию профиля. Для сред с повышенным нагревом следует применять металлические или композитные аналоги.
• Каковы признаки критического износа нейлонового профиля?
  Замена требуется при появлении видимого выкрашивания витков, увеличении осевого люфта свыше допустимых значений или возникновении посторонних шумов при вращении. Регулярный визуальный контроль каждые 6 месяцев позволяет своевременно планировать техническое обслуживание.
