KSM 32-6-G — левая стальная гайка Tr32x6 для длинных винтов

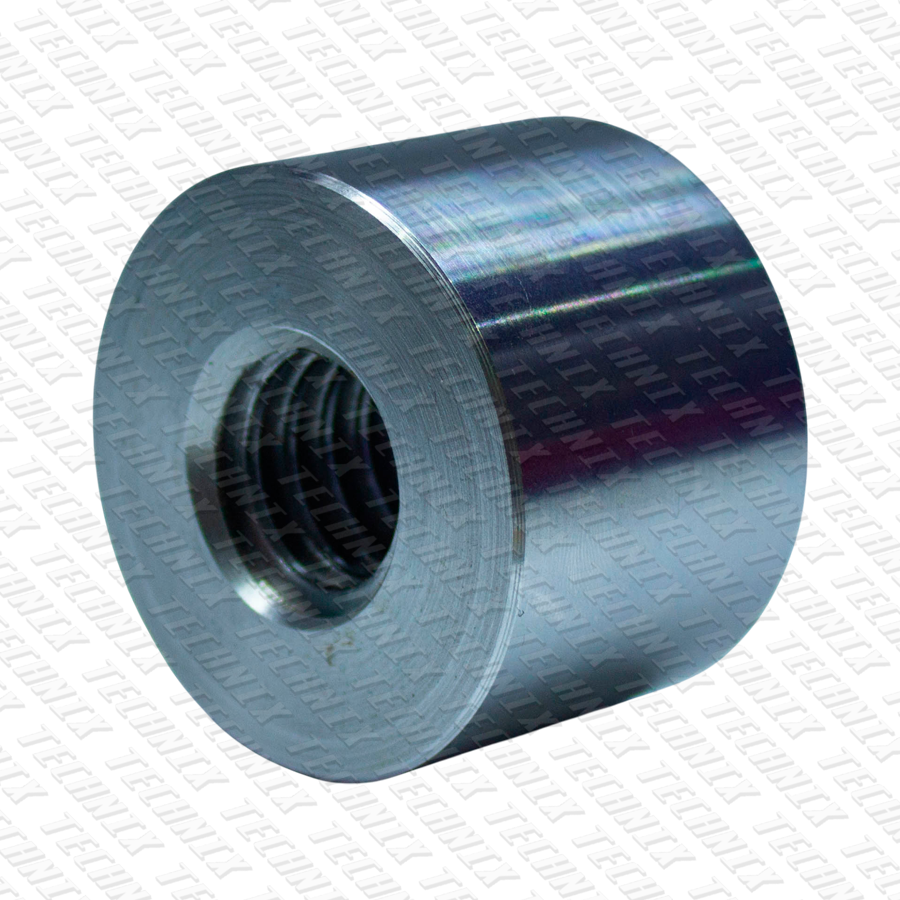

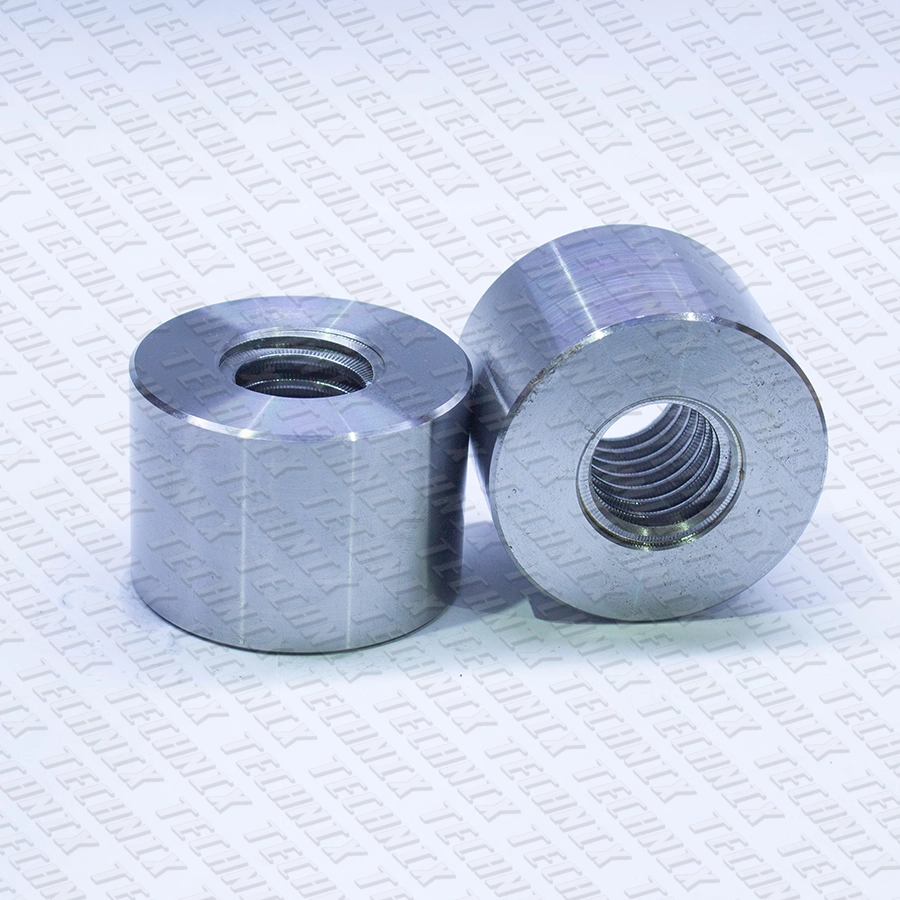

Гайка трапецеидальная KSM 32-6-G TECHNIX PRO — цилиндрическая стальная гайка Ø60 × 48 мм с левой резьбой Tr32x6 LH для винта TR32x6LH. Это самая длинная и самая нагруженная из левых стальных гаек под расточку Ø60: площадь контакта 1871 мм², длительная нагрузка около 5,6 кН. Винт 32 мм выбирают, когда механизм длинный и толкает груз: на ходе от полутора метров слабым звеном становится уже не гайка, а сам винт, который может потерять устойчивость. Левая резьба нужна в валах со встречным движением: раздвижных опорах, регулировке ширины линий, двусторонних толкателях.

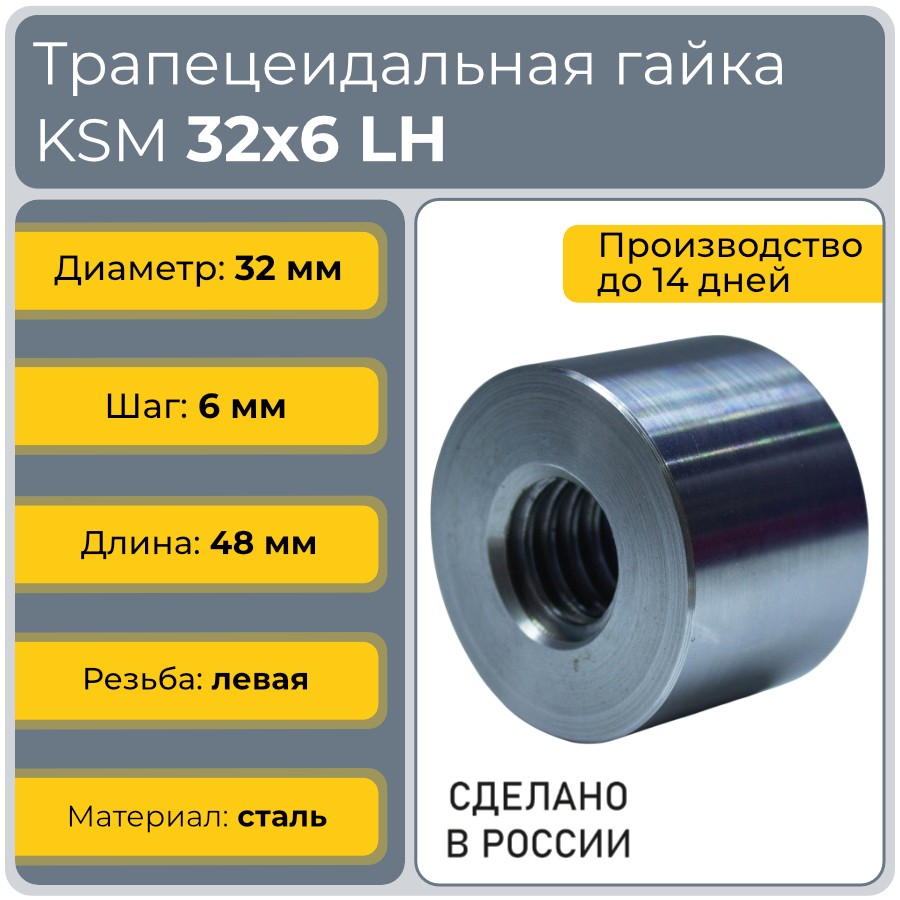

Гайка KSM 32-6-G: наружный диаметр 60 мм, длина 48 мм, внутренняя резьба Tr32x6 левая, диаметр по вершинам витков гайки D₁ ≈ 26 мм, сталь.
Нажмите на параметр или на элемент чертежа.
Длинный винт на сжатие: когда винт слабее гайки
Если гайка толкает груз, участок винта между гайкой и опорой работает как стойка. На коротком ходе его хватает с избытком, но с ростом длины допустимое усилие падает пропорционально квадрату длины. Гайки 30x6 и 32x6 стоят в одной расточке Ø60, а винты у них заметно отличаются по жёсткости:
| Свободная длина винта на сжатие | TR32x6LH (d₃ ≈ 25 мм) | TR30x6LH (d₃ ≈ 23 мм) |
|---|---|---|
| 1000 мм | ≈ 13,2 кН | ≈ 9,5 кН |
| 1500 мм | ≈ 5,9 кН | ≈ 4,2 кН |
| 2000 мм | ≈ 3,3 кН | ≈ 2,4 кН |
| 2500 мм | ≈ 2,1 кН | ≈ 1,5 кН |
| Длительная нагрузка стальной гайки | ≈ 5,6 кН (KSM 32-6-G) | ≈ 4,9 кН (KSM 30-6-G) |
Расчёт по Эйлеру: оба конца винта шарнирно оперты, запас устойчивости 3. Примерно до 1,5 м ресурс пары ограничивает гайка, дальше — винт. Тот же винт TR32x6 выдерживает на 40 % больше, чем TR30x6, а гайка при этом не меняет посадочного места. Если длина больше 2 м, лучше переделать схему: поставить на дальний конец жёсткую опору (допустимое усилие вырастет примерно вдвое) или сделать так, чтобы винт работал на растяжение.
KSM 32-6-G или левая бронзовая LRM 32-6-G
Бронзовая левая LRM 32-6-G — цилиндр того же Ø60, длина 64 мм. Сравнение на винте TR32x6LH со смазкой.
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | KSM 32-6-G | LRM 32-6-G |
|---|---|---|
| Нагрузка по износу | ≈ 5,6 кН | ≈ 16,8 кН |
| Удержание груза | 5,1° | 2,1° |
| КПД пары | 29 % | 39 % |
| Длина гайки | 48 мм | 64 мм |
| Цена (оценка) | дешевле | дороже |
Итог: длинный винт, умеренная нагрузка, редкие перемещения — KSM 32-6-G: бронзе тут просто не дадут развернуться ограничения винта. Короткий ход с нагрузкой больше 6 кН или постоянная работа — бронзовая LRM 32-6-G.
Калькулятор левой гайки Tr32x6 LH
Сравните стальную и бронзовую левые гайки Ø60 на винте TR32x6LH. Устойчивость винта считайте отдельно, по таблице выше.
Ориентиры для работы со смазкой. Капролоновой гайки 32x6 в каталоге нет. Проверить винт на устойчивость.

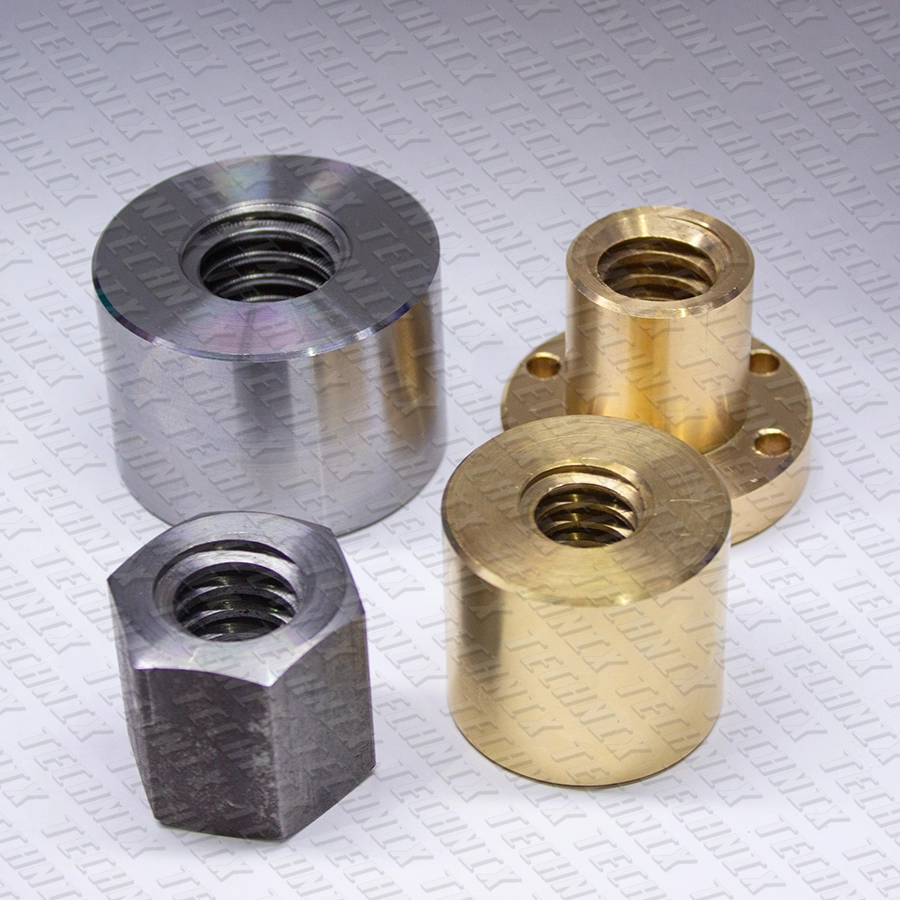

Гайки Tr32x6 в каталоге TECHNIX
Все четыре цилиндрические гайки 32x6 — Ø60. Левые работают с винтом TR32x6LH, правые — с TR32x6.
| Гайка | Материал | Размер | Площадь контакта | Резьба |
|---|---|---|---|---|
| KSM 32-6-G | сталь | Ø60 × 48 | 1871 мм² | левая |
| KSM 32-6-D | сталь | Ø60 × 48 | 1871 мм² | правая |
| LRM 32-6-G | бронза | Ø60 × 64 | 2395 мм² | левая |
| LRM 32-6-D | бронза | Ø60 × 64 | 2395 мм² | правая |
Технические характеристики
| Артикул | KSM326GTECHNIXPRO |
| Серия / типоразмер | KSM / 32x6 |
| Резьба | Tr32x6 LH, трапецеидальная 30°, однозаходная, левая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 60 мм, h10 |
| Длина C | 48 мм |
| Площадь контакта | 1871 мм² |
| Материал | сталь |
| Совместимый винт | TR32x6LH, левый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Каталоги и паспорта продукции — в разделе «Каталоги».
Монтаж KSM 32-6-G на длинном винте
- Схема опор — по возможности ставьте упорный подшипник на тот конец, к которому гайка тянет груз: тогда винт работает на растяжение и предел устойчивости не важен.
- Расточка Ø60 H7 с упором под торец гайки и стопором от проворота — шпонкой или штифтом.
- Соосность — гайку выставляйте по уже закреплённому винту. Длинный винт под собственным весом провисает, и при длине больше 2 м ему нужна промежуточная поддержка.
- Смазка — консистентная, по всей рабочей длине винта. Длинный винт удобно смазывать через щётку или пресс-маслёнку в корпусе гайки.
- Замена — при осевом люфте около 1,5 мм, то есть ¼ шага.
Частые вопросы
К какому винту подходит KSM 32-6-G?
К левому однозаходному винту Tr32x6 LH по ГОСТ 24737-81 или DIN 103, например TR32x6LH TECHNIX PRO, и к левому участку вала со встречной резьбой. Для правого винта есть стальная KSM 32-6-D того же размера.
Какую нагрузку выдерживает KSM 32-6-G?
При постоянной работе со смазкой — около 5,6 кН, примерно 570 кг: это 3 МПа на площадь контакта 1871 мм². На длинном винте, который работает на сжатие, предел может задать сам винт: при свободной длине 1,5 м это около 5,9 кН, при 2 м — около 3,3 кН.
Почему не взять TR30x6, если гайка тоже Ø60?
Можно, если винт короткий. На длинном ходе TR32x6 выдерживает на сжатие примерно на 40 % больше, чем TR30x6, а стальная гайка 32x6 несёт на 15 % больше и на 3 мм длиннее. Корпус под Ø60 при этом переделывать не нужно.
Самотормозит ли пара TR32x6LH и KSM 32-6-G?
Да, с запасом около 5,1°: угол подъёма витка 3,77° меньше угла трения стали по стали. Груз не опустится под собственным весом даже при вибрации, но для точного останова после выключения двигателя тормоз в приводе всё равно нужен.
Есть ли капролоновая гайка 32x6?
В каталоге TECHNIX капролоновых гаек LKM 32x6 нет. Для левого винта TR32x6LH есть стальная KSM 32-6-G и бронзовая LRM 32-6-G, обе Ø60.
Как понять, что KSM 32-6-G пора менять?
Измерьте осевой люфт гайки на винте: около 1,5 мм, то есть ¼ шага, — сигнал к замене. Задиры и потемнение витков означают, что не хватает смазки. В этом случае осмотрите и винт.
