Гофрозащита TNX-R15-400 TECHNIX предназначена для защиты рельсовых направляющих линейного перемещения от пыли, мелких частиц и других производственных загрязнений. Изделие относится к типоразмеру 15 и применяется с направляющими рельсами шириной 15 мм и высотой 15 мм. Минимальная длина составляет 40 мм, максимальная - 400 мм. Гофрированная конструкция позволяет защитному элементу изменять продольный размер при перемещении каретки или другого подвижного узла. Исполнение рассматривают для оборудования, где необходимо прикрыть участок направляющей и обеспечить свободное перемещение механизма в пределах предусмотренного диапазона длины.
Особенности конструкции
Материал гофрозащиты - ткань на пара-арамидной основе с PU-покрытием. Защитная поверхность имеет складчатую форму, которая позволяет изделию сокращаться и раскрываться по направлению линейного перемещения. При установке над рельсом гофра уменьшает непосредственное попадание загрязняющих частиц на защищаемый участок направляющей. Конструкция не является несущим элементом системы и не участвует в передаче нагрузки между рельсом и кареткой. Для корректной работы необходимо обеспечить свободное движение складок, исключить их контакт с выступающим крепежом, острыми кромками и соседними деталями оборудования. Гофрозащита дополняет предусмотренные конструкцией механизма средства защиты направляющих, но не заменяет элементы, отвечающие за направление движения.

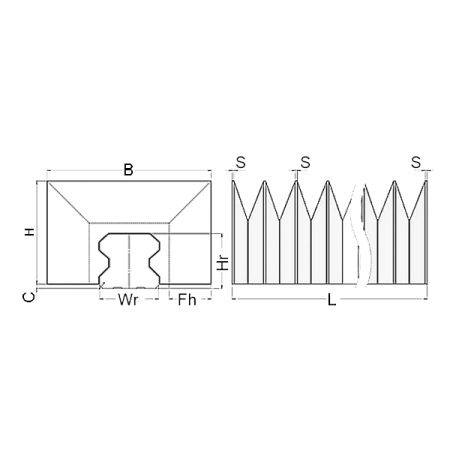

Ширина гофрозащиты B составляет 62 мм. Ширина рельса Wr равна 15 мм, высота рельса Hr - 15 мм. Зазор между основанием рельса и гофрой C составляет 2 мм. Глубина складки Fh равна 15 мм, ширина рамки каркаса и гофры S - 1 мм. Минимальная длина изделия - 40 мм, максимальная - 400 мм. При подборе необходимо сопоставить эти значения с расстоянием между точками крепления в крайних положениях подвижного узла. В сокращённом состоянии складчатая конструкция должна помещаться в предусмотренной монтажной зоне, а при раскрытии не превышать максимальную длину. Отдельно проверяют свободное пространство над рельсом и по его сторонам, чтобы складки не соприкасались с другими компонентами механизма. Максимальная длина гофрозащиты характеризует размер изделия и не определяет самостоятельно рабочий ход каретки.
Расшифровка наименования
- TNX - буквенное обозначение изделия;
- R15 - исполнение для рельсовой направляющей типоразмера 15;
- 400 - максимальная длина гофрозащиты 400 мм;
- TECHNIX - производитель защитного элемента.
Область применения
Гофрозащиту TNX-R15-400 рассматривают для линейных механизмов с рельсовыми направляющими размером 15x15 мм. Изделие может использоваться при комплектации оборудования или замене защитного элемента, если монтажная геометрия позволяет изменять его длину от 40 до 400 мм. При выборе необходимо учитывать ширину 62 мм, глубину складки 15 мм и расположение креплений. Соответствие типоразмера рельса не исключает необходимости проверки свободного пространства вокруг направляющей.
Возможные области применения:
- защита рельсовых направляющих промышленных позиционирующих устройств;
- подвижные узлы автоматизированного сборочного оборудования;
- линейные механизмы подачи заготовок на производственных линиях;
- направляющие элементы станочных установок с перемещающимися каретками.
