О товаре

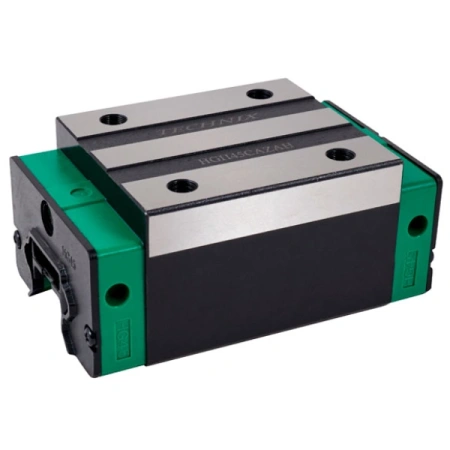

Линейная каретка HGH45HAZAH TECHNIX — шариковая каретка серии HG для направляющих типоразмера 45, рассчитанная на сверхвысокие нагрузки. Удлинённый высокий корпус с усиленными дорожками качения делает эту модель опорным блоком для тяжёлых осей, где критичны запас по грузоподъёмности, жёсткости и точности позиционирования.
HGH45HAZAH устанавливается на направляющие HGR45 и формирует усиленный блок линейного перемещения для тяжёлых промышленных узлов. Исполнение H по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают устойчивый ход с минимальным люфтом даже при работе с крупными массами, повышенными моментами и сложными динамическими режимами.
Стоит обратить внимание
HGH45HAZAH относится к усиленной удлинённой ветке для типоразмера 45. Если базового исполнения HGH45CAZAH уже недостаточно по запасу крутящих моментов и ресурсу, переход на HGH45HAZAH позволяет усилить узел, не меняя типоразмер направляющих.
Расшифровка артикула

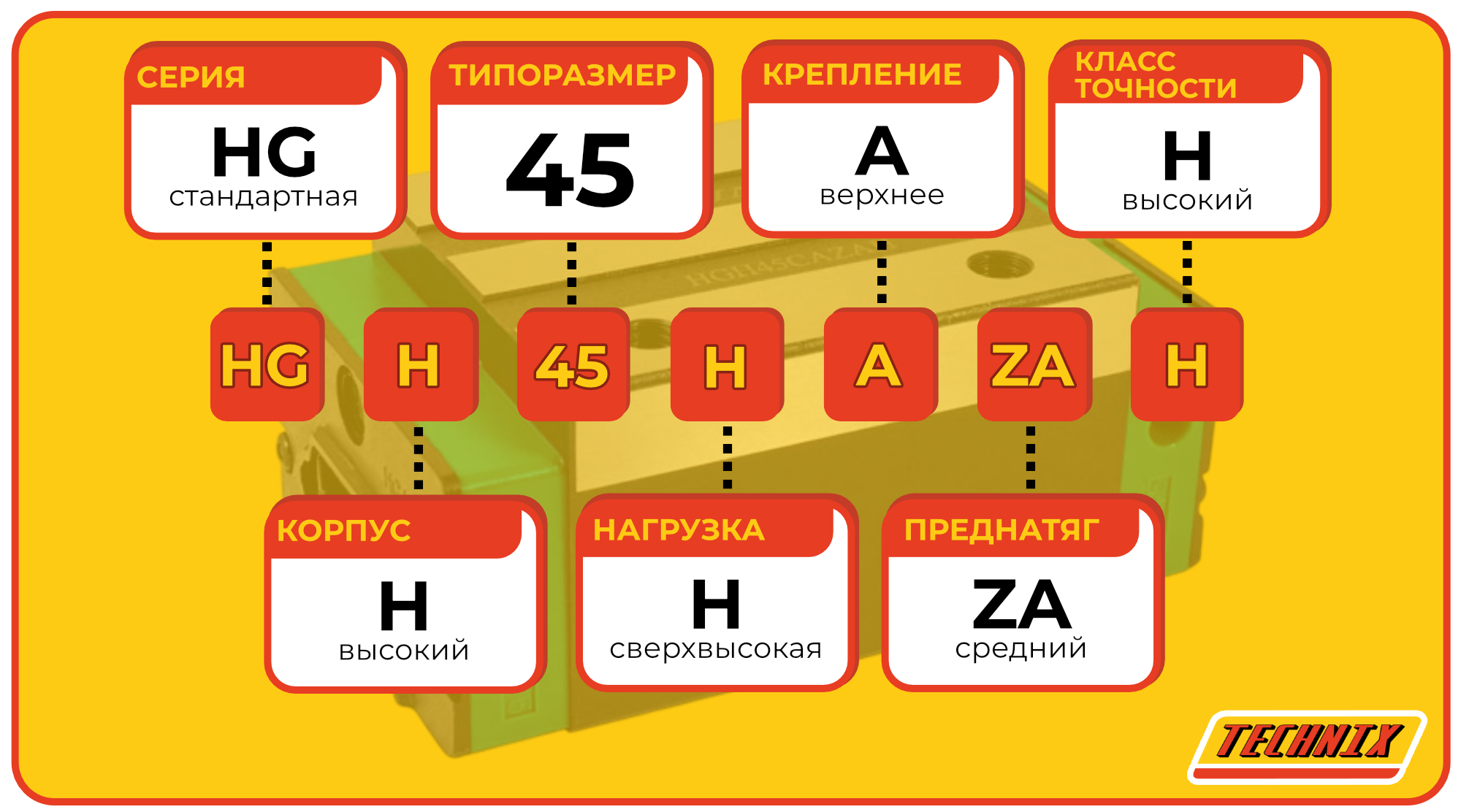

Обозначение HGH45HAZAH отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Правильная расшифровка артикула позволяет быстро оценить область применения каретки и сопоставить её с аналогами других производителей.
- HG — серия HG шариковых линейных направляющих грузоподъёмного типа.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 45 — типоразмер для направляющих шириной 45 мм.
- H — исполнение по возможной нагрузке: сверхвысокая нагрузка (усиленный удлинённый блок).
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход и минимальный люфт.
- H — высокий класс точности.
Полное обозначение: HGH45HAZAH. В артикулах подобной линейки буква H после числа 45 указывает именно на сверхвысокую нагрузку и удлинённое исполнение блока, а заключительная H — на высокий класс точности.
Стоит обратить внимание
В разных каталогах усиленные исполнения могут отмечаться по‑разному, однако для линейки HG H типоразмера 45 именно сочетание букв HAZAH показывает удлинённый сверхнагруженный блок с средним преднатягом ZA и высоким классом точности.
Конструкция и устройство

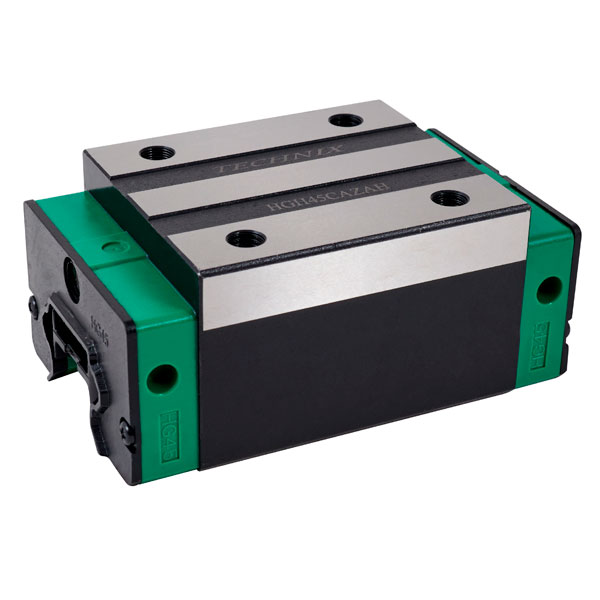

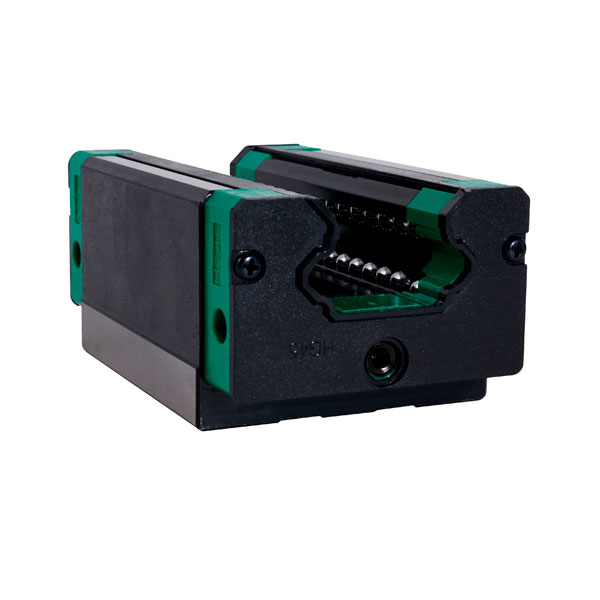

Каретка HGH45HAZAH выполнена в виде высокого прямоугольного шарикового блока бесфланцевого типа для профильных направляющих серии HG типоразмера 45. Удлинённый корпус из закалённой стали со шлифованными дорожками качения обеспечивает повышенную площадь контакта и устойчивость к большим моментам. Четырёхточечный контакт шариков с полукруглым профилем дорожек даёт равномерное распределение нагрузок в разных направлениях, а верхний тип крепления через резьбовые отверстия облегчает интеграцию каретки в тяжёлые линейные модули.
- Высокий прямоугольный корпус H без фланца, удлинённое исполнение для усиленной нагрузки.
- Четырёхточечный контакт шариков и полукруглый профиль дорожек качения.
- Исполнение H по возможной нагрузке, рассчитанное на сверхвысокие усилия и моменты.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с направляющими HGR45 и соответствующими усиленными каретками HG H типоразмера 45.
Стоит обратить внимание
Удлинённая геометрия HGH45HAZAH по сравнению с HGH45CAZAH даёт дополнительный запас по крутящим моментам и жёсткости, но требует учитывать габариты при проектировании посадочных мест, особенно в ограниченном пространстве.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
HGH45HAZAH имеет большую длину и увеличенную ширину по сравнению с HGH45CAZAH. Это даёт серьёзное усиление по моментам, но при проектировании необходимо учитывать требования к пространству и компоновке узла.
Технические параметры и условия эксплуатации

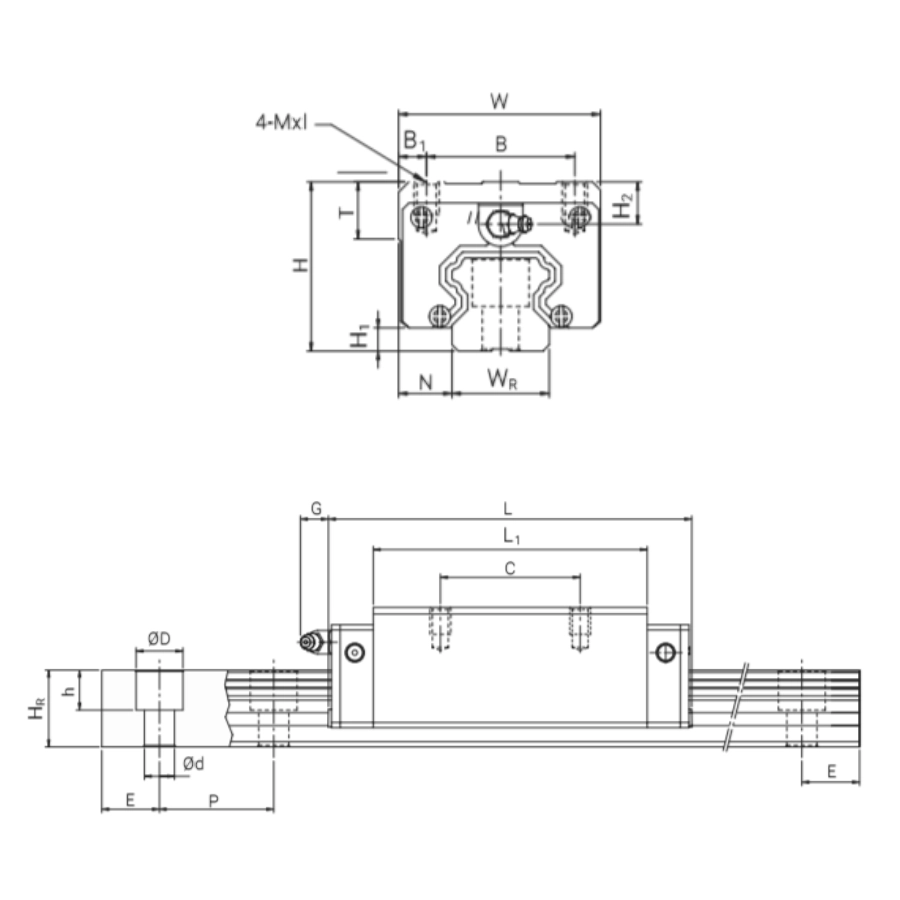

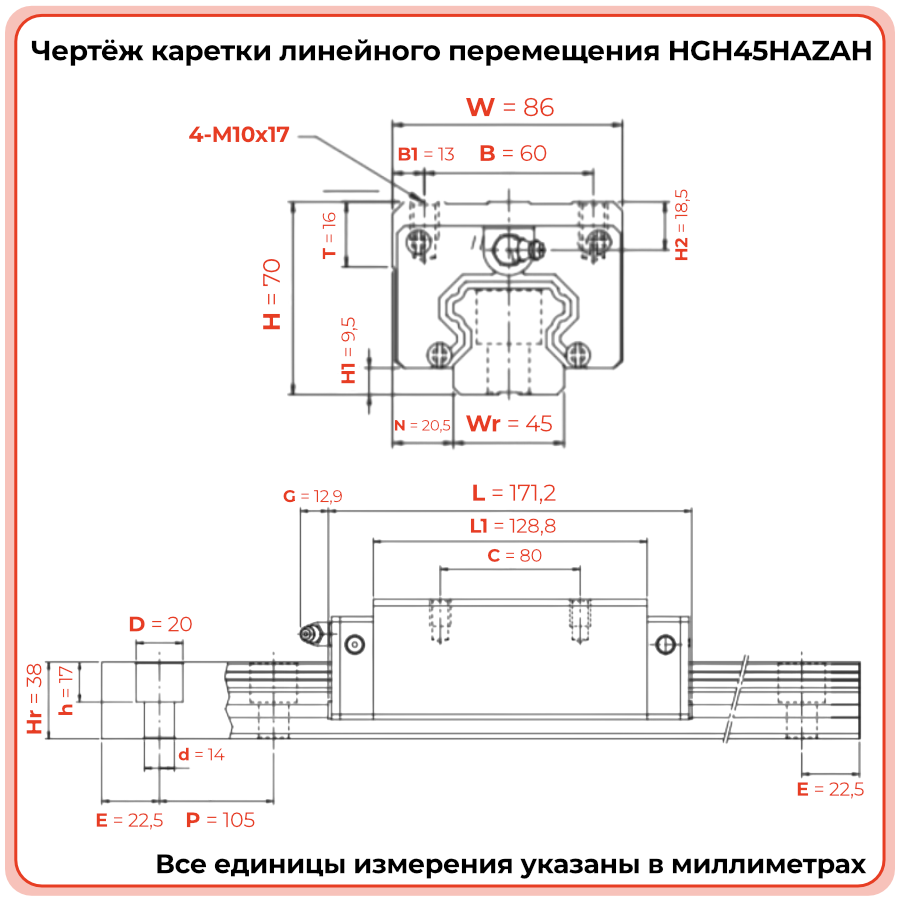

Линейная каретка HGH45HAZAH рассчитана на совместную работу с направляющими HGR45 в узлах с сверхвысокими нагрузками. Габариты корпуса составляют около 171,2×86×70 мм, межцентровые расстояния крепёжных отверстий C — 80 мм, B — 60 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, уменьшенный люфт и устойчивость к значительным статическим и динамическим нагрузкам при длительном ресурсе эксплуатации.
- Серия: HG, грузоподъёмные линейные направляющие.
- Тип корпуса: H, высокий прямоугольный блок без фланца, удлинённое исполнение.
- Типоразмер направляющей: 45.
- Габариты каретки: L ≈ 171,2 мм; W 86,0 мм; H 70,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 80,0 мм; B 60,0 мм.
- Тип крепления: A, сверху.
- Для реализации заявленных характеристик необходим точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
У HGH45HAZAH динамическая и статическая грузоподъёмность выше, чем у HGH45CAZAH. При проектировании важно оценивать не только усилия, но и моменты, а также возможности привода и всей конструкции выдерживать такие режимы.
Применяемость
Каретка HGH45HAZAH TECHNIX применяется в узлах линейного перемещения, где требуются сверхвысокие нагрузки и повышенный запас по жёсткости. Модель широко используется в тяжёлых фрезерных станках с ЧПУ по металлу, термопластавтоматах, мощных портальных комплексах, а также в других промышленных системах, работающих с большими массами и сложной кинематикой.
- Тяжёлые фрезерные станки с ЧПУ по металлу.
- Портальные системы с высокой массой портала и силовых узлов.
- Термопластавтоматы и другое силовое технологическое оборудование.
- Высоконагруженные линейные модули подачи и позиционирования.
- Комплексы, где запас по моментам и грузоподъёмности напрямую влияет на надёжность и ресурс.
Стоит обратить внимание
При выборе между HGH45CAZAH и HGH45HAZAH имеет смысл ориентироваться не только на максимальные усилия, но и на требования к ресурсу и условиям работы (удары, вибрации, цикличность). Во многих задачах усиленное исполнение HAZAH оправдано уже на этапе проектирования, а не только во время модернизации.
Часто задаваемые вопросы
- В каких случаях стоит выбирать HGH45HAZAH вместо HGH45CAZAH?
Если расчётные нагрузки и моменты близки к верхней границе возможностей базового исполнения CAZAH, рационально закладывать в проект усиленный удлинённый блок HAZAH с запасом по ресурсу и жёсткости. - Можно ли заменить существующую каретку на HGH45HAZAH без изменения конструкции узла?
При совпадении серии HG, типоразмера 45, габаритов, межцентровых расстояний и параметров крепёжных отверстий такая замена возможна. Перед решением важно сверить посадочные размеры и оценить влияние увеличения массы каретки на динамику. - Как преднатяг ZA влияет на работу усиленного блока?
Средний преднатяг снижает люфт и повышает жёсткость, что улучшает точность позиционирования. В усиленном исполнении это особенно важно для сохранения стабильности движения при больших нагрузках, но требует учёта при выборе привода. - Нужно ли менять направляющую при переходе на HGH45HAZAH?
Если существующая направляющая HGR45 соответствует требованиям по геометрии и состоянию дорожек качения, её можно сохранить. При заметном износе или повреждениях целесообразно менять комплект целиком. - Подходит ли HGH45HAZAH для модернизации узлов с недостаточным запасом по моментам?
Да, при совпадении посадочных размеров каретка HGH45HAZAH часто используется для усиления узлов, изначально рассчитанных на более короткие блоки, при условии, что вся конструкция и привод выдержат новые режимы работы.
Стоит обратить внимание
Перед модернизацией под HGH45HAZAH рекомендуется пересчитать нагрузки, проверить состояние направляющих и крепежа, оценить влияние увеличения габаритов и массы на динамику системы и работоспособность привода, чтобы сохранить ресурс и точность узла.
