Артикул:
MGN12CZ0HTECHNIX
Характеристики
Серия
—
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
12
Длина L, мм
—
34,7
Все характеристики
1 481 руб.
/шт от 1 до 7 шт
1 481 руб./шт
от 8 до 15 шт
1 407 руб./шт
от 16 до 20 шт
1 378 руб./шт
от 21 шт
1 333 руб./шт
Нет в наличии
Ожидается:
30.09.2026 60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

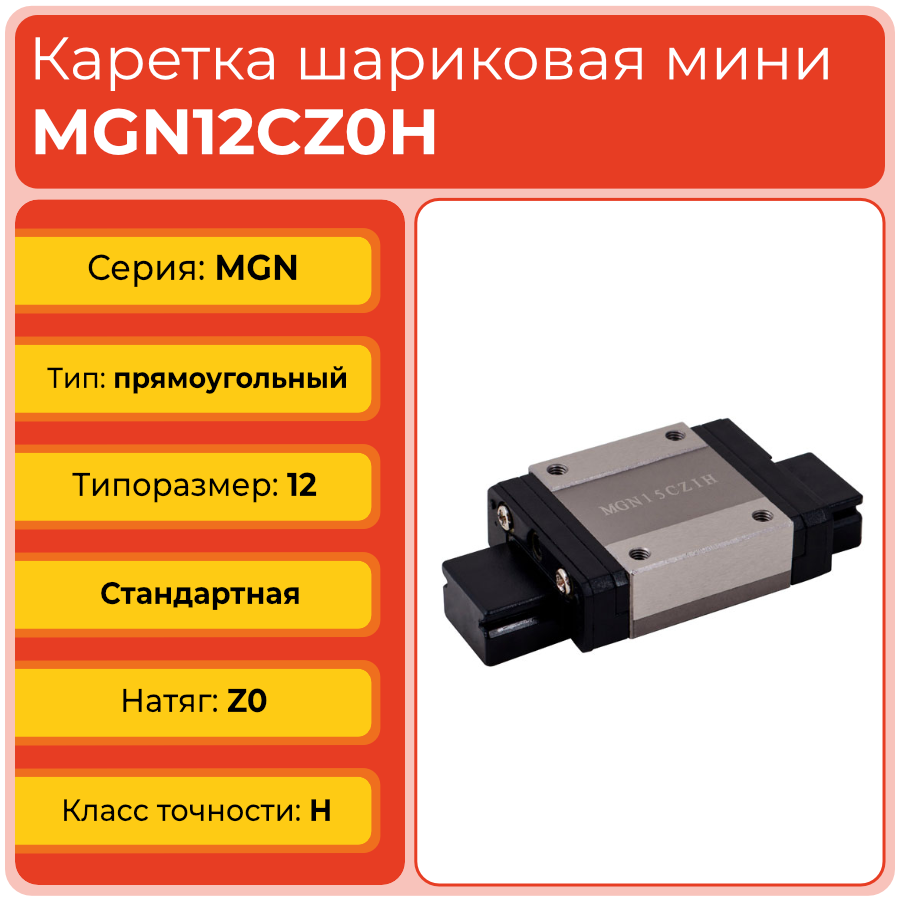

Линейная каретка MGN12CZ0H TECHNIX — миниатюрная шариковая каретка узкого формата для направляющих шириной 12 мм со стандартным типом корпуса C. Модель предназначена для компактных линейных узлов, где требуется аккуратный ход, хорошая повторяемость перемещения и умеренный запас по нагрузке.
MGN12CZ0H применяют в осевых модулях небольших станков с ЧПУ, 3D‑принтеров, гравировальных и маркировочных устройств, в координатных столах, дозирующих и позиционирующих узлах, а также в приборных механизмах и лабораторной автоматике. Направляющая 12 мм с кареткой стандартной длины формирует промежуточный уровень жёсткости между самыми малыми типоразмерами 7–9 мм и более крупными решениями на рельс 15 мм.
Стоит обратить внимание
MGN12CZ0H удобно использовать там, где исполнение на рельс 9 мм уже не даёт нужной жёсткости, а переход на 15 мм выглядит избыточным по габаритам и массе движущихся частей. Каретка помогает сохранить компактность оси при повышении требований к устойчивости хода.

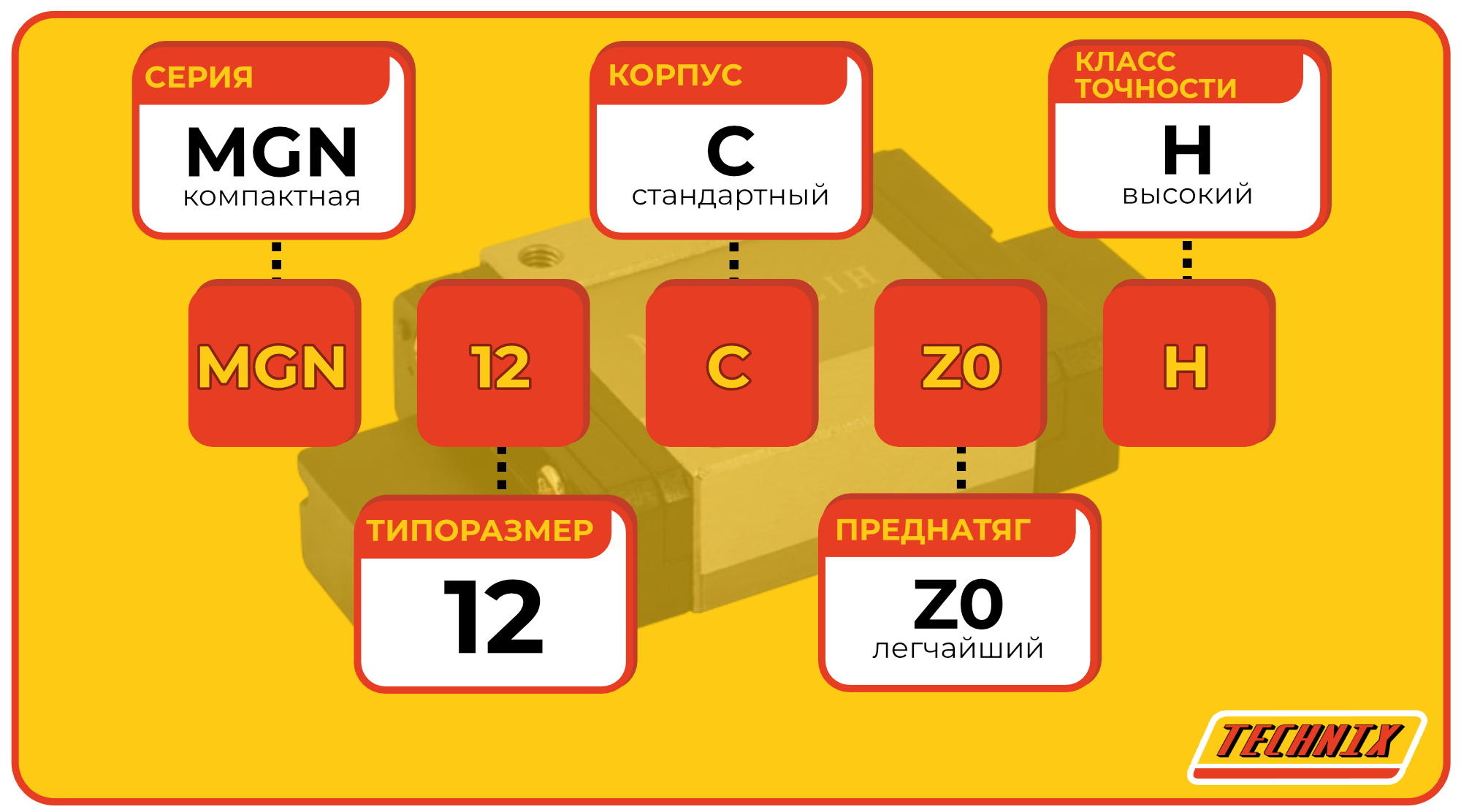

Расшифровка артикула
Обозначение MGN12CZ0H показывает, к какой серии относится каретка, по какой направляющей она работает и какие параметры заложены в корпус и преднатяг. По артикула можно понять, что это компактная узкая каретка на рельс 12 мм со стандартным корпусом C, лёгким преднатягом Z0 и высоким классом точности H.
- MG — серия компактных линейных кареток.
- N — узкий тип каретки.
- 12 — ширина направляющей, 12 мм.
- C — стандартный тип корпуса.
- Z0 — минимальный преднатяг.
- H — высокий класс точности.
Полное обозначение: MGN12CZ0H. Внутри линейки кареток на рельс 12 мм это стандартное по длине исполнение с лёгким преднатягом, которое удобно использовать для типовых задач позиционирования и транспортирующих перемещений в компактных узлах.
Стоит обратить внимание
Для серии MG важно учитывать не только ширину направляющей, но и тип корпуса и преднатяг: MGN12CZ0H и MGN12HZ0HM имеют одинаковый типоразмер, но разную длину и монтажную базу, что по‑разному влияет на устойчивость оси.
Конструкция и устройство

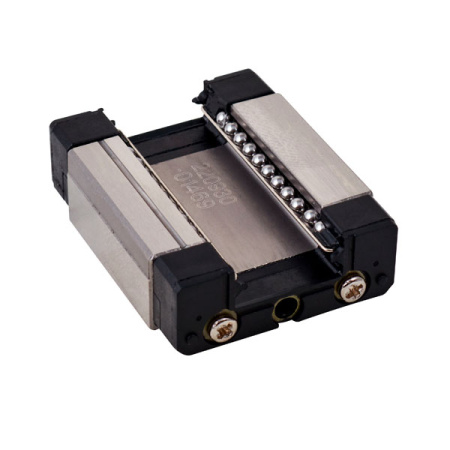

MGN12CZ0H — миниатюрная узкая каретка стандартной длины для профильной направляющей 12 мм. Корпус имеет прямоугольную монтажную площадку с резьбовыми отверстиями под крепёж, внутри расположены дорожки качения и шариковые ряды, образующие замкнутую циркуляцию по профилю рельса. Такая конструкция обеспечивает плавный линейный ход, равномерное распределение нагрузки и аккуратное позиционирование при типичных режимах работы оси.
- Стандартный корпус C для направляющей шириной 12 мм.
- Шариковая система качения с замкнутой циркуляцией.
- Узкое исполнение каретки для компактных линейных узлов.
- Верхний способ крепления через резьбовые отверстия.
- Конструкция, рассчитанная на точный линейный ход при малых и средних нагрузках.
Стоит обратить внимание
Для миниатюрных кареток типоразмера 12 особенно важно качество базовых поверхностей: неровности и перекосы базы быстрее отражаются на плавности хода, чем в более крупных линейных системах.
Размерный ряд серии MG
Ниже приведена таблица миниатюрных линейных кареток серии MG, входящих в ассортимент TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Позиция MGN12CZ0H наглядно показывает промежуточный уровень по длине, высоте и ширине корпуса между малыми каретками 7–9 мм и моделями на рельс 15 мм. Это помогает выбирать исполнение по жёсткости и габаритам под конкретную задачу.
Технические параметры и условия эксплуатации

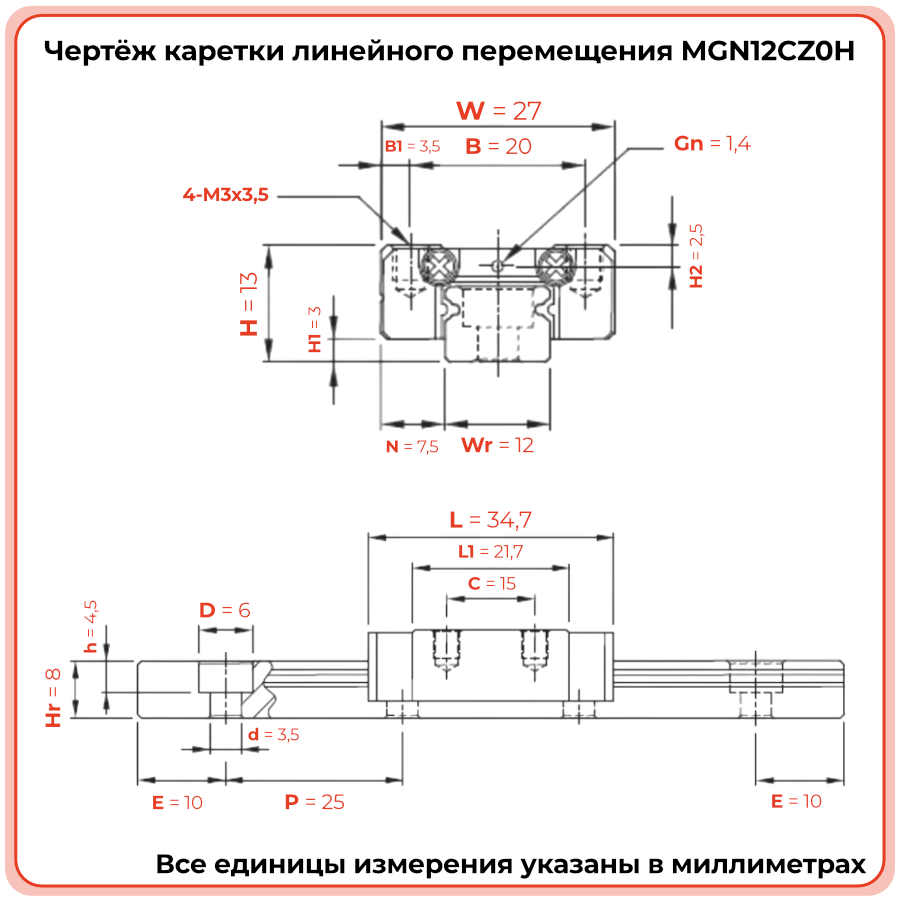

Каретка MGN12CZ0H работает по направляющей шириной 12 мм и рассчитана на компактные линейные узлы с малыми и средними нагрузками. Длина блока составляет 34,7 мм, ширина — 27 мм, высота — 13 мм, межцентровое расстояние крепления — 15 мм, глубина отверстия крепёжного винта — 2,5 мм, крепление выполняется винтами M3. Лёгкий преднатяг Z0 и класс точности H обеспечивают мягкий ход и аккуратное позиционирование при условии правильного монтажа и регулярной смазки.
- Ширина направляющей: 12 мм.
- Габариты каретки: 34,7 × 27 × 13 мм.
- Межцентровое расстояние крепления: 15 мм.
- Глубина отверстия крепёжного винта: 2,5 мм.
- Крепление: винты M3, монтаж сверху.
- Преднатяг: Z0, минимальный.
- Рекомендуемые условия эксплуатации: ровная и жёсткая базовая поверхность, чистая рабочая зона, защита от абразивной пыли и соблюдение рекомендованного режима смазки.
Стоит обратить внимание
Для миниатюрных кареток 12‑го типоразмера важно контролировать реальные нагрузки и длину хода: при значительном превышении расчётного режима ресурс и точность узла могут снижаться быстрее, чем у более крупных систем.
Применяемость
MGN12CZ0H используют в линейных системах, где нужна направляющая 12 мм и компактная каретка стандартной длины: оси небольших ЧПУ‑станков и 3D‑принтеров, модули дозирования и маркировки, механизмы позиционирования деталей, координатные столы, приборные узлы и лабораторные установки. Каретка обеспечивает устойчивый ход при умеренных нагрузках и даёт достаточно жёсткую базу для фиксации порталов, платформ и рабочих органов.
- Компактные оси станков с ЧПУ и 3D‑принтеров.
- Линейные модули дозирования, подачи и маркировки.
- Координатные столы и механизмы позиционирования.
- Приборные и лабораторные линейные узлы.
- Мехатронные системы, где требуется баланс между габаритами и жёсткостью линейной направляющей.
Стоит обратить внимание
Если в процессе эксплуатации увеличиваются требования по нагрузке или устойчивости, для того же типоразмера 12 можно рассмотреть удлинённую каретку MGN12HZ0HM либо переход на рельс и каретку 15‑го типоразмера.
Аналоги
Для технического сравнения и возможной замены каретки MGN12CZ0H можно ориентироваться на решения других производителей миниатюрных линейных направляющих с сопоставимой геометрией и исполнением. Ниже приведён пример прямого аналога.
Перед переходом на аналог другого бренда необходимо сверить каталожные размеры, межцентровые расстояния, глубину резьбы, преднатяг и допустимые нагрузки, чтобы сохранить ожидаемое поведение узла.
Стоит обратить внимание
Если каретка участвует в позиционировании инструмента, печатающей или измерительной головы, допуск по геометрии и преднатягу особенно важен — подбор аналога должен опираться на детальное сравнение каталожных данных, а не только на совпадение артикула.
Часто задаваемые вопросы
- Когда имеет смысл использовать MGN12CZ0H, а не каретку на рельс 9 или 15 мм?
MGN12CZ0H целесообразна, когда формат 9 мм уже недостаточно жёсткий, но переход на 15 мм излишне увеличивает габариты и массу движущихся частей. Типоразмер 12 даёт компромисс между компактностью и устойчивостью. - Чем MGN12CZ0H отличается от MGN12HZ0HM?
MGN12CZ0H имеет стандартную длину корпуса и подходит для типовых задач. MGN12HZ0HM — удлинённая каретка на тот же рельс 12 мм, которая даёт более протяжённую опорную поверхность и лучше подходит при повышенных моментных нагрузках. - Какие базовые требования к монтажу каретки на направляющую 12 мм?
Нужны ровная и жёсткая базовая поверхность, установка рельса без перекоса, аккуратная затяжка крепежа, проверка хода каретки по всей длине и защита зоны качения от загрязнений. - Можно ли заменить MGN12CZ0H TECHNIX на аналог HIWIN?
Да, при условии, что по каталожным данным совпадают габариты, межцентровые расстояния, глубина резьбы, преднатяг и допустимые нагрузки. Без такой сверки поведение узла по жёсткости и точности может отличаться от ожидаемого. - Какие признаки говорят о необходимости обслуживания или замены каретки?
О необходимости обслуживания или замены сигнализируют рост люфта, появление шума и рывков, ухудшение точности позиционирования и изменение характера хода. В таких случаях следует оценить состояние рельса, смазки и при необходимости запланировать замену каретки.
Стоит обратить внимание
Регулярный контроль линейных узлов и плановая замена кареток помогают поддерживать точность и надёжность работы оборудования, особенно там, где от линейного перемещения зависит качество обработки, печати или измерений.
Общая информация
Серия
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
12
Тип
N (узкий), C (стандартный)
Вид
шариковый
Класс точности
H (высокий)
Сфера применения
3D-принтеры, робототехника, станки с ЧПУ
Производитель
TECHNIX
Габариты
Длина L, мм
34,7
Ширина W, мм
27
Высота H, мм
13

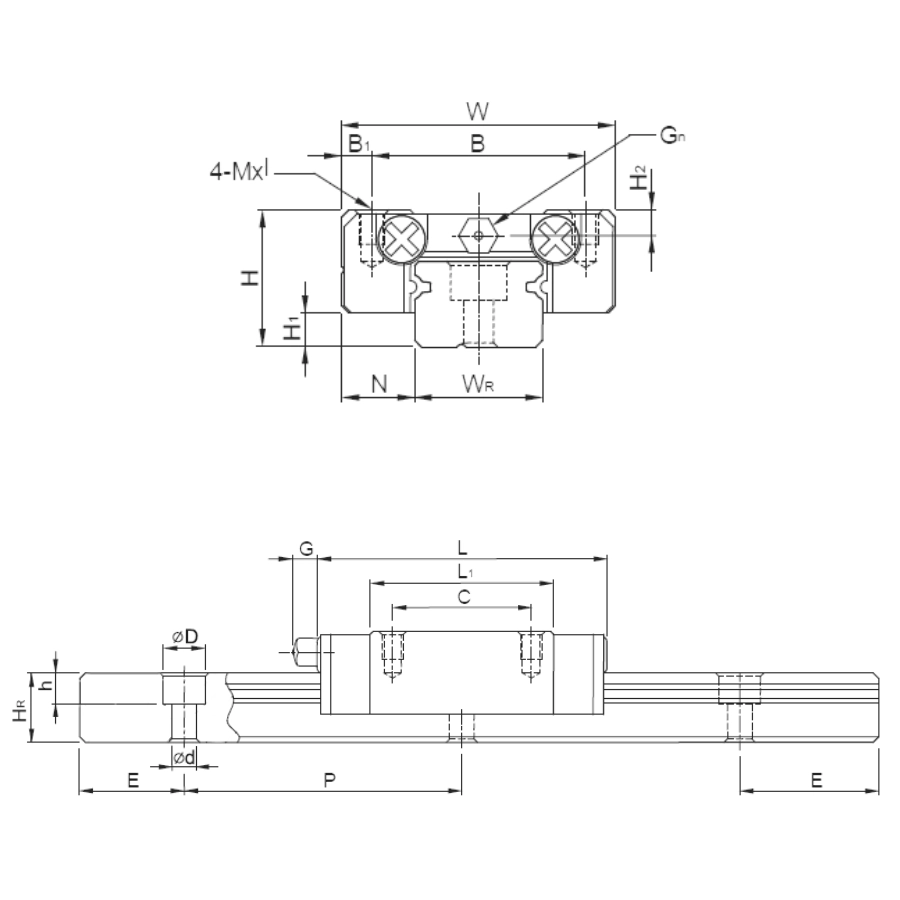

Технические параметры
Натяг
Z0 (легкий)
Межцентровое расстояние крепления C, мм
15
Дополнительный комплект уплотнений ZZ
нет
Зазор от низа каретки до низа рельс (в сборе) H1, мм
3
Длина монтажной площадки L1, мм
21,7
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
7,5
Размер резьбы на монтажной площади M
M3x3,5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
2,5
