Артикул:
MGN15CZ0HTECHNIX
Характеристики
Серия
—
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
15
Длина L, мм
—
42,1
Все характеристики
Аналоги
Аналог ABBA:
BMS15B
1 944 руб.
/шт от 1 до 7 шт
1 944 руб./шт
от 8 до 15 шт
1 847 руб./шт
от 16 до 20 шт
1 808 руб./шт
от 21 шт
1 750 руб./шт
Есть в наличии: 16
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Линейная каретка MGN15CZ0H TECHNIX — миниатюрная шариковая каретка узкого формата для направляющих 15 мм, рассчитанная на точное перемещение рабочих узлов в компактных механизмах. Исполнение с корпусом типа C и лёгким преднатягом делает её удобной базовой кареткой для линейных систем небольшого и среднего размера.
MGN15CZ0H используется как опорный блок в линейных осях 3D‑принтеров, настольных ЧПУ‑станков, модулей дозирования и маркировки, лёгких транспортирующих систем и приборных приводов. Каретка обеспечивает устойчивую опору для порталов, кареток подачи, печатающих головок и измерительных модулей, когда требуется аккуратное позиционирование без излишней жёсткости и массы.
Стоит обратить внимание
MGN15CZ0H часто выбирают как «рабочий стандарт» для узлов на рельс 15 мм: каретка даёт достаточно ровный ход и запас по нагрузке для большинства задач, но при этом сохраняет компактность узла и не усложняет компоновку оборудования.

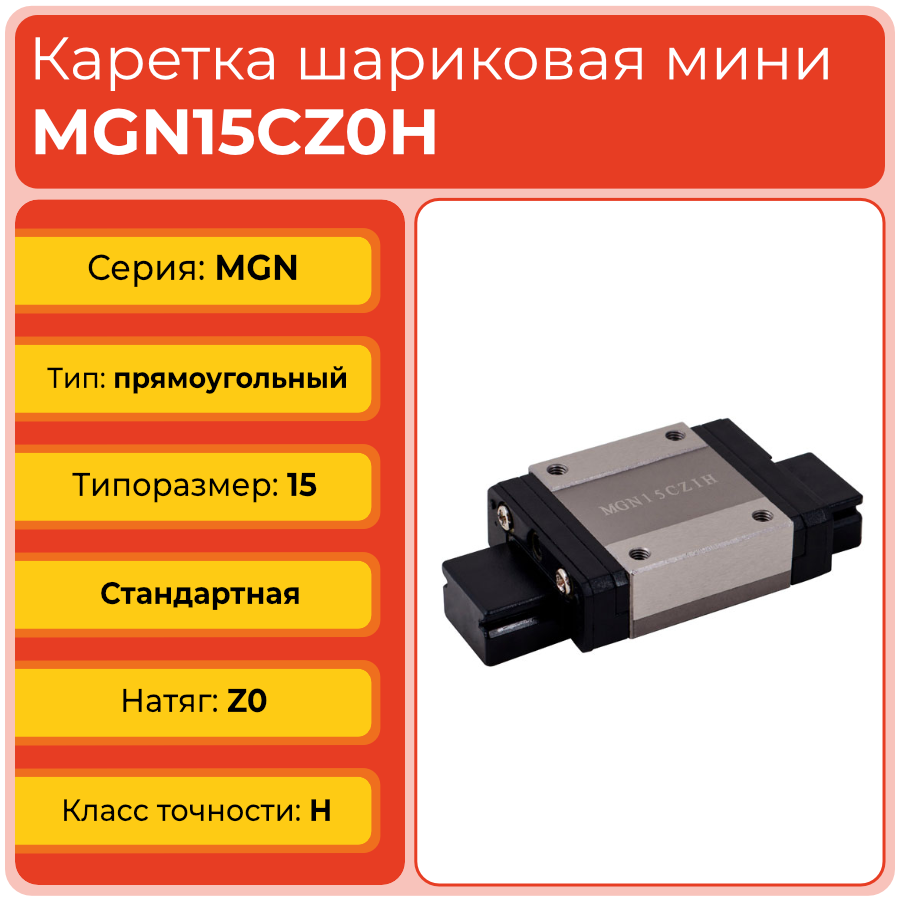

Расшифровка артикула

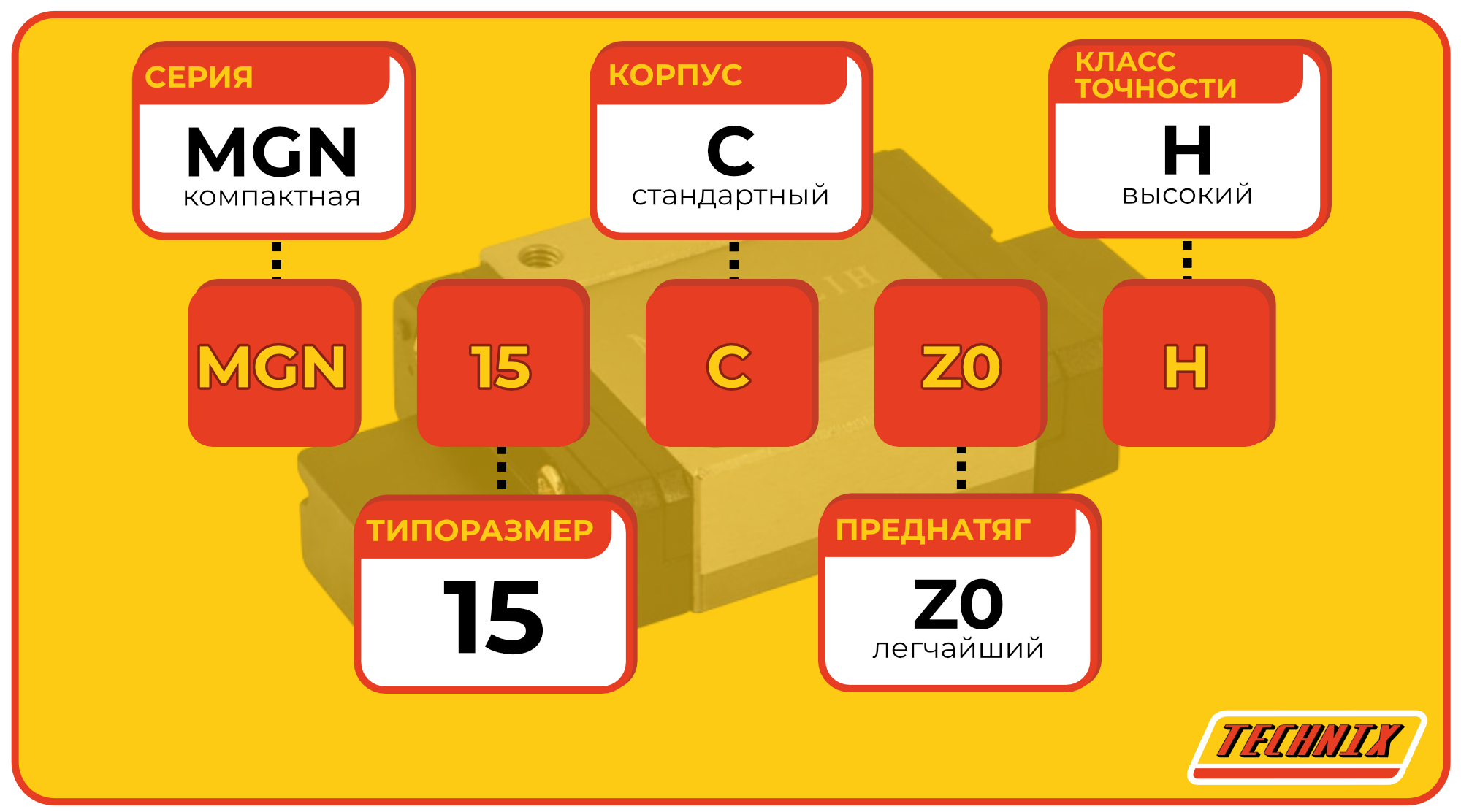

Артикул MGN15CZ0H позволяет прочитать основные характеристики каретки: принадлежность к компактной серии, ширину направляющей, тип корпуса, уровень преднатяга и точность. Это упрощает подбор линейной каретки к рельсу и к конструкции линейного узла ещё на стадии проектирования.
- MG — серия миниатюрных линейных кареток.
- N — узкий тип каретки, ориентированный на компактные узлы.
- 15 — ширина направляющей, 15 мм.
- C — стандартный тип корпуса каретки.
- Z0 — минимальный преднатяг для лёгкого хода.
- H — высокий класс точности.
Полное обозначение: MGN15CZ0H TECHNIX. При выборе важно учитывать, что сочетание корпуса C, преднатяга Z0 и класса H определяет поведение каретки в узле: плавность, жёсткость по позиции и пригодность для конкретного типа оборудования.
Стоит обратить внимание
Исполнения C и H на одной направляющей не являются простыми взаимозаменами: при одинаковой ширине рельса отличаются длина блока, характер опоры и реакция узла на моментные нагрузки. Это нужно учитывать при выборе каретки под конкретную ось.

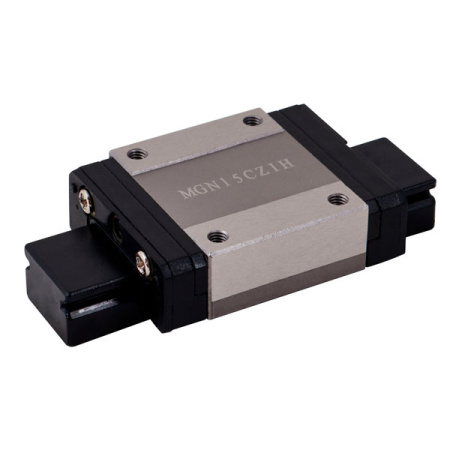

Конструкция и устройство

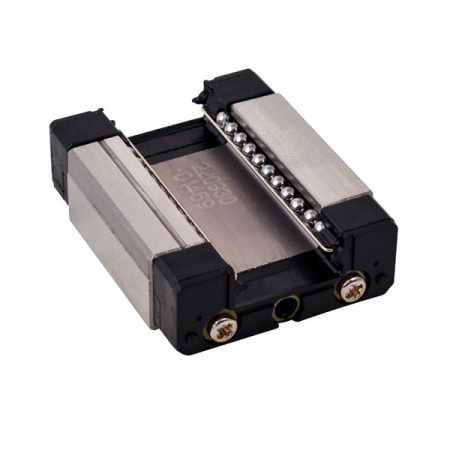

MGN15CZ0H представляет собой узкую миниатюрную каретку стандартной длины для рельсовой направляющей 15 мм. Корпус блока имеет посадочную площадку под крепление к несущей плите, внутри расположены дорожки качения и шариковые ряды, обеспечивающие замкнутую циркуляцию по профилю рельса. Конструкция рассчитана на стабильный линейный ход и аккуратное позиционирование при умеренных нагрузках в узлах промышленной и лабораторной автоматики.
- Узкий корпус для компактной компоновки оборудования.
- Стандартная длина блока для универсальных задач.
- Шариковая система качения с замкнутой циркуляцией.
- Резьбовые отверстия для крепления к монтажной плите.
- Конструкция, ориентированная на точные, но не тяжёлонагруженные линейные узлы.
Стоит обратить внимание
Каретка стандартной длины удобна там, где длина хода ограничена, а установка более длинных блоков затрудняет компоновку или приводит к нежелательному росту массы движущихся частей.
Размерный ряд серии MG
Ниже приведена таблица миниатюрных линейных кареток серии MG, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Внутри ряда MG видно, как изменяются длина каретки и монтажная база при переходе между артикулами. Это помогает подобрать вариант по габаритам и нагрузкам без смены формата направляющей.
Технические параметры и условия эксплуатации

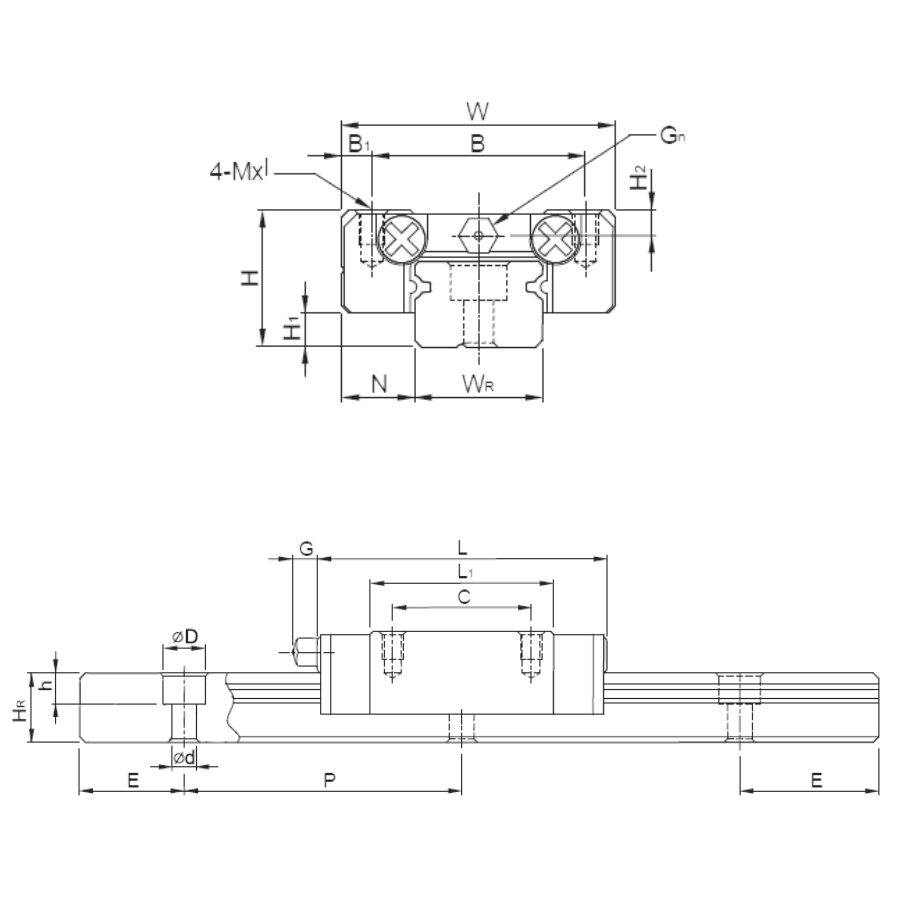

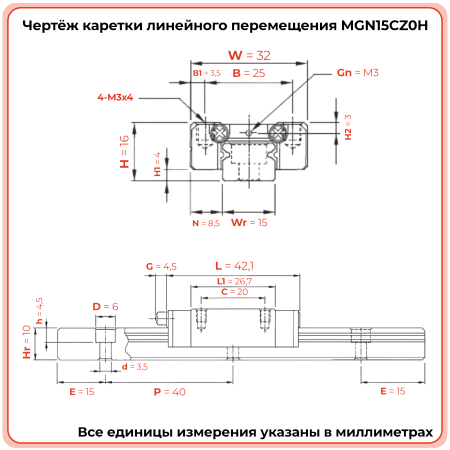

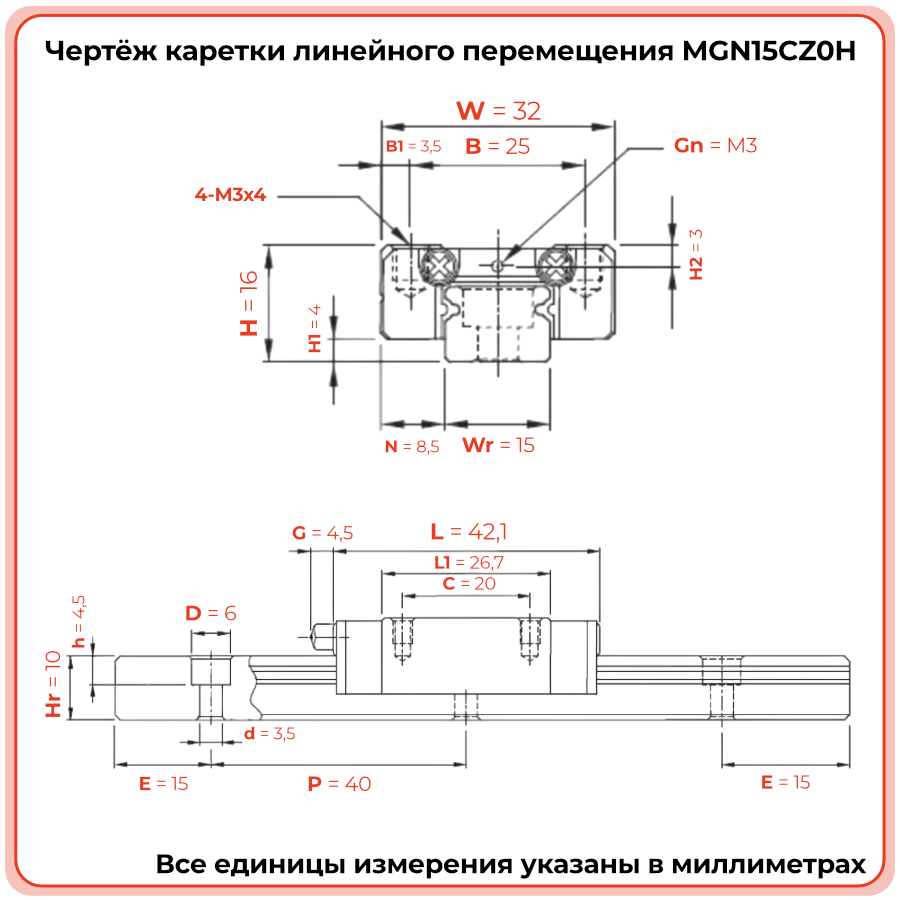

MGN15CZ0H рассчитана на работу в узлах с направляющей 15 мм и умеренным уровнем нагрузки. Каретка имеет длину 42,1 мм, ширину 32 мм, высоту 16 мм, межцентровое расстояние крепления 20 мм, глубину резьбового отверстия 3 мм и монтажную резьбу M3. Преднатяг Z0 и класс точности H позволяют применять её в линейных модулях оборудования, где требуются аккуратный ход, повторяемость позиции и стабильность траектории движения без излишнего сопротивления механизму.
- Ширина направляющей: 15 мм.
- Габариты каретки: 42,1 × 32 × 16 мм.
- Межцентровое расстояние крепления: 20 мм.
- Глубина отверстия крепёжного винта: 3 мм.
- Крепление: сверху, резьба M3.
- Преднатяг: Z0, минимальный.
- Условия эксплуатации: ровная база, отсутствие ударных нагрузок, защита от загрязнений и соблюдение рекомендаций по смазке.
Стоит обратить внимание
При использовании на лёгких сервоприводах и шаговых двигателях минимальный преднатяг помогает снизить потребное усилие и повысить плавность хода, что положительно влияет на ресурс привода и точность позиционирования.
Применяемость
MGN15CZ0H применяется в линейных узлах, где требуется сочетание компактности, достаточного запаса по нагрузке и точности движения. Каретка подходит для осей 3D‑принтеров, модулей позиционирования в малогабаритных ЧПУ‑станках, механизмов подачи и сортировки, координационных платформ, приборных приводов, лёгких манипуляторов и других систем, где направляющие 15 мм используются как базовый элемент линейной кинематики.
- Линейные модули аддитивного и гравировального оборудования.
- Оси подачи в лёгких станках и автоматизированных линиях.
- Координатные столы и приборные приводы.
- Небольшие манипуляторы и автоматизированные рабочие места.
- Мехатронные узлы лабораторной и промышленной автоматики, где требуется аккуратное позиционирование и компактная компоновка.
Стоит обратить внимание
Если в процессе эксплуатации растут требования по жёсткости или нагрузке, стоит рассмотреть переход на длинные исполнения кареток серии MG или другие решения линейных направляющих TECHNIX с более высоким запасом по грузоподъёмности.
Аналоги
MGN15CZ0H относится к распространённому формату миниатюрных кареток на рельс 15 мм, поэтому при необходимости можно ориентироваться на решения других производителей с сопоставимой геометрией и исполнением. Ниже приведены типовые примеры возможных аналогов.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналог другого бренда важно учитывать не только геометрию блока, но и фактический преднатяг, класс точности и поведение узла под рабочими нагрузками, особенно если каретка задействована в узлах позиционирования инструмента или печатающей головки.
Часто задаваемые вопросы
- Для каких задач чаще всего применяют MGN15CZ0H?
Чаще всего каретку используют в линейных модулях 3D‑принтеров, малогабаритных ЧПУ‑станков, позиционирующих столах, узлах подачи и сортировки, а также в приборных механизмах, где требуется точный ход при умеренных нагрузках. - Когда лучше выбирать корпус C, а когда — H?
Корпус C удобен для стандартных задач с ограниченной длиной хода и компактной компоновкой. Исполнение H имеет большую длину корпуса и даёт более протяжённую опорную поверхность, что полезно при повышенных моментных нагрузках и требованиях к жёсткости. - Как правильно монтировать каретку на направляющую 15 мм?
Необходимо обеспечить ровную и чистую базовую поверхность, установить рельс без перекоса, равномерно подтянуть крепёж и проверить ход каретки по всей длине. Желательно исключить попадание абразивных частиц в зону качения и соблюдать рекомендации по смазке. - Можно ли заменить MGN15CZ0H на каретку другого типа?
Замена возможна, но требует проверки геометрии, межцентровых расстояний, глубины резьбы, преднатяга и класса точности. Для узлов позиционирования важно, чтобы новая каретка сохраняла ожидаемое поведение по жёсткости и плавности хода. - Какие признаки говорят о необходимости обслуживания или замены каретки?
О необходимости вмешательства обычно сигнализируют увеличение люфта, появление шума, рывков, ухудшение точности позиционирования и изменение характера хода. В таких случаях стоит оценить состояние направляющей, смазки и, при необходимости, спланировать замену каретки.
Стоит обратить внимание
Регулярная проверка линейных узлов и учёт фактической нагрузки на каретку помогают сохранить точность и надёжность работы оборудования, особенно в системах, где линейные направляющие участвуют в позиционировании инструмента или изделия.
Общая информация
Серия
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
15
Тип
N (узкий), C (стандартный)
Вид
шариковый
Класс точности
H (высокий)
Сфера применения
3D-принтеры, робототехника, станки с ЧПУ
Производитель
TECHNIX
Габариты
Длина L, мм
42,1
Ширина W, мм
32
Высота H, мм
16
Технические параметры
Натяг
Z0 (легкий)
Межцентровое расстояние крепления C, мм
20
Дополнительный комплект уплотнений ZZ
нет
Зазор от низа каретки до низа рельс (в сборе) H1, мм
4
Длина монтажной площадки L1, мм
26,7
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
8,5
Размер резьбы на монтажной площади M
M3x4
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
3
