Артикул:
MGN15HZ0HTECHNIX
Характеристики
Серия
—
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
15
Длина L, мм
—
58,8
Все характеристики
2 204 руб.
/шт от 1 до 7 шт
2 204 руб./шт
от 8 до 15 шт
2 094 руб./шт
от 16 до 20 шт
2 050 руб./шт
от 21 шт
1 984 руб./шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

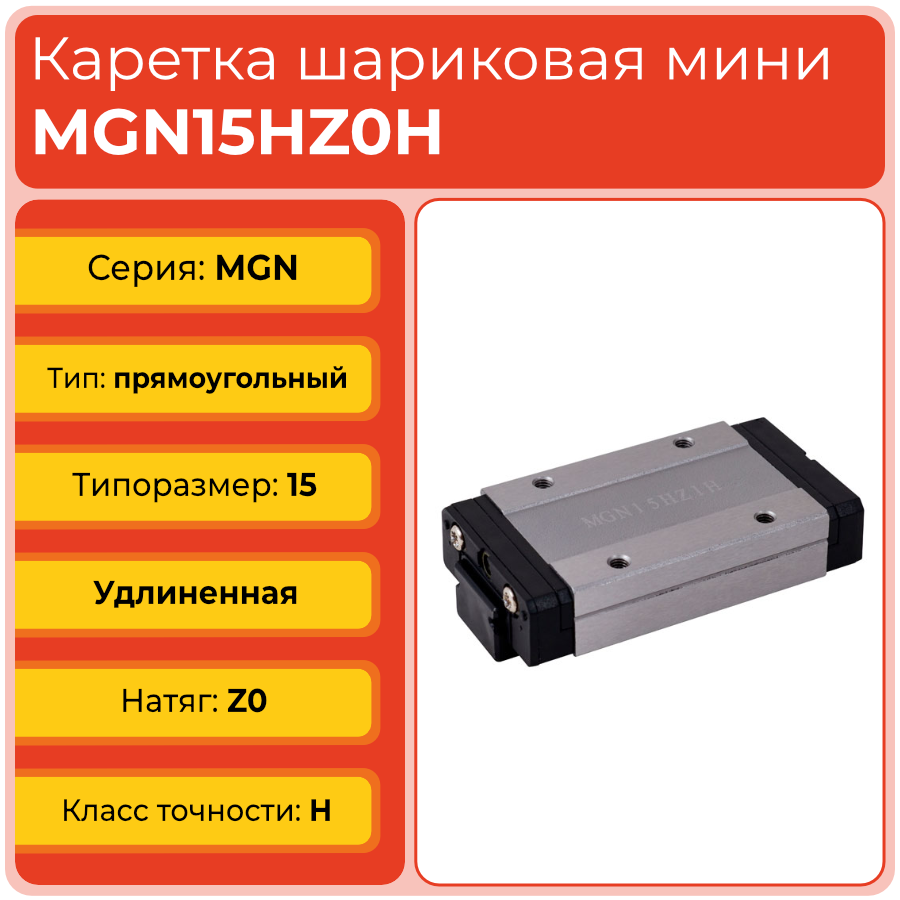

Линейная каретка MGN15HZ0H TECHNIX — миниатюрный шариковый блок для узких линейных направляющих шириной 15 мм. Модель рассчитана на точное линейное перемещение в компактной технике, где важны плавный ход, стабильная геометрия оси, аккуратное позиционирование и экономия монтажного пространства.
Каретка подходит для оборудования, в котором нужно сочетание компактности и точности: 3D-принтеров, настольных станков ЧПУ, лазерных и фрезерных граверов, маркираторов, автоматических дозаторов, лабораторных координатных модулей, приборов контроля и лёгких роботизированных узлов. Длинный корпус помогает сделать опору более устойчивой на направляющей и улучшить поведение оси при повторяющихся циклах.
Стоит обратить внимание
Исполнение H означает удлинённый блок, поэтому каретка лучше подходит для техники, где нужно увеличить стабильность движения без перехода на более широкую направляющую. Для компактных машин это удобный способ повысить уверенность хода без серьёзного роста габаритов.

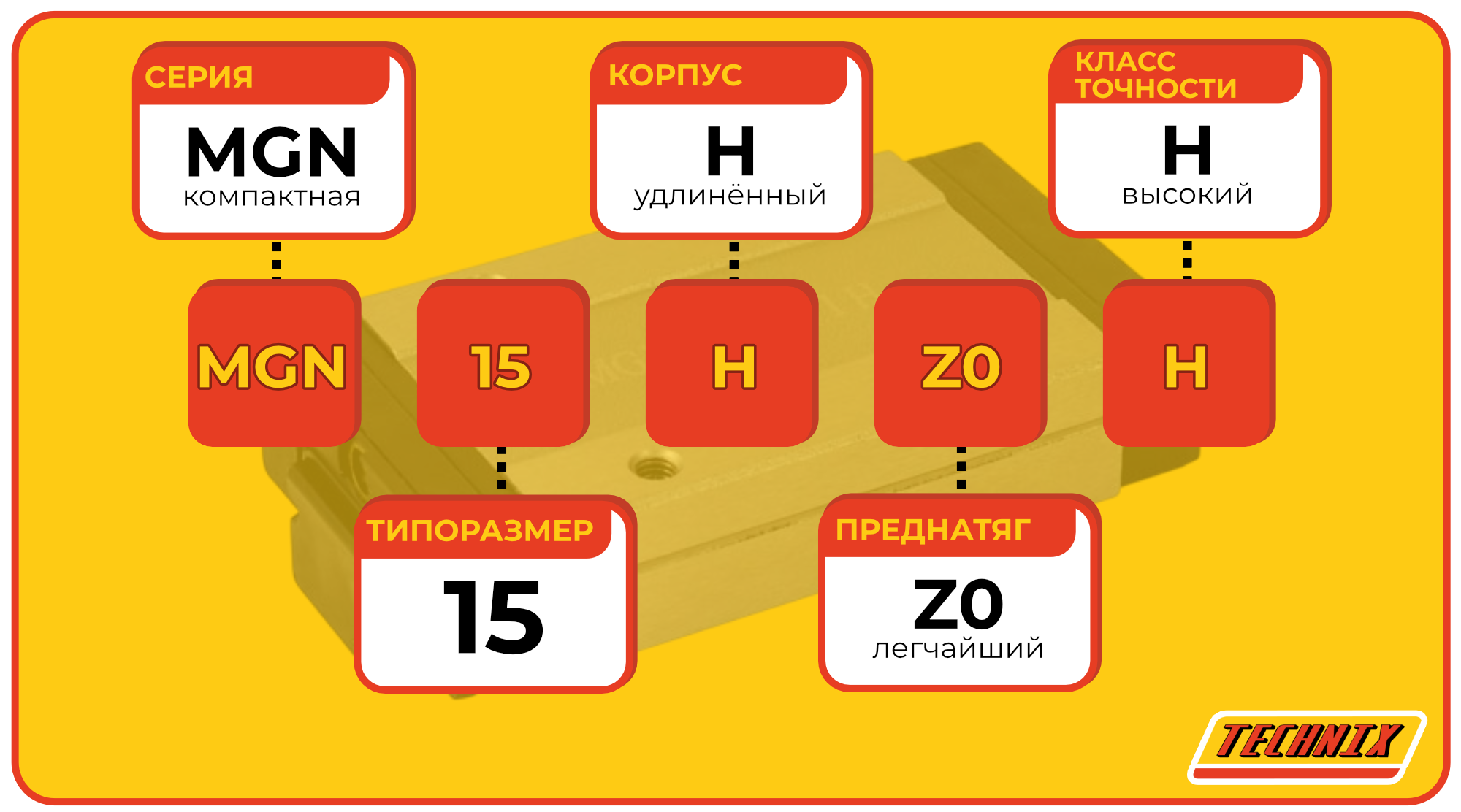

Расшифровка артикула
Маркировка MGN15HZ0H показывает ключевые признаки каретки: серию миниатюрных направляющих, узкое исполнение, типоразмер, длину блока, уровень преднатяга и класс точности. Такая расшифровка помогает быстрее подобрать линейную каретку под рельс, монтажную базу и требования к точности перемещения.
- MG — серия компактных линейных кареток.
- N — тип каретки: узкая.
- 15 — ширина направляющей, 15 мм.
- H — длинный тип блока.
- Z0 — минимальный преднатяг.
- H — класс точности высокий.
Полное обозначение: MGN15HZ0H. При выборе важно учитывать не только типоразмер 15 мм, но и длину каретки, преднатяг, точность, а также совместимость с конкретной линейной направляющей и конструкцией оборудования.
Стоит обратить внимание
Внутри одной серии одинаковая ширина направляющей ещё не означает полную взаимозаменяемость. На поведение оси также влияют длина блока, монтажная база и характер преднатяга, поэтому длинные и короткие модификации стоит разделять уже на этапе подбора.
Конструкция и устройство

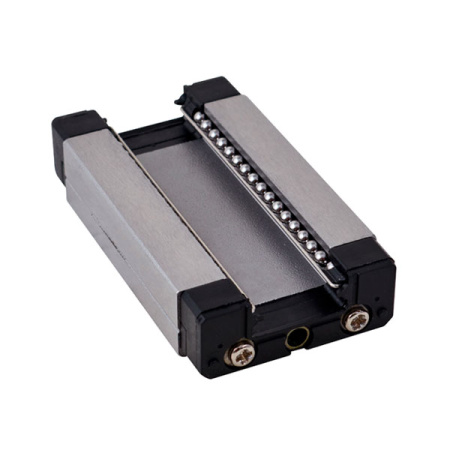

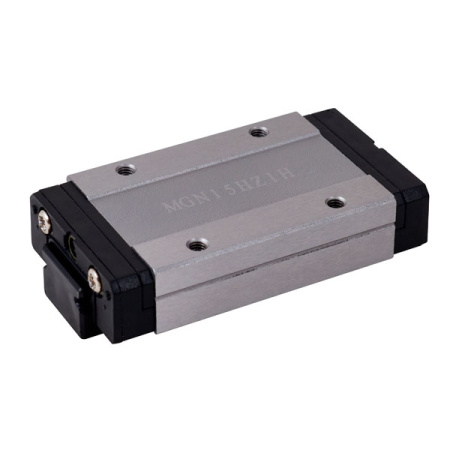

MGN15HZ0H TECHNIX — это узкая линейная каретка миниатюрного формата для работы по профильной рельсовой направляющей 15 мм. Корпус блока выполнен в удлинённом исполнении, внутри размещена шариковая система качения с замкнутой циркуляцией, благодаря которой каретка перемещается плавно и точно. Такая конструкция хорошо подходит для компактных координатных осей, кареток подачи, оптических столиков, 3D-печати и лёгких автоматизированных механизмов.
- Узкий корпус для компактной компоновки оборудования.
- Удлинённый блок для более устойчивого контакта с направляющей.
- Шариковая система качения для плавного линейного хода.
- Резьбовые монтажные отверстия для удобной установки сверху.
- Компоновка для точных и малогабаритных узлов перемещения.
Стоит обратить внимание
Для миниатюрных направляющих особенно важны чистота посадочных поверхностей и аккуратная затяжка крепежа. Даже небольшой перекос на компактной оси может заметно сказаться на плавности движения и ресурсе каретки.
Размерный ряд серии MG N
Ниже приведена таблица всех типоразмеров серии MG N, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
В размерном ряду MGN15 текущая каретка относится к длинным исполнениям. По сравнению с короткими блоками она даёт более протяжённую базу опоры, что полезно для печатающих головок, инструментальных порталов и компактных координатных узлов.
Технические параметры и условия эксплуатации

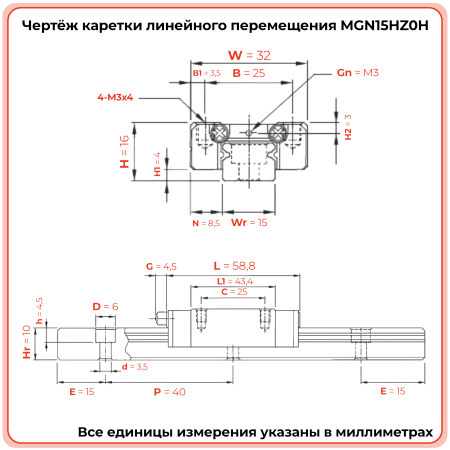

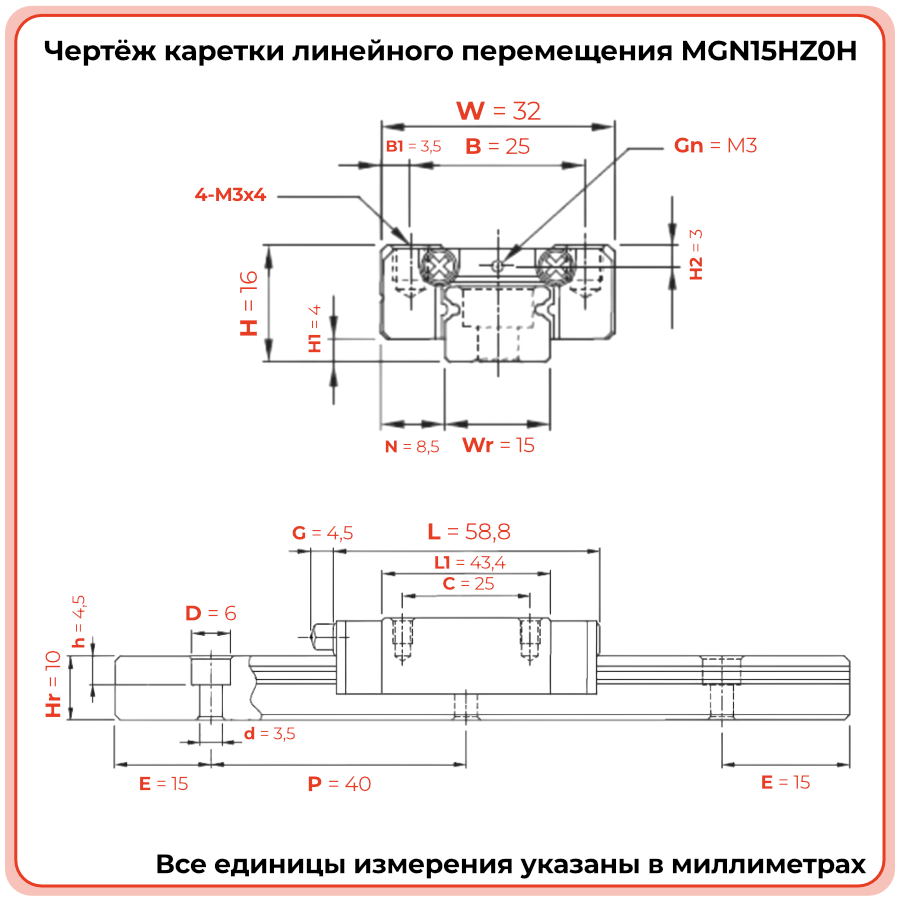

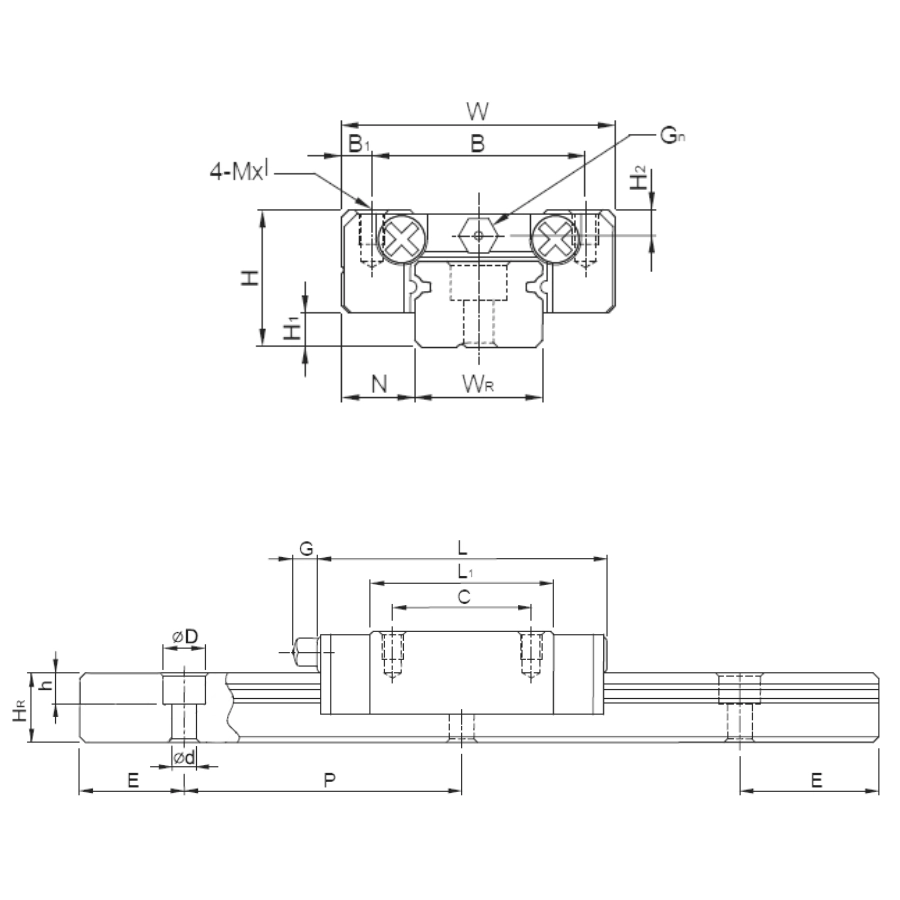

Каретка MGN15HZ0H предназначена для направляющих шириной 15 мм и ориентирована на точные малогабаритные механизмы. Длина блока составляет 58,8 мм, высота — 16 мм, ширина — 32 мм, межцентровое расстояние крепления — 25 мм, глубина отверстия крепёжного винта — 3 мм, резьба монтажных отверстий — M3x4. Минимальный преднатяг Z0 помогает сохранить лёгкость хода, а высокий класс точности делает модель подходящей для оборудования, где важны повторяемость перемещения, стабильность траектории и чистая работа линейной оси.[file:16][web:18][web:22]
- Серия: MG, компактные линейные каретки.
- Тип каретки: узкая, для компактных направляющих.
- Тип блока: длинный.
- Ширина направляющей: 15 мм.
- Габариты каретки: 58,8 × 32 × 16 мм.
- Преднатяг: Z0, минимальный.
- Класс точности: H, высокий.
- Крепление: сверху, резьба M3x4.
- Условия эксплуатации: ровная базовая поверхность, защита от абразивной пыли, регулярная смазка, отсутствие ударных перегрузок и перекоса при сборке.
Стоит обратить внимание
Для принтеров, дозаторов, лабораторных столиков и лёгких станочных осей минимальный преднатяг часто оказывается практичным решением: снижается сопротивление движению, а плавность хода остаётся достаточной для точного позиционирования в компактной технике.
Применяемость
MGN15HZ0H TECHNIX используют там, где стандартные направляющие занимают слишком много места, а от узла всё равно требуется точное и повторяемое перемещение. Такая каретка хорошо встраивается в 3D-принтеры, настольные и учебные станки ЧПУ, лазерные граверы, маркировочное оборудование, автоматические дозирующие системы, координатные столы, компактные pick-and-place модули, приборы визуального контроля и мехатронные узлы лабораторной техники.
- Печатающие и подающие оси 3D-принтеров.
- Каретки лазерных и фрезерных мини-граверов.
- Настольные ЧПУ-станки и лёгкие портальные системы.
- Лабораторные координатные платформы и измерительные модули.
- Автоматические дозаторы, маркираторы и позиционеры.
- Компактные роботизированные механизмы и приборные узлы с ограниченным пространством под монтаж.
Стоит обратить внимание
Если оборудование работает в чистой среде и с умеренной нагрузкой, длинная миниатюрная каретка часто даёт более удобный баланс между устойчивостью и компактностью, чем переход на более крупный типоразмер направляющей.
Аналоги
Каретка MGN15HZ0H TECHNIX относится к распространённому формату миниатюрных линейных направляющих, поэтому при подборе можно ориентироваться на совместимые решения других брендов. Ниже приведены предложенные аналоги для предварительного кросс-сравнения по геометрии, монтажной базе и рабочим характеристикам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене миниатюрной каретки важно сверять не только ширину направляющей, но и длину блока, расстояния между крепёжными точками, глубину резьбы, преднатяг и фактическую жёсткость узла. Для печатающей, измерительной и дозирующей техники эти различия могут напрямую влиять на качество работы механизма.
Часто задаваемые вопросы
- Чем MGN15HZ0H отличается от короткой каретки MGN15?
Длинный блок имеет большую опорную базу по длине направляющей, поэтому ось ведёт себя стабильнее при циклической работе. Это особенно полезно для кареток 3D-принтеров, компактных граверов, дозаторов и координатных столов, где важно уменьшить чувствительность к перекосам. - Подойдёт ли эта каретка для 3D-принтера или мини-станка?
Да, MGN15HZ0H хорошо подходит для компактной техники с требованиями к точности перемещения и ограниченным монтажным пространством. Её часто рассматривают для печатающих осей, лёгких ЧПУ-модулей, лазерных головок и приборных механизмов. - Какие требования к монтажу каретки?
Нужны ровная и чистая посадочная поверхность, корректная установка направляющей без перекоса, равномерная затяжка крепежа и контроль плавности хода по всей длине рельса. Для миниатюрных кареток важно не допускать загрязнения зоны качения и перетяжки винтов. - Можно ли заменить её на аналог другого бренда?
Да, но только после проверки фактических размеров, длины блока, отверстий крепления, преднатяга, класса точности и допустимых нагрузок. В миниатюрных линейных системах даже небольшие расхождения могут изменить жёсткость и точность оси. - Как понять, что каретку пора менять?
Обычно на замену указывают рост люфта, ухудшение плавности хода, появление шума, рывков, снижение точности позиционирования и видимые следы износа. Дополнительно следует проверить состояние рельса, смазки и правильность установки всего линейного узла.
Стоит обратить внимание
Для узлов, работающих в повторяющемся цикле, полезно периодически контролировать плавность движения и состояние направляющей. Такая профилактика помогает заранее заметить износ и не доводить оборудование до внеплановой остановки.
Общая информация
Серия
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
15
Тип
N (узкий), H (длинный)
Вид
шариковый
Класс точности
H (высокий)
Сфера применения
3D-принтеры, робототехника, станки с ЧПУ
Производитель
TECHNIX
Габариты
Длина L, мм
58,8
Ширина W, мм
32
Высота H, мм
16
Технические параметры
Натяг
Z0 (легкий)
Межцентровое расстояние крепления C, мм
25
Дополнительный комплект уплотнений ZZ
нет
Зазор от низа каретки до низа рельс (в сборе) H1, мм
4
Длина монтажной площадки L1, мм
43,4
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
8,5
Размер резьбы на монтажной площади M
M3x4
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
3
