Артикул:
MGN7CZ0HTECHNIX
Характеристики
Серия
—
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
7
Длина L, мм
—
22,5
Все характеристики
Аналоги
Аналог HIWIN:
MGN7CZ0H
Аналог ABBA:
BMS7B
1 204 руб.
/шт от 1 до 7 шт
1 204 руб./шт
от 8 до 15 шт
1 144 руб./шт
от 16 до 20 шт
1 120 руб./шт
от 21 шт
1 084 руб./шт
Есть в наличии: 1
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Линейная каретка MGN7CZ0H TECHNIX — миниатюрный шариковый блок узкого формата для направляющих шириной 7 мм. Каретка разработана для точных и очень компактных линейных узлов, где движение выполняется по небольшой длине хода и при невысоких нагрузках.
MGN7CZ0H применяют в микро‑механизмах, приборных и лабораторных узлах, миниатюрных приводах перемещения, тонких каретках подачи и вспомогательных осях малогабаритных 3D‑принтеров, граверов, дозаторов, тестовых стендов. Узкая направляющая 7 мм вместе с этой кареткой позволяет реализовать аккуратный линейный ход в местах, где для стандартных решений просто недостаточно монтажного пространства.
Стоит обратить внимание
MGN7CZ0H — одно из самых миниатюрных исполнений в линейке TECHNIX: каретка ориентирована не на большую грузоподъёмность, а на точный и контролируемый ход при малых усилиях. Это делает её удобной основой для тонкой и аккуратной механики.

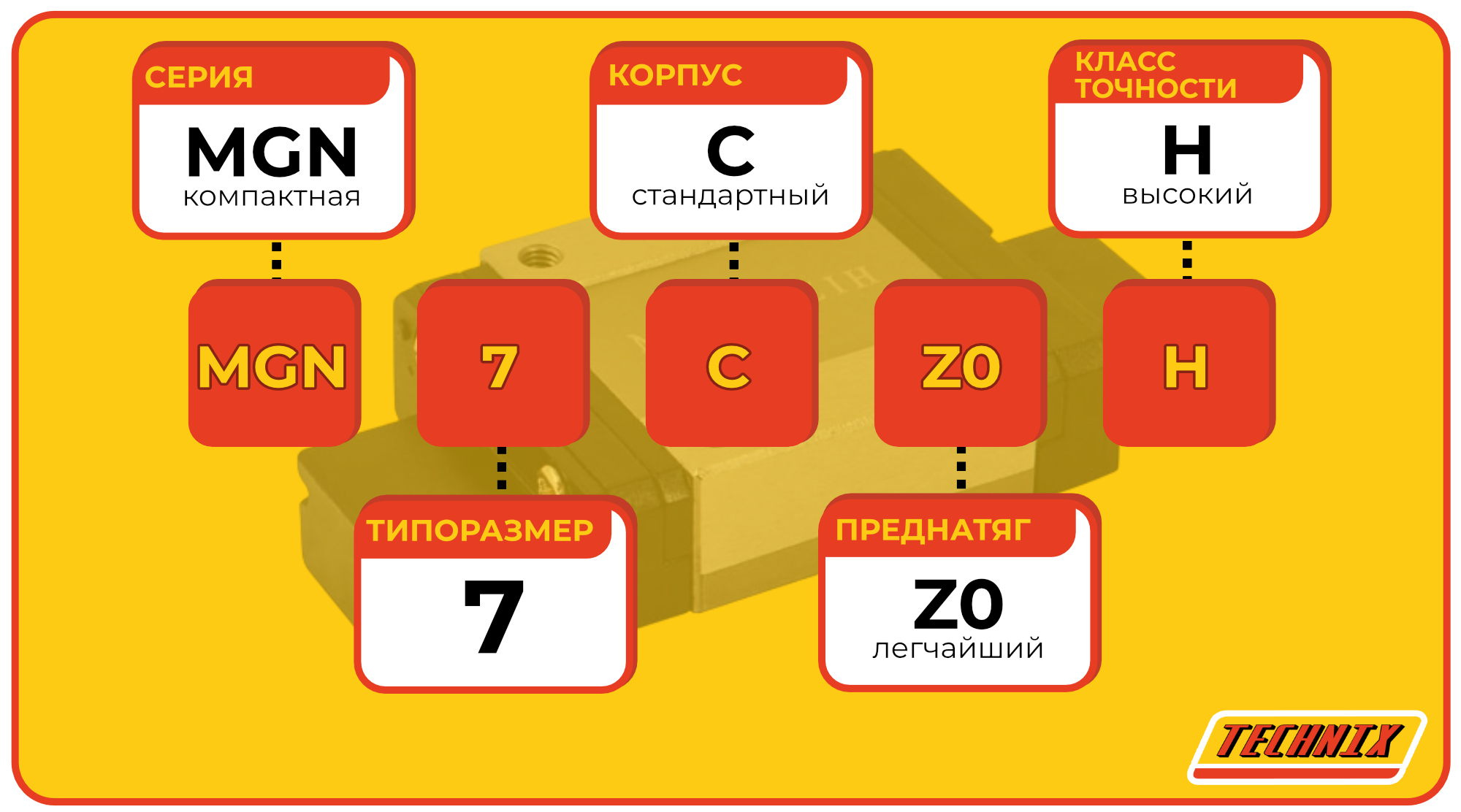

Расшифровка артикула
Маркировка MGN7CZ0H задаёт сразу несколько параметров каретки: формат линейной системы, ширину рельса, тип корпуса, преднатяг и класс точности. Это позволяет инженеру по артикула быстро оценить пригодность каретки для требуемого узла перемещения.
- MG — серия компактных линейных направляющих и кареток TECHNIX.
- N — узкое исполнение каретки.
- 7 — ширина направляющей, 7 мм.
- C — стандартный тип корпуса.
- Z0 — минимальный преднатяг.
- H — высокий класс точности.
Полное обозначение: MGN7CZ0H . Важно понимать, что комбинация узкого формата, корпуса C и преднатяга Z0 делает эту каретку удобным выбором для деликатной и малонагруженной механики, где линия перемещения должна работать мягко и предсказуемо.
Стоит обратить внимание
Ширина рельса 7 мм — это максимально компактный формат; при переходе на более крупные типоразмеры меняется не только длина и ширина каретки, но и общая «поведение» оси. Поэтому MG‑серия под 7 мм стоит в отдельной группе решений для сверхкомпактной техники.
Конструкция и устройство
MGN7CZ0H — миниатюрная узкая каретка стандартной длины для рельсовой направляющей 7 мм. Корпус имеет небольшую монтажную площадку, на которой формируются посадочные отверстия под крепёж к несущей детали. Внутри блока расположены дорожки качения и ряды шариков, замкнутые в циркуляцию по профилю направляющей, что обеспечивает плавное и контролируемое движение каретки по рельсу.
- Корпус узкого типа для рельсов 7 мм.
- Стандартная длина блока для коротких и средних ходов.
- Шариковая система качения с замкнутой циркуляцией.
- Резьбовые отверстия для крепления к лёгкой конструкционной базе.
- Компоновка, ориентированная на малые массы движущихся частей и точный линейный ход.
Стоит обратить внимание
При проектировании узлов на каретках 7‑й серии особое значение имеет качество базовых поверхностей: любые неровности и перекосы заметнее отражаются на плавности хода, чем в более крупных линейных системах.
Размерный ряд серии MG
Ниже приведена таблица миниатюрных линейных кареток серии MG, входящих в ассортимент TECHNIX. Текущий товар выделен.
Стоит обратить внимание
MGN7CZ0H в этой таблице показывает минимальный формат по ширине и длине. При переходе на другие артикула изменяются габариты и монтажная база узла, что важно учитывать при проектировании линейной кинематики.
Технические параметры и условия эксплуатации

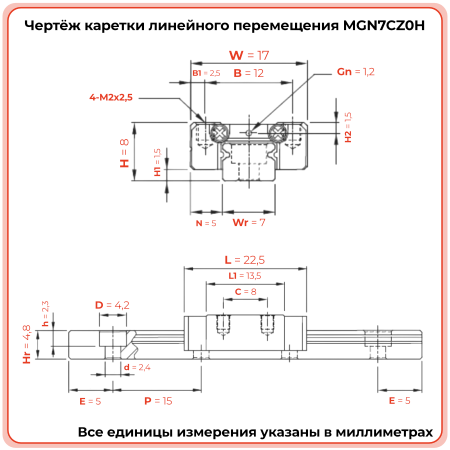

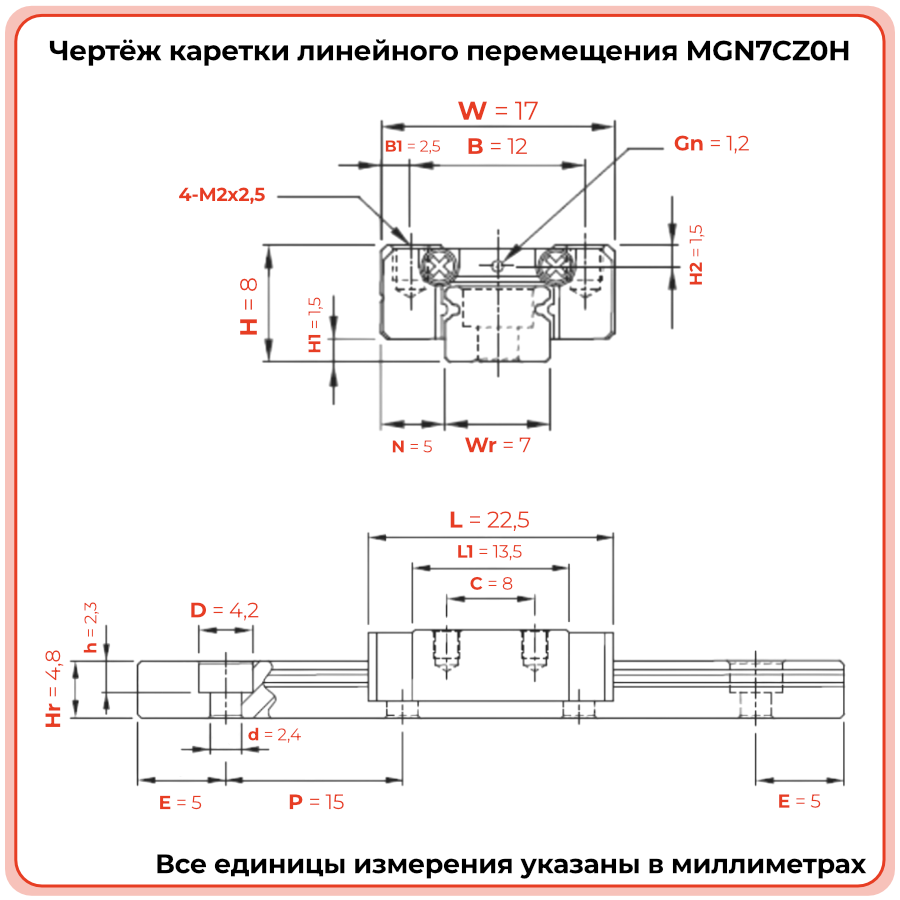

Каретка MGN7CZ0H рассчитана на работу по направляющей шириной 7 мм и ориентирована на малогабаритные, невысоконнагруженные механизмы. Длина блока составляет 22,5 мм, ширина — 17 мм, высота — 8 мм, межцентровое расстояние крепления — 8 мм, глубина посадочного отверстия под крепёж — 1,5 мм, крепление выполняется винтами с резьбой M2. Преднатяг Z0 и класс точности H позволяют использовать каретку в узлах, где важнее мягкость хода и воспроизводимость перемещения, чем максимальный запас по нагрузке.
- Ширина направляющей: 7 мм.
- Габариты каретки: 22,5 × 17 × 8 мм.
- Межцентровое расстояние крепления: 8 мм.
- Глубина отверстия крепёжного винта: 1,5 мм.
- Крепление: винты M2, монтаж сверху.
- Преднатяг: Z0, минимальный.
- Рекомендуемые условия эксплуатации: чистая рабочая зона, отсутствие ударных нагрузок, аккуратный монтаж и регулярная смазка в соответствии с режимом работы узла.
Стоит обратить внимание
MGN7CZ0H не рассчитана на тяжёлые режимы; при проектировании узла важно контролировать фактическую нагрузку и не использовать эту каретку там, где требуется большой запас по грузоподъёмности и моментам.
Применяемость
MGN7CZ0H применяют там, где линейный узел должен занимать минимум места и работать с небольшими перемещаемыми массами. Каретка подходит для тонких механизмов приборостроения, лабораторных установок, миниатюрных координатных платформ, вспомогательных осей в 3D‑принтерах и граверах, дозирующих устройств, тестовых и измерительных стендов, а также для малых роботизированных и мехатронных узлов.
- Приборные и лабораторные линейные механизмы.
- Компактные координатные столики и оптические узлы.
- Вспомогательные оси 3D‑принтеров и мини‑граверов.
- Дозирующие устройства и малые приводы подачи.
- Тестовые и измерительные стенды, где важна точность при небольших нагрузках.
Стоит обратить внимание
При росте требований к грузоподъёмности или жёсткости узла имеет смысл переходить на каретки и направляющие более крупных типоразмеров серии MG или другие решения TECHNIX, чтобы не перегружать миниатюрную систему.
Аналоги
Для технического сравнения и замены каретки MGN7CZ0H можно ориентироваться на решения других производителей миниатюрных линейных направляющих. Ниже приведены примеры аналогичных исполнений.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналог важно учитывать особенности работы конкретного узла: тип нагрузки, режим движения, требования к точности и долговечности. Это позволит выбрать каретку, которая действительно будет работать в вашем механизме так, как задумано.
Часто задаваемые вопросы
- В каких случаях имеет смысл использовать каретку MGN7CZ0H?
Каретка подходит для сверхкомпактных линейных узлов, где перемещаемые массы невелики, а приоритетом является точный и мягкий ход: приборостроение, лабораторные установки, миниатюрные координатные платформы и вспомогательные оси малых механизмов. - Чем MGN7CZ0H отличается от MGN7HZ0H?
MGN7CZ0H имеет стандартную длину корпуса и ориентирована на короткие и средние ходы. MGN7HZ0H — удлинённая каретка, которая обеспечивает большую опорную базу по длине рельса и лучше подходит при повышенных требований к устойчивости оси. - Какие базовые требования к монтажу каретки на рельс 7 мм?
Нужны ровная и чистая опорная поверхность, правильная установка рельса без перекоса, аккуратная затяжка крепежа и проверка хода каретки по всей длине. В миниатюрных системах важно не допускать попадания твёрдых частиц в зону качения. - Можно ли заменить MGN7CZ0H на аналог HIWIN или ABBA?
Да, при условии, что по каталожным данным совпадают габариты, межцентровые расстояния, глубина резьбы, преднатяг и допустимые нагрузки. Без такой сверки переход на аналог может изменить жёсткость узла и поведение механизма. - Какие признаки говорят о необходимости обслуживания или замены каретки?
На обслуживание или замену указывают рост люфта, появление непривычного шума, рывков, ухудшение точности позиционирования и следы износа. В этом случае следует оценить состояние рельса, смазки и рассмотреть замену каретки.
Стоит обратить внимание
Для миниатюрных линейных систем важно планировать обслуживание заранее: регулярная проверка состояния кареток и направляющих помогает избежать неожиданных остановок оборудования и сохранить стабильность работы механизма.
Общая информация
Серия
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
7
Тип
N (узкий), C (стандартный)
Вид
шариковый
Класс точности
H (высокий)
Сфера применения
3D-принтеры, робототехника, станки с ЧПУ
Производитель
TECHNIX

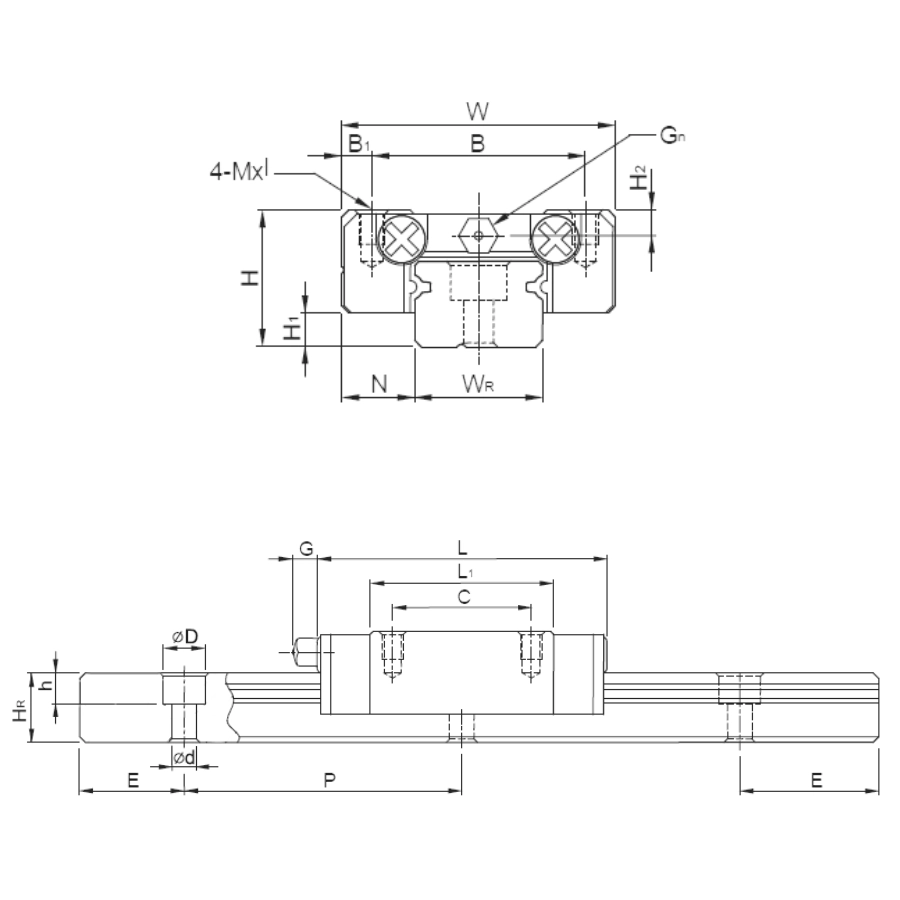

Габариты
Длина L, мм
22,5
Ширина W, мм
17
Высота H, мм
8
Технические параметры
Натяг
Z0 (легкий)
Межцентровое расстояние крепления C, мм
8
Дополнительный комплект уплотнений ZZ
нет
Зазор от низа каретки до низа рельс (в сборе) H1, мм
1,5
Длина монтажной площадки L1, мм
13,5
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
5
Размер резьбы на монтажной площади M
M2x2,5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
1,5
