Артикул:
MGN9CZ0HTECHNIX
Характеристики
Серия
—
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
9
Длина L, мм
—
28,9
Все характеристики
Аналоги
Аналог HIWIN:
MGN9CZ0H
Аналог ABBA:
BMS9B
1 204 руб.
/шт от 1 до 7 шт
1 204 руб./шт
от 8 до 15 шт
1 144 руб./шт
от 16 до 20 шт
1 120 руб./шт
от 21 шт
1 084 руб./шт
Нет в наличии
Ожидается:
30.09.2026 40
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

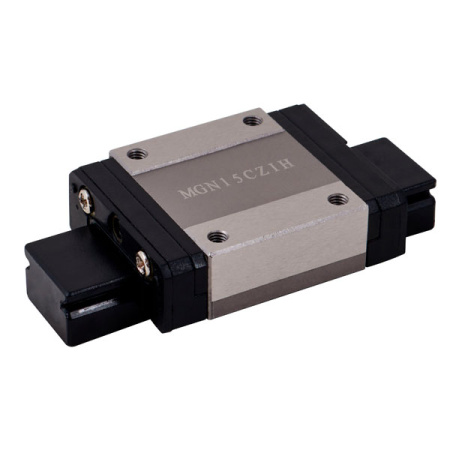

О товаре
Линейная каретка MGN9CZ0H TECHNIX — миниатюрная узкая каретка серии MG для направляющих шириной 9 мм со стандартным типом корпуса C. Модель ориентирована на лёгкие линейные узлы, где важны минимальные габариты, низкая масса и аккуратный ход при небольших нагрузках.
MGN9CZ0H применяют в механике настольных станков, малогабаритных 3D‑принтеров, лёгких гравировальных и маркировочных установок, в микро‑позиционирующих столах, приборных модулях, а также в лабораторных и учебных стендах. Направляющая 9 мм с кареткой стандартной длины обеспечивает достаточную жёсткость для малых нагрузок и позволяет строить компактные линейные системы с минимальной инерцией подвижных частей.
Стоит обратить внимание
MGN9CZ0H имеет небольшой запас по нагрузке и изначально рассчитана на лёгкие конструкции. При переходе к более тяжёлым порталам и инструментам стоит рассматривать исполнение 12 или 15 мм либо удлинённые каретки того же типоразмера.

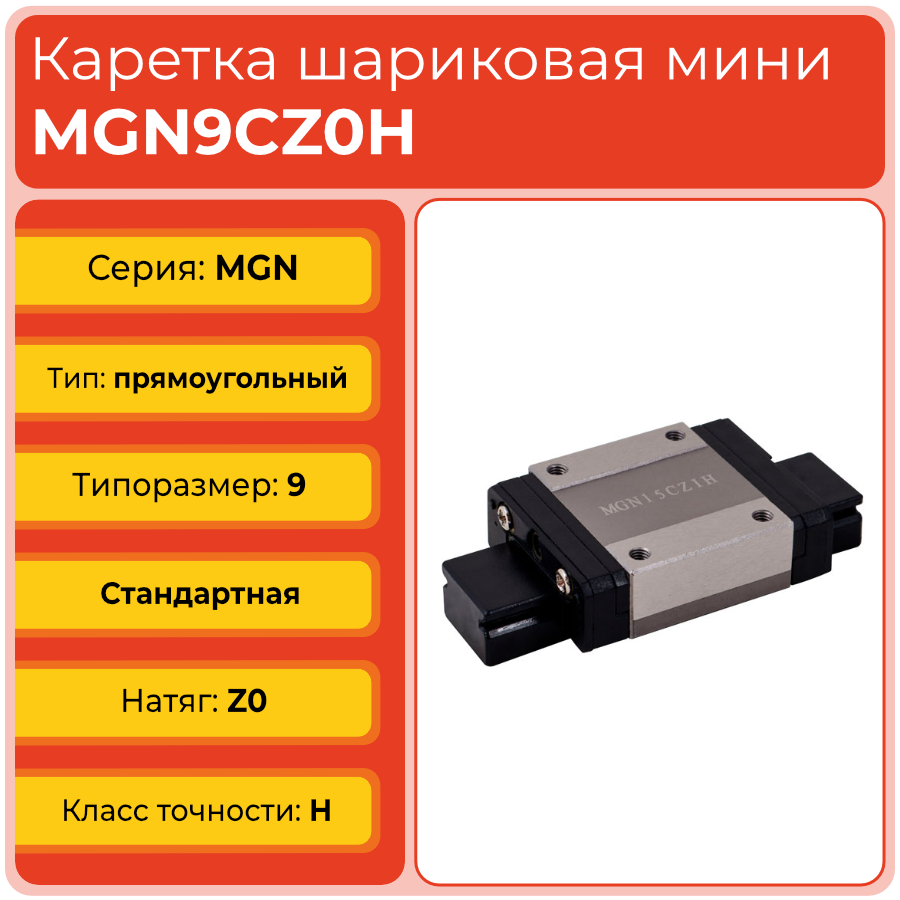

Расшифровка артикула

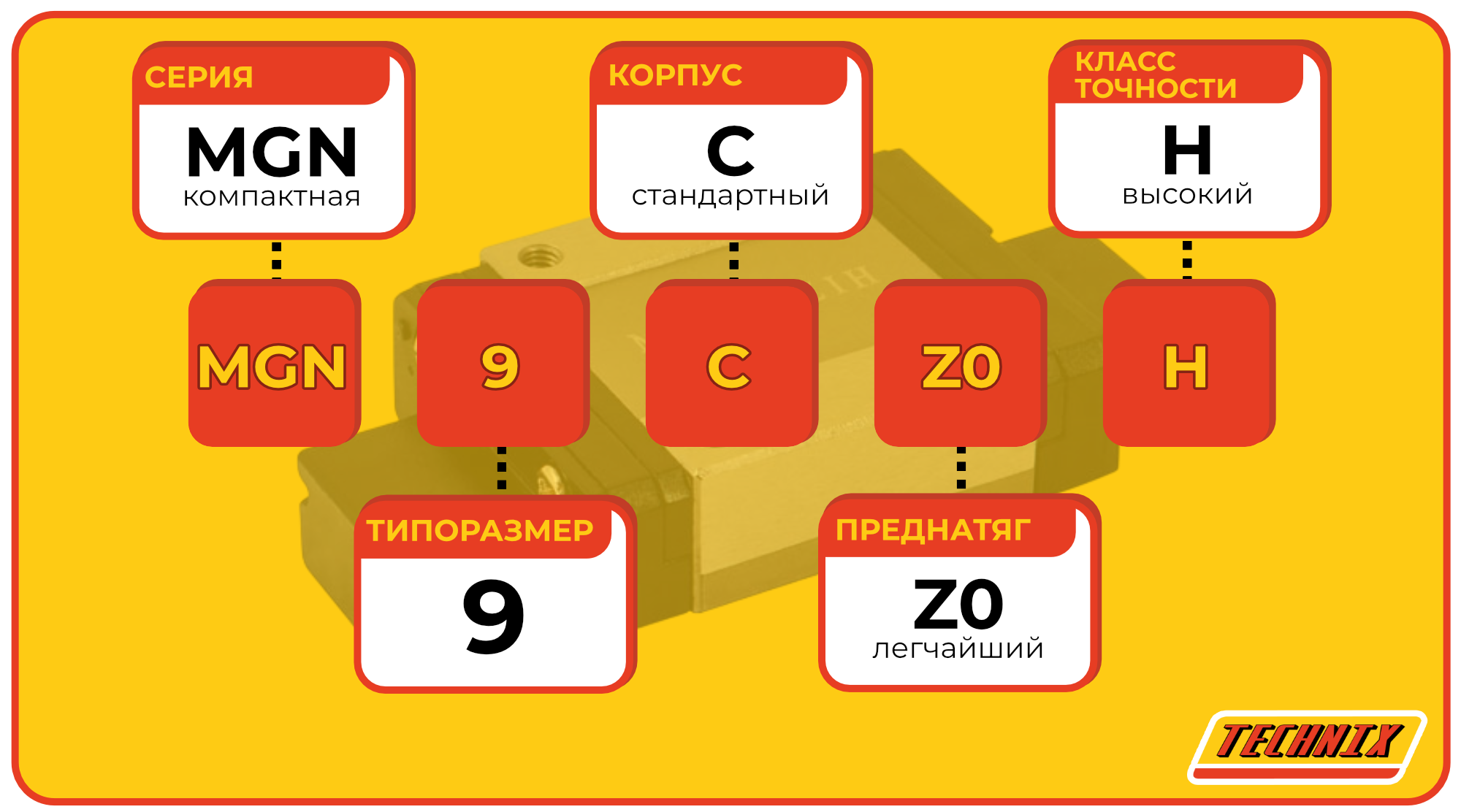

Обозначение MGN9CZ0H содержит информацию о серии, ширине рельса, типе корпуса, преднатяге и классе точности. По артикула можно понять, что это компактная узкая каретка на направляющую 9 мм со стандартным корпусом C, минимальным преднатягом Z0 и высоким классом точности H.
- MG — серия компактных линейных кареток.
- N — узкий тип каретки.
- 9 — ширина направляющей, 9 мм.
- C — стандартный тип корпуса.
- Z0 — минимальный преднатяг.
- H — высокий класс точности.
Полное обозначение: MGN9CZ0H TECHNIX. В линейке кареток на рельс 9 мм это базовая по длине модель с лёгким преднатягом, предназначенная для точных, но не тяжёлых осей и механизмов.
Стоит обратить внимание
MGN9CZ0H и MGN9HZ0H имеют одинаковый типоразмер, но различаются длиной корпуса и монтажной базой: удлинённая каретка лучше держит моментные нагрузки, но увеличивает габариты и массу подвижного узла.
Конструкция и устройство

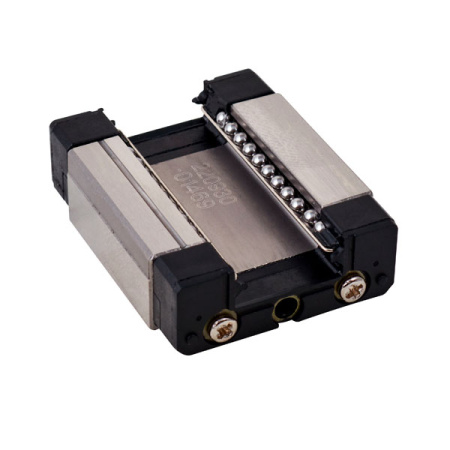

MGN9CZ0H — миниатюрная узкая каретка для профильной направляющей шириной 9 мм. Корпус выполнен в стандартном исполнении C: прямоугольная монтажная площадка с резьбовыми отверстиями, внутри — дорожки качения и шариковые ряды, образующие замкнутую циркуляцию по профилю рельса. Такая конструкция обеспечивает плавный линейный ход при малых нагрузках, повторяемость перемещения и предсказуемое поведение оси.
- Стандартный корпус C для направляющей шириной 9 мм.
- Шариковая система качения с замкнутой циркуляцией.
- Узкое исполнение каретки для компактных узлов и малых платформ.
- Верхний способ крепления через резьбовые отверстия.
- Конструкция, рассчитанная на аккуратный линейный ход при лёгких нагрузках и небольшой длине хода.
Стоит обратить внимание
Малый типоразмер 9 мм предъявляет повышенные требования к точности монтажа: даже небольшие перекосы или неровности базовой поверхности быстрее сказываются на плавности хода и ресурсе узла.
Размерный ряд серии MG
Ниже приведена таблица миниатюрных линейных кареток серии MG, входящих в ассортимент. Текущий товар выделен.
Стоит обратить внимание
Позиция MGN9CZ0H показывает нижнюю границу по габаритам среди кареток MG для рельсов 9–15 мм. Сравнение длины, высоты и ширины корпуса помогает подобрать исполнение под реальный уровень нагрузки и требуемую жёсткость узла.

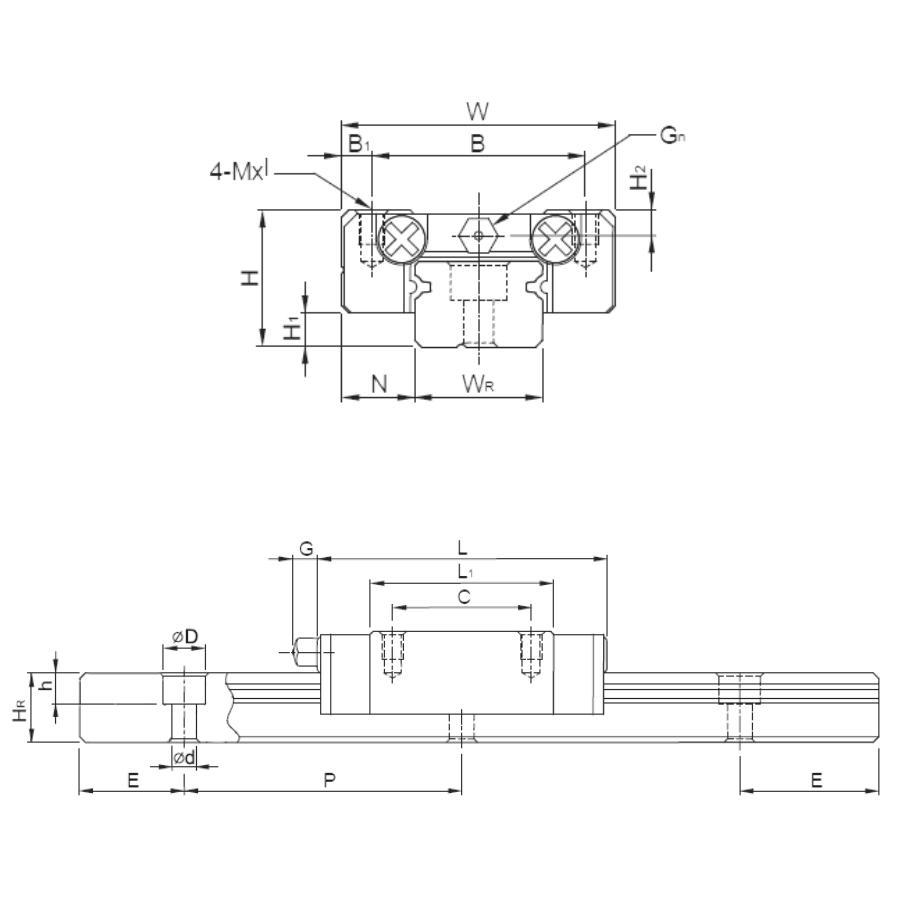

Технические параметры и условия эксплуатации

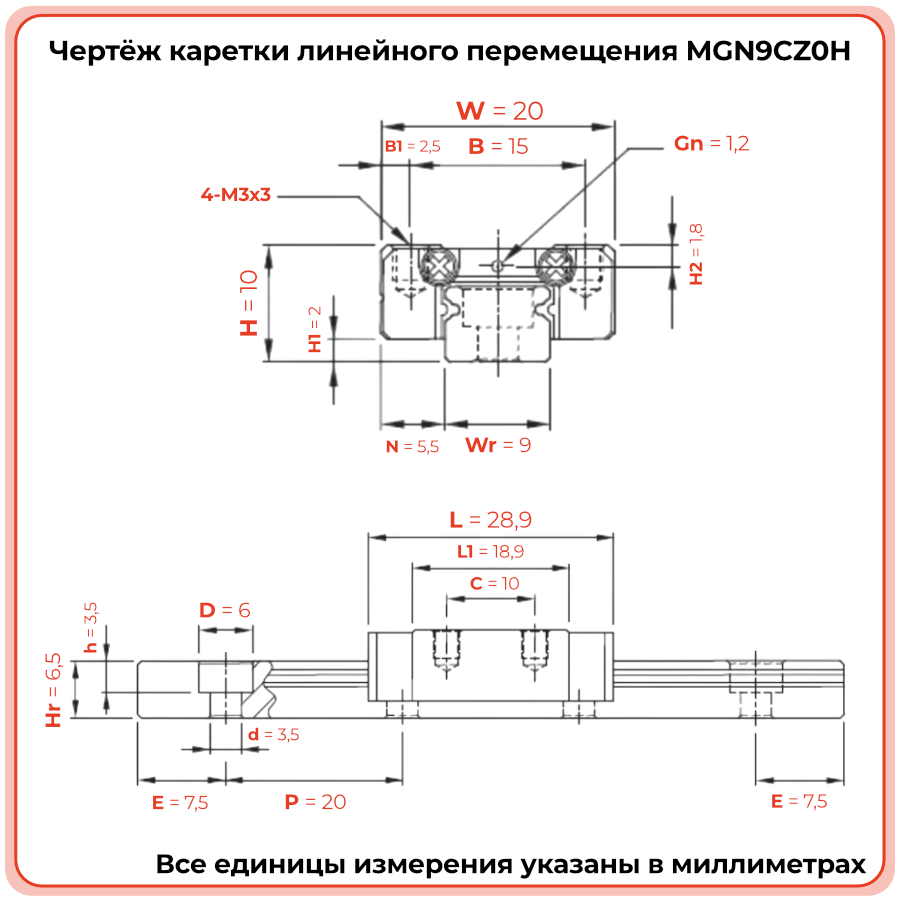

Каретка MGN9CZ0H рассчитана на работу по направляющей шириной 9 мм и ориентирована на лёгкие линейные узлы. Длина корпуса составляет 28,9 мм, ширина — 20 мм, высота — 10 мм, межцентровое расстояние крепления — 10 мм, глубина отверстия крепёжного винта — 1,8 мм, крепление выполняется винтами M3. Лёгкий преднатяг Z0 и класс точности H обеспечивают мягкий ход и аккуратное позиционирование при правильном монтаже.
- Ширина направляющей: 9 мм.
- Габариты каретки: 28,9 × 20 × 10 мм.
- Межцентровое расстояние крепления: 10 мм.
- Глубина отверстия крепёжного винта: 1,8 мм.
- Крепление: винты M3, монтаж сверху.
- Преднатяг: Z0, минимальный.
- Рекомендуемые условия эксплуатации: ровная базовая поверхность, аккуратная установка рельса, регулярная смазка и защита от пыли и абразива.
Стоит обратить внимание
Для кареток типоразмера 9 важно контролировать не только вертикальные нагрузки, но и моментные воздействия: при существенных моментах стоит рассматривать удлинённую MGN9HZ0H или более крупные решения.
Применяемость
MGN9CZ0H используют в линейных системах малой мощности и габаритов: оси настольных станков и небольших 3D‑принтеров, модули лёгкой гравировки и маркировки, микро‑позиционирующие столы, приборные узлы и лабораторные установки. Каретка обеспечивает плавный ход при небольших нагрузках и даёт возможность строить лёгкие и компактные механизмы с высокой повторяемостью перемещений.
- Оси малогабаритных ЧПУ‑станков и 3D‑принтеров.
- Линейные узлы гравировальных и маркировочных устройств.
- Микро‑позиционирующие столы и приборные модули.
- Лабораторные и учебные стенды.
- Компактные мехатронные системы с лёгкой нагрузкой на каретку.
Стоит обратить внимание
При планировании модернизаций стоит учитывать возможный рост массы и моментов: для MGN9CZ0H полезно заранее оценить резерв по нагрузке и, при необходимости, предусмотреть переход на более крупный типоразмер или удлинённую каретку.
Аналоги
Для технического сравнения и возможной замены каретки MGN9CZ0H TECHNIX можно ориентироваться на решения других производителей миниатюрных линейных направляющих с сопоставимой геометрией и исполнением. Ниже приведены примеры таких аналогов.
Перед переходом на аналог другого бренда необходимо сверить каталожные размеры, межцентровые расстояния, глубину резьбы, преднатяг и допустимые нагрузки, чтобы сохранить ожидаемое поведение узла.
Стоит обратить внимание
В механизмах точного позиционирования выбор аналога должен опираться не только на совпадение типоразмера, но и на реальный опыт применения и требования к точности, жёсткости и ресурсу узла.
Часто задаваемые вопросы
- В каких задачах оптимально использовать MGN9CZ0H TECHNIX?
Каретка хорошо подходит для лёгких осей и механизмов, где важна минимальная масса и компактность, а нагрузки и длина хода остаются невысокими. - Чем MGN9CZ0H отличается от MGN9HZ0H?
MGN9CZ0H имеет стандартную длину корпуса, тогда как MGN9HZ0H — удлинённое исполнение. Удлинённая каретка лучше держит моментные нагрузки, но увеличивает габариты и массу подвижной части. - Какие основные требования к монтажу каретки на направляющую 9 мм?
Необходимо обеспечить ровную базовую поверхность, поставить рельс без перекоса, равномерно подтянуть крепёж, проверить плавность хода по всей длине и защитить зону качения от загрязнений. - Можно ли заменить MGN9CZ0H TECHNIX на аналоги HIWIN или ABBA?
Замена возможна при совпадении габаритов, межцентровых расстояний, глубины резьбы, преднатяга и допустимых нагрузок. Без сверки каталожных данных поведение узла может отличаться от ожидаемого. - Какие признаки говорят о необходимости обслуживания или замены каретки?
Появление люфта, шума, рывков, ухудшение точности позиционирования и изменение характера хода — поводы проверить состояние рельса, смазки и при необходимости запланировать замену каретки.
Стоит обратить внимание
Регулярный контроль лёгких линейных систем на базе MGN9CZ0H помогает сохранить стабильную работу оборудования, особенно там, где от качества перемещения зависит точность печати, гравировки или измерений.
Общая информация
Серия
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
9
Тип
N (узкий), C (стандартный)
Вид
шариковый
Класс точности
H (высокий)
Сфера применения
3D-принтеры, робототехника, станки с ЧПУ
Производитель
TECHNIX
Габариты
Длина L, мм
28,9
Ширина W, мм
20
Высота H, мм
10
Технические параметры
Натяг
Z0 (легкий)
Межцентровое расстояние крепления C, мм
10
Дополнительный комплект уплотнений ZZ
нет
Зазор от низа каретки до низа рельс (в сборе) H1, мм
2
Длина монтажной площадки L1, мм
18,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
5,5
Размер резьбы на монтажной площади M
M3x3
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
1,8
