Артикул:
RGH30CAZAHTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
30
Длина L, мм
—
109,8
Все характеристики
Аналоги
Аналог ROUST WORLD:
TOU30B
10 495 руб.
/шт от 1 до 7 шт
10 495 руб./шт
от 8 до 15 шт
9 971 руб./шт
от 16 до 20 шт
9 761 руб./шт
от 21 шт
9 446 руб./шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

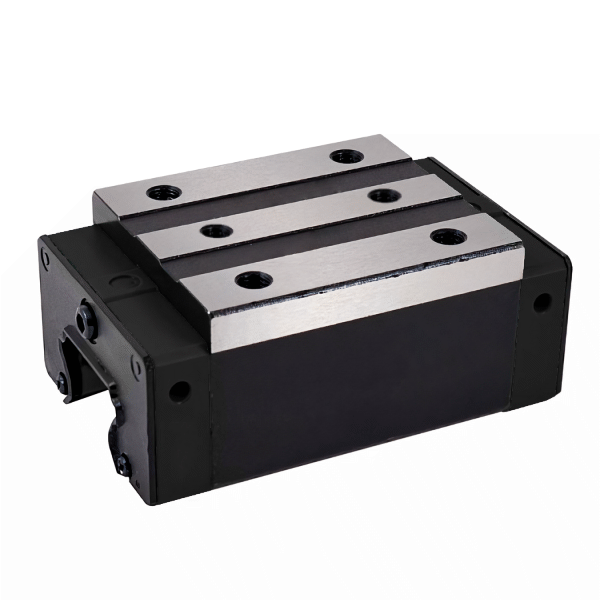

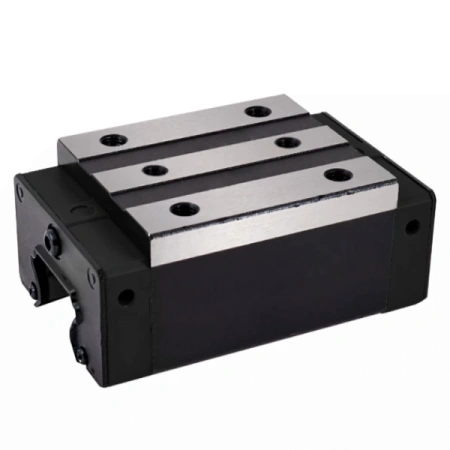

Линейная каретка RGH30CAZAH TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 30 мм, предназначенная для узлов линейного перемещения с тяжёлой нагрузкой и повышенными требованиями к точности. Высокий прямоугольный бесфланцевый корпус, крепление сверху и средний преднатяг обеспечивают жёсткий, стабильный ход каретки в составе линейных осей станков с ЧПУ, портальных систем и автоматизированных модулей.
Типоразмер 30 в роликовой серии RG занимает важную позицию между компактными и тяжёлыми решениями: каретка RGH30CAZAH подходит для оборудования, где нагрузка уже значительна, но габариты узла ещё ограничены. Роликовая схема качения и высокий класс точности H позволяют получить плавный ход, высокую повторяемость позиционирования и устойчивость к динамическим нагрузкам при интенсивной эксплуатации.
Стоит обратить внимание
Благодаря сочетанию роликовой системы, тяжёлой нагрузки C и высокого класса точности H каретка RGH30CAZAH часто используется как базовый элемент для построения прецизионных осей среднего формата, где важно сохранить жёсткость и ресурс при ограниченном пространстве.

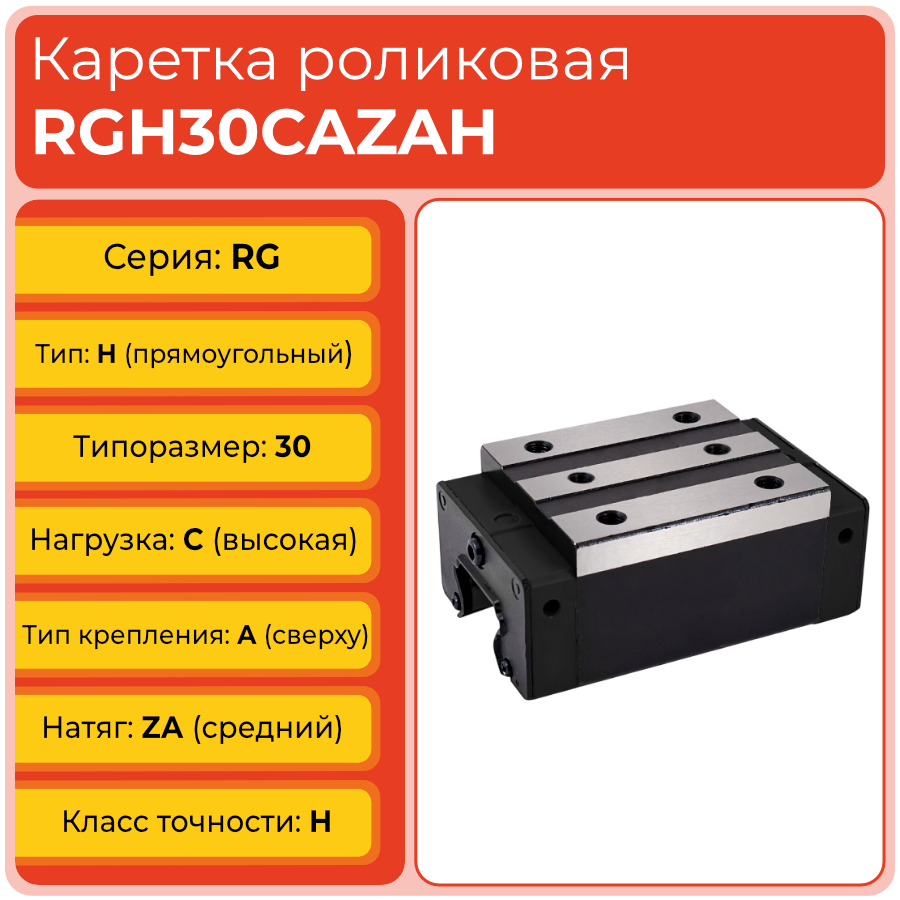

Расшифровка артикула
Обозначение RGH30CAZAH позволяет быстро понять конструктивные и эксплуатационные особенности каретки: серию, тип корпуса, типоразмер и ширину направляющей, тип нагрузки, способ крепления, преднатяг и класс точности. Такая системная расшифровка облегчает подбор направляющих, кросс‑сравнение с аналогами и интеграцию в существующие линейные узлы.
- RG — роликовая серия линейных направляющих и кареток с повышенной жёсткостью.
- H — высокая прямоугольная бесфланцевая каретка, ориентированная на монтаж на жёсткую базовую плиту.
- 30 — ширина профильной направляющей и типоразмер каретки 30 мм.
- C — исполнение для тяжёлой нагрузки, допускающее работу с высокими эксплуатационными нагрузками.
- A — крепление сверху через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткую, «собранную» работу линейного узла.
- H — высокий класс точности для прецизионных систем позиционирования.
Полное обозначение: RGH30CAZAH. При выборе важно учитывать не только типоразмер 30, но и сочетание тяжёлой нагрузки C, преднатяга ZA и высокого класса точности H, чтобы обеспечить требуемые характеристики узла в конкретном оборудовании.
Стоит обратить внимание
Идентичное обозначение RGH30CAZAH используется в оригинальных каретках HIWIN серии RG, что упрощает кросс‑подбор и замену на аналоги TECHNIX. При переходе важно сверить реальные допуски по высоте и ширине, а также характеристики преднатяга.
Конструкция и устройство
Каретка RGH30CAZAH TECHNIX представляет собой роликовый блок для профильных направляющих серии RG типоразмера 30, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Ролики циркулируют по линейным дорожкам рельса, обеспечивая повышенную жёсткость и устойчивость к нагрузкам при работе в тяжёлых режимах.
- Высокий прямоугольный корпус H из закалённой стали, рассчитанный на тяжёлые режимы работы.
- Роликовая система качения серии RG с линейным контактом и высокой грузоподъёмностью.
- Крепление сверху A через резьбовые отверстия для жёсткой фиксации на монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям.
- Высокий класс точности H для применения в прецизионных системах.
- Смазочные каналы и посадочные места под маслёнки для удобного обслуживания и поддержания ресурса.
Стоит обратить внимание
При проектировании узла с кареткой типоразмера 30 важно учитывать, что роликовая схема RG предъявляет повышенные требования к точности базовых поверхностей и параллельности направляющих. Это особенно актуально для длинных осей и портальных систем.
Размерный ряд серии RG H
Ниже представлена полная таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Единый размерный ряд серии RG H от типоразмера 15 до 65 позволяет проектировать и модернизировать линейные узлы, последовательно наращивая грузоподъёмность и жёсткость при сохранении конструктивной схемы и принципов монтажа.
Технические параметры и условия эксплуатации

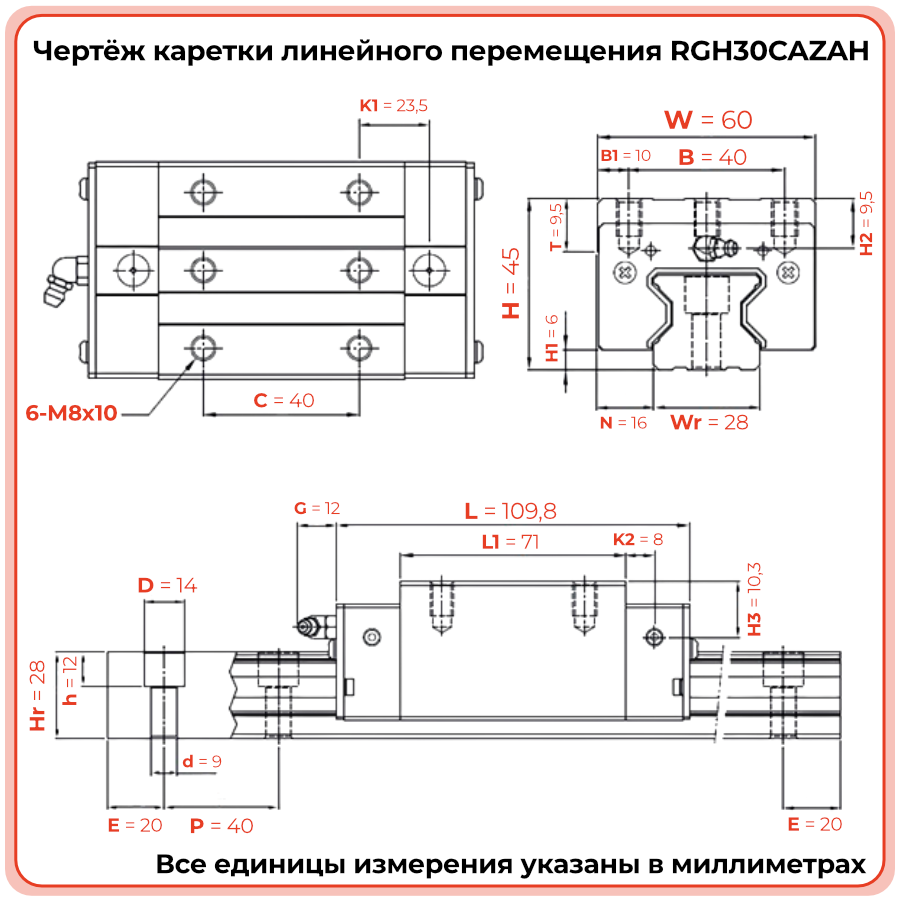

Линейная каретка RGH30CAZAH рассчитана на работу по профильной направляющей шириной 30 мм в составе тяжёлых линейных осей. Габаритные размеры каретки: длина 109,8 мм, ширина 60 мм, высота 45 мм, межцентровое расстояние крепления 40,0 мм; глубина отверстия крепёжного винта 9,5 мм. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий контакт с рельсом и минимальный люфт при реверсивном движении.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 30 мм.
- Габариты каретки: длина 109,8 мм; ширина 60 мм; высота 45 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Зазор от низа каретки до низа рельс (в сборе): 6 мм.
- Длина монтажной площадки: 71 мм.
- Выступ маслёнки: 12 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 16 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 9,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 10,3 мм.
Для обеспечения ресурса и стабильности хода рекомендуется соблюдать чистоту рабочей зоны, регулярно обслуживать роликовую систему смазкой и избегать ударных нагрузок. При монтаже важно выдерживать геометрию базовых поверхностей, параллельность направляющих и корректные моменты затяжки крепежа, чтобы исключить перекосы и локальные перегрузки.
Стоит обратить внимание
В прецизионных приложениях полезно дополнительно контролировать состояние смазки и периодически проверять крепёж, особенно при работе в режиме частых разгонов и торможений. Это помогает сохранить заявленный ресурс каретки и точность позиционирования.
Применяемость
Каретка RGH30CAZAH применяется в линейных механизмах, где требуется сочетание высокой жёсткости, грузоподъёмности и точности перемещения при умеренных габаритах. Модель подходит для осей станков с ЧПУ, координатных столов, автоматизированных линий, модулей подачи и обработки, а также прецизионных систем, работающих в циклическом режиме.
- Линейные оси станков с ЧПУ и обрабатывающих центров среднего формата.
- Координатные столы, позиционирующие платформы и измерительные системы.
- Автоматизированные линии подачи, раскроя и обработки материалов.
- Транспортные и позиционирующие модули для изделий средней и повышенной массы.
- Узлы, где необходимо сочетание компактности, ресурса и точности позиционирования при тяжёлых нагрузках.
Стоит обратить внимание
При модернизации существующих систем переход на роликовую каретку RGH30CAZAH позволяет повысить жёсткость, уменьшить деформации и увеличить ресурс без существенного изменения габаритов узла. Важно, однако, оценить фактические нагрузки и условия работы, чтобы корректно подобрать типоразмер и преднатяг.
Аналоги
Линейная каретка RGH30CAZAH является аналогом популярных моделей HIWIN серии RG для направляющих шириной 30 мм и совместима с соответствующими рельсами. Дополнительно возможно использование функционально близких решений ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов для прецизионных узлов рекомендуется дополнительно проверять совпадение баз крепления, допусков и фактических характеристик преднатяга. В критичных приложениях полезна пробная сборка и измерение параметров системы после замены каретки.
FAQ
- Как правильно монтировать каретку RGH30CAZAH на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. - Чем RGH30CAZAH отличается от шариковых кареток аналогичного типоразмера?
Роликовая серия RG обеспечивает более высокую жёсткость и грузоподъёмность по сравнению с шариковыми направляющими, что особенно важно при тяжёлых режимах работы. При этом геометрия и принципы монтажа могут быть схожими, что облегчает модернизацию оборудования. - Можно ли заменить каретку HIWIN RG на RGH30CAZAH TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед переходом рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и оценку параметров системы. - Какие требования предъявляются к обслуживанию каретки RGH30CAZAH?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В прецизионных приложениях полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла. - Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от нагрузки, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH30CAZAH обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
30
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
H (высокий)
Производитель
TECHNIX
Габариты
Длина L, мм
109,8
Ширина W, мм
60
Высота H, мм
45

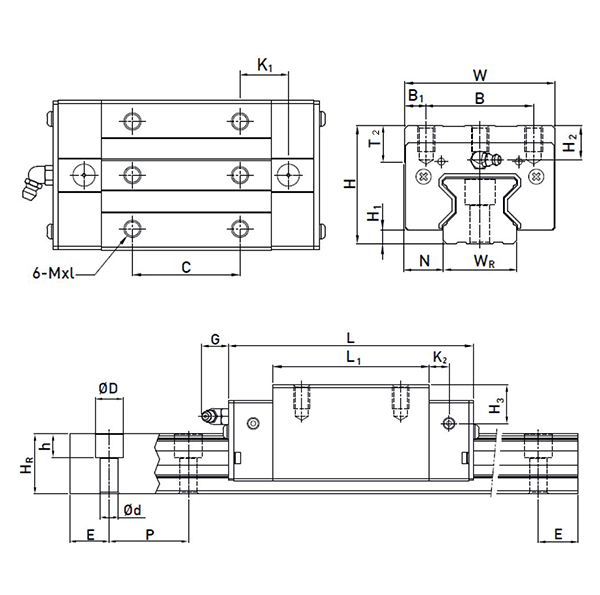

Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
40
Возможная нагрузка
C (высокая)
Глубина отверстия крепежного винта T2, мм
9,5
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
6
Длина монтажной площадки L1, мм
71
Выступ масленки за пределы G, мм
12
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
16
Размер резьбы на монтажной площади M
M8x10
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
9,5
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
10,3
