О товаре

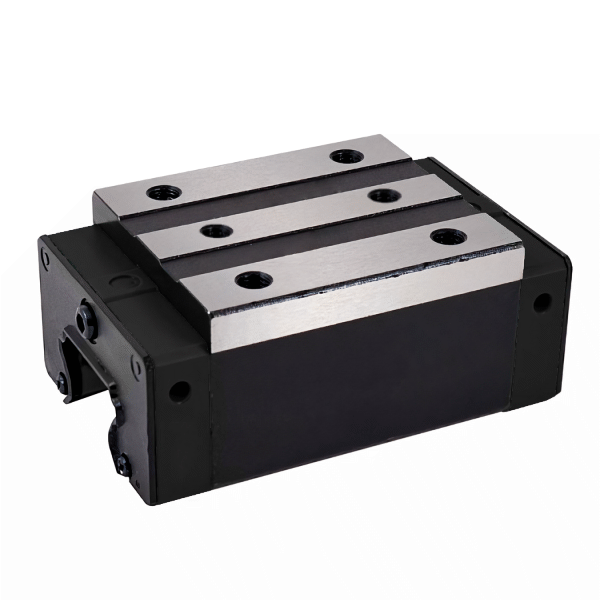

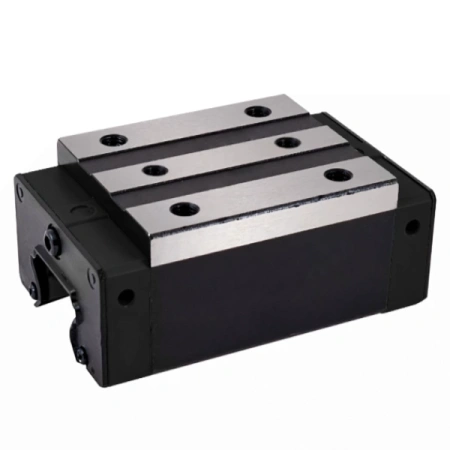

Линейная каретка RGH45CAZAH TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 45 мм, предназначенная для работы в узлах линейного перемещения с тяжёлой нагрузкой и повышенными требованиями к точности. Высокий прямоугольный бесфланцевый корпус, крепление сверху и средний преднатяг позволяют использовать данную модель в мощных линейных осях станков с ЧПУ, портальных системах и автоматизированных комплексах.
Серия RG с роликовыми телами качения обеспечивает значительно более высокую жёсткость и грузоподъёмность по сравнению с шариковыми системами того же типоразмера, а исполнение RGH45CAZAH сочетает тяжёлую нагрузку с высоким классом точности H. Это делает каретку оптимальным выбором для ответственных линейных узлов, где важны стабильность хода, минимальный люфт и устойчивость к динамическим нагрузкам.
Стоит обратить внимание
Типоразмер 45 занимает промежуточное положение между средними и крупными размерами в серии RG: каретка RGH45CAZAH часто используется как опорное решение для портальных осей и тяжёлых столов, где требуется баланс между габаритами, жёсткостью и грузоподъёмностью.

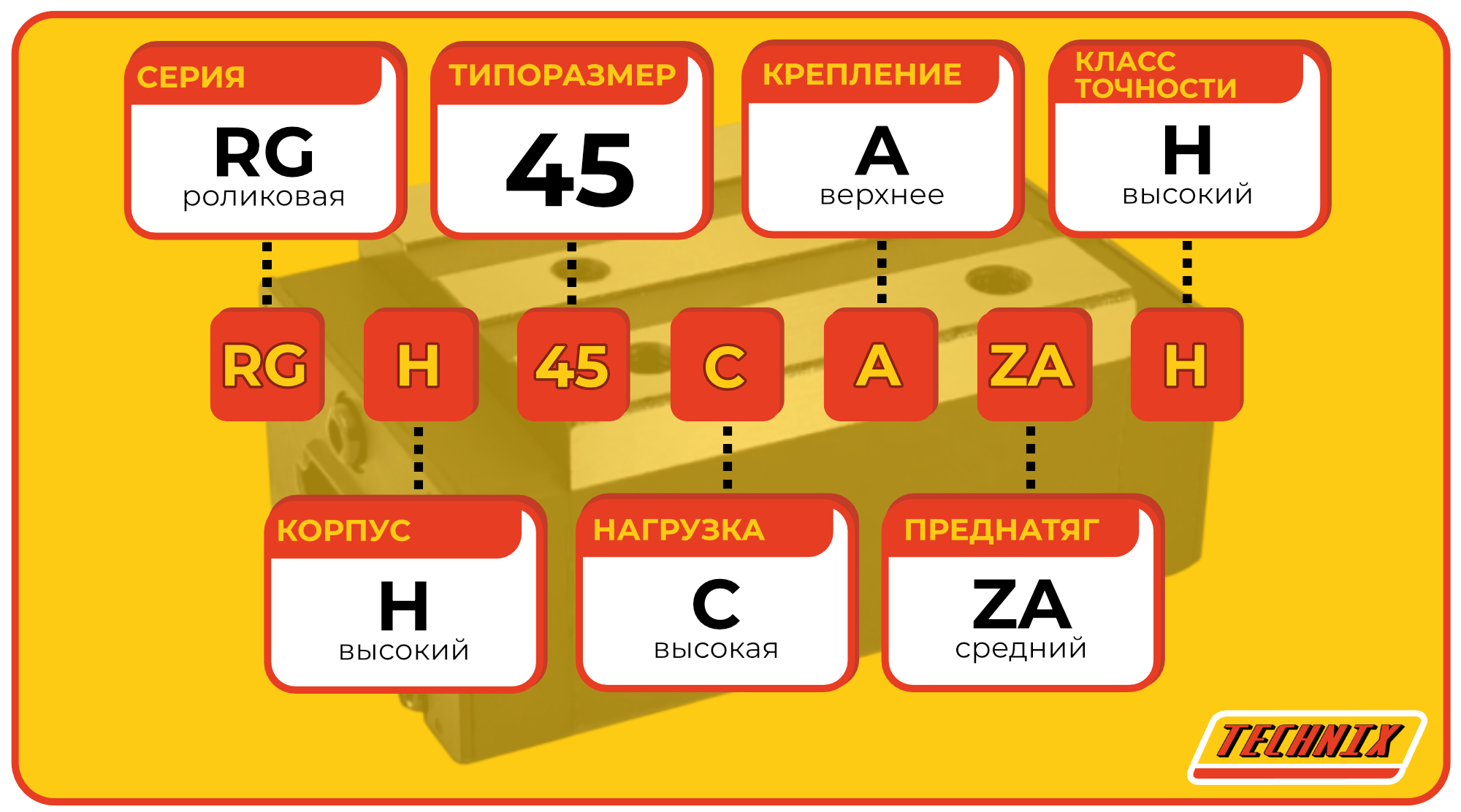

Расшифровка артикула
Обозначение RGH45CAZAH отражает ключевые характеристики каретки: серию, тип корпуса, типоразмер и ширину направляющей, допустимый уровень нагрузки, способ крепления, преднатяг и класс точности. Расшифровка артикула позволяет быстро оценить совместимость каретки с рельсом и понять, подходит ли модель для конкретного узла линейного перемещения.
- RG — роликовая серия линейных направляющих и кареток с повышенной жёсткостью и грузоподъёмностью.
- H — высокая прямоугольная бесфланцевая каретка, ориентированная на монтаж на жёсткую базовую плиту.
- 45 — типоразмер каретки и ширина профильной направляющей 45 мм.
- C — исполнение для тяжёлой нагрузки, рассчитанное на высокие эксплуатационные нагрузки.
- A — крепление сверху через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткую, «собранную» работу линейного узла.
- H — высокий класс точности для прецизионных систем позиционирования.
Полное обозначение: RGH45CAZAH TECHNIX. При выборе важно учитывать сочетание роликовой схемы, типоразмера 45, тяжёлой нагрузки C, среднего преднатяга ZA и высокого класса точности H: это определяет область применения, допустимые режимы эксплуатации и требования к монтажу.
Стоит обратить внимание
Обозначение RGH45CAZAH используется и в оригинальных каретках HIWIN серии RG, что упрощает переход на аналоги TECHNIX при модернизации оборудования. Тем не менее при замене необходимо сверять реальные допуски и характеристики преднатяга.
Конструкция и устройство
Каретка RGH45CAZAH TECHNIX представляет собой роликовый блок для профильных направляющих серии RG типоразмера 45, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Внутри корпуса расположена система роликов, работающих по линейным дорожкам рельса, что обеспечивает повышенную жёсткость и устойчивость к нагрузкам во всех направлениях.
- Высокий прямоугольный корпус H из закалённой стали для тяжёлых режимов работы.
- Роликовая система качения серии RG с линейным контактом по рельсу и увеличенной грузоподъёмностью.
- Верхнее крепление A через резьбовые отверстия, обеспечивающее жёсткую фиксацию на монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям.
- Высокий класс точности H для применения в прецизионных системах.
- Смазочные каналы и посадочные места под маслёнки для удобного обслуживания и поддержания ресурса.
Стоит обратить внимание
Роликовая схема RG более чувствительна к качеству базовых поверхностей и параллельности направляющих, чем многие шариковые системы. При проектировании узла с кареткой типоразмера 45 важно обеспечить достаточную жёсткость опорных конструкций и аккуратный монтаж.
Размерный ряд серии RG H
Ниже представлена таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Единая размерная линейка серии RG H от типоразмера 15 до 65 позволяет проектировать и модернизировать линейные узлы с сохранением конструктивной схемы, последовательно наращивая грузоподъёмность и жёсткость при смене типоразмера.
Технические параметры и условия эксплуатации

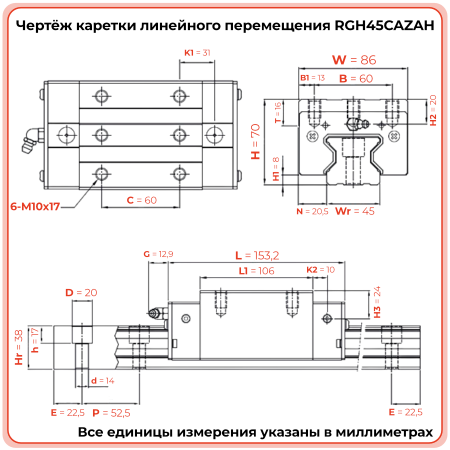

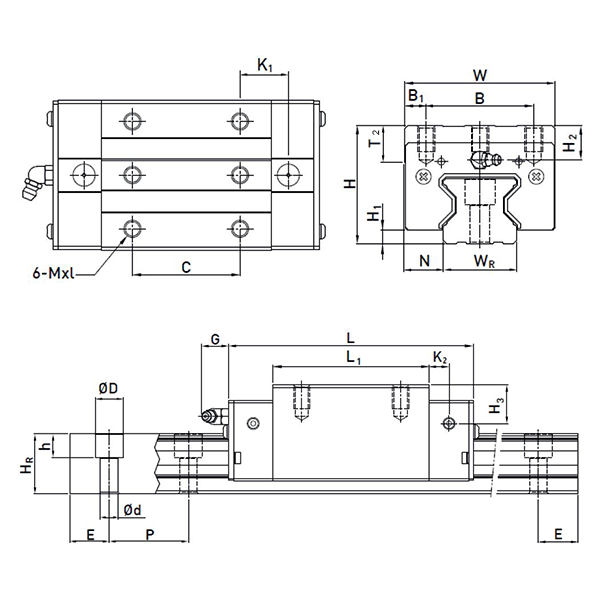

Линейная каретка RGH45CAZAH TECHNIX рассчитана на работу по профильной направляющей шириной 45 мм в составе тяжёлых линейных осей. Габаритные размеры каретки: длина 153,2 мм, ширина 86 мм, высота 70 мм, межцентровое расстояние крепления 60,0 мм; глубина отверстия крепёжного винта 16 мм. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий контакт с рельсом и минимальный люфт при реверсивном движении.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 45 мм.
- Габариты каретки: длина 153,2 мм; ширина 86 мм; высота 70 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Зазор от низа каретки до низа рельс (в сборе): 8 мм.
- Длина монтажной площадки: 106 мм.
- Выступ маслёнки: 12,9 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 20,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 20 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 24 мм.
Для обеспечения ресурса каретки и стабильности хода необходимо соблюдать чистоту рабочей зоны, регулярно обслуживать роликовую систему смазкой и избегать ударных нагрузок. При монтаже важно выдерживать геометрию базовых поверхностей, параллельность направляющих и корректные моменты затяжки крепежа, особенно для длинных и нагруженных осей.
Стоит обратить внимание
В приложениях с высокой динамикой (частые разгоны, торможения, смена направления) рекомендуется использовать согласованную систему смазки и периодический контроль крепежа, чтобы сохранить заявленный ресурс каретки и точность перемещения.
Применяемость
Каретка RGH45CAZAH TECHNIX применяется в линейных механизмах, где требуется сочетание высокой грузоподъёмности, жёсткости и точности перемещения. Типоразмер 45 удобен для средних и крупных станков с ЧПУ, портальных систем, координатных столов и автоматизированных линий, где нагрузка и длина хода значительны, но при этом важна компактность конструкции.
- Оси станков с ЧПУ и обрабатывающих центров среднего и крупного формата.
- Портальные системы и координатные столы с повышенными требованиями к жёсткости.
- Автоматизированные линии раскроя, сварки и обработки материалов.
- Транспортные и позиционирующие модули для изделий значительной массы.
- Узлы, где необходим баланс между габаритами, ресурсом и точностью позиционирования при тяжёлых нагрузках.
Стоит обратить внимание
При модернизации существующих систем переход на роликовую серию RG с кареткой RGH45CAZAH позволяет повысить жёсткость и ресурс узла без существенного изменения конструктивной схемы. Важно, однако, оценить фактические нагрузки и условия работы, чтобы корректно подобрать преднатяг и класс точности.
Аналоги
Линейная каретка RGH45CAZAH TECHNIX разработана как аналог распространённых решений HIWIN серии RG для направляющих шириной 45 мм и совместима с соответствующими рельсами. Кроме того, возможен подбор функционально близких моделей ROUST WORLD при проверке геометрии, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов для тяжёлых и прецизионных узлов рекомендуется дополнительно проверять совпадение баз крепления, допусков и фактических характеристик преднатяга. В критичных приложениях полезна пробная сборка и измерение параметров системы после замены.
FAQ
-
Как правильно монтировать каретку RGH45CAZAH на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов по длине оси. -
Чем RGH45CAZAH отличается от кареток меньших типоразмеров серии RG?
Основное отличие — габариты и допустимая нагрузка: каретка типоразмера 45 рассчитана на более высокие нагрузки и жёсткие узлы, чем типоразмеры 20–30. При этом конструктивная схема, роликовая система и принципы монтажа остаются аналогичными, что упрощает унификацию решений. -
Можно ли заменить каретку HIWIN RG на RGH45CAZAH TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед заменой рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и измерение параметров системы, особенно в прецизионных узлах. -
Какие требования предъявляются к обслуживанию каретки RGH45CAZAH?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В условиях интенсивной эксплуатации полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла. -
Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от нагрузки, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH45CAZAH обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
