О товаре

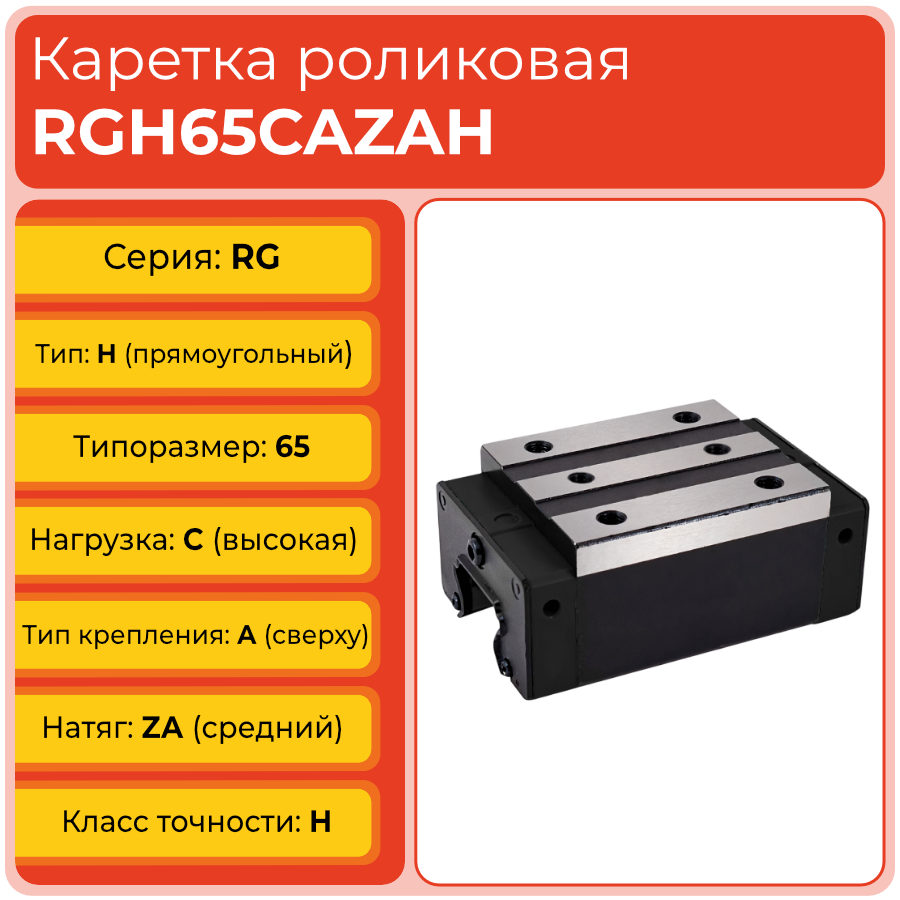

Линейная каретка RGH65CAZAH TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 65 мм, предназначенная для работы в узлах линейного перемещения с очень высокой нагрузкой и повышенными требованиями к точности. Высокий прямоугольный корпус, верхнее крепление и средний преднатяг обеспечивают жёсткую и стабильную работу линейного узла в составе тяжёлых портальных систем, станков с ЧПУ и автоматизированных линий.
RGH65CAZAH относится к крупному типоразмеру роликовой серии RG и ориентирована на применение в оборудовании, где требуется значительный запас по грузоподъёмности, жёсткости и ресурсу при длительной непрерывной работе. В сочетании с высоким классом точности H каретка обеспечивает точное повторяемое позиционирование, минимальный люфт и устойчивость к вибрациям и динамическим нагрузкам.
Стоит обратить внимание
Типоразмер 65 — один из наиболее крупных в серии RG, поэтому при проектировании узлов с кареткой RGH65CAZAH важно учитывать не только габариты и массу, но и требования к жёсткости опорных конструкций. Такая каретка лучше всего проявляет свои преимущества в тяжёлых промышленных приложениях, где необходима высокая надёжность и устойчивость геометрии перемещения.

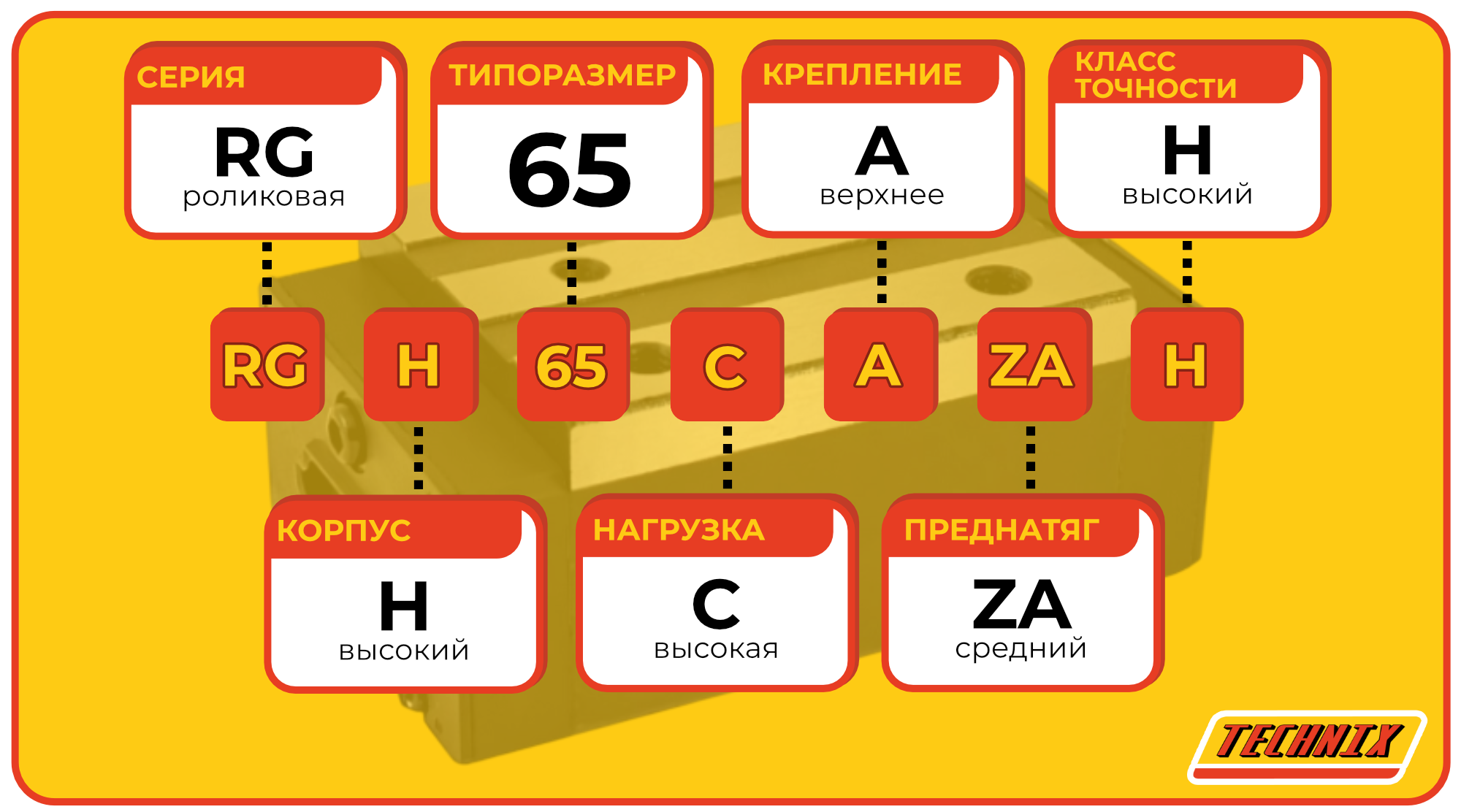

Расшифровка артикула
Обозначение RGH65CAZAH отражает основные конструктивные и эксплуатационные характеристики каретки: серию, тип корпуса, типоразмер и ширину направляющей, уровень нагрузки, способ крепления, преднатяг и класс точности. Понимание расшифровки артикула упрощает подбор совместимых рельсов и сравнение с аналогами других брендов.
- RG — роликовая серия линейных кареток и направляющих с повышенной жёсткостью.
- H — высокая прямоугольная бесфланцевая каретка, рассчитанная на монтаж на жёсткую базу.
- 65 — типоразмер каретки и ширина профильной направляющей 65 мм.
- C — исполнение для тяжёлой нагрузки, позволяющее воспринимать значительные силы.
- A — верхнее крепление через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, формирующий жёсткий и собранный узел линейного перемещения.
- H — высокий класс точности для ответственных систем позиционирования.
Полное обозначение: RGH65CAZAH. При выборе важно учитывать сочетание роликовой схемы, типоразмера 65, тяжёлой нагрузки C, среднего преднатяга ZA и высокого класса точности H — это определяет область применения и допустимые режимы эксплуатации каретки в составе промышленного оборудования.
Стоит обратить внимание
Обозначение RGH65CAZAH используется и в оригинальных каретках HIWIN серии RG, что облегчает кросс‑сопоставление и замену на аналоги TECHNIX. При переходе на аналоги важно сверить не только геометрию, но и класс точности, чтобы сохранить требуемый уровень позиционирования.
Конструкция и устройство

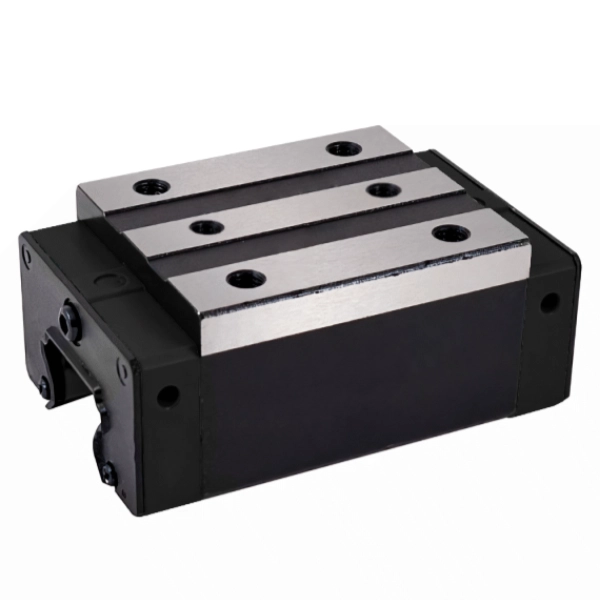

Каретка RGH65CAZAH представляет собой роликовый блок для профильных направляющих серии RG типоразмера 65, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Роликовая система качения с линейным контактом по рельсу обеспечивает повышенную жёсткость и устойчивость к нагрузкам, а крупный типоразмер позволяет воспринимать значительные силы при сохранении точности перемещения.
- Высокий прямоугольный корпус H из закалённой стали, предназначенный для тяжёлых режимов работы.
- Роликовая система качения серии RG с увеличенной площадью контакта и высокой грузоподъёмностью.
- Верхнее крепление A через резьбовые отверстия, обеспечивающее надёжную фиксацию на монтажной плите.
- Средний преднатяг ZA, формирующий жёсткий узел с минимальным люфтом при реверсивном движении.
- Высокий класс точности H для прецизионных систем позиционирования.
- Смазочные каналы и посадочные места под маслёнки, позволяющие проводить обслуживание без сложной разборки узла.
Стоит обратить внимание
Крупный типоразмер 65 предъявляет повышенные требования к геометрии базовых поверхностей и параллельности направляющих. Для сохранения ресурса и точности хода важно обеспечить жёсткую опору, корректный монтаж и отсутствие перекосов по всей длине оси.
Размерный ряд серии RG H
Ниже представлена таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Переход по типоразмерам от 15 до 65 в серии RG H позволяет последовательно наращивать грузоподъёмность и жёсткость узла линейного перемещения, сохраняя общую конструктивную схему и принципы монтажа.
Стоит обратить внимание
Внутри типоразмера 65 доступны разные исполнения по длине и возможной нагрузке. Выбор между RGH65CAZAH и более длинной RGH65HAZAP позволяет адаптировать линейный узел под конкретные режимы работы — от стандартных тяжёлых задач до сверхнагруженных приложений.
Технические параметры и условия эксплуатации

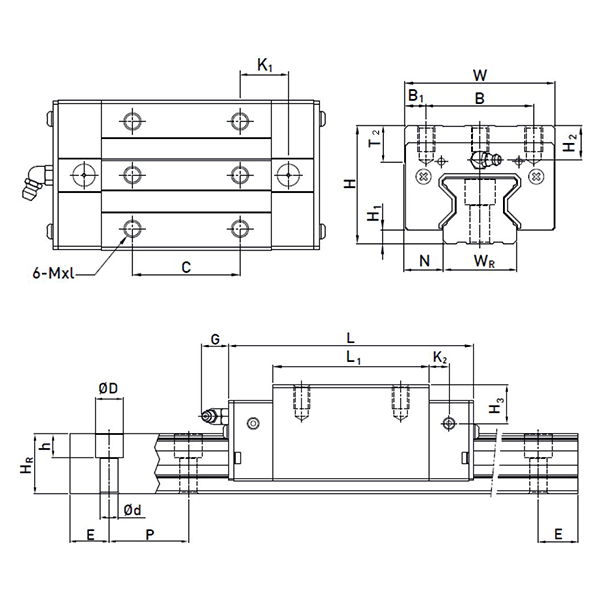

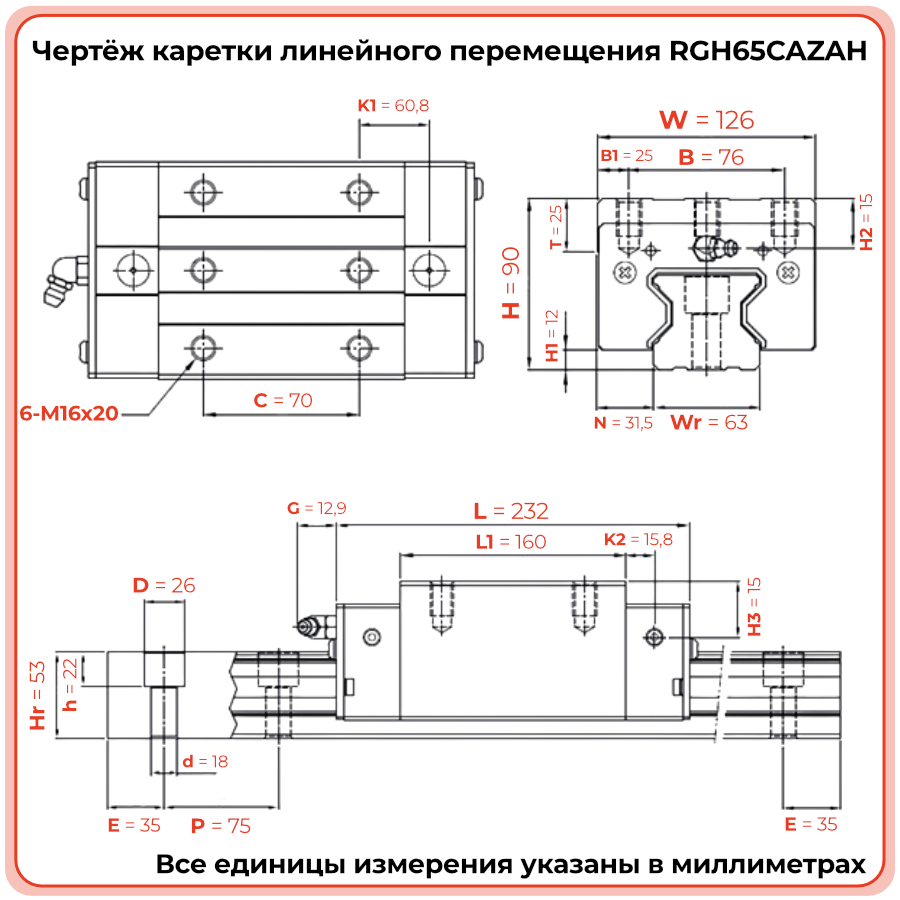

Линейная каретка RGH65CAZAH рассчитана на работу по профильной направляющей шириной 65 мм в составе тяжёлых линейных осей. Габаритные размеры каретки: длина 232 мм, ширина 126 мм, высота 90 мм, межцентровое расстояние крепления 70,0 мм; глубина отверстия крепёжного винта 25 мм. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий контакт с рельсом и минимальный люфт при реверсивном движении.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 65 мм.
- Габариты каретки: длина 232 мм; ширина 126 мм; высота 90 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Зазор от низа каретки до низа рельс (в сборе): 12 мм.
- Длина монтажной площадки: 160 мм.
- Выступ маслёнки: 12,9 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 31,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 15 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 15 мм.
Для обеспечения ресурса каретки и стабильности хода необходимо соблюдать чистоту рабочей зоны, регулярно обслуживать роликовую систему смазкой и избегать ударных нагрузок. При монтаже важно выдерживать геометрию базовых поверхностей, параллельность направляющих и корректные моменты затяжки крепежа, особенно на длинных и тяжёлых осях.
Стоит обратить внимание
В условиях интенсивной эксплуатации рекомендуется использовать системы централизованной подач�� смазки и регламентные проверки состояния крепежа и направляющих. Это помогает сохранить заявленный ресурс каретки и точность перемещения на протяжении всего срока службы узла.
Применяемость
Каретка RGH65CAZAH применяется в линейных механизмах, где требуется сочетание очень высокой грузоподъёмности, жёсткости и точности перемещения на значительной длине хода. Модель подходит для тяжёлых осей станков с ЧПУ крупного формата, портальных систем, координатных столов, автоматизированных линий обработки и транспортировки материалов, а также для оборудования, работающего в круглосуточном режиме.
- Тяжёлые оси станков с ЧПУ и обрабатывающих центров большого формата.
- Портальные системы и координатные столы, требующие высокой жёсткости и точности.
- Автоматизированные линии подачи, раскроя, сварки и обработки материалов.
- Системы транспортировки и позиционирования изделий большой массы.
- Узлы, где необходим длительный ресурс, устойчивость к вибрациям и сохранение геометрии перемещения при тяжёлых нагрузках.
Стоит обратить внимание
По сравнению с более компактными типоразмерами серии RG, каретка RGH65CAZAH обеспечивает существенно больший запас по грузоподъёмности и жёсткости. Это делает её особенно актуальной для проектов модернизации тяжёлого оборудования и реализации новых высоконагруженных линий.
Аналоги
Линейная каретка RGH65CAZAH является аналогом широко распространённых решений HIWIN серии RG для направляющих шириной 65 мм и совместима с соответствующими рельсами той же серии. Дополнительно возможно использование функционально близких моделей ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов для тяжёлых и прецизионных узлов рекомендуется дополнительно проверять совместимость по базе крепления, допускам и реальным характеристикам преднатяга. В ряде случаев может потребоваться корректировка настроек оборудования для сохранения исходной точности.
FAQ
- Как правильно монтировать каретку RGH65CAZAH на направляющую серии RG?
Перед монтажом необходимо подготовить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надевают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованные моменты затяжки и контролируя отсутствие перекосов по всей длине оси. - Чем RGH65CAZAH отличается от кареток меньших типоразмеров серии RG?
Основное отличие — габариты и допустимая нагрузка: каретка типоразмера 65 рассчитана на существенно более высокие нагрузки и более жёсткие узлы по сравнению с типоразмерами 30–45. При этом конструктивная схема и принцип монтажа остаются аналогичными, что облегчает унификацию решений. - Можно ли заменить каретку HIWIN RG на RGH65CAZAH TECHNIX без доработок?
При совпадении серии, типоразмера и обозначения возможна прямая замена на аналог TECHNIX при сохранении геометрии узла. Однако перед заменой рекомендуется сверить размеры, уровень преднатяга и класс точности, а также провести пробную сборку для подтверждения совместимости. - Какие требования предъявляются к обслуживанию каретки RGH65CAZAH?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В тяжёлых условиях эксплуатации целесообразно использовать системы централизованной подачи смазки и проводить периодическую диагностику линейного узла. - Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от нагрузки, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH65CAZAH обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
