Артикул:
RGH15CAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
15
Длина L, мм
—
68
Все характеристики
Аналоги
Аналог HIWIN:
RGH15CAZAP
Аналог ROUST WORLD:
TOU15B
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Линейная каретка RGH15CAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 15 мм, предназначенная для узлов линейного перемещения с повышенными требованиями к нагрузочной способности и точности позиционирования. Модель представляет собой высокую прямоугольную бесфланцевую каретку с верхним креплением, ориентированную на прецизионные системы, где важны стабильность хода и минимальный люфт при циклической работе оборудования.
RGH15CAZAP использует роликовую систему качения, благодаря чему каретка лучше воспринимает высокие нагрузки и обеспечивает плавное перемещение по сравнению с шариковыми аналогами сопоставимого типоразмера. В сочетании со средним преднатягом ZA и прецизионным классом точности P каретка подходит для компактных линейных осей, где требуется точное повторяемое позиционирование и устойчивость к динамическим нагрузкам при сохранении жёсткости узла.
Стоит обратить внимание
Типоразмер 15 в роликовой серии RG является компактным решением, позволяющим интегрировать прецизионную линейную каретку в небольшие станочные и автоматизированные системы без компромисса по жёсткости и ресурсу. Высокий корпус H и исполнение под тяжёлую нагрузку C делают модель подходящей для узлов, где важно выдерживать значительные силы при ограниченном пространстве.
Расшифровка артикула

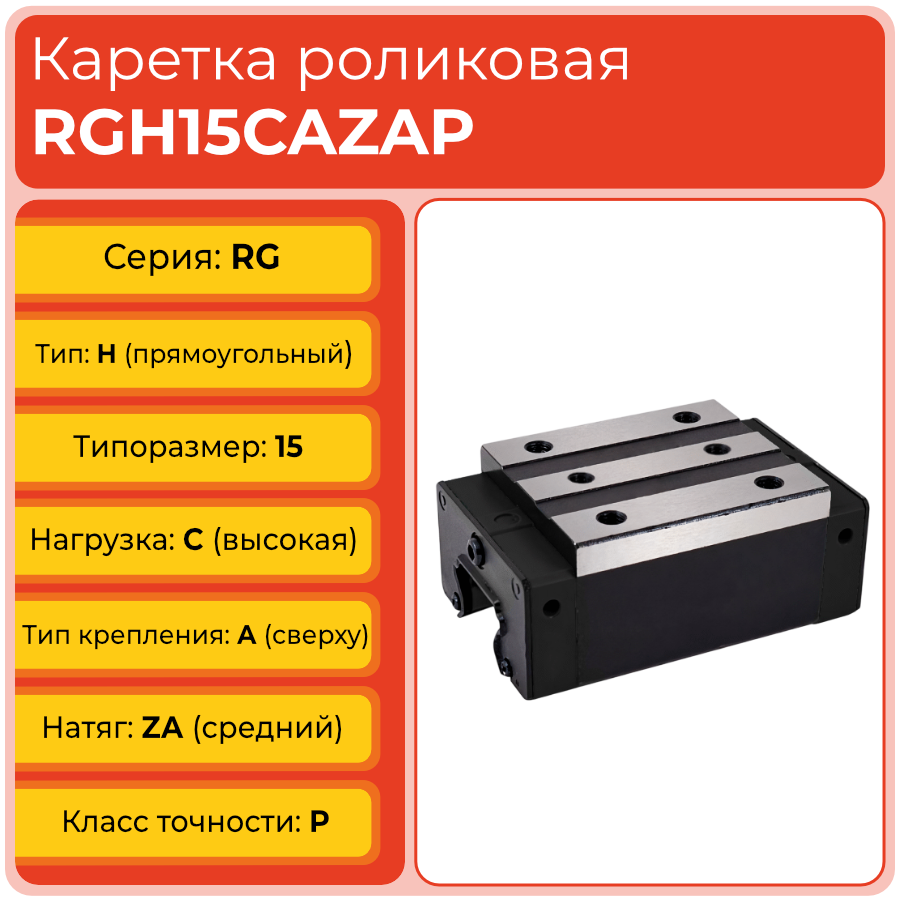

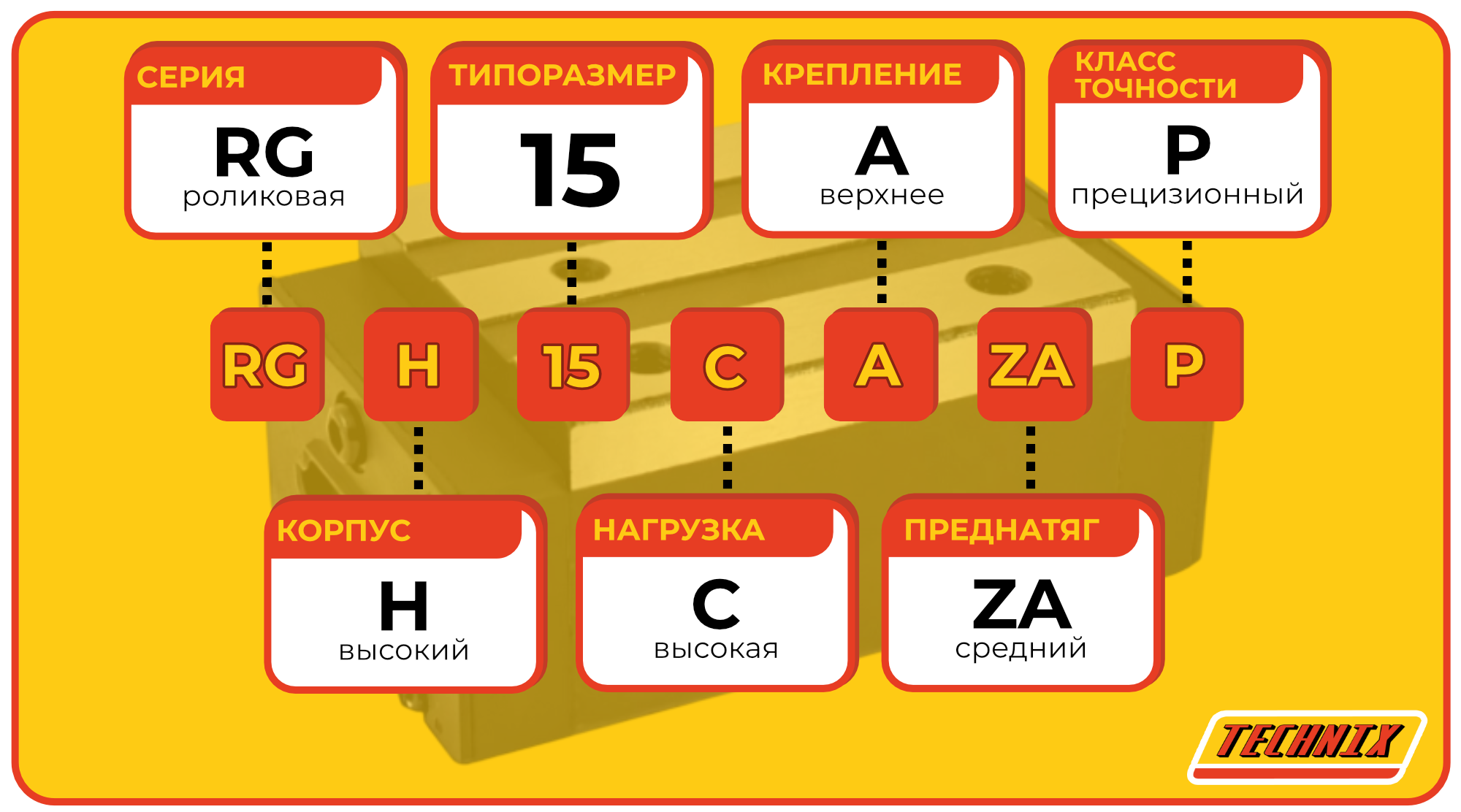

Обозначение RGH15CAZAP отражает серию, конструкцию корпуса, типоразмер направляющей, допустимый уровень нагрузки, способ крепления, преднатяг и класс точности. Расшифровка артикула помогает быстро оценить совместимость каретки с направляющими и понять, подходит ли данная модель для конкретной линейной оси или модуля перемещения.
- RG — роликовая серия линейных кареток и направляющих для повышенных нагрузок.
- H — высокий прямоугольный бесфланцевый корпус, удобный для монтажа на монтажную плиту.
- 15 — типоразмер, соответствующий профильной направляющей шириной 15 мм.
- C — исполнение для тяжёлой нагрузки, рассчитанное на высокие эксплуатационные нагрузки.
- A — крепление сверху через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткую и собранную работу линейного узла.
- P — прецизионная точность, ориентированная на точные системы позиционирования.
Полное обозначение: RGH15CAZAP. При выборе важно учитывать сочетание роликовой схемы, тяжёлой нагрузки C, преднатяга ZA и класса точности P, чтобы обеспечить требуемую жёсткость, ресурс и точность перемещения в составе конкретного механизма.
Стоит обратить внимание
Наличие прецизионного класса точности P означает, что данная каретка ориентирована на задачи, где критичны минимальные отклонения при позиционировании и повторяемость движения. Важно учитывать это при кросс‑подборе аналогов: не все каретки другого бренда с таким же типоразмером обеспечивают сопоставимый уровень точности.

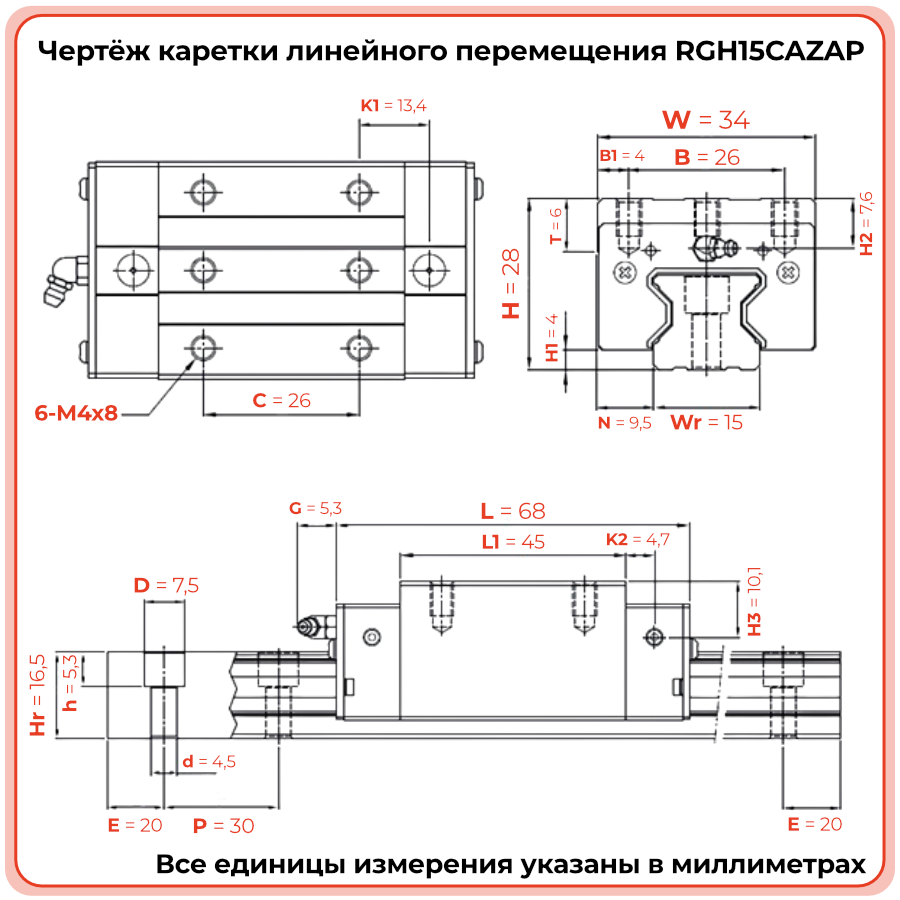

Конструкция и устройство
Каретка RGH15CAZAP представляет собой роликовый блок для профильных рельсов серии RG типоразмера 15, выполненный в виде высококорпусной прямоугольной бесфланцевой каретки с верхним креплением. Конструкция ориентирована на работу с тяжёлой нагрузкой при компактных габаритах: длина каретки составляет 68 мм, ширина 34 мм, высота 28 мм, межцентровое расстояние крепёжных отверстий 26 мм. Роликовая схема качения обеспечивает устойчивое восприятие нагрузок и плавное движение даже при интенсивной эксплуатации.
- Высокий прямоугольный корпус H из закалённой стали, рассчитанный на тяжёлую нагрузку.
- Роликовая система качения серии RG, обеспечивающая сниженное контактное напряжение и повышенный ресурс.
- Верхнее крепление A через резьбовые отверстия, упрощающее интеграцию на монтажную плиту или стол станка.
- Средний преднатяг ZA, формирующий жёсткий узел с минимальным люфтом при реверсивном движении.
- Прецизионный класс точности P, рассчитанный на применение в высокоточных линейных осях.
- Предусмотрены смазочные каналы и посадочные размеры под маслёнки, что облегчает обслуживание и продление ресурса.
Стоит обратить внимание
Небольшой зазор от низа каретки до низа рельса (в сборе) и размеры монтажной площадки требуют аккуратного подхода к подготовке базовых поверхностей. При проектировании важно учитывать габариты каретки и вылет маслёнок, чтобы обеспечить доступ для обслуживания и избежать помех при движении вдоль направляющей.
Размерный ряд серии RG H
Ниже представлена таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Переход от типоразмера 15 к более крупным размерам в серии RG позволяет последовательно наращивать грузоподъёмность и жёсткость линейного узла. При этом конструктивная схема и принципы монтажа остаются аналогичными, что облегчает унификацию решений в рамках одного парка оборудования.
Технические параметры и условия эксплуатации
Линейная каретка RGH15CAZAP рассчитана на работу с тяжёлой нагрузкой в компактных линейных узлах на профильной направляющей шириной 15 мм. Габаритные размеры каретки: длина 68 мм, ширина 34 мм, высота 28 мм, межцентровое расстояние крепления 26,0 мм; глубина отверстия крепёжного винта 6 мм. Средний преднатяг ZA и прецизионный класс точности P обеспечивают жёсткий контакт с рельсом и высокую повторяемость перемещения.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 15 мм.
- Габариты каретки: длина 68 мм; ширина 34 мм; высота 28 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 4 мм.
- Длина монтажной площадки: 45 мм.
- Выступ маслёнки: 5,3 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 9,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 7,6 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 10,1 мм.
Для обеспечения ресурса каретки и стабильности хода рекомендуется соблюдать чистоту рабочей зоны, производить регулярную смазку роликовой системы и контролировать отсутствие ударных нагрузок в зоне контакта. При монтаже важно соблюдать геометрию базовых поверхностей, корректный момент затяжки крепежа и параллельность направляющих, чтобы исключить перекосы и локальные перегрузки.
Стоит обратить внимание
Роликовая схема RG чувствительна к качеству смазки и ровности дорожек качения. При эксплуатации в загрязнённой среде рекомендуется использовать дополнительные защитные меры (кожухи, сильфоны, системы подачи смазки), а также соблюдать регламент обслуживания, особенно в прецизионных узлах.
Применяемость
Каретка RGH15CAZAP предназначена для использования в компактных линейных механизмах, где требуется сочетание высокой нагрузочной способности, жёсткости и прецизионной точности. Роликовая серия RG с типоразмером 15 оптимальна для небольших осей станков с ЧПУ, координатных столов, измерительных и позиционирующих систем, а также автоматизированных модулей подачи и обработки деталей.
- Линейные оси компактных станков с ЧПУ и гравировально‑фрезерных установок.
- Координатные столы, позиционирующие платформы и измерительные системы с высокими требованиями к точности.
- Автоматизированные линии и модули перемещения, работающие в непрерывном или циклическом режиме.
- Системы подачи и сортировки деталей, где важна стабильность хода при переменных нагрузках.
- Прецизионные механизмы, требующие баланса между компактностью конструкции, ресурсом и точностью позиционирования.
Стоит обратить внимание
При сравнении с шариковыми каретками того же типоразмера роликовая серия RG обеспечивает более высокую устойчивость к нагрузкам и повышенный ресурс, что особенно важно в узлах с интенсивной эксплуатацией. Это делает RGH15CAZAP хорошим выбором для модернизации систем, требующих повышения надёжности без увеличения габаритов.
Аналоги
Линейная каретка RGH15CAZAP имеет типовое исполнение роликовой серии RG для направляющей шириной 15 мм и может сопоставляться с аналогичными решениями других производителей. При подборе аналогов важно учитывать тип серии (роликовая/шариковая), геометрию, уровень преднатяга и класс точности, чтобы обеспечить сопоставимую жёсткость и ресурс узла.
Стоит обратить внимание
При кросс‑замене важно ориентироваться не только на совпадение типоразмера, но и на параметры преднатяга, класс точности и конструкцию корпуса. В ряде случаев переход на иной бренд может потребовать корректировки настроек или геометрии узла для сохранения уровня точности и ресурса.
FAQ
- Как правильно монтировать каретку RGH15CAZAP на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и убедиться в её прямолинейности. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. - Чем RGH15CAZAP отличается от кареток RG других типоразмеров?
Основное отличие — габариты и допустимая нагрузка: типоразмер 15 ориентирован на компактные узлы, тогда как более крупные каретки RG (20, 25, 30 и выше) рассчитаны на увеличенные нагрузки и размеры. При этом конструктивная схема, роликовая система и принципы монтажа остаются аналогичными. - Какова типичная область применения каретки RGH15CAZAP?
Каретка используется в компактных линейных осях станков с ЧПУ, координатных столах, измерительных и позиционирующих системах, а также в автоматизированных модулях подачи и обработки, где требуется сочетание прецизионной точности, жёсткости и устойчивости к нагрузкам. - Какие рекомендации по обслуживанию и смазке каретки RGH15CAZAP?
Рекомендуется использовать подходящую смазку для роликовых линейных систем, регулярно контролировать её состояние и обновлять согласно регламенту производителя оборудования. Необходимо поддерживать чистоту рабочей зоны, избегать попадания абразива и контролировать отсутствие ударных нагрузок для сохранения ресурса. - Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от конкретного режима работы, нагрузки и условий эксплуатации. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH15CAZAP способна длительно работать в составе прецизионных линейных узлов без потери точности и жёсткости.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
15
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

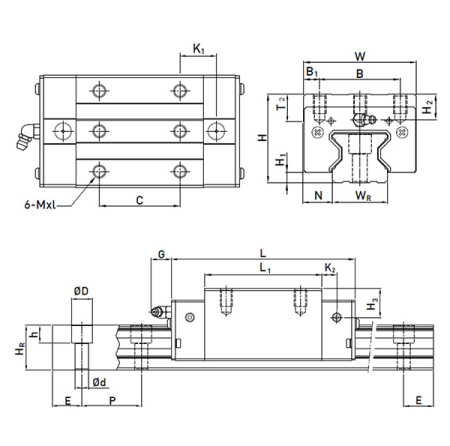

Габариты
Длина L, мм
68
Ширина W, мм
34
Высота H, мм
28
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
26
Возможная нагрузка
C (высокая)
Глубина отверстия крепежного винта T2, мм
6
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
4
Длина монтажной площадки L1, мм
45
Выступ масленки за пределы G, мм
5,3
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
9,5
Размер резьбы на монтажной площади M
M4
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
7,6
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
10,1
