Артикул:
RGH20CAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20
Длина L, мм
—
86
Все характеристики
Аналоги
Аналог HIWIN:
RGH20CAZAP
Аналог ROUST WORLD:
TOU20B
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

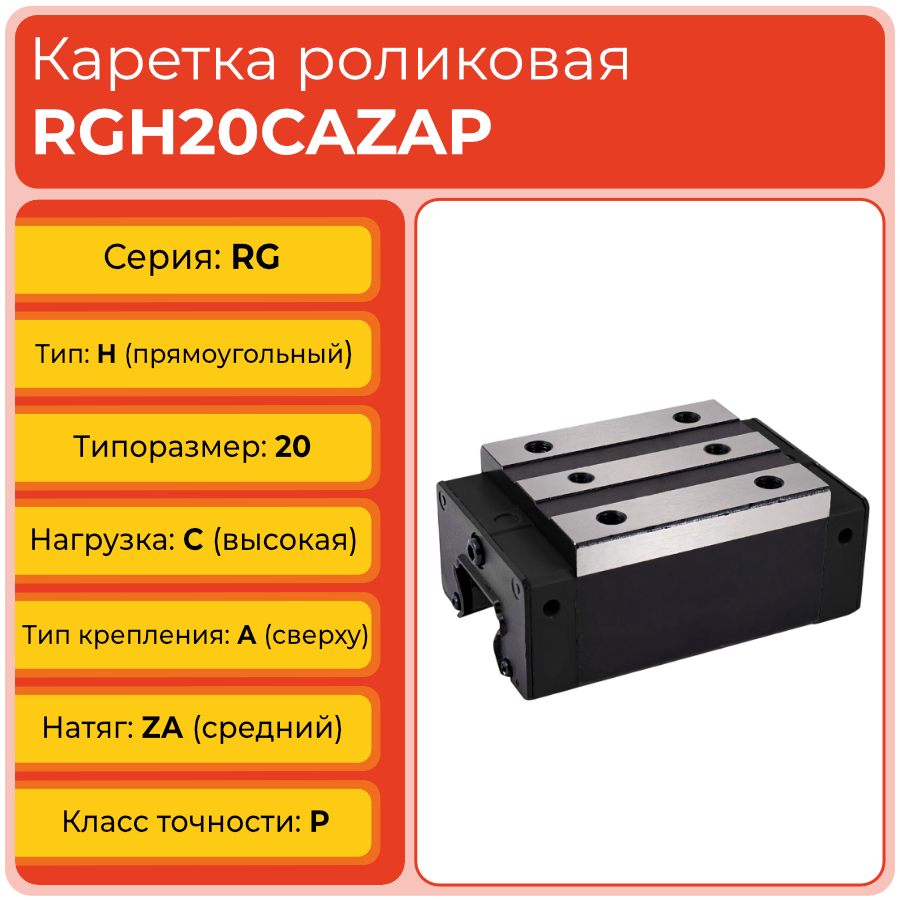

Линейная каретка RGH20CAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 20 мм, предназначенная для узлов линейного перемещения с тяжёлой нагрузкой и прецизионной точностью позиционирования. Конфигурация высокой бесфланцевой каретки, верхнего крепления и среднего преднатяга делает эту модель оптимальной для компактных осей станков с ЧПУ, прецизионных столов и автоматизированных модулей, где важен баланс между габаритами, жёсткостью и точностью.
RGH20CAZAP относится к роликовой серии RG, которая изначально разработана для высокожёстких и грузоподъёмных линейных направляющих. При типоразмере 20 каретка обеспечивает значительно более высокий запас по нагрузке и устойчивости к деформациям, чем типичные шариковые решения того же типоразмера, при этом сохраняя компактную конструкцию и совместимость с стандартными направляющими на 20 мм.
Стоит обратить внимание
RGH20CAZAP удобно использовать как базовое решение для модернизации существующих систем: переход с шариковых направляющих на роликовые RG в типоразмере 20 позволяет повысить жёсткость линейного узла без существенного изменения габаритов конструкции.

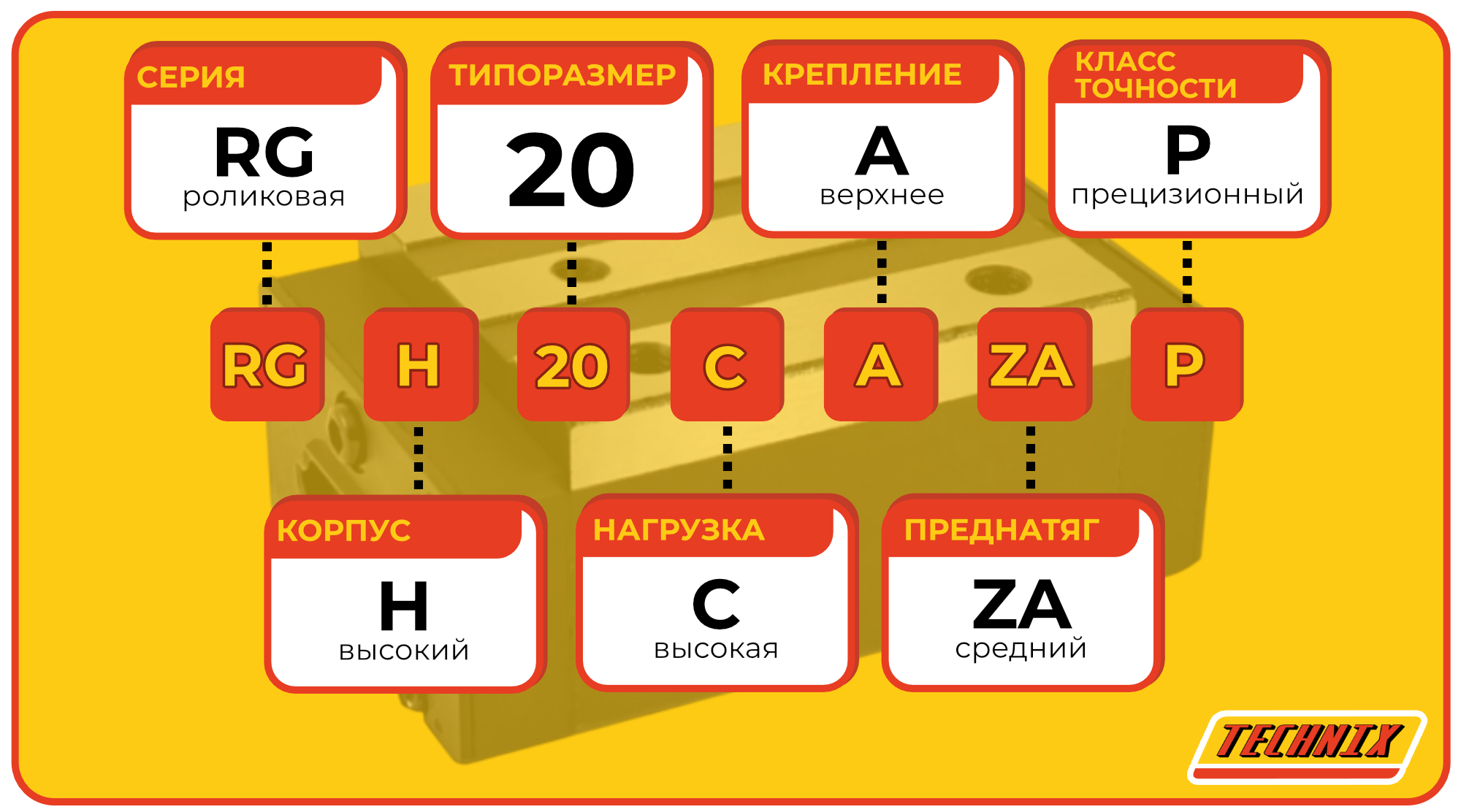

Расшифровка артикула
Обозначение RGH20CAZAP содержит ключевую информацию о конструкции, типоразмере, уровне нагрузки, способе крепления, преднатяге и классе точности каретки. Понимание расшифровки артикула позволяет быстро оценить область применения модели и подобрать совместимую направляющую и аналоги других производителей.
- RG — роликовая серия линейных направляющих и кареток повышенной жёсткости.
- H — высокая прямоугольная бесфланцевая каретка, ориентированная на монтаж на жёсткую базу.
- 20 — ширина профильной направляющей 20 мм и типоразмер каретки.
- C — исполнение для тяжёлой нагрузки.
- A — крепление сверху через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткую, «собранную» работу линейного узла.
- P — прецизионный класс точности для высокоточных систем позиционирования.
Полное обозначение: RGH20CAZAP TECHNIX. Важно учитывать, что исполнение C по нагрузке в сочетании с прецизионным классом P и средним преднатягом ZA ориентировано на приложения, где линейный узел работает в тяжёлом режиме, но при этом предъявляются строгие требования к точности и повторяемости перемещения.
Стоит обратить внимание
В обозначениях кареток HIWIN серии RG используются те же буквенные индексы, что упрощает кросс‑сравнение: модель HIWIN RGH20CAZAP по логике маркировки соответствует исполнению TECHNIX RGH20CAZAP, однако при замене следует проверять реальные допуски и нагрузочные характеристики.
Конструкция и устройство

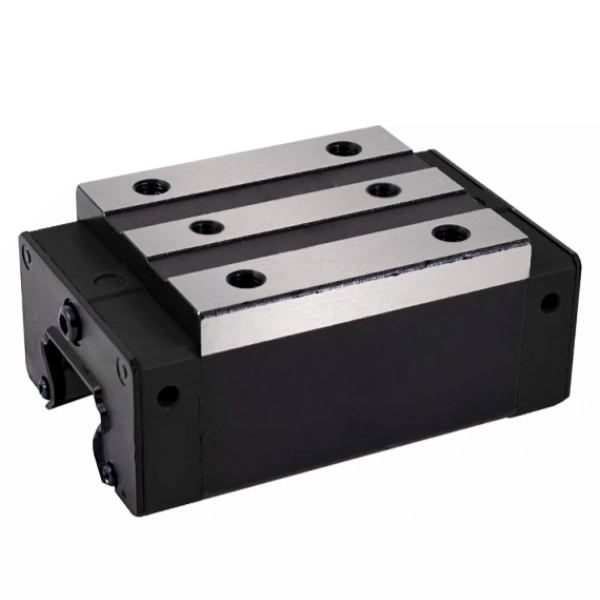

Каретка RGH20CAZAP TECHNIX представляет собой роликовый блок для профильных направляющих серии RG типоразмера 20, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Ролики движутся по линейным дорожкам рельса,形成яя линейный контакт, что обеспечивает повышенную жёсткость и устойчивость к тяжёлым нагрузкам во всех направлениях.
- Высокий прямоугольный корпус H из закалённой стали, рассчитанный на тяжёлые режимы работы.
- Роликовая система качения серии RG с линейным контактом по рельсу и увеличенной грузоподъёмностью.
- Исполнение по нагрузке C, ориентированное на тяжёлые эксплуатационные нагрузки.
- Крепление сверху A через резьбовые отверстия для жёсткой фиксации каретки на монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям.
- Прецизионный класс точности P для точных систем позиционирования.
- Смазочные каналы и посадочные места под маслёнки для удобного обслуживания и поддержания ресурса.
Стоит обратить внимание
Роликовая схема RG более требовательна к качеству базовых поверхностей и параллельности направляющих, чем многие шариковые системы. Для сохранения прецизионной точности важно обеспечить аккуратный монтаж и жёсткую опорную конструкцию под каретку.
Размерный ряд серии RG H
Ниже представлена полная таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Наличие в типоразмере 20 двух исполнений по нагрузке — тяжёлой (RGH20CAZAP) и сверхтяжёлой (RGH20HAZAP) — позволяет выбрать каретку с оптимальным запасом прочности и жёсткости без изменениях ширины рельса и схемы монтажа.
Технические параметры и условия эксплуатации
Линейная каретка RGH20CAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 20 мм в составе тяжёлых линейных осей. Габаритные размеры каретки: длина 86 мм, ширина 44 мм, высота 34 мм, межцентровое расстояние крепления 36,0 мм; глубина отверстия крепёжного винта 8 мм. Средний преднатяг ZA и прецизионный класс точности P обеспечивают жёсткий контакт с рельсом, минимальный люфт и высокую повторяемость позиционирования при реверсивном движении.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 20 мм.
- Габариты каретки: длина 86 мм; ширина 44 мм; высота 34 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 5 мм.
- Длина монтажной площадки: 57,9 мм.
- Выступ маслёнки: 12 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 8,3 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 8,3 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 8,3 мм.
Для обеспечения ресурса каретки и стабильности хода необходимо соблюдать чистоту рабочей зоны, регулярно обновлять смазку в роликовой системе и избегать ударных нагрузок. При монтаже важно выдерживать геометрию базовых поверхностей, параллельность направляющих и корректные моменты затяжки крепежа, особенно в прецизионных приложениях и узлах с тяжёлой нагрузкой.
Стоит обратить внимание
В системах с высокой динамикой (частые разгоны, торможения, смены направления) полезно использовать централизованную подачу смазки и проводить регламентные проверки крепежа и состояния направляющих, чтобы сохранить заявленный ресурс и точность работы каретки.
Применяемость
Каретка RGH20CAZAP TECHNIX применяется в линейных механизмах, где требуется сочетание высокой жёсткости, тяжёлой нагрузки и прецизионной точности при компактной ширине направляющей 20 мм. Модель подходит для осей станков с ЧПУ, координатных столов, автоматизированных линий, модулей подачи и позиционирующих устройств, работающих в повторяющемся цикле.
- Линейные оси станков с ЧПУ и гравировально‑фрезерных установок малого и среднего формата.
- Координатные столы, позиционирующие платформы и измерительные системы.
- Автоматизированные линии подачи, обработки и сборки деталей.
- Транспортные и позиционирующие модули для изделий средней массы.
- Прецизионные механизмы, где важны компактность, ресурс и точность позиционирования при тяжёлых нагрузках.
Стоит обратить внимание
Если предполагаемые нагрузки выходят за рамки тяжёлого режима и ближе к сверхтяжёлому, имеет смысл рассмотреть исполнение RGH20HAZAP. В остальных случаях RGH20CAZAP обеспечивает оптимальный баланс между нагрузочной способностью, ресурсом и точностью для типоразмера 20.
Аналоги
Линейная каретка RGH20CAZAP TECHNIX разработана как аналог распространённых решений HIWIN серии RG для направляющих шириной 20 мм и совместима с соответствующими рельсами. Также возможно использование функционально близких моделей ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов для прецизионных узлов рекомендуется дополнительно проверять совпадение баз крепления, допусков и фактических характеристик преднатяга. В ответственных приложениях полезна пробная сборка и измерение параметров системы после замены каретки.
FAQ
-
Как правильно монтировать каретку RGH20CAZAP на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов по длине оси. -
Чем RGH20CAZAP отличается от каретки RGH20HAZAP?
RGH20CAZAP рассчитана на тяжёлую нагрузку, а RGH20HAZAP — на сверхтяжёлую. При схожих габаритах исполнение H обеспечивает больший запас по грузоподъёмности и жёсткости, но выбор должен опираться на реальные нагрузки и режим работы узла. -
Можно ли заменить каретку HIWIN RG на RGH20CAZAP TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед переходом рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и оценку параметров системы, особенно в прецизионных приложениях. -
Какие требования предъявляются к обслуживанию каретки RGH20CAZAP?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В системах с высокой динамикой полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла. -
Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от нагрузки, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH20CAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

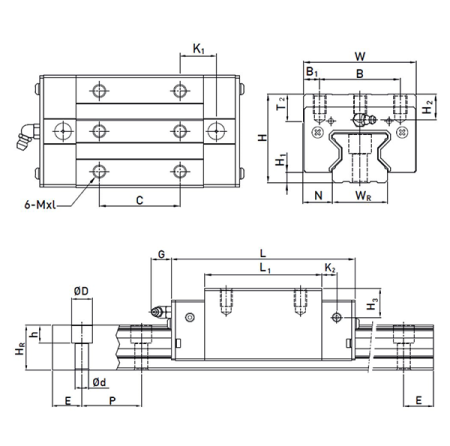

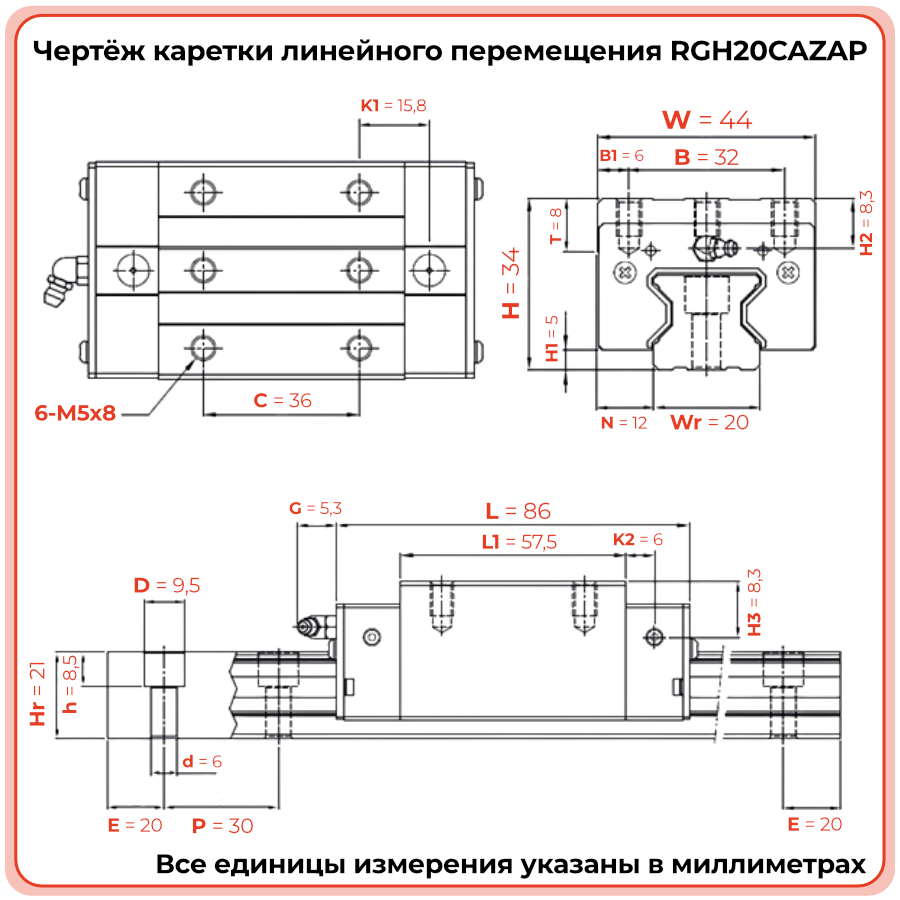

Габариты
Длина L, мм
86
Ширина W, мм
44
Высота H, мм
34
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
36
Возможная нагрузка
C (высокая)
Глубина отверстия крепежного винта T2, мм
8
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
5
Длина монтажной площадки L1, мм
57,5
Выступ масленки за пределы G, мм
5,3
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
12
Размер резьбы на монтажной площади M
M5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
8,3
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
8,3
