Артикул:
RGH20HAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20
Длина L, мм
—
106
Все характеристики
Аналоги
Аналог HIWIN:
RGH20HAZAP
Аналог ROUST WORLD:
TOU20LB
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

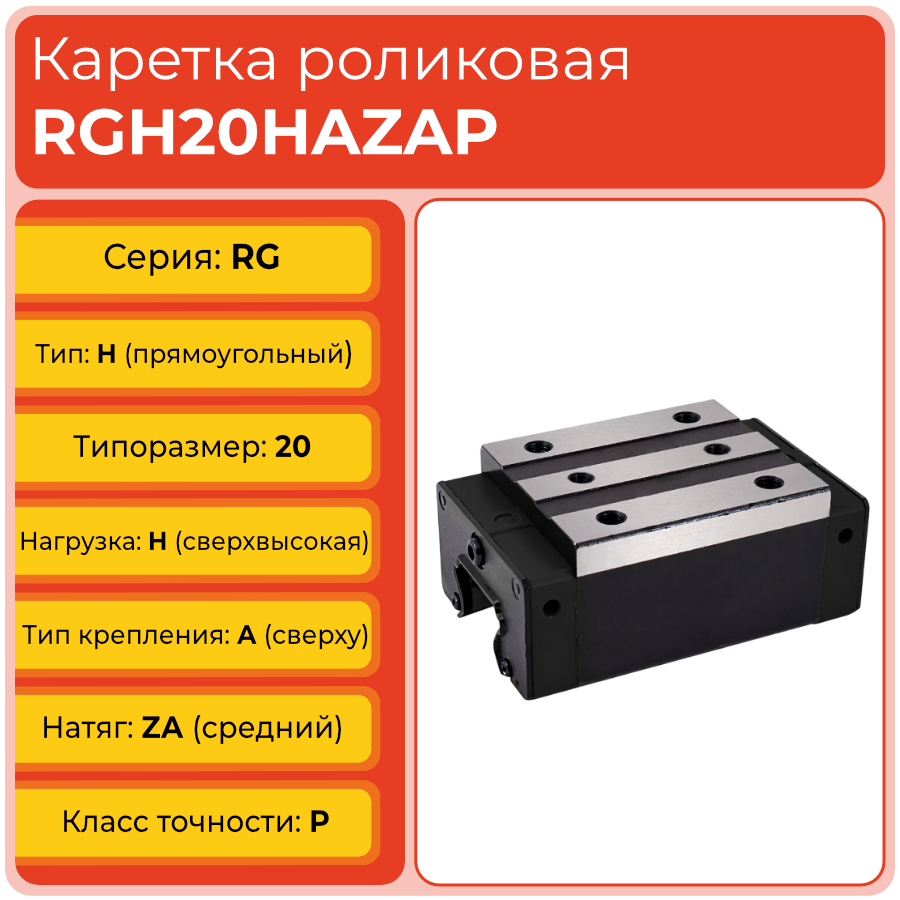

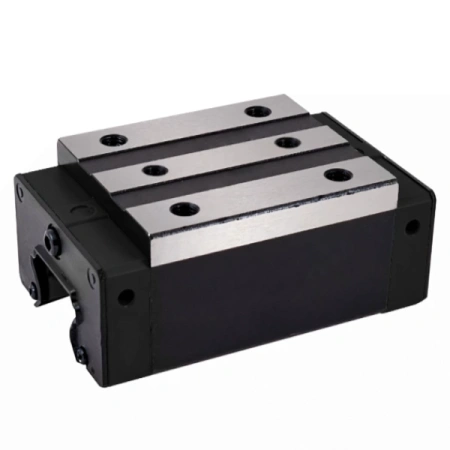

Линейная каретка RGH20HAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 20 мм, предназначенная для узлов линейного перемещения со сверхтяжёлыми нагрузками и прецизионной точностью позиционирования. Высокий прямоугольный бесфланцевый корпус, крепление сверху и исполнение под сверхтяжёлую нагрузку H делают эту модель подходящей для компактных, но крайне нагруженных осей в составе станков с ЧПУ и автоматизированных систем.
В отличие от кареток стандартной тяжёлой нагрузки, RGH20HAZAP ориентирована на приложения, где при типоразмере 20 требуется существенно повышенный запас по грузоподъёмности и жёсткости. Роликовая схема качения и прецизионный класс точности P позволяют использовать каретку в узлах, работающих в жёстких режимах с интенсивной цикличной нагрузкой, при этом обеспечивая высокую повторяемость перемещения и устойчивость к вибрациям.
Стоит обратить внимание
Сверхтяжёлое исполнение по нагрузке в компактном типоразмере 20 особенно востребовано в осях, где нет возможности увеличить габариты, но требуется значительно усилить линейный узел. RGH20HAZAP позволяет решить эту задачу без изменения базовой схемы профилированной направляющей.
Расшифровка артикула

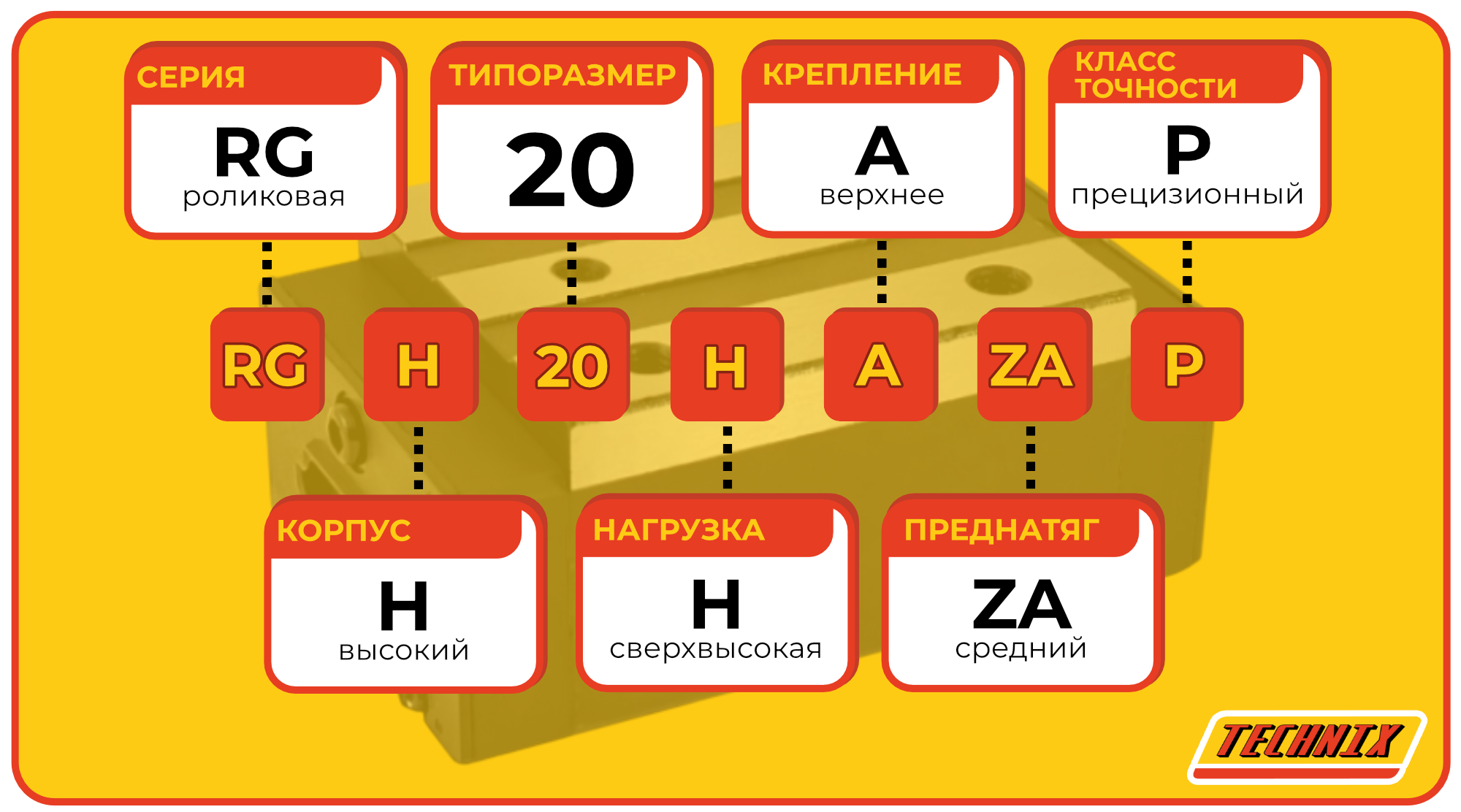

Обозначение RGH20HAZAP фиксирует серию, конструкцию корпуса, типоразмер и ширину направляющей, уровень нагрузки, способ крепления, преднатяг и класс точности. Такая расшифровка позволяет быстро оценить возможности каретки и подобрать совместимый рельс и аналоги других производителей.
- RG — роликовая серия линейных направляющих и кареток повышенной жёсткости.
- H — высокий прямоугольный бесфланцевый корпус каретки.
- 20 — ширина профильной направляющей 20 мм и типоразмер каретки.
- H — исполнение по нагрузке: сверхтяжёлая нагрузка.
- A — крепление сверху через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, формирующий жёсткий и «собранный» узел линейного перемещения.
- P — прецизионный класс точности для высокоточных систем позиционирования.
Полное обозначение: RGH20HAZAP. При подборе каретки важно учитывать сочетание компактного типоразмера 20, сверхтяжёлой нагрузки H, среднего преднатяга ZA и прецизионного класса P — это определяет область применения и требования к монтажу и эксплуатации узла.
Стоит обратить внимание
Во многих каталогах HIWIN для кареток серии RG используются аналогичные буквенные индексы — это облегчает кросс‑подбор и замены на аналоги TECHNIX. Однако при переходе на исполнение сверхтяжёлой нагрузки H важно проверить фактические нагрузочные характеристики узла.
Конструкция и устройство
Каретка RGH20HAZAP представляет собой роликовый блок для профильных направляющих серии RG типоразмера 20, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Внутри корпуса размещена роликовая система качения, обеспечивающая линейный контакт по дорожкам рельса, что даёт повышенную жёсткость и устойчивость к сверхтяжёлым нагрузкам.
- Высокий прямоугольный корпус H из закалённой стали для работы в тяжёлых режимах.
- Роликовая система качения серии RG с линейным контактом и высокой грузоподъёмностью.
- Исполнение по нагрузке H, рассчитанное на сверхтяжёлые режимы эксплуатации при типоразмере 20.
- Крепление сверху A через резьбовые отверстия для жёсткой фиксации каретки на монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям.
- Прецизионный класс точности P для точных систем позиционирования.
- Смазочные каналы и посадочные места под маслёнки для удобного обслуживания и поддержания ресурса.
Стоит обратить внимание
Сверхтяжёлое исполнение при типоразмере 20 требует особенно тщательного соблюдения геометрии базовых поверхностей и параллельности направляющих. Любые перекосы или неточности базирования в таком узле быстрее приводят к локальным перегрузкам и снижению ресурса.
Размерный ряд серии RG H
Ниже представлена полная таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Внутри типоразмера 20 доступны как исполнение тяжёлой нагрузки (RGH20CAZAP), так и сверхтяжёлой нагрузки (RGH20HAZAP). Это позволяет тонко настраивать жёсткость и ресурс узла под конкретный режим работы без изменения типоразмера направляющей.
Технические параметры и условия эксплуатации

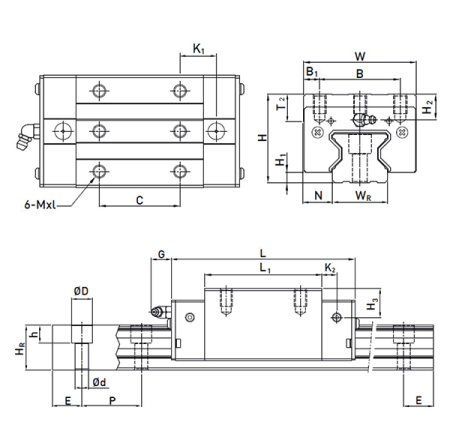

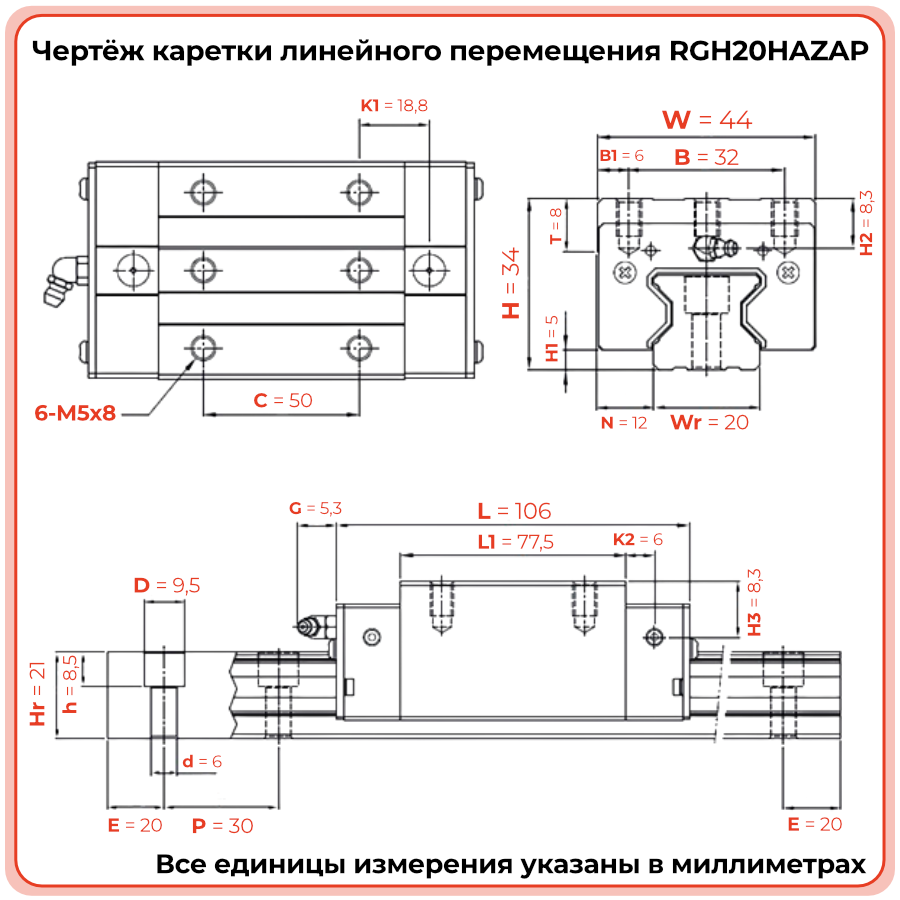

Линейная каретка RGH20HAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 20 мм в составе компактных, но сильно нагруженных осей. Габаритные размеры каретки: длина 106 мм, ширина 44 мм, высота 34 мм, межцентровое расстояние крепления 50,0 мм; глубина отверстия крепёжного винта 8 мм. Средний преднатяг ZA и прецизионный класс точности P обеспечивают жёсткий контакт с рельсом, минимальный люфт и высокую повторяемость позиционирования.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 20 мм.
- Габариты каретки: длина 106 мм; ширина 44 мм; высота 34 мм.
- Тип нагрузки: H, сверхтяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 5 мм.
- Длина монтажной площадки: 77,5 мм.
- Выступ маслёнки: 12 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 8,3 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 8,3 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 8,3 мм.
Для обеспечения ресурса каретки и стабильности хода необходимо соблюдать чистоту рабочей зоны, регулярно обслуживать роликовую систему смазкой и избегать ударных нагрузок в зоне контакта. При монтаже важно выдерживать геометрию базовых поверхностей, параллельность направляющих и корректные моменты затяжки крепежа, особенно в узлах со сверхтяжёлой нагрузкой.
Стоит обратить внимание
В узлах сверхтяжёлой нагрузки рекомендуется использовать регламентные процедуры обслуживания с контролем состояния смазки и периодической проверкой крепежа и геометрии направляющих. Это помогает сохранить заявленный ресурс каретки и точность перемещения на протяжении всего срока службы.
Применяемость
Каретка RGH20HAZAP TECHNIX применяется в линейных механизмах, где при типоразмере 20 требуется сочетание сверхтяжёлой нагрузки, высокой жёсткости и прецизионной точности. Модель подходит для компактных осей станков с ЧПУ, силовых модулей, портальных систем с ограниченным габаритом по ширине рельса, а также для автоматизированных линий, работающих в тяжёлом циклическом режиме.
- Компактные, но нагруженные оси станков с ЧПУ и силовых модулей.
- Портальные системы и позиционирующие узлы с ограниченной шириной направляющей.
- Автоматизированные линии подачи и обработки, работающие в жёстком циклическом режиме.
- Силовые механизмы, где требуется высокая жёсткость при небольшом типоразмере рельса.
- Прецизионные узлы, в которых важны устойчивость к нагрузкам, отсутствие люфта и повторяемость позиционирования.
Стоит обратить внимание
Если система работает в относительно более мягком режиме, можно рассматривать исполнение тяжёлой нагрузки C (RGH20CAZAP). RGH20HAZAP целесообразно использовать там, где сверхтяжёлые нагрузки и жёсткие режимы эксплуатации являются нормой, а типоразмер 20 выбран по конструктивным причинам.
Аналоги
Линейная каретка RGH20HAZAP TECHNIX сопоставима с популярными решениями HIWIN серии RG для направляющих шириной 20 мм с исполнением сверхтяжёлой нагрузки и может рассматриваться как аналог при модернизации оборудования. Также возможно использование функционально близких моделей ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов для узлов сверхтяжёлой нагрузки рекомендуется дополнительно проверять совпадение баз крепления, допусков и фактических характеристик преднатяга. В ответственных приложениях полезна пробная сборка и измерение параметров системы после замены каретки.
FAQ
- Как правильно монтировать каретку RGH20HAZAP на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов по длине оси. - Чем RGH20HAZAP отличается от каретки RGH20CAZAP?
Основное отличие — уровень нагрузки: RGH20CAZAP рассчитана на тяжёлую нагрузку, а RGH20HAZAP — на сверхтяжёлую. При схожих габаритах исполнение H даёт больший запас по грузоподъёмности и жёсткости, что важно для силовых узлов. - Можно ли заменить каретку HIWIN RG на RGH20HAZAP TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед переходом рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и оценку параметров системы, особенно в узлах сверхтяжёлой нагрузки. - Какие требования предъявляются к обслуживанию каретки RGH20HAZAP?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В тяжёлых режимах полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла. - Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от уровня нагрузки, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH20HAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX
Габариты
Длина L, мм
106
Ширина W, мм
44
Высота H, мм
34
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
50
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
8
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
5
Длина монтажной площадки L1, мм
77,5
Выступ масленки за пределы G, мм
5,3
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
12
Размер резьбы на монтажной площади M
M5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
8,3
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
8,3
