Артикул:
RGH25CAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
25
Длина L, мм
—
97,9
Все характеристики
Аналоги
Аналог HIWIN:
RGH25CAZAP
Аналог ROUST WORLD:
TOU25B
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

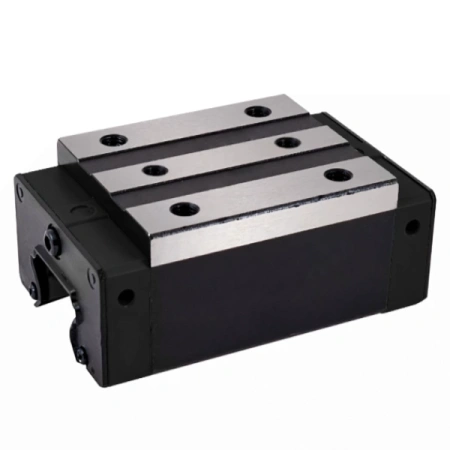

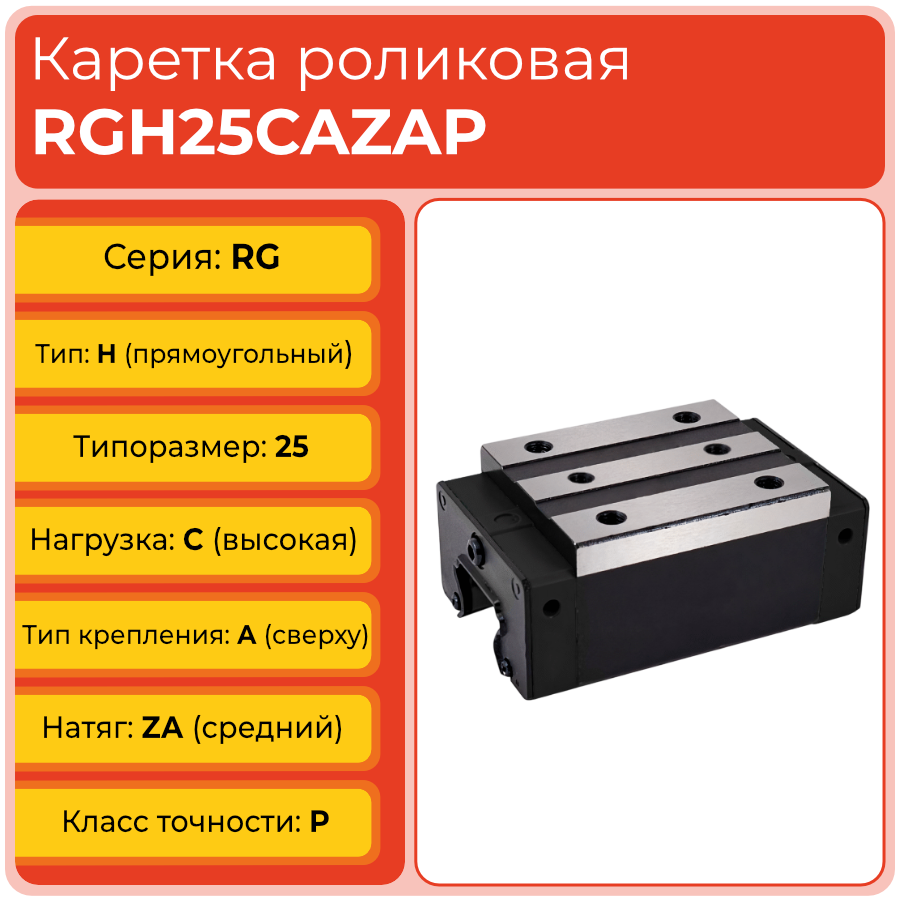

Линейная каретка RGH25CAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 25 мм, предназначенная для узлов линейного перемещения с тяжёлой нагрузкой и прецизионной точностью позиционирования. Высокий прямоугольный бесфланцевый корпус, верхнее крепление и средний преднатяг делают эту модель подходящей для линейных осей станков с ЧПУ, координатных столов и автоматизированных модулей, где важны жёсткость и повторяемость перемещения.
RGH25CAZAP сочетает роликовую систему качения и исполнение под тяжёлую нагрузку C с прецизионным классом точности P. На практике это означает, что каретка рассчитана на работу в узлах, где требуется высокая грузоподъёмность и одновременно точное позиционирование, например в осях средних станков, прецизионных порталов и технологических линий с постоянной цикличной нагрузкой.
Стоит обратить внимание
Типоразмер 25 в роликовой серии RG служит переходом от компактных решений на 15–20 мм к более тяжёлым узлам. Каретка RGH25CAZAP удобна для проектов, где требуется усилить линейную ось по нагрузке и жёсткости, сохранив умеренные габариты и прецизионную точность.

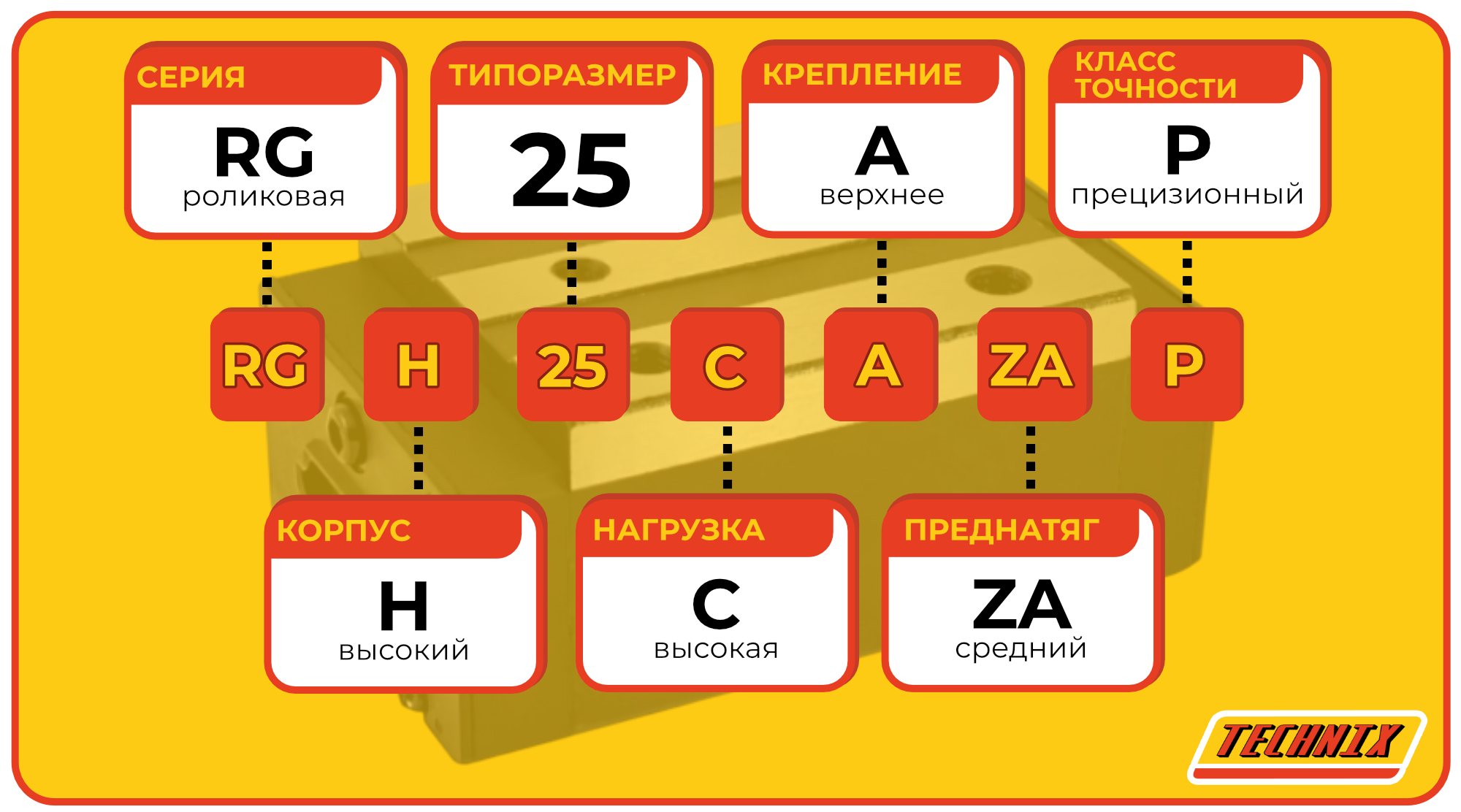

Расшифровка артикула
Обозначение RGH25CAZAP отражает серию, конструкцию корпуса, типоразмер и ширину направляющей, тип нагрузки, способ крепления, преднатяг и класс точности. Понимание расшифровки артикула упрощает подбор совместимых рельсов, кросс‑сравнение с аналогами и оценку пригодности каретки для конкретной линейной оси.
- RG — роликовая серия линейных кареток и направляющих с повышенной жёсткостью.
- H — высокая прямоугольная бесфланцевая каретка, рассчитанная на монтаж на жёсткую базу.
- 25 — ширина профильной направляющей и типоразмер каретки 25 мм.
- C — исполнение для тяжёлой нагрузки.
- A — верхнее крепление через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткую, «собранную» работу узла.
- P — прецизионный класс точности для высокоточных систем позиционирования.
Полное обозначение: RGH25CAZAP. При выборе важно учитывать сочетание роликовой схемы, типоразмера 25, тяжёлой нагрузки C, среднего преднатяга ZA и прецизионного класса точности P, чтобы обеспечить требуемый уровень точности и ресурса в составе конкретного оборудования.
Стоит обратить внимание
Аналогичная логика обозначений используется в каретках HIWIN серии RG, что облегчает переход на аналоги TECHNIX. Однако при замене шариковых систем HG на роликовые RG следует учитывать изменение жёсткости узла и возможную корректировку настроек оборудования.
Конструкция и устройство
Каретка RGH25CAZAP представляет собой роликовый блок для профильных направляющих серии RG типоразмера 25, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Роликовая система качения обеспечивает линейный контакт по рельсу, что даёт высокую жёсткость и ресурс при работе в тяжёлых режимах.
- Высокий прямоугольный корпус H из закалённой стали, ориентированный на тяжёлые режимы работы.
- Роликовая система качения серии RG с линейным контактом и увеличенной грузоподъёмностью.
- Верхнее крепление A через резьбовые отверстия, обеспечивающее жёсткую фиксацию каретки на монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям.
- Прецизионный класс точности P, ориентированный на высокоточные системы.
- Смазочные каналы и посадочные места под маслёнки для удобного обслуживания и поддержания ресурса.
Стоит обратить внимание
При проектировании узла с кареткой типоразмера 25 важно обеспечить точную геометрию базовых поверхностей и параллельность направляющих: прецизионная версия P чувствительна к перекосам и нарушению базирования, особенно в длинных осях.
Размерный ряд серии RG H
Ниже представлена полная таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Единый размерный ряд серии RG H от типоразмера 15 до 65 позволяет выстраивать линейные оси с постепенным наращиванием грузоподъёмности и жёсткости, сохраняя конструктивную схему и принципы монтажа.
Технические параметры и условия эксплуатации

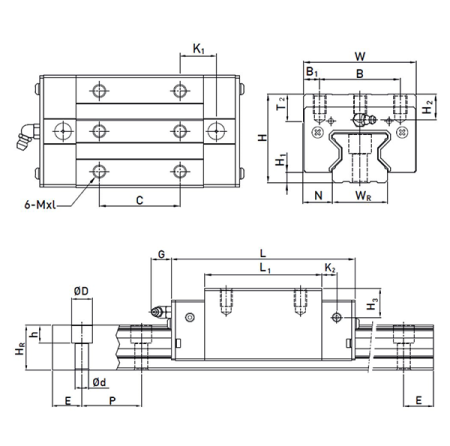

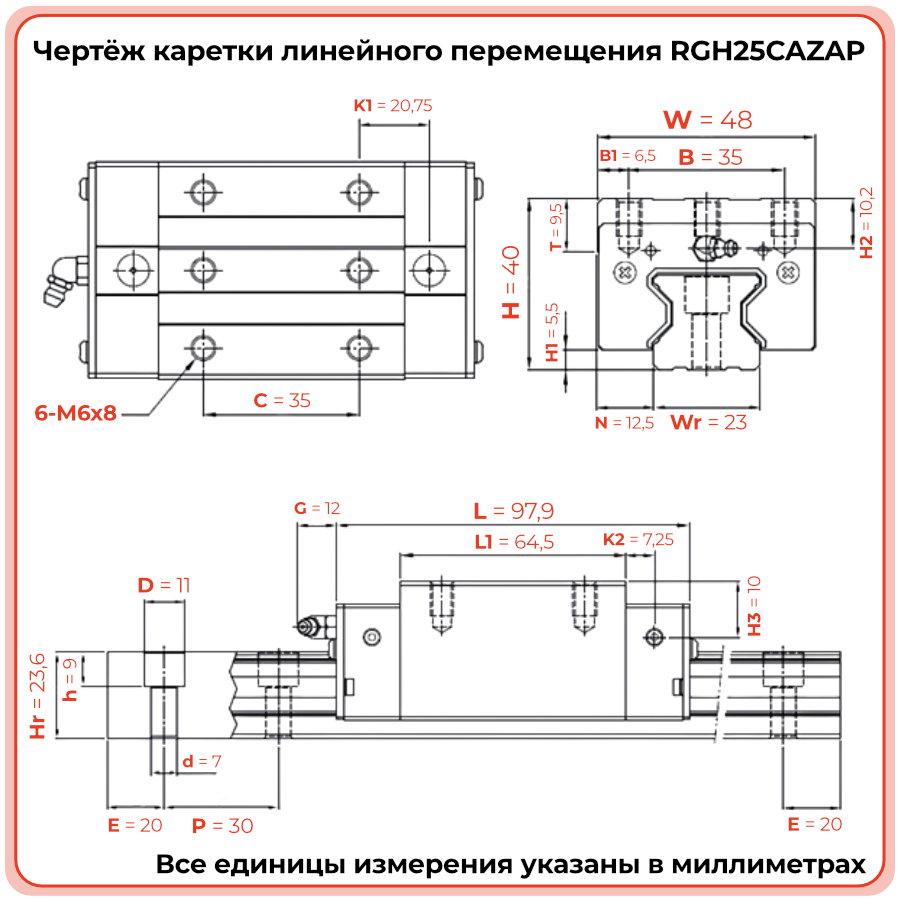

Линейная каретка RGH25CAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 25 мм в составе прецизионных линейных осей. Габаритные размеры каретки: длина 97,9 мм, ширина 48 мм, высота 40 мм, межцентровое расстояние крепления 35,0 мм; глубина отверстия крепёжного винта 9,5 мм. Средний преднатяг ZA и прецизионный класс точности P обеспечивают жёсткий контакт с рельсом и высокую повторяемость позиционирования.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 25 мм.
- Габариты каретки: длина 97,9 мм; ширина 48 мм; высота 40 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 5,5 мм.
- Длина монтажной площадки: 64,5 мм.
- Выступ маслёнки: 12 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 12,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 10,2 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 10 мм.
Для обеспечения ресурса каретки и стабильности хода необходимо соблюдать чистоту рабочей зоны, регулярно обслуживать роликовую систему смазкой и избегать ударных нагрузок в зоне контакта. При монтаже важно выдерживать геометрию базовых поверхностей, параллельность направляющих и корректные моменты затяжки крепежа, особенно в прецизионных приложениях.
Стоит обратить внимание
Прецизионные каретки серии RG чувствительны к качеству смазки и ровности дорожек качения. Для систем с высокой точностью целесообразно использовать централизованные системы смазки и проводить регламентные проверки крепежа и состояния направляющих.
Применяемость
Каретка RGH25CAZAP применяется в линейных механизмах, где требуется сочетание высокой грузоподъёмности, жёсткости и прецизионной точности при умеренных габаритах узла. Модель подходит для осей станков с ЧПУ, координатных столов, автоматизированных линий, модулей подачи и позиционирующих устройств, работающих в непрерывном или повторяющемся цикле.
- Линейные оси станков с ЧПУ и гравировально‑фрезерных установок.
- Координатные столы и позиционирующие платформы средней грузоподъёмности.
- Автоматизированные линии подачи, обработки и сборки деталей.
- Транспортные и позиционирующие модули для изделий средней и повышенной массы.
- Прецизионные механизмы, где важны баланс между компактностью, ресурсом и точностью позиционирования.
Стоит обратить внимание
При сравнении с шариковыми каретками HG аналогичного типоразмера роликовая серия RG обеспечивает более высокую устойчивость к нагрузкам и повышенный ресурс, что делает RGH25CAZAP привлекательным вариантом для модернизации прецизионных осей.
Аналоги
Линейная каретка RGH25CAZAP разработана как аналог популярных решений HIWIN серии RG для направляющих шириной 25 мм и совместима с соответствующими рельсами. Также возможно использование функционально близких моделей ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов для прецизионных узлов рекомендуется дополнительно проверять совпадение баз крепления, допусков и фактических характеристик преднатяга. В критичных приложениях полезна пробная сборка и измерение параметров системы после замены каретки.
FAQ
- Как правильно монтировать каретку RGH25CAZAP на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. - Чем RGH25CAZAP отличается от каретки RGH25HAZAP?
Основное отличие — длина и возможная нагрузка: RGH25HAZAP имеет увеличенную длину и рассчитана на более высокие нагрузки. Выбор между этими моделями зависит от требований к грузоподъёмности и жёсткости конкретного узла. - Можно ли заменить каретку HIWIN RG на RGH25CAZAP TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед переходом рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и оценку параметров системы. - Какие требования предъявляются к обслуживанию каретки RGH25CAZAP?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В прецизионных приложениях полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла. - Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от нагрузки, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH25CAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
25
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX
Габариты
Длина L, мм
97,9
Ширина W, мм
48
Высота H, мм
40
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
35
Возможная нагрузка
C (высокая)
Глубина отверстия крепежного винта T2, мм
9,5
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
5,5
Длина монтажной площадки L1, мм
64,5
Выступ масленки за пределы G, мм
12
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
12,5
Размер резьбы на монтажной площади M
M6
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
10,2
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
10
