Артикул:
RGH45HAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
45
Длина L, мм
—
187
Все характеристики
Аналоги
Аналог HIWIN:
RGH45HAZAP
Аналог ROUST WORLD:
TOU45LB
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

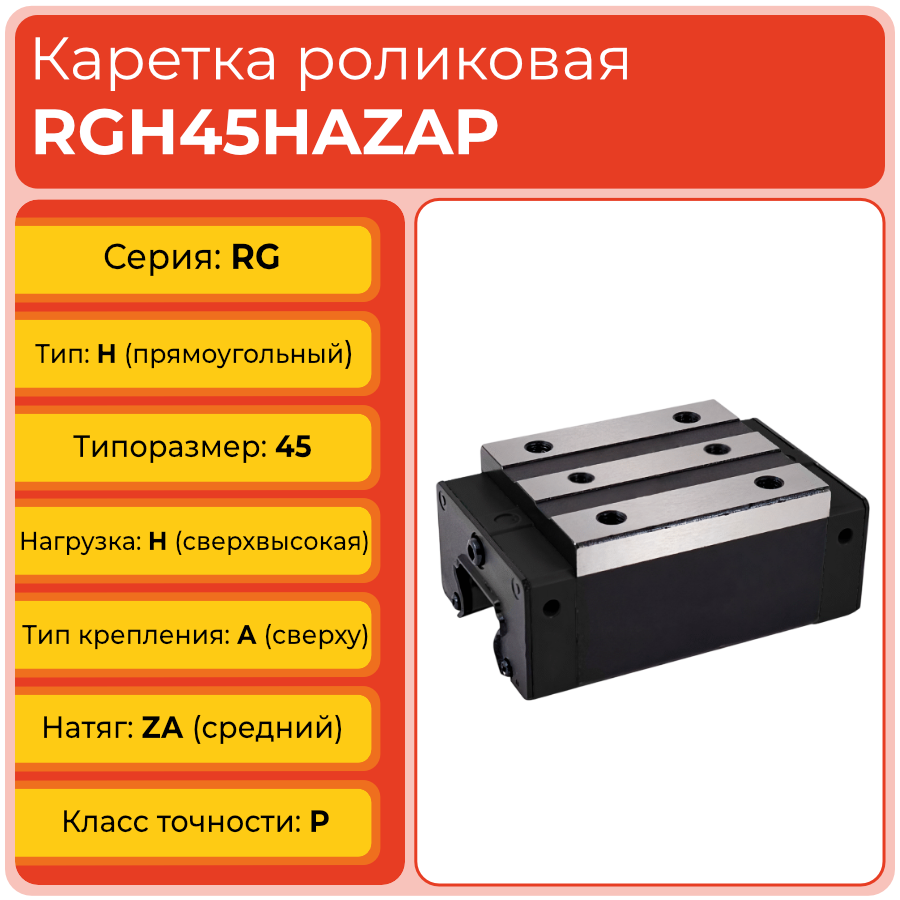

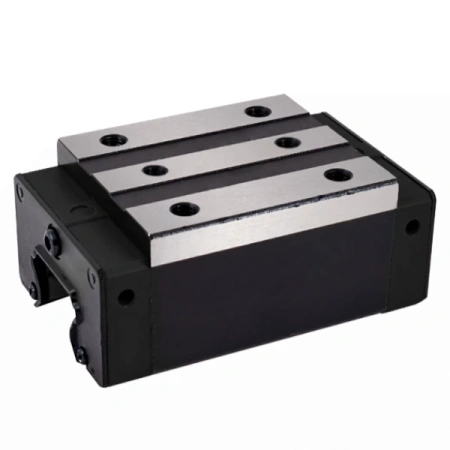

Линейная каретка RGH45HAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 45 мм, предназначенная для работы со сверхтяжёлыми нагрузками при сохранении прецизионной точности позиционирования. Высокий корпус, исполнение по сверхтяжёлой нагрузке H, верхнее крепление A и средний преднатяг ZA делают эту модель ключевым элементом мощных линейных осей станков, портальных систем и силовых модулей.
RGH45HAZAP занимает центральную позицию в тяжёлой части размерного ряда роликовой серии RG: ширина рельса 45 мм и исполнение H обеспечивают значительный запас по грузоподъёмности и жёсткости, при этом габариты остаются компактнее, чем у типоразмеров 55 и 65. Такая конфигурация востребована в узлах, где нагрузки уже вышли за рамки типоразмера 35, но переход на максимально крупные рельсы конструктивно избыточен.
Стоит обратить внимание
RGH45HAZAP логично рассматривать как шаг вверх от каретки RGH45CAZAP: при схожей геометрии исполнение по сверхтяжёлой нагрузке H даёт дополнительный запас прочности и моментной жёсткости без изменения ширины направляющей.
Расшифровка артикула
Обозначение RGH45HAZAP содержит сведения о серии, типе корпуса, типоразмере и ширине направляющей, уровне нагрузки, способе крепления, величине преднатяга и классе точности. Это позволяет по одному коду понять, для каких задач оптимально подходит данная каретка и как её корректно сопоставлять с аналогами других производителей.

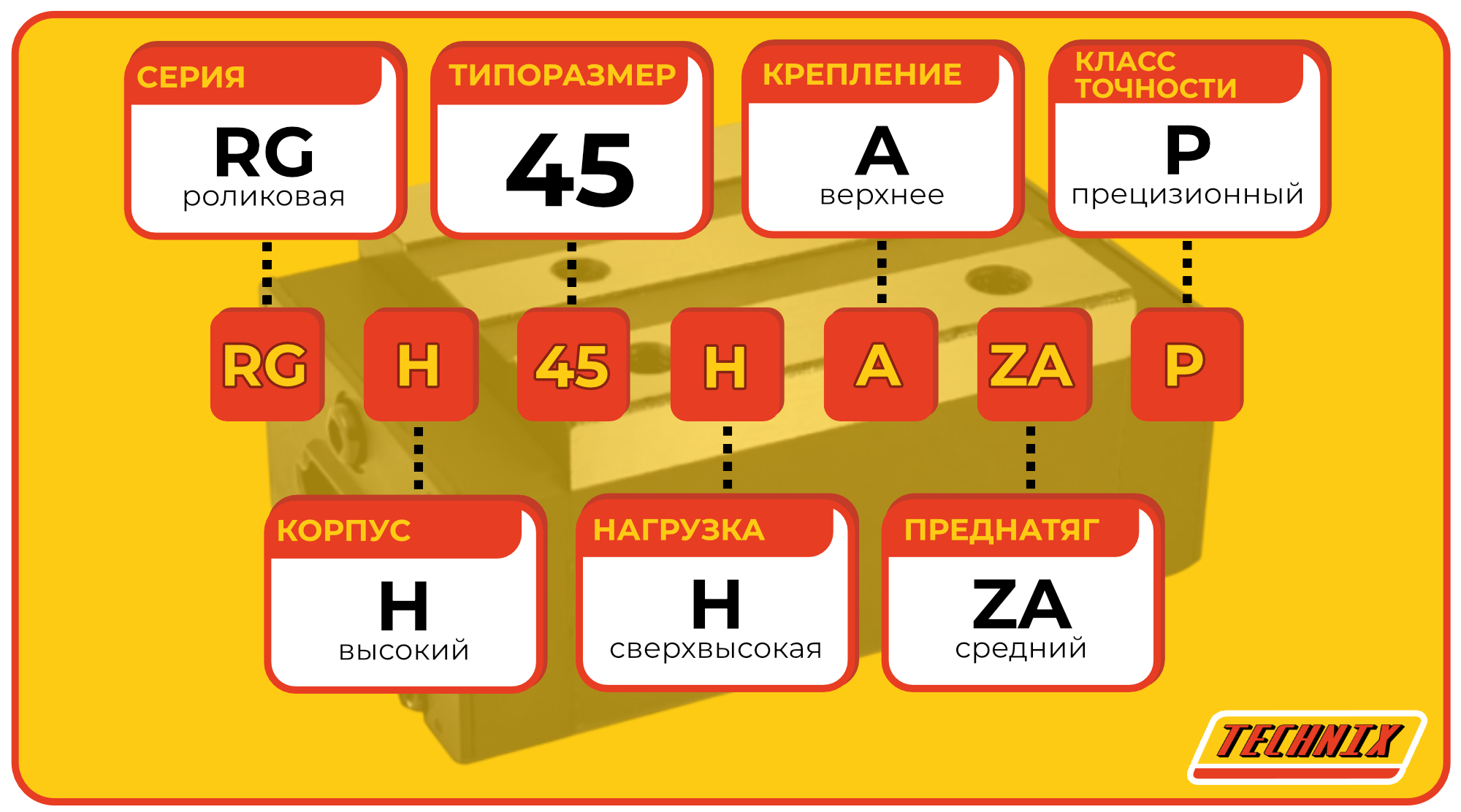

- RG — роликовая серия линейных кареток и направляющих повышенной жёсткости.
- H — высокая прямоугольная бесфланцевая каретка.
- 45 — ширина профильной направляющей 45 мм и типоразмер каретки.
- H — исполнение по нагрузке: сверхтяжёлая нагрузка.
- A — верхнее крепление через резьбовые отверстия в монтажной площадке.
- ZA — средний преднатяг, обеспечивающий жёсткую «посадку» каретки на рельс.
- P — прецизионный класс точности.
Полное обозначение: RGH45HAZAP TECHNIX. В этой конфигурации сочетаются типоразмер 45, сверхтяжёлая нагрузка, средний преднатяг и прецизионная точность, что ориентирует каретку на использование в силовых и одновременно высокоточных узлах.
Стоит обратить внимание
Структура обозначения совпадает с логикой маркировки кареток HIWIN серии RG, что упрощает подбор прямых аналогов и переход на решения TECHNIX без переработки конструкции узла.
Конструкция и устройство
Каретка RGH45HAZAP TECHNIX — это роликовый блок для направляющих серии RG типоразмера 45, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Ролики движутся по линейным дорожкам рельса, формируя линейный контакт, за счёт чего достигается повышенная жёсткость, устойчивость к изгибающим и крутящим моментам и значительная грузоподъёмность.
- Высокий корпус H из закалённой стали, рассчитанный на работу в тяжёлых и сверхтяжёлых режимах.
- Роликовая система качения серии RG с линейным контактом по рельсу.
- Исполнение по нагрузке H, позволяющее воспринимать сверхтяжёлые нагрузочные и моментные значения.
- Верхнее крепление A через резьбовые отверстия в монтажной площадке.
- Средний преднатяг ZA для минимизации люфта и повышения устойчивости к вибрациям.
- Прецизионный класс точности P для точных систем позиционирования.
- Смазочные каналы и посадочные места под маслёнки для обслуживания при интенсивных режимах работы.
Стоит обратить внимание
Роликовая схема RG более чувствительна к геометрии базы, чем шариковые системы: при типоразмере 45 и исполнении H особенно важно обеспечить точную обработку посадочных поверхностей и параллельность направляющих.
Размерный ряд серии RG H
Ниже приведён размерный ряд роликовых кареток TECHNIX серии RG с высоким прямоугольным корпусом H. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 45 доступны исполнения тяжёлой нагрузки (RGH45CAZAP) и сверхтяжёлой нагрузки (RGH45HAZAP), что позволяет выбирать каретку с необходимым запасом прочности без изменения ширины рельса.
Технические параметры и эксплуатация

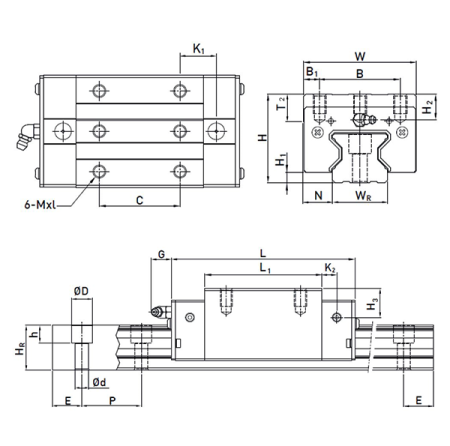

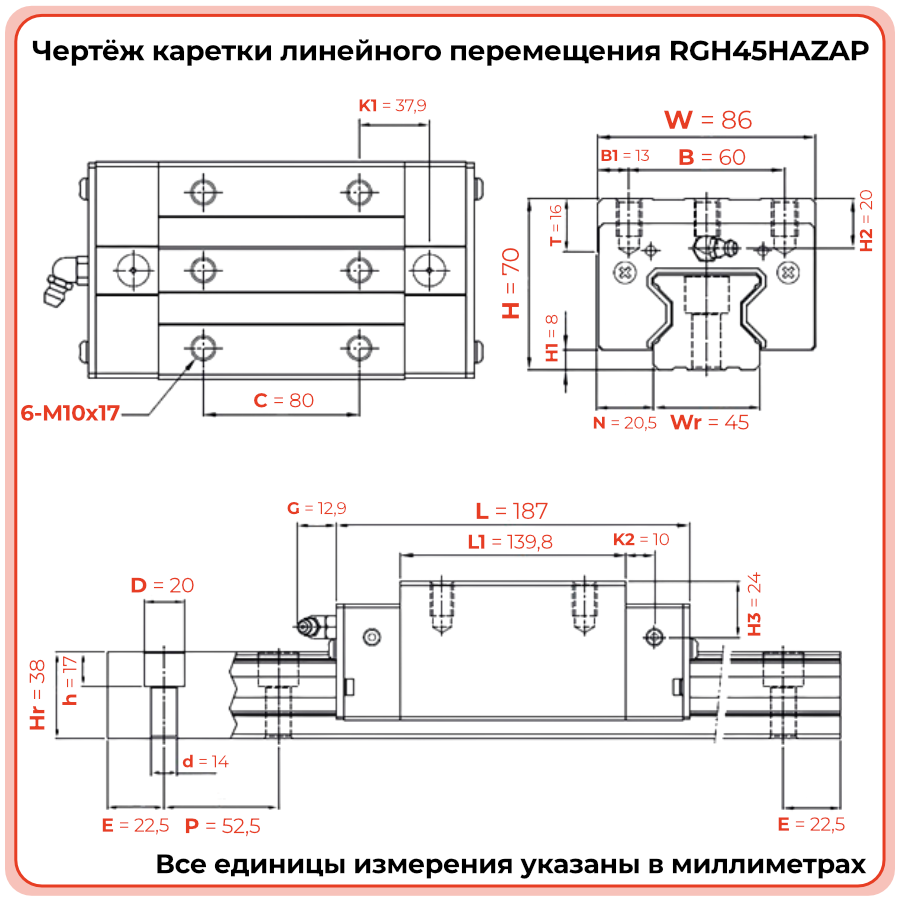

Линейная каретка RGH45HAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 45 мм в составе тяжёлых и сверхтяжёлых линейных осей. Габаритные размеры каретки: длина 187 мм, ширина 86 мм, высота 70 мм, межцентровое расстояние крепления 80,0 мм; глубина отверстия крепёжного винта 12 мм. Средний преднатяг ZA и класс точности P обеспечивают жёсткий контакт с рельсом и минимальные люфты при реверсивном движении.
- Серия: RG, роликовая.
- Тип корпуса: H, высокий прямоугольный, бесфланцевый.
- Типоразмер направляющей: 45 мм.
- Габариты каретки: длина 187 мм; ширина 86 мм; высота 70 мм.
- Тип нагрузки: H, сверхтяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 7 мм.
- Длина монтажной площадки: 130 мм.
- Выступ маслёнки: 15 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 18,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 18 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 20 мм.
Для обеспечения ресурса и точности работы узла необходима регулярная смазка, контроль состояния крепежа �� периодическая проверка геометрии направляющих. В тяжёлых режимах рекомендуется использовать централизованные системы смазки и проводить диагностику линейного узла, особенно при наличии ударных нагрузок и высоких моментов.
Стоит обратить внимание
В узлах с интенсивной динамикой (частые разгоны, торможения, смены направления) важно следить за состоянием смазки и крепежа: для каретки RGH45HAZAP это напрямую влияет на сохранение прецизионной точности и ресурса.
Применяемость
Каретка RGH45HAZAP TECHNIX применяется там, где при ширине направляющей 45 мм требуется сочетание сверхтяжёлой нагрузки, высокой жёсткости и прецизионной точности. Типичные области использования — силовые и ответственные узлы станков, портальных систем, тяжёлых столов и модулей перемещения в машиностроении.
- Тяжёлые оси станков с ЧПУ и обрабатывающих центров среднего и крупного формата.
- Портальные системы и позиционирующие столы с высокими моментами нагрузки.
- Силовые модули и манипуляторы, работающие с массивными заготовками и инструмент��м.
- Автоматизированные линии, где требуется ресурс и точность перемещения при тяжёлых режимах.
- Ответственные узлы, для которых критична стабильность геометрии и повторяемость позиционирования на длинном ходе.
Стоит обратить внимание
При умеренных нагрузках и более мягких режимах работы можно рассматривать исполнение тяжёлой нагрузки (RGH45CAZAP). RGH45HAZAP оправдан там, где запас по грузоподъёмности и моментной жёсткости является критическим требованием.
Аналоги
Линейная каретка RGH45HAZAP TECHNIX соответствует по обозначению и функционалу кареткам HIWIN серии RG типоразмера 45 с исполнением сверхтяжёлой нагрузки и может использоваться как аналог при модернизации и ремонте оборудования. Также доступны функционально близкие решения ROUST WORLD при условии сверки размеров, преднатяга и класса точности.
Стоит обратить внимание
При переходе на аналоги других брендов рекомендуется выполнять пробную сборку узла, проверку высоты, ширины и баз крепления, а также оценку фактических параметров преднатяга и точности, особенно в ответственных приложениях.
FAQ
- Как монтировать каретку RGH45HAZAP на направляющую RG?
Очистите базовые поверхности, установите направляющую и проверьте её прямолинейность. Аккуратно надвиньте каретку на рельс, затем зафиксируйте её на опорной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. - Чем RGH45HAZAP отличается от RGH45CAZAP?
Исполнение RGH45CAZAP рассчитано на тяжёлую нагрузку, а RGH45HAZAP — на сверхтяжёлую. При одинаковой ширине рельса 45 мм модель H даёт больший запас по грузоподъёмности и моментной жёсткости. - Можно ли заменить каретку HIWIN RG на RGH45HAZAP TECHNIX без переработки узла?
При совпадении серии, типоразмера и геометрии, как правило, возможна прямая замена. Перед установкой рекомендуется сверить размеры, допуски, преднатяг и провести пробную сборку с контролем параметров системы. - Какие требования к обслуживанию каретки RGH45HAZAP?
Необходимо регулярно обновлять смазку, следить за чистотой направляющих, контролировать затяжку крепежа и избегать ударных нагрузок. В тяжёлых режимах предпочтительна централизованная система смазки и регламентная диагностика. - Каков ресурс каретки при корректной эксплуатации?
Срок службы зависит от нагрузок, моментов, скорости и качества обслуживания. При правильном монтаже, соблюдении допусков и регламента смазки каретка RGH45HAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
45
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX
Габариты
Длина L, мм
187
Ширина W, мм
86
Высота H, мм
70
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
80
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
16
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
8
Длина монтажной площадки L1, мм
139,8
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
20,5
Размер резьбы на монтажной площади M
M10
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
20
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
24
