Артикул:
RGH55HAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
55
Длина L, мм
—
232
Все характеристики
Аналоги
Аналог HIWIN:
RGH55HAZAP
Аналог ROUST WORLD:
TOU55LB
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

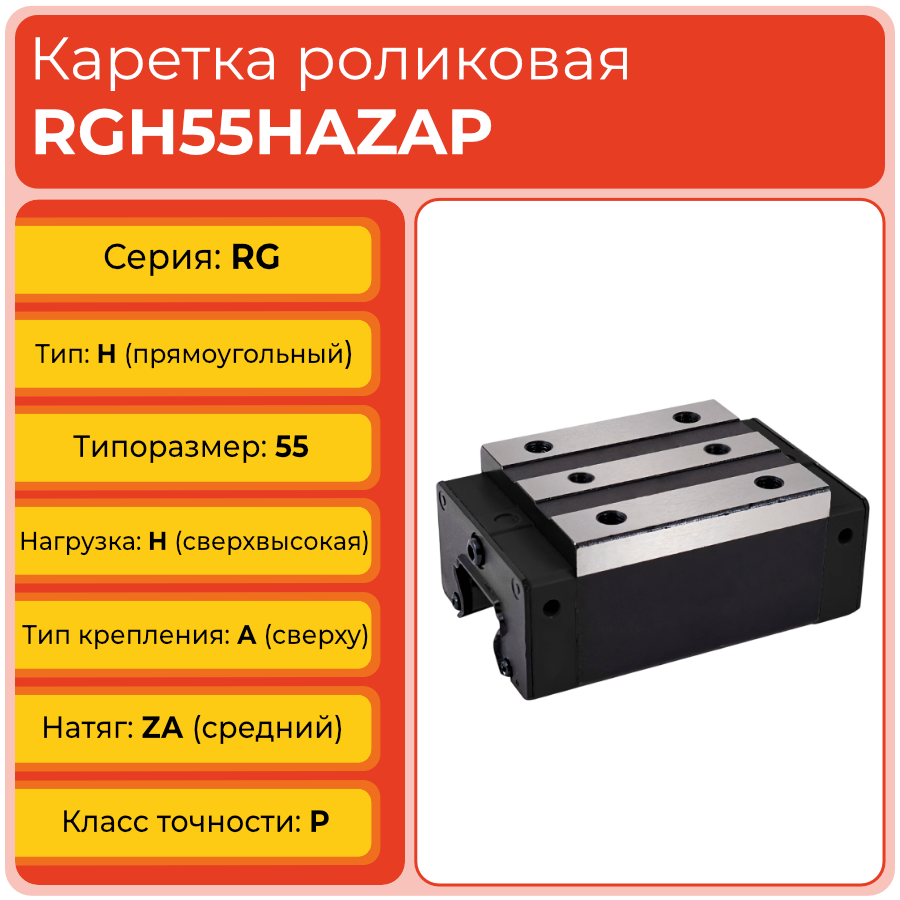

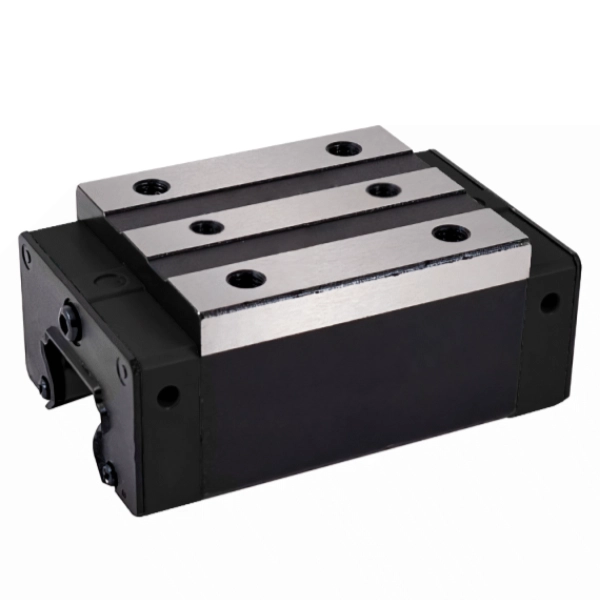

Линейная каретка RGH55HAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 55 мм, разработанная для работы в жёстких промышленных условиях со сверхтяжёлыми нагрузками и прецизионной точностью позиционирования. Высокий корпус, исполнение по сверхтяжёлой нагрузке и средний преднатяг делают эту модель надёжной опорой для мощных линейных осей тяжёлых станков, портальных систем и силовых модулей.
Типоразмер 55 в роликовой серии RG предназначен для крупного и нагруженного оборудования, где важна не только грузоподъёмность, но и стабильность геометрии узла при длительной эксплуатации. RGH55HAZAP сочетает роликовую схему качения, исполнение сверхтяжёлой нагрузки H и прецизионный класс точности P, что позволяет применять каретку в ответственных системах позиционирования с большими массами и моментами.
Стоит обратить внимание
RGH55HAZAP занимает промежуточное положение между тяжёлыми решениями типоразмера 45 и максимальными по нагрузке каретками типоразмера 65, что делает её удобным выбором для крупных узлов, где требуется высокий запас по прочности без выхода на максимальные габариты.

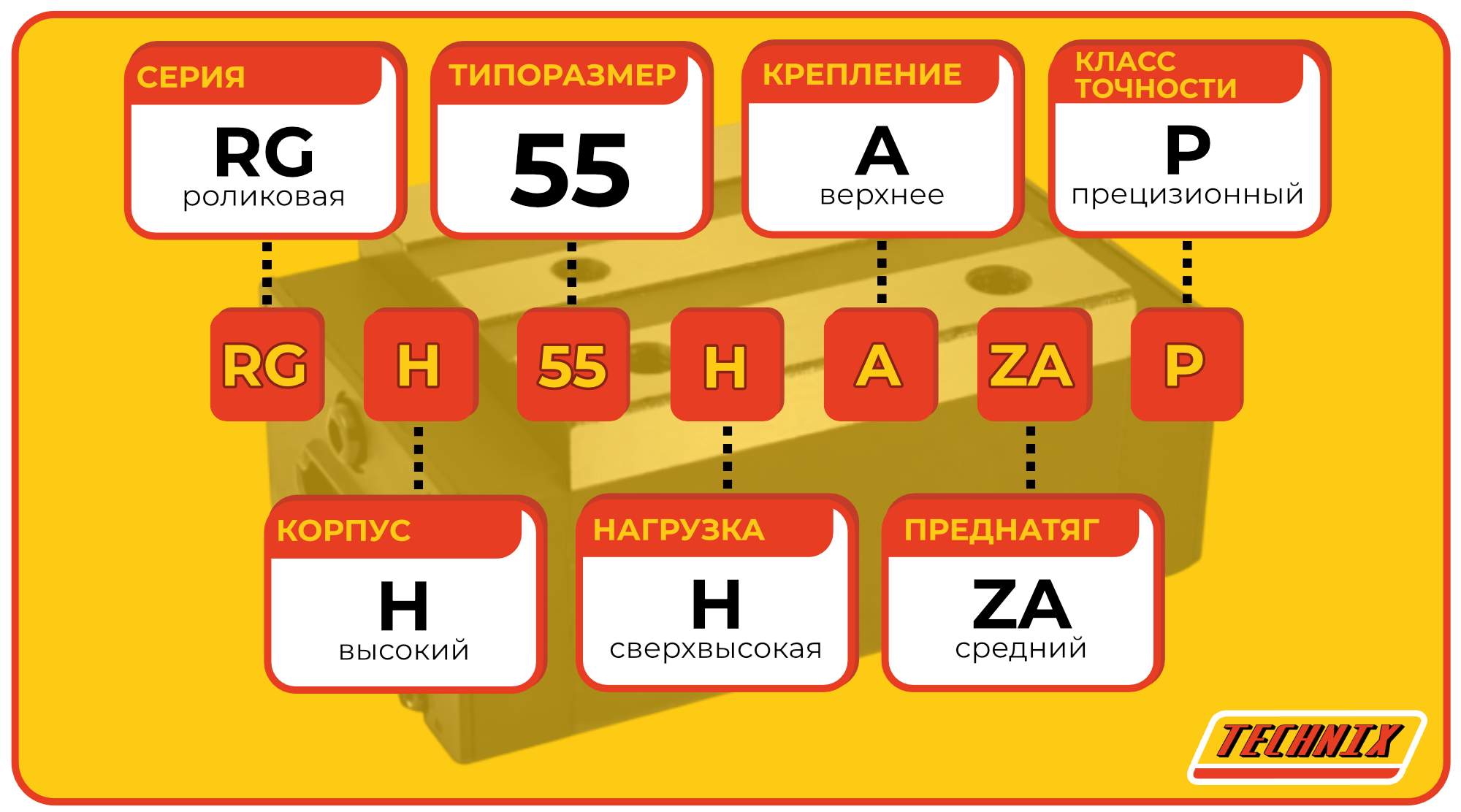

Расшифровка артикула
Обозначение RGH55HAZAP фиксирует серию, конструкцию корпуса, типоразмер и ширину направляющей, уровень нагрузки, способ крепления, преднатяг и класс точности каретки. Расшифровка артикула позволяет быстро оценить эксплуатационные возможности модели и подобрать совместимые рельсы и аналоги других производителей.
- RG — роликовая серия линейных кареток и направляющих с повышенной жёсткостью.
- H — высокая прямоугольная бесфланцевая каретка, ориентированная на монтаж на жёсткую базу.
- 55 — ширина профильной направляющей 55 мм и типоразмер каретки.
- H — исполнение по нагрузке: сверхтяжёлая нагрузка.
- A — верхнее крепление через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткий и «собранный» узел линейного перемещения.
- P — прецизионный класс точности для высокоточных систем позиционирования.
Полное обозначение: RGH55HAZAP TECHNIX. Сочетание типоразмера 55, сверхтяжёлой нагрузки H, преднатяга ZA и прецизионной точности P определяет область применения каретки — силовые и ответственные узлы крупного оборудования, где критичны ресурс и стабильность геометрии при тяжёлых режимах работы.
Стоит обратить внимание
В каталогах HIWIN для кареток серии RG используется аналогичная структура обозначений, что облегчает кросс‑подбор и переход на аналоги TECHNIX. Однако при замене в узлах сверхтяжёлой нагрузки необходимо сверять реальные нагрузочные характеристики и допуски по высоте и ширине.
Конструкция и устройство
Каретка RGH55HAZAP TECHNIX представляет собой роликовый блок для профильных направляющих серии RG типоразмера 55, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Ролики циркулируют по линейным дорожкам рельса, образуя линейный контакт, что обеспечивает высокую жёсткость, устойчивость к изгибающим и крутящим моментам и значительный запас по грузоподъёмности.
- Высокий прямоугольный корпус H из закалённой стали для тяжёлых и сверхтяжёлых режимов работы.
- Роликовая система качения серии RG с линейным контактом по рельсу и увеличенной грузоподъёмностью.
- Исполнение по нагрузке H, рассчитанное на сверхтяжёлые эксплуатационные нагрузки и высокие моменты.
- Верхнее крепление A через резьбовые отверстия для жёсткой фиксации каретки на массивной монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям и ударам.
- Прецизионный класс точности P для точных систем позиционирования крупного формата.
- Смазочные каналы и посадочные места под маслёнки для обслуживания при тяжёлых режимах эксплуатации.
Стоит обратить внимание
Для типоразмера 55 с исполнением сверхтяжёлой нагрузки требования к качеству базовых поверхностей и параллельности направляющих особенно высоки. При проектировании узла важно закладывать достаточную жёсткость опорных конструкций и аккуратный монтаж без перекосов.
Размерный ряд серии RG H
Ниже представлена полная таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Для типоразмера 55 доступны как каретки тяжёлой нагрузки (RGH55CAZAP), так и сверхтяжёлой нагрузки (RGH55HAZAP). Это позволяет гибко подбирать решение под фактические нагрузки и моменты, сохраняя ширину направляющей 55 мм.
Технические параметры и условия эксплуатации
Линейная каретка RGH55HAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 55 мм в составе сверхтяжёлых линейных осей. Габаритные размеры каретки: длина 232 мм, ширина 100 мм, высота 80 мм, межцентровое расстояние крепления 95,0 мм; глубина отверстия крепёжного винта 14 мм. Средний преднатяг ZA и прецизионный класс точности P обеспечивают жёсткий контакт с рельсом, минимальный люфт и высокую повторяемость позиционирования даже при больших массах и моментах.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 55 мм.
- Габариты каретки: длина 232 мм; ширина 100 мм; высота 80 мм.
- Тип нагрузки: H, сверхтяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 8 мм.
- Длина монтажной площадки: 158 мм.
- Выступ маслёнки: 15 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 23,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 20 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 24 мм.
Для сохранения ресурса и точности работы узла рекомендуется соблюдать строгий регламент смазки, контролировать состояние крепежа и периодически проверять геометрию направляющих. В тяжёлых режимах полезно использовать централизованные системы смазки и выполнять регулярную диагностику, особенно при наличии ударных нагрузок, высоких моментов и длинных ходов.
Стоит обратить внимание
В узлах сверхтяжёлой нагрузки любые отклонения от рекомендованных моментов затяжки крепежа и регламента смазки приводят к ускоренному износу и снижению точности. Для типоразмера 55 с исполнением H особенно важно отслеживать эти параметры на протяжении всего срока эксплуатации.
Применяемость
Каретка RGH55HAZAP TECHNIX применяется в линейных механизмах, где при типоразмере 55 требуется сочетание сверхтяжёлой нагрузки, высокой жёсткости и прецизионной точности. Модель подходит для портальных осей крупного оборудования, тяжёлых столов с большим вылетом, силовых модулей, тяжёлых манипуляторов и линий, где нагрузка и моменты близки к предельным значениям.
- Портальные системы и оси тяжёлых обрабатывающих центров среднего и крупного формата.
- Тяжёлые столы и платформы с большим вылетом и значительными моментами нагрузки.
- Силовые модули и манипуляторы, работающие в жёстких режимах с массивными объектами.
- Автоматизированные линии и агрегаты, где требуется одновременно ресурс и точность перемещения.
- Ответственные узлы, для которых критична стабильность геометрии и повторяемость позиционирования на больших длинах хода.
Стоит обратить внимание
Если реальные нагрузки и моменты ниже максимально допустимых, возможно использование каретки тяжёлой нагрузки (RGH55CAZAP). RGH55HAZAP целесообразна там, где запас по грузоподъёмности и моментной жёсткости принципиален для надёжности узла.
Аналоги
Линейная каретка RGH55HAZAP TECHNIX сопоставима с популярными решениями HIWIN серии RG для направляющих шириной 55 мм с исполнением сверхтяжёлой нагрузки и может рассматриваться как аналог при модернизации оборудования. Также возможно использование функционально близких моделей ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
Межбрендовая совместимость по рельсам и кареткам, как правило, не гарантируется: при кросс‑замене на аналоги других производителей необходимо проверять совпадение посадочных баз, высоты и ширины, а также фактические нагрузочные характеристики и допуски.
FAQ
-
Как правильно монтировать каретку RGH55HAZAP на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на жёсткой монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов по всей длине оси. -
Чем RGH55HAZAP отличается от каретки RGH55CAZAP?
Основное отличие — уровень нагрузки: RGH55CAZAP рассчитана на тяжёлую нагрузку, а RGH55HAZAP — на сверхтяжёлую. При схожих габаритах исполнение H даёт больший запас по грузоподъёмности и моментной жёсткости, что важно для силовых узлов крупного оборудования. -
Можно ли заменить каретку HIWIN RG на RGH55HAZAP TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед переходом рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и оценку параметров системы, особенно в узлах сверхтяжёлой нагрузки. -
Какие требования предъявляются к обслуживанию каретки RGH55HAZAP?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В тяжёлых режимах полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла с измерением фактических перемещений и люфтов. -
Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от уровня нагрузки, моментов, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH55HAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
55
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

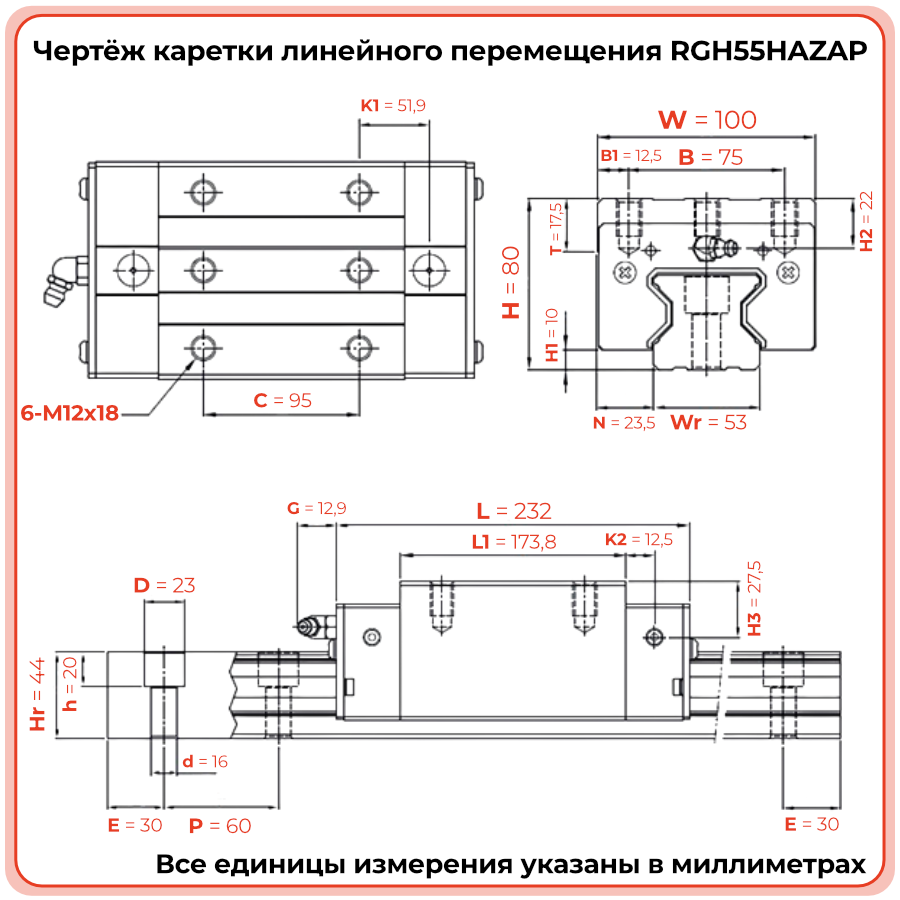

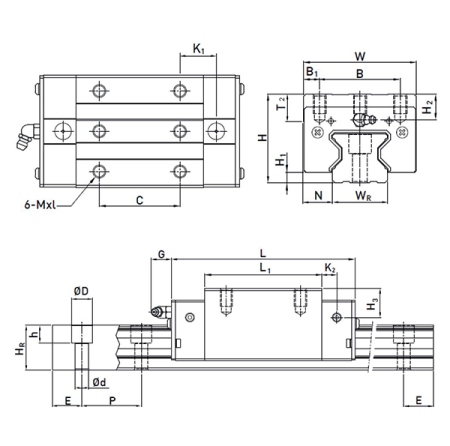

Габариты
Длина L, мм
232
Ширина W, мм
100
Высота H, мм
80
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
95
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
17,5
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
10
Длина монтажной площадки L1, мм
173,8
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
23,5
Размер резьбы на монтажной площади M
M12
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
22
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
27,5
