Артикул:
RGH65HAZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
65
Длина L, мм
—
295
Все характеристики
Аналоги
Аналог HIWIN:
RGH65HAZAP
Аналог ROUST WORLD:
TOU65LB
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

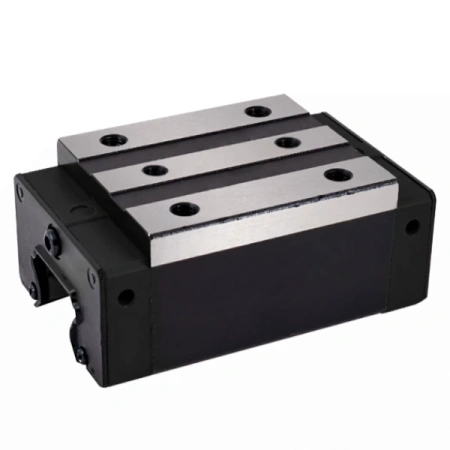

О товаре
Линейная каретка RGH65HAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 65 мм, предназначенная для работы в самых тяжёлых промышленных условиях. Высокий корпус под сверхтяжёлую нагрузку, верхнее крепление и средний преднатяг в сочетании с прецизионной точностью делают эту модель опорным элементом мощных линейных осей тяжёлых станков, портальных систем и силовых модулей, где критичны жёсткость, ресурс и точность перемещения.
RGH65HAZAP относится к верхнему сегменту размерного ряда роликовой серии RG: типоразмер 65 и исполнение по нагрузке H ориентированы на крупные и нагруженные конструкции, в том числе портальные оси, крупные столы, тяжёлые манипуляторы и агрегаты обрабатывающих центров. Прецизионный класс точности P позволяет использовать каретку не только в силовых, но и в высокоточных системах позиционирования на больших длинах хода.
Стоит обратить внимание
В отличие от кареток тяжёлой нагрузки типоразмера 65, исполнение RGH65HAZAP обеспечивает максимально возможную грузоподъёмность и жёсткость в линейке RG H, что делает его предпочтительным выбором для узлов, работающих на предельных нагрузках и моментах.

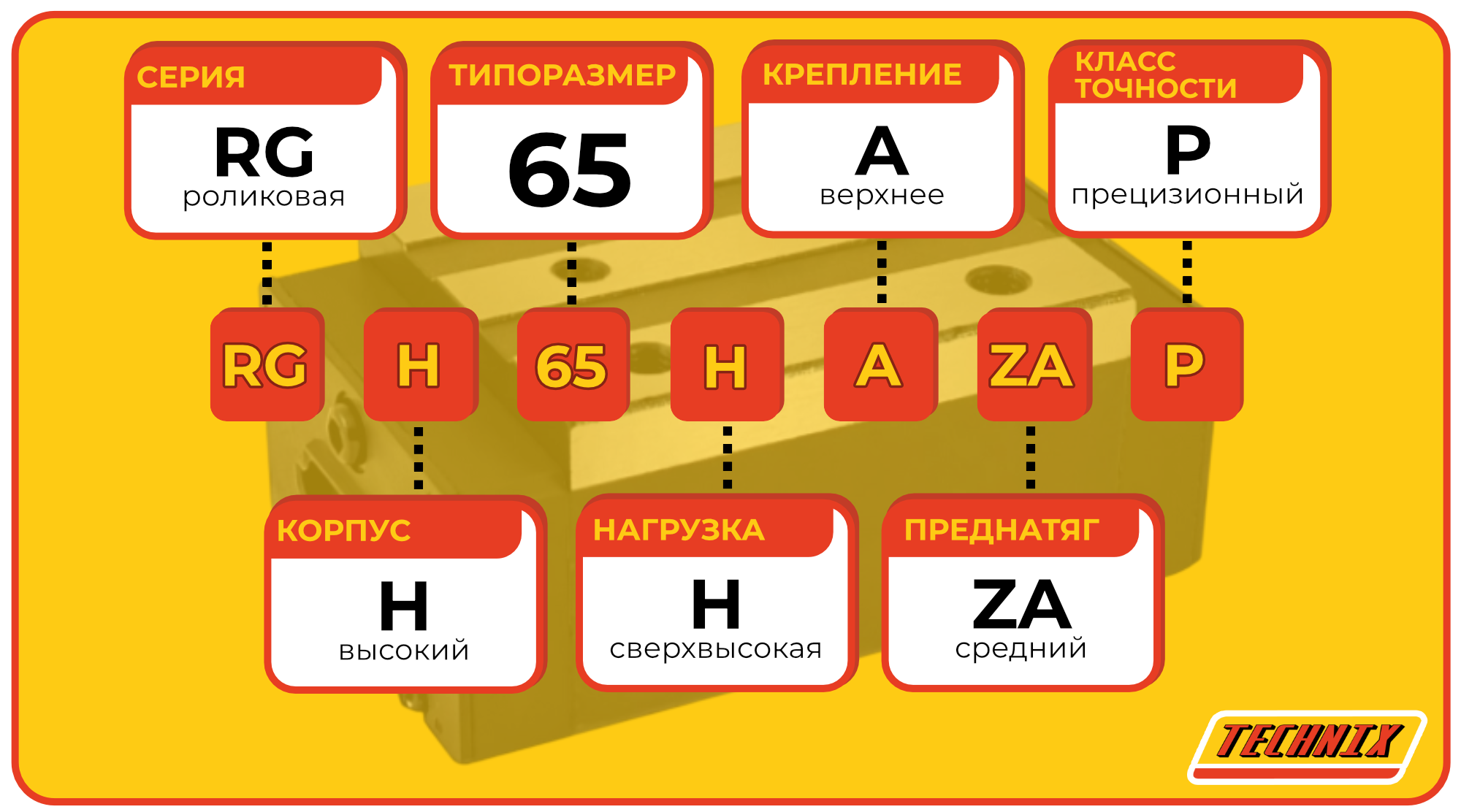

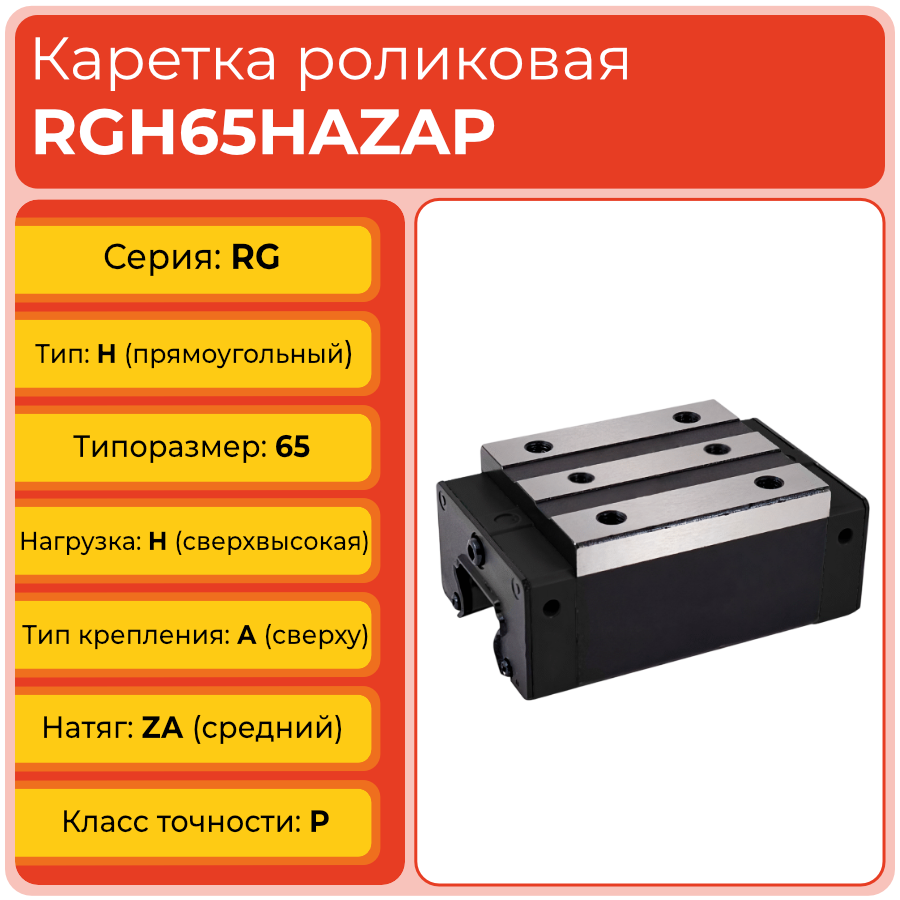

Расшифровка артикула
Обозначение RGH65HAZAP отражает серию, конструкцию корпуса, типоразмер и ширину направляющей, уровень нагрузки, способ крепления, преднатяг и класс точности каретки. Такая расшифровка позволяет быстро оценить, для каких задач предназначена модель, и упростить подбор совместимых направляющих и аналогов других производителей.
- RG — роликовая серия линейных направляющих и кареток с повышенной жёсткостью и грузоподъёмностью.
- H — высокая прямоугольная бесфланцевая каретка, ориентированная на монтаж на жёсткую базу.
- 65 — ширина профильной направляющей 65 мм и типоразмер каретки.
- H — исполнение по нагрузке: сверхтяжёлая нагрузка для максимально нагруженных узлов.
- A — верхнее крепление через резьбовые отверстия в монтажной площадке каретки.
- ZA — средний преднатяг, обеспечивающий жёсткий и «собранный» узел линейного перемещения.
- P — прецизионный класс точности, ориентированный на высокоточные системы позиционирования.
Полное обозначение: RGH65HAZAP TECHNIX. Сочетание типоразмера 65, исполнения сверхтяжёлой нагрузки H, среднего преднатяга ZA и прецизионной точности P определяет область применения каретки — силовые и ответственные узлы крупного оборудования с высокими требованиями к ресурсу и точности.
Стоит обратить внимание
Аналогичная структура обозначения используется в оригинальных каретках HIWIN серии RG, что упрощает кросс‑подбор и переход на аналоги TECHNIX. При этом в узлах сверхтяжёлой нагрузки особенно важно сверять реальные нагрузочные характеристики и допуски по геометрии.
Конструкция и устройство
Каретка RGH65HAZAP TECHNIX представляет собой роликовый блок для профильных направляющих серии RG типоразмера 65, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Роликовая система качения обеспечивает линейный контакт по дорожкам рельса, благодаря чему достигается высокая жёсткость, устойчивость к изгибающим и крутящим моментам и значительный запас по грузоподъёмности.
- Высокий прямоугольный корпус H из закалённой стали для работы в тяжёлых и сверхтяжёлых режимах.
- Роликовая система качения серии RG с линейным контактом и максимальной грузоподъёмностью в линейке.
- Исполнение по нагрузке H, рассчитанное на сверхтяжёлые эксплуатационные нагрузки и высокие моменты.
- Верхнее крепление A через резьбовые отверстия для жёсткой фиксации каретки на массивной монтажной плите.
- Средний преднатяг ZA, минимизирующий люфт и повышающий устойчивость к вибрациям и ударам.
- Прецизионный класс точности P для высокоточных систем позиционирования крупного формата.
- Развитая система смазочных каналов и посадочные места под маслёнки для обслуживания при тяжёлых режимах.
Стоит обратить внимание
Для типоразмера 65 с исполнением сверхтяжёлой нагрузки требования к качеству базовых поверхностей и параллельности направляющих особенно высоки: любые перекосы и несоответствие геометрии при таких нагрузках приводят к ускоренному износу и потере точности.
Размерный ряд серии RG H
Ниже представлена полная таблица типоразмеров роликовых линейных кареток серии RG с высоким прямоугольным бесфланцевым корпусом H, доступных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Типоразмер 65 в серии RG H завершает размерный ряд и используется, когда требуется максимальная грузоподъёмность и жёсткость линейного узла. Исполнение RGH65HAZAP обеспечивает наивысший запас по нагрузке для направляющих 65 мм.
Технические параметры и условия эксплуатации

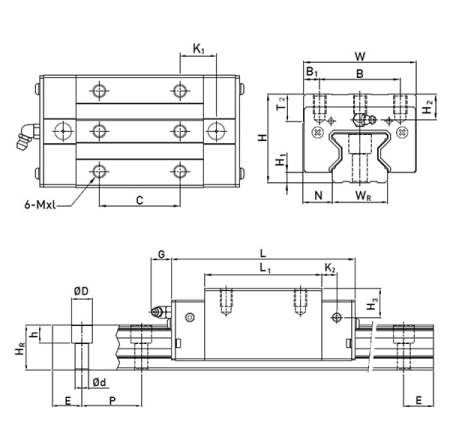

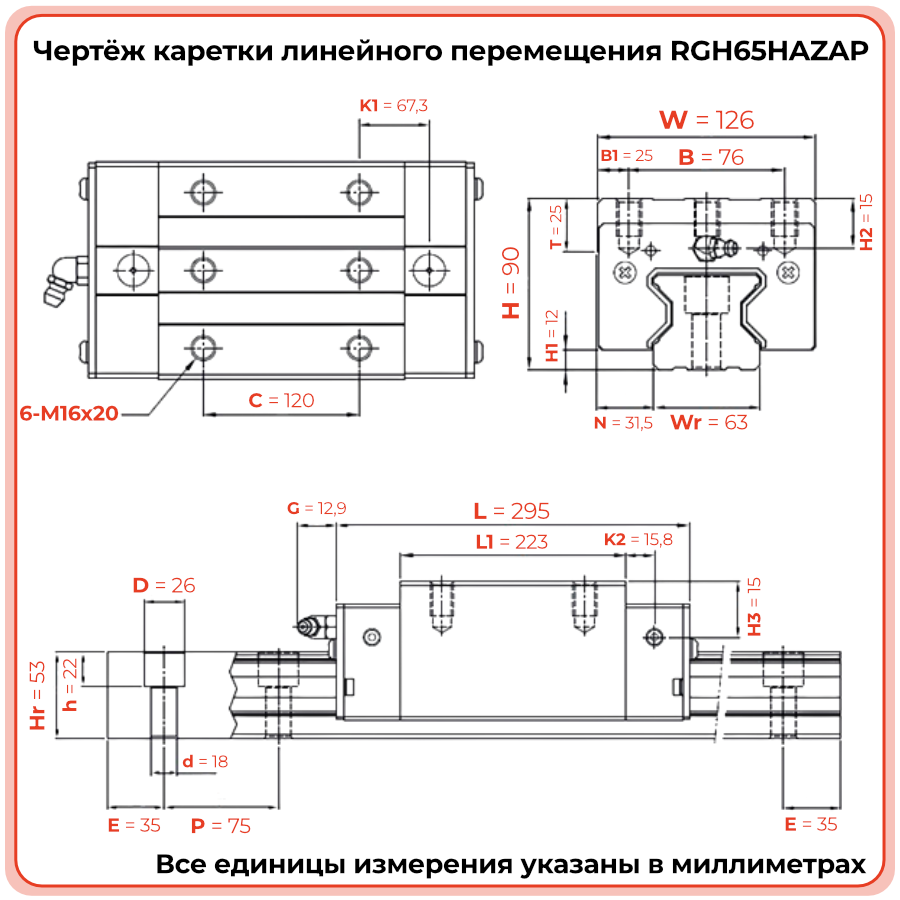

Линейная каретка RGH65HAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 65 мм в составе сверхтяжёлых линейных осей. Габаритные размеры каретки: длина 295 мм, ширина 126 мм, высота 90 мм, межцентровое расстояние крепления 120,0 мм; глубина отверстия крепёжного винта 14 мм. Средний преднатяг ZA и прецизионный класс точности P обеспечивают жёсткий контакт с рельсом, минимальный люфт и высокую повторяемость позиционирования даже при больших массах и моментах.
- Серия: RG, роликовая.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 65 мм.
- Габариты каретки: длина 295 мм; ширина 126 мм; высота 90 мм.
- Тип нагрузки: H, сверхтяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 8 мм.
- Длина монтажной площадки: 210 мм.
- Выступ маслёнки: 15 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 23,5 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки с торца: 20 мм.
- Расстояние от верха до центра крепёжного отверстия маслёнки сбоку: 24 мм.
Для сохранения ресурса и точности работы узла рекомендуется соблюдать строгий регламент смазки, контролировать состояние крепежа и периодически проверять геометрию направляющих. В тяжёлых режимах полезно использовать централизованные системы смазки и выполнять регулярную диагностику, особенно при наличии ударных нагрузок, высоких моментов и длинных ходов.
Стоит обратить внимание
В узлах сверхтяжёлой нагрузки любые отклонения от рекомендованных моментов затяжки крепежа и регламента смазки приводят к ускоренному износу и снижению точности. Для типоразмера 65 с исполнением H особенно важно отслеживать эти параметры на протяжении всего срока эксплуатации.
Применяемость
Каретка RGH65HAZAP TECHNIX применяется в линейных механизмах, где при типоразмере 65 требуется сочетание сверхтяжёлой нагрузки, высокой жёсткости и прецизионной точности. Модель подходит для портальных осей крупного оборудования, тяжёлых столов с большим вылетом, силовых модулей, тяжёлых манипуляторов и линий, где нагрузка и моменты близки к предельным значениям.
- Портальные системы и оси тяжёлых обрабатывающих центров крупного формата.
- Тяжёлые столы и платформы с большим вылетом и значительными моментами нагрузки.
- Силовые модули и манипуляторы, работающие в жёстких режимах с массивными объектами.
- Автоматизированные линии и агрегаты, где требуется одновременно ресурс и точность перемещения.
- Ответственные узлы, для которых критична стабильность геометрии и повторяемость позиционирования на больших длинах хода.
Стоит обратить внимание
Если реальные нагрузки и моменты ниже максимально допустимых, возможно использование каретки тяжёлой нагрузки (например, RGH65CAZAP). RGH65HAZAP целесообразна там, где запас по грузоподъёмности и моментной жёсткости принципиален для надёжности узла.
Аналоги
Линейная каретка RGH65HAZAP TECHNIX сопоставима с популярными решениями HIWIN серии RG для направляющих шириной 65 мм с исполнением сверхтяжёлой нагрузки и может рассматриваться как аналог при модернизации оборудования. Также возможно использование функционально близких моделей ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
Межбрендовая совместимость по рельсам и кареткам, как правило, не гарантируется: при кросс‑замене на аналоги других производителей необходимо проверять совпадение посадочных баз, высоты и ширины, а также фактические нагрузочные характеристики и допуски.
FAQ
- Как правильно монтировать каретку RGH65HAZAP на направляющую серии RG?
Перед монтажом необходимо очистить базовые поверхности, установить направляющую и проверить её прямолинейность. Каретку аккуратно надвигают на рельс, совмещая дорожки качения, затем фиксируют на жёсткой монтажной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов по всей длине оси. - Чем RGH65HAZAP отличается от каретки RGH65CAZAP?
Основное отличие — уровень нагрузки: RGH65CAZAP рассчитана на тяжёлую нагрузку, а RGH65HAZAP — на сверхтяжёлую. При схожих габаритах исполнение H даёт больший запас по грузоподъёмности и моментной жёсткости, что важно для силовых узлов крупного оборудования. - Можно ли заменить каретку HIWIN RG на RGH65HAZAP TECHNIX без изменения конструкции?
При совпадении серии, типоразмера и геометрии возможна прямая замена на аналог TECHNIX. Перед переходом рекомендуется сверить размеры, преднатяг и класс точности, а также провести пробную сборку и оценку параметров системы, особенно в узлах сверхтяжёлой нагрузки. - Какие требования предъявляются к обслуживанию каретки RGH65HAZAP?
Необходимо соблюдать регламент смазки, поддерживать чистоту зоны направляющих, контролировать состояние крепежа и избегать ударных нагрузок. В тяжёлых режимах полезно организовать централизованную подачу смазки и периодическую диагностику линейного узла с измерением фактических перемещений и люфтов. - Каков ориентировочный срок службы каретки при правильной эксплуатации?
Срок службы зависит от уровня нагрузки, моментов, скорости, режима работы и качества обслуживания. При корректном монтаже, регулярной смазке и соблюдении допустимых нагрузок каретка RGH65HAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости линейного узла.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
65
Тип
H (прямоугольный, бесфланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX
Габариты
Длина L, мм
295
Ширина W, мм
126
Высота H, мм
90
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
120
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
25
Тип крепления
A (сверху)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
12
Длина монтажной площадки L1, мм
223
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
31,5
Размер резьбы на монтажной площади M
M16
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
15
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
15
