Артикул:
RGW30HCZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
30
Длина L, мм
—
131,8
Все характеристики
Аналоги
Аналог HIWIN:
RGW30HCZAP
Аналог ROUST WORLD:
TOM30LB
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

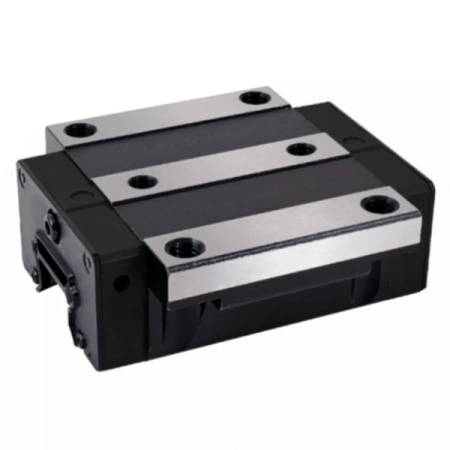

RGW30HCZAP TECHNIX — роликовая линейная каретка с широкой фланцевой базой под направляющую 30 мм, разработанная для работы под сверхтяжёлыми нагрузками. Модуль относится к серии RG и служит опорным блоком в системах линейного перемещения, где важны жёсткость, устойчивость к моментным нагрузкам и прецизионная точность позиционирования.
Благодаря роликовому типу тел качения, широкому фланцу и исполнению для тяжёлых режимов эксплуатации RGW30HCZAP применяется в промышленном оборудовании, станках, портальных системах и автоматизированных линиях, требующих надёжного линейного узла с повышенной несущей способностью.

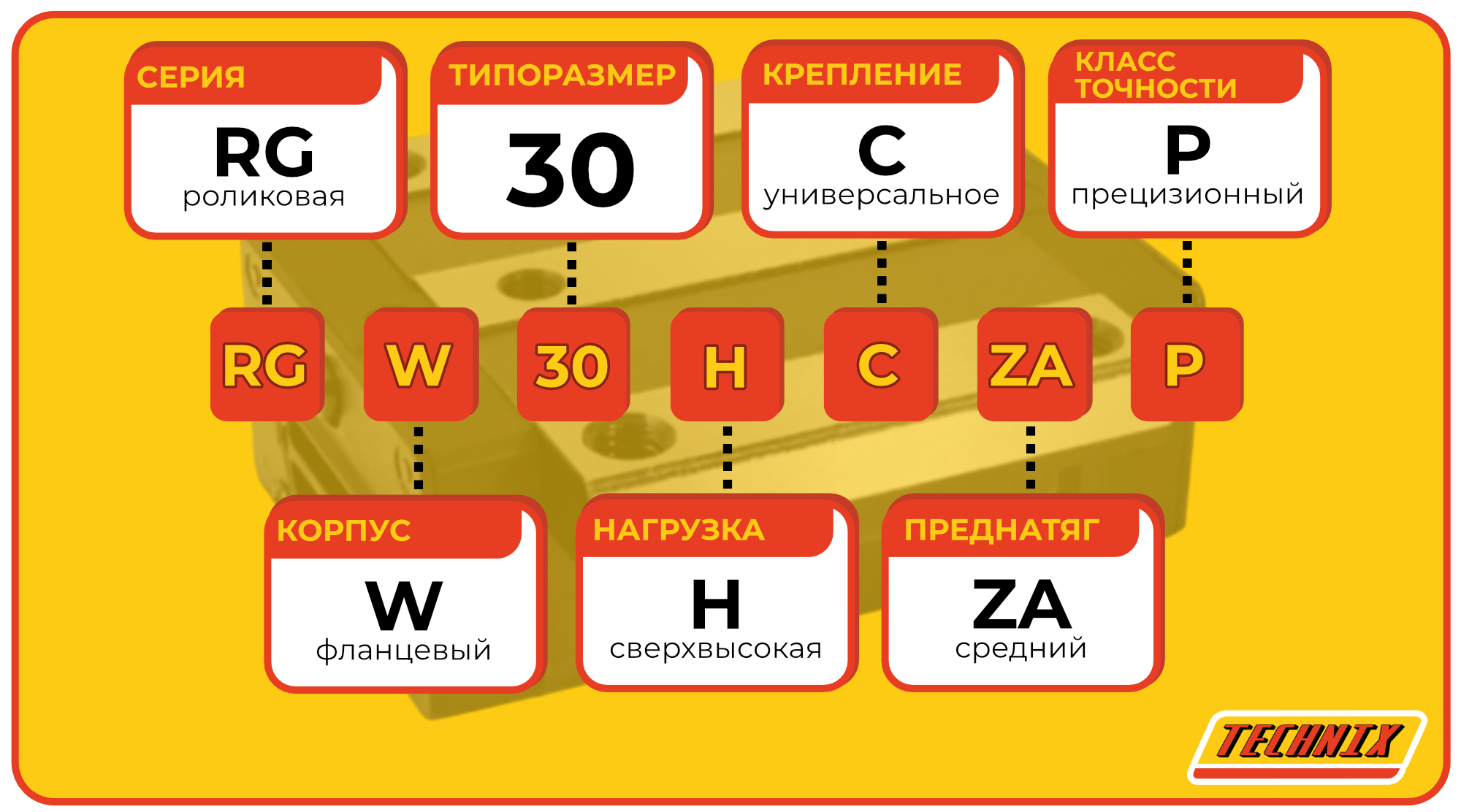

Расшифровка артикула
Обозначение RGW30HCZAP показывает принадлежность каретки к роликовой серии RG, тип базы, типоразмер рельса, нагрузочную категорию, способ крепления, преднатяг и класс точности. Это облегчает подбор совместимых компонентов системы линейного перемещения и упрощает сравнение с аналогами других производителей.
- RG — роликовая серия линейных направляющих повышенной жёсткости.
- W — широкая база, фланцевое исполнение каретки.
- 30 — ширина профильной направляющей 30 мм.
- H — исполнение для сверхтяжёлой нагрузки.
- C — универсальное крепление каретки к несущей конструкции.
- ZA — средний преднатяг для повышения жёсткости и уменьшения люфта.
- P — прецизионный класс точности для ответственных промышленных задач.
В совокупности набор символов RGW30HCZAP TECHNIX описывает роликовую фланцевую каретку для рельса 30 мм, рассчитанную на тяжёлую нагрузку, с универсальным креплением, средним преднатягом и точностью, пригодной для высокоточных систем перемещения.
Примечание:
При выборе каретки по артикулу рекомендуется дополнительно сверять типоразмер направляющей, длину корпуса и схему крепления, чтобы обеспечить полную совместимость с существующим линейным модулем.
Конструкция и устройство
Каретка RGW30HCZAP TECHNIX представляет собой фланцевый опорный блок с роликовыми телами качения, предназначенный для установки на профильные направляющие шириной 30 мм. Конструкция ориентирована на восприятие значительных радиальных и моментных нагрузок при сохранении плавности хода и точности позиционирования подвижных элементов.
- Прочный корпус с обработанными дорожками качения для работы с роликовыми элементами.
- Роликовая система рециркуляции, обеспечивающая линейный контакт и высокую жёсткость узла.
- Широкая фланцевая база, позволяющая равномерно распределять нагрузку на опорную плоскость.
- Универсальная схема крепления (тип C), подходящая для различных вариантов компоновки.
- Уплотнения и защитные элементы для снижения влияния пыли и технологических загрязнений.
- Смазочные каналы или точки подачи смазки, способствующие стабильной работе каретки в течение всего жизненного цикла.
Конструктивное преимущество:
Роликовая схема работы дорожек качения даёт более высокую жёсткость и устойчивость к комбинированным нагрузкам по сравнению с шариковыми каретками, что особенно важно в тяжёлых промышленных применениях.
Размерный ряд серии RGW 30
Для типоразмера направляющей 30 мм серия RGW 30 включает каретки с широкой базой, различающиеся по длине корпуса и нагрузочной способности. Ниже приведены основные геометрические параметры фланцевых кареток, что позволяет подобрать исполнение под конкретную задачу.
Пояснение:
Исполнение HC обладает увеличенной длиной по сравнению с CC, что позволяет использовать каретку в более нагруженных узлах и повышает устойчивость линейного модуля при приложении комбинированных нагрузок.
Технические параметры и условия эксплуатации
Каретка RGW30HCZAP TECHNIX относится к роликовым фланцевым кареткам для тяжёлых режимов работы и обеспечивает высокую жёсткость линейного узла при перемещении по профильному рельсу 30 мм. Средний преднатяг и прецизионный класс точности делают модель подходящей для промышленных систем с повышенными требованиями к позиционированию.
- Длина — 131,8 мм.
- Высота — 42 мм.
- Ширина — 90 мм.
- Межцентровое расстояние крепления — 52 мм.
- Роликовая схема качения обеспечивает высокую жёсткость и несущую способность.
- Преднатяг ZA снижает люфт и улучшает устойчивость к вибрации.
- Класс точности P позволяет использовать каретку в точных промышленных узлах и координатных системах.
Эксплуатационные условия:
Для сохранения ресурса линейной системы рекомендуется соблюдать требования по монтажу, регулярно контролировать состояние смазки, избегать работы с превышением расчётных нагрузок и защищать рабочую зону от загрязнений.
Применяемость
RGW30HCZAP TECHNIX применяется в системах линейного перемещения, где требуется сочетание высокой грузоподъёмности, жёсткости и точности хода. Каретка подходит для осей оборудования, выполняющих точные перемещения под значительным весом подвижных частей или рабочих органов.
- Станки с ЧПУ и металлообрабатывающие центры.
- Автоматизированные производственные линии.
- Портальные системы и координатные модули средней и высокой нагрузки.
- Механизмы линейного перемещения в технологическом и специальном оборудовании.
- Проекты модернизации, где требуется замена каретки типоразмера 30 мм на роликовое исполнение повышенной жёсткости.
Практическое применение:
Модель рекомендуема к использованию в случаях, когда шариковые каретки уже недостаточно жёсткие, а переход на роликовую серию RG позволяет увеличить устойчивость системы движения и уменьшить деформации при нагрузке.
Аналоги
Для удобства подбора при замене или модернизации узлов линейного перемещения каретка RGW30HCZAP TECHNIX может рассматриваться как аналог соответствующих модулей других брендов. Это важно при адаптации существующих систем, построенных на компонентах HIWIN или ROUST WORLD.
При подборе аналога важно сверять присоединительные размеры, исполнение по нагрузке и требования к точности, чтобы сохранить характеристики исходной линейной системы.
FAQ
- Как правильно установить каретку RGW30HCZAP на направляющую?
Перед монтажом направляющую очищают от загрязнений, каретку аккуратно надевают на рельс, выравнивают по опорной поверхности и фиксируют крепежом, соблюдая рекомендуемый момент затяжки и последовательность подтяжки болтов. - Можно ли заменить каретку другого производителя на RGW30HCZAP?
Замена возможна при совпадении типоразмера рельса, посадочных размеров и схемы крепления; перед установкой следует проверить размеры и оценить соответствие требуемому классу точности и нагрузочной способности. - Чем каретка RGW30HCZAP отличается от RGW30CCZAP?
Модель HC имеет увеличенную длину корпуса и рассчитана на более тяжёлые режимы эксплуатации, тогда как CC применяется в менее нагруженных узлах и компактных линейных модулях. - Какой срок службы ожидается от каретки RGW30HCZAP?
Срок службы зависит от нагрузки, скорости, условий окружающей среды и качества обслуживания; при соблюдении регламента смазки и корректном подборе режимов работы каретка обеспечивает длительную эксплуатацию без ощутимого снижения точности. - Требуется ли регулировать преднатяг ZA при установке каретки?
Преднатяг ZA задаётся производителем и не регулируется пользователем; при установке важно обеспечить ровную опорную поверхность и правильную затяжку крепежа, чтобы сохранить исходные характеристики жёсткости и плавности хода.
Рекомендация по обслуживанию:
Регулярная проверка состояния направляющих, своевременное обновление смазки и контроль монтажных элементов позволяют максимально реализовать ресурс каретки и поддерживать стабильную точность линейных перемещений.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
30
Тип
W (фланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

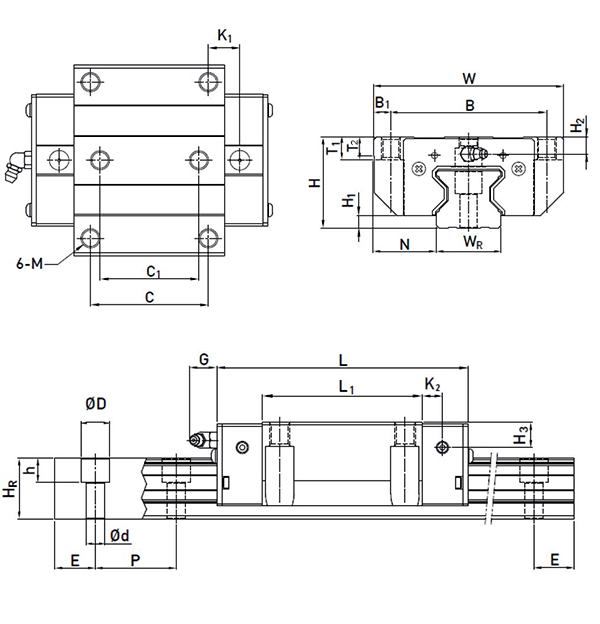

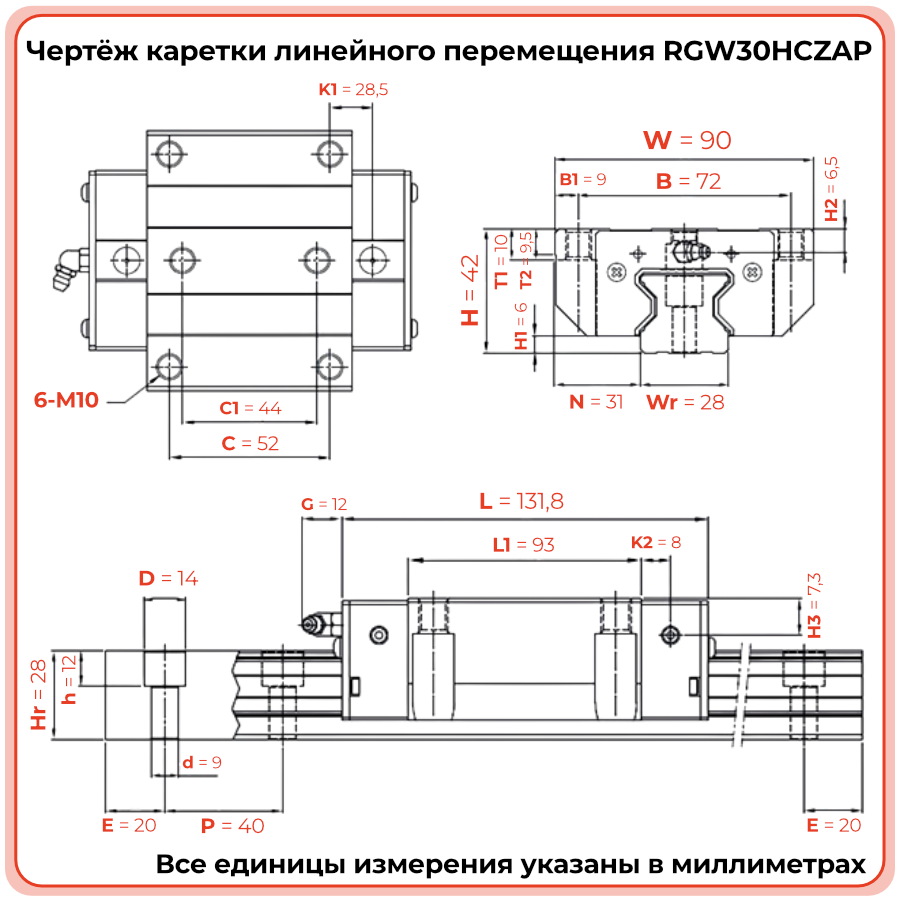

Габариты
Длина L, мм
131,8
Ширина W, мм
90
Высота H, мм
42
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
52
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
9,5
Тип крепления
C (универсальный)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
6
Длина монтажной площадки L1, мм
93
Выступ масленки за пределы G, мм
12
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
31
Размер резьбы на монтажной площади M
M10
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
9,5
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
7,3
